一种新式的煤矿专用可拆分多功能防爆镐

技术领域

[0001]本发明涉及一种煤矿工具，更具体的说是一种新式的煤矿专用可拆分多功能防爆镐。

背景技术

[0002]防爆稿是矿工使用的主要工具，除了防爆镐之外，也经常需要其他工具来辅助工作，但过多的工具携带起来又不方便，而且镐把多为木质，易腐烂，为了解决这些问题，所以设计一种新式的煤矿专用可拆分多功能防爆镐来解决这一问题。

发明内容

[0003]本发明主要解决的技术问题是提供一种新式的煤矿专用可拆分多功能防爆镐，本装置将三种矿井常用工具结合在一起，解决了工具多携带麻烦的同时，也提高了工作效率，工人可根据不同情况使用不同的工具。

[0004]为解决上述技术问题，本发明涉及一种煤矿工具，更具体的说是一种新式的煤矿专用可拆分多功能防爆镐，包括防爆镐头、镐头固定连接件、隐藏手斧头、手电隐藏装置、紧固螺栓，本装置将三种矿井常用工具结合在一起，解决了工具多携带麻烦的同时，也提高了工作效率，工人可根据不同情况使用不同的工具。

[0005]所述的防爆镐头包括方形通孔Ⅰ，防爆镐头上设置有方形通孔Ⅰ，U形插件与方形通孔Ⅰ相适应；

[0006]镐头固定连接件包括U形插件、E形凹槽、固定螺母、方形通孔Ⅱ、E形固定插件，镐头固定连接件上设置有方形通孔Ⅱ，U形插件与方形通孔Ⅱ相适应，U形插件与防爆镐头接触连接，固定螺母与U形插件通过螺纹相啮合，镐头固定连接件上设置有E形凹槽，E形固定插件与E形凹槽相适应，E形固定插件与U形插件接触连接，E形固定插件与固定螺母通过螺纹相啮合，镐头固定连接件与隐藏手斧头通过螺纹相啮合，紧固螺栓与隐藏手斧头通过通孔相适应；

[0007]隐藏手斧头包括T形卡位件、斧头隐藏外壳、固定顶盖、填充方块、方块移动杆、柱形凹槽、强力弹簧、斧头、橡胶块、紧固螺钉、卡位件活动杆、圆形凹槽、小型弹簧、条形通孔，斧头隐藏外壳上设置有圆形凹槽，圆形凹槽内放置有小型弹簧，小型弹簧与斧头隐藏外壳，小型弹簧与T形卡位件固定接触连接，卡位件活动杆与T形卡位件通过螺纹相啮合，卡位件活动杆在条形通孔内移动，固定顶盖通过紧固螺钉固定在斧头隐藏外壳上，T形卡位件与斧头通过槽相适应，斧头与斧头隐藏外壳活动接触连接，填充方块与斧头活动接触连接，填充方块与方块移动杆通过螺纹相啮合，填充方块与强力弹簧固定接触连接，斧头隐藏外壳上设置有柱形凹槽，强力弹簧与柱形凹槽相适应，方块移动杆透过斧头隐藏外壳在条形通孔内自由移动，斧头隐藏外壳的底部与橡胶块固定接触连接，橡胶块与手电筒接触连接；

[0008]斧头上设置有方形凸起、条形槽，方形凸起与斧头隐藏外壳通过槽相适应，条形槽与T形卡位件相适应；

[0009]手电隐藏装置包括隐藏外壳、减震橡胶层、手电筒，隐藏外壳与减震橡胶层固定接触连接，手电筒与减震橡胶层活动接触连接；

[0010]手电筒包括聚光镜片、聚光灯罩、灯泡、电源连接线、开关、电池、导体弹簧、圆形通孔，导体弹簧安装在手电筒的底部，导体弹簧与电池接触连接，电池与灯泡接触连接，聚光灯罩上设置有圆形通孔，圆形通孔与灯泡相适应，聚光灯罩与灯泡接触连接，聚光灯罩与聚光镜片接触连接，聚光镜片与手电筒通过槽固定接触连接，导体弹簧与电源连接线接触连接，电源连接线与开关接触连接，电源连接线与灯泡，橡胶块与手电筒接触连接；

[0011]防爆镐头与镐头固定连接件通过U形插件和E形固定插件固定接触连接，镐头固定连接件与隐藏手斧头通过螺纹相啮合，镐头固定连接件与隐藏手斧头通过紧固螺栓固定接触连接，隐藏手斧头与手电隐藏装置通过螺纹相啮合。

[0012]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的橡胶块和减震橡胶层的材料为天然橡胶。

[0013]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的防爆镐头的材料为铝铜合金。

[0014]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的隐藏手斧头与手电隐藏装置的外表面上均设置有防滑螺纹。

[0015]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的强力弹簧和小型弹簧的材料为碳素钢。

[0016]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的填充方块向下移动时，强力弹簧将全部压缩在柱形凹槽内。

[0017]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的镐头固定连接件、隐藏手斧头、手电隐藏装置处于同一垂直线。

[0018]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的斧头的材料为钢。

[0019]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的强力弹簧的个数有两个。

[0020]作为本技术方案的进一步优化，本发明一种新式的煤矿专用可拆分多功能防爆镐所述的U形插件与E形固定插件的位置交叉垂直。

[0021]本发明一种新式的煤矿专用可拆分多功能防爆镐的有益效果为：

[0022]本发明一种新式的煤矿专用可拆分多功能防爆镐，本装置将三种矿井常用工具结合在一起，解决了工具多携带麻烦的同时，也提高了工作效率，工人可根据不同情况使用不同的工具。

附图说明

[0023]下面结合附图和具体实施方法对本发明做进一步详细的说明。

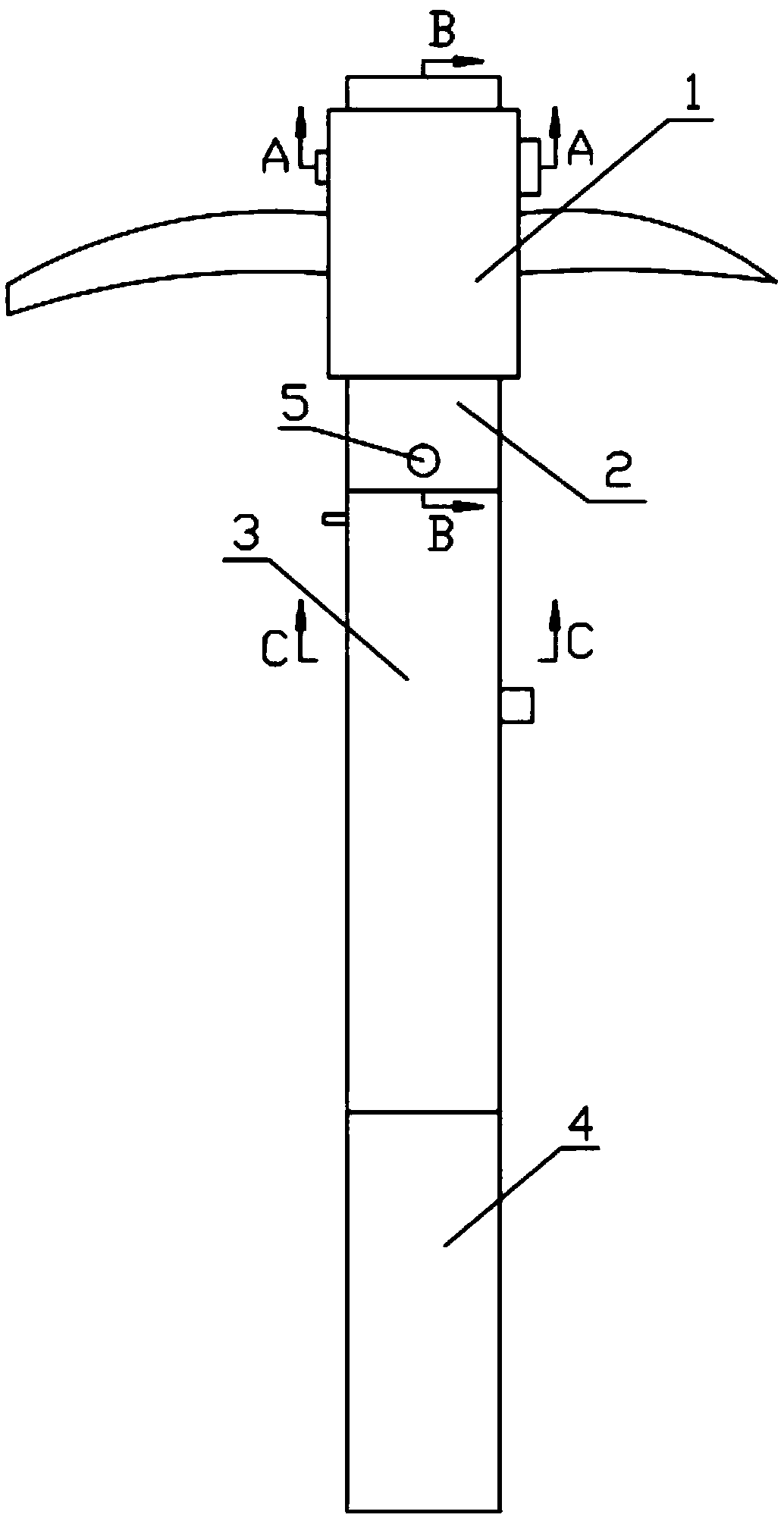

[0024]图1为本发明一种新式的煤矿专用可拆分多功能防爆镐的结构示意图。

[0025]图2为图1中A-A的横截面示意图。

[0026]图3为图1中B-B的横截面示意图。

[0027]图4为本发明一种新式的煤矿专用可拆分多功能防爆镐的隐藏手斧头3展开的剖面结构示意图。

[0028]图5为本发明一种新式的煤矿专用可拆分多功能防爆镐的隐藏手斧头3闭合的剖面结构示意图。

[0029]图6为本发明一种新式的煤矿专用可拆分多功能防爆镐的斧头3-8的结构示意图。

[0030]图7为本发明一种新式的煤矿专用可拆分多功能防爆镐的手电隐藏装置4的剖面结构示意图。

[0031]图8为本发明一种新式的煤矿专用可拆分多功能防爆镐的手电筒4-3的结构示意图。

[0032]图9为本发明一种新式的煤矿专用可拆分多功能防爆镐的隐藏外壳4-1和减震橡胶层4-2的组合结构示意图。

[0033]图10为图1中C-C的横截面示意图。

[0034]图中：防爆镐头1；方形通孔Ⅰ1-1；镐头固定连接件2；U形插件2-1；E形凹槽2-2；固定螺母2-3；方形通孔Ⅱ2-4；E形固定插件2-5；隐藏手斧头3；T形卡位件3-1；斧头隐藏外壳3-2；固定顶盖3-3；填充方块3-4；方块移动杆3-5；柱形凹槽3-6；强力弹簧3-7；斧头3-8；方形凸起3-8-1；条形槽3-8-2；橡胶块3-9；紧固螺钉3-10；卡位件活动杆3-11；圆形凹槽3-12；小型弹簧3-13；条形通孔3-14；手电隐藏装置4；隐藏外壳4-1；减震橡胶层4-2；手电筒4-3；聚光镜片4-3-1；聚光灯罩4-3-2；灯泡4-3-3；电源连接线4-3-4；开关4-3-5；电池4-3-6；导体弹簧4-3-7；圆形通孔4-3-8；紧固螺栓5。

具体实施方式

[0035]具体实施方式一：

[0036]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本发明涉及一种煤矿工具，更具体的说是一种新式的煤矿专用可拆分多功能防爆镐，包括防爆镐头1、镐头固定连接件2、隐藏手斧头3、手电隐藏装置4、紧固螺栓5，本装置将三种矿井常用工具结合在一起，解决了工具多携带麻烦的同时，也提高了工作效率，工人可根据不同情况使用不同的工具。

[0037]所述的防爆镐头1包括方形通孔Ⅰ1-1，防爆镐头1上设置有方形通孔Ⅰ

[0038]1-1，U形插件2-1与方形通孔Ⅰ1-1相适应；

[0039]镐头固定连接件2包括U形插件2-1、E形凹槽2-2、固定螺母2-3、方形通孔Ⅱ2-4、E形固定插件2-5，镐头固定连接件2上设置有方形通孔Ⅱ2-4，U形插件2-1与方形通孔Ⅱ2-4相适应，U形插件2-1与防爆镐头1接触连接，固定螺母2-3与U形插件2-1通过螺纹相啮合，镐头固定连接件2上设置有E形凹槽2-2，E形固定插件2-5与E形凹槽2-2相适应，E形固定插件2-5与U形插件2-1接触连接，E形固定插件2-5与固定螺母2-3通过螺纹相啮合，镐头固定连接件2与隐藏手斧头3通过螺纹相啮合，紧固螺栓5与隐藏手斧头3通过通孔相适应，U形插件2-1和E形固定插件2-5的配合，使防爆镐头1更加牢固的固定在镐头固定连接件2上；

[0040]隐藏手斧头3包括T形卡位件3-1、斧头隐藏外壳3-2、固定顶盖3-3、填充方块3-4、方块移动杆3-5、柱形凹槽3-6、强力弹簧3-7、斧头3-8、橡胶块3-9、紧固螺钉3-10、卡位件活动杆3-11、圆形凹槽3-12、小型弹簧3-13、条形通孔3-14，斧头隐藏外壳3-2上设置有圆形凹槽3-12，圆形凹槽3-12内放置有小型弹簧3-13，小型弹簧3-13与斧头隐藏外壳3-2，小型弹簧3-13与T形卡位件3-1固定接触连接，卡位件活动杆3-11与T形卡位件3-1通过螺纹相啮合，卡位件活动杆3-11在条形通孔3-14内移动，固定顶盖3-3通过紧固螺钉3-10固定在斧头隐藏外壳3-2上，T形卡位件3-1与斧头3-8通过槽相适应，斧头3-8与斧头隐藏外壳3-2活动接触连接，填充方块3-4与斧头3-8活动接触连接，填充方块3-4与方块移动杆3-5通过螺纹相啮合，填充方块3-4与强力弹簧3-7固定接触连接，斧头隐藏外壳3-2上设置有柱形凹槽3-6，强力弹簧3-7与柱形凹槽3-6相适应，方块移动杆3-5透过斧头隐藏外壳3-2在条形通孔3-14内自由移动，斧头隐藏外壳3-2的底部与橡胶块3-9固定接触连接，橡胶块3-9与手电筒4-3接触连接，填充方块3-4起到支撑斧头3-8的作用，T形卡位件3-1起到固定斧头3-8的作用；

[0041]斧头3-8上设置有方形凸起3-8-1、条形槽3-8-2，方形凸起3-8-1与斧头隐藏外壳3-2通过槽相适应，条形槽3-8-2与T形卡位件3-1相适应；

[0042]手电隐藏装置4包括隐藏外壳4-1、减震橡胶层4-2、手电筒4-3，隐藏外壳4-1与减震橡胶层4-2固定接触连接，手电筒4-3与减震橡胶层4-2活动接触连接，减震橡胶层4-2防止振动对手电筒4-3造成的损坏；

[0043]手电筒4-3包括聚光镜片4-3-1、聚光灯罩4-3-2、灯泡4-3-3、电源连接线4-3-4、开关4-3-5、电池4-3-6、导体弹簧4-3-7、圆形通孔4-3-8，导体弹簧4-3-7安装在手电筒4-3的底部，导体弹簧4-3-7与电池4-3-6接触连接，电池4-3-6与灯泡4-3-3接触连接，聚光灯罩4-3-2上设置有圆形通孔4-3-8，圆形通孔4-3-8与灯泡4-3-3相适应，聚光灯罩4-3-2与灯泡4-3-3接触连接，聚光灯罩4-3-2与聚光镜片4-3-1接触连接，聚光镜片4-3-1与手电筒4-3通过槽固定接触连接，导体弹簧4-3-7与电源连接线4-3-4接触连接，电源连接线4-3-4与开关4-3-5接触连接，电源连接线4-3-4与灯泡4-3-3，橡胶块3-9与手电筒4-3接触连接，手电筒4-3为照明的主要设备；

[0044]防爆镐头1与镐头固定连接件2通过U形插件2-1和E形固定插件2-5固定接触连接，镐头固定连接件2与隐藏手斧头3通过螺纹相啮合，镐头固定连接件2与隐藏手斧头3通过紧固螺栓5固定接触连接，隐藏手斧头3与手电隐藏装置4通过螺纹相啮合。

[0045]具体实施方式二：

[0046]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的橡胶块3-9和减震橡胶层4-2的材料为天然橡胶。

[0047]具体实施方式三：

[0048]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的防爆镐头1的材料为铝铜合金。

[0049]具体实施方式四：

[0050]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的隐藏手斧头3与手电隐藏装置4的外表面上均设置有防滑螺纹。

[0051]具体实施方式五：

[0052]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的强力弹簧3-7和小型弹簧3-13的材料为碳素钢。

[0053]具体实施方式六：

[0054]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的填充方块3-4向下移动时，强力弹簧3-7将全部压缩在柱形凹槽3-6内。

[0055]具体实施方式七：

[0056]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的镐头固定连接件2、隐藏手斧头3、手电隐藏装置4处于同一垂直线。

[0057]具体实施方式八：

[0058]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的斧头3-8的材料为钢。

[0059]具体实施方式九：

[0060]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的强力弹簧3-7的个数有两个。

[0061]具体实施方式十：

[0062]下面结合图1、2、3、4、5、6、7、8、9、10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的U形插件2-1与E形固定插件2-5的位置交叉垂直。

[0063]装置的使用方法：功能一为防爆镐，为主要矿工使用工具，装置结构严紧稳定，取缔了木质镐把，防止了镐把腐蚀，隐藏手斧头3与手电隐藏装置4上设置有防滑螺纹，增加了使用时的稳定性。

[0064]使用方式二，功能二为斧子工具，上移卡位件活动杆3-11，使T形卡位件3-1脱离斧头3-8，将斧头3-8移出，推动方块移动杆3-5，使填充方块3-4向上移动，强力弹簧3-7支撑填充方块3-4，当不需要使用斧头时，反向操作上述步骤。

[0065]使用方式三，功能三为照明设备，拧下手电隐藏装置4，将手电筒4-3取出，即可照明，减震橡胶层4-2防止振动对手电筒4-3造成的损坏。

[0066]本装置将三种矿井常用工具结合在一起，解决了工具多携带麻烦的同时，也提高了工作效率，工人可根据不同情况使用不同的工具。

[0067]当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
