本实用新型公开了一种易冲洗节水马桶，包括马桶本体和底座，所述底座的上侧固定有马桶本体，所述马桶本体的后上侧设有水箱，所述水箱上设有控制开关，所述马桶本体与水箱之间设有旋转轴，所述旋转轴的垂直方向上设有马桶盖，所述马桶本体的左右两侧分别设有杀菌装置和马桶控制装置。本实用新型的节水马桶属于感应式自动冲洗，无需触摸任何开关按钮，减少了选择麻烦和交差感染风险。本实用新型中当入厕完毕，入厕人离开马桶90cm范围时，自动开启大水量冲洗阀，释放大水量冲洗清洁，无需入厕人触摸任何开关，即可实现自动冲洗，又可节约冲洗用水，有效地节约了水资源。
权利要求
1.一种易冲洗节水马桶，包括马桶本体(5)和底座(8)，其特征在于所述底座(8)的上侧固定有马桶本体(5)，所述马桶本体(5)的后上侧设有水箱(2)，所述水箱(2)上设有控制开关(1)，所述马桶本体(5)与水箱(2)之间设有旋转轴(6)，所述旋转轴(6)的垂直方向上设有马桶盖(3)，所述马桶本体(5)的左右两侧分别设有杀菌装置(7)和马桶控制装置(4)；所述控制开关(1)包括大水冲洗开关和小水控制开关；所述马桶控制装置(4)的左下侧设有人体感应器(401)，所述人体感应器(401)的上方设有臀部气垫(402)，所述人体感应器(401)的右侧设有第二继电器(404)，所述第二继电器(404)的上侧设有第一继电器(403)，所述第二继电器(404)的靠右侧设有电磁水阀(405)。
2.根据权利要求1所述的一种易冲洗节水马桶，其特征在于所述第一继电器(403)的反应时间为1～3s，第二继电器(404)的反应时间为6～9s。
说明书
一种易冲洗节水马桶
技术领域
[0001]本实用新型属于马桶检测技术领域，具体涉及一种易冲洗节水马桶。
背景技术
[0002]老式马桶内壁表面不是特别光滑，加之如果有两三个小时不使用，马桶内壁即会干燥，这时如果入厕，尿液、粪便就会粘附在马桶壁的表面，形成尿渍或粪便堆积，不仅造成不良气味扩散，而且难以清洗干净，所以每次入厕后，要冲洗干净就需要大量的水，甚至还需要反复冲洗擦拭，才能除去异味。
[0003]任何不是绝对光滑而干燥的物体表面，如与粘稠物质接触，就会粘结在该物体的表面，容易形成堆积，因而需要大量的水冲刷或经反复擦洗，才能清洁干净，既费水，又费时费力。马桶不易冲洗，也正是缘于此。如果在入厕人进入马桶有效使用范围内时，就能够自动对马桶内壁进行预冲洗加湿形成润滑防护层，这样入厕时粪便、尿液就不易粘结，而且残留粪便、尿渍会很少，只需少量水冲洗马桶内壁，就可以冲洗干净，再以干净水将马桶与下水道水封弯管里的污物冲走，以干净水封闭下水管，就可去除异味，确保马桶清洁。
实用新型内容
[0004]本实用新型的目的在于提供一种易冲洗干净、有效去除异味，残留量少的易冲洗节水马桶。
[0005]为了实现上述实用新型目的，本实用新型采用以下技术方案：
[0006]一种易冲洗节水马桶，包括马桶本体和底座，所述底座的上侧固定有马桶本体，所述马桶本体的后上侧设有水箱，所述水箱上设有控制开关，所述马桶本体与水箱之间设有旋转轴，所述旋转轴的垂直方向上设有马桶盖，所述马桶本体的左右两侧分别设有杀菌装置和马桶控制装置。
[0007]进一步地，所述控制开关包括大水冲洗开关和小水控制开关。
[0008]进一步地，所述马桶控制装置的左下侧设有人体感应器，所述人体感应器的上方设有臀部气垫，所述人体感应器的右侧设有第二继电器，所述第二继电器的上侧设有第一继电器，所述第二继电器的靠右侧设有电磁水阀。
[0009]进一步地，所述第一继电器的反应时间为1～3s，第二继电器的反应时间为6～9s。
[0010]本实用新型的有益效果是：
[0011]1)本实用新型的节水马桶每次预冲洗用水量很小，只是起加湿润滑作用；入厕完毕才触动大水量冲洗开关，用水量略大，通过初步验算，每次总用水量比老旧马桶用水量节水约2/3；比现有新型智能节水马桶节水约1/3，节水效果显而易见。
[0012]2)本实用新型的节水马桶属于感应式自动冲洗，无需触摸任何开关按钮，减少了选择麻烦和交差感染风险。
[0013]3)本实用新型中当入厕完毕，入厕人离开马桶90cm范围时，自动开启大水量冲洗阀，释放大水量冲洗清洁，无需入厕人触摸任何开关，即可实现自动冲洗，又可节约冲洗用水，有效地节约了水资源。
附图说明

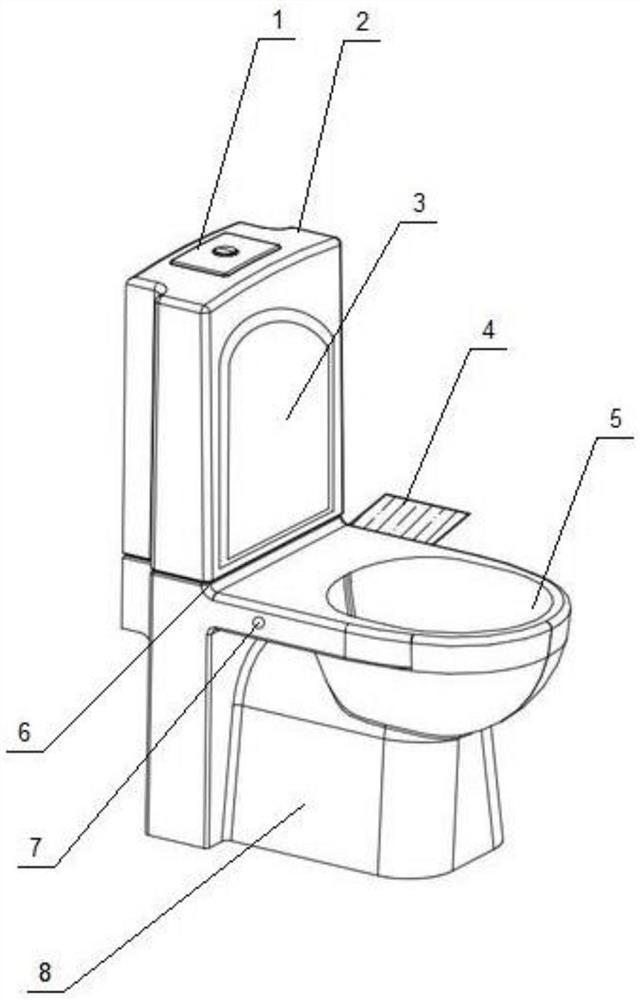

[0014]图1为本实用新型一种易冲洗节水马桶的结构示意图。
[0015]图2为图1中马桶控制装置的结构示意图。
[0016]图3为本实用新型马桶控制装置的工作原理图。
[0017]图中所示：1‑控制开关，2‑水箱，3‑马桶盖，4‑马桶控制装置，5‑马桶本体，6‑旋转轴，7‑杀菌装置，8‑底座，401‑人体感应器，402‑臀部气垫，403‑第一继电器，404‑第二继电器，405‑电磁水阀。
具体实施方式
[0018]下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。
[0019]以下实施例中涉及的零部件、结构、机构等，如无特殊说明，则均为常规市售产品。
[0020]下面通过图1、图2对本实用新型的一种易冲洗节水马桶做进一步地说明。
[0021]一种易冲洗节水马桶，包括马桶本体5和底座8，所述底座8的上侧固定有马桶本体5，所述马桶本体5的后上侧设有水箱2，所述水箱2上设有控制开关1，所述马桶本体5与水箱2之间设有旋转轴6，所述旋转轴6的垂直方向上设有马桶盖3，所述马桶本体5的左右两侧分别设有杀菌装置7和马桶控制装置4。所述控制开关1包括大水冲洗开关和小水控制开关1。所述马桶控制装置4的左下侧设有人体感应器401，所述人体感应器401的上方设有臀部气垫402，所述人体感应器401的右侧设有第二继电器404，所述第二继电器404的上侧设有第一继电器403，所述第二继电器404的靠右侧设有电磁水阀405。所述第一继电器403的反应时间为1～3s，第二继电器404的反应时间为6～9s。
[0022]发明原理：请参阅图1～2，本实用新型的一种易冲洗节水马桶在使用时，在水箱2中装满有水，当人的臀部接触到马桶本体5时，在马桶控制装置4上的人体感应器401会发生感应，进而通过第一继电器403和第二继电器404，扩大人体感应的控制范围，可对马桶控制装置4进行实时检测，然后通过电磁水阀405和控制开关1对马桶本体5内的杂物进行冲洗。在冲洗完毕后，马桶本体5左侧的杀菌装置7可对马桶内部进行有效地杀菌处理。
[0023]当入厕人进入马桶90cm范围内时，通过人体感应器401自动开启预冲洗小水阀，释放小水量，在马桶内壁形成润滑防护层；当入厕完毕，入厕人离开马桶90cm范围时，自动开启大水量冲洗阀，释放大水量冲洗清洁，无需入厕人触摸任何开关，即可实现自动冲洗，又可节约冲洗用水，是真正的“易冲洗”节水马桶。
