一种煤矿电路设备的防潮挡水装置

价格¥0.00 /元

详情

摘要

本发明公开了一种煤矿电路设备的防潮挡水装置,包括安装箱,所述安装箱内设有安装腔,所述安装腔内设有除潮机构,所述除潮机构包括固定安装在所述安装腔底端壁的放置箱,所述放置箱内设有放置腔,所述放置腔前端壁内固定安装有连接至所述安装箱外的电路箱。通过放置吸潮块防止电路部分因为受到煤矿环境的影响,而影响设备的正常使用,当吸潮块吸附的水分足够时,通过对于吸潮块进行跟换,并在跟换时发出警示提醒工作人员,且当遇到水淋时,通过气囊膨胀吹出将水收集入收集箱内,使得设备避免损坏。

权利要求

1.一种煤矿电路设备的防潮挡水装置,包括安装箱,其特征在于:所述安装箱内设有安装腔,所述安装腔内设有除潮机构,所述除潮机构包括固定安装在所述安装腔底端壁的放置箱,所述放置箱内设有放置腔,所述放置腔前端壁内固定安装有连接至所述安装箱外的电路箱,所述放置腔底端壁左右相对于所述电路箱中心对称滑动安装有设有连接口的吸潮块一,所述吸潮块一内侧端面相对于所述电路箱中心对称固定安装有吸潮块二,所述吸潮块一外侧端面内上下相对于所述吸潮块一连接口对称设有驱动槽,所述驱动槽内滑动安装有设有斜面的驱动块,所述驱动块外侧端面与所述驱动槽外侧端壁之间固定连接有驱动弹簧,所述安装腔外侧端壁固定安装有固定块,所述固定块内滑动安装有连接至所述放置腔内的齿条,所述齿条内上下相对于中心对称设有移动槽,所述移动槽内滑动安装有移动块,所述移动块外侧端面与所述移动槽外侧端壁之间固定连接有移动弹簧,所述移动弹簧的弹力小于所述驱动弹簧的弹力,所述安装腔内设有跟换机构,所述跟换机构包括固定安装在所述放置腔内且位于所述电路箱后侧具有凸块并设有连接口的挡块,所述放置箱外侧端面内设有伸缩块,所述放置腔上端壁内滑动安装有连接至所述安装腔内的滑移块,所述滑移块外侧端面与所述放置腔上端壁之间设有提示弹簧,所述安装腔内设有挡水机构。

2.根据权利要求1所述的一种煤矿电路设备的防潮挡水装置,其特征在于:所述除潮机构还包括固定安装在所述安装腔右端壁的电机,所述电机左端动力连接主动轴,所述主动轴上左右相对于所述滑移块对称固定安装有后锥齿轮,所述安装腔前端壁内左右相对于所述滑移块对称转动安装有传动轴,所述传动轴上固定安装有与所述后锥齿轮啮合的前锥齿轮,所述传动轴上还固定安装有位于所述前锥齿轮前侧的上皮带轮。

3.根据权利要求1所述的一种煤矿电路设备的防潮挡水装置,其特征在于:所述除潮机构还包括左右相对于所述滑移块对称转动安装在所述安装腔前端壁内的跟换轴,所述跟换轴上固定安装有与所述齿条啮合的传动齿轮,所述跟换轴上还固定安装有位于所述传动齿轮后侧的下皮带轮,所述下皮带轮与所述上皮带轮之间连接有皮带,右侧的所述下皮带轮与右侧的所述上皮带轮之间反向连接所述皮带。

4.根据权利要求1所述的一种煤矿电路设备的防潮挡水装置,其特征在于:所述跟换机构还包括左右相对于所述电路箱对称转动安装在所述安装腔底端壁内的转动轴,所述转动轴上固定安装有转动块,所述放置腔外侧端壁内左右相对于所述电路箱对称滑动安装有连接至所述安装腔内的连接块,所述连接块外侧端面与所述安装腔外侧端壁之间固定连接有连接弹簧,所述转动块内侧端面远离圆心处设有转动槽,所述转动槽内滑动安装有连接至所述放置腔内与所述伸缩块固定连接且能够伸缩的推动杆,所述推动杆内侧端面固定安装有与另一块与所述挡块凸块外侧端面抵接的所述吸潮块一抵接的推动块。

5.根据权利要求1所述的一种煤矿电路设备的防潮挡水装置,其特征在于:所述跟换机构还包括设置在所述滑移块上端面内的滑移槽,所述滑移槽内滑动安装有提示块,所述提示块后端面与所述滑移槽后端壁之间固定连接有滑移弹簧,所述主动轴上固定安装有位于左右侧的所述后锥齿轮之间的提示齿轮,所述提示齿轮前端面相对与中心对称环形阵列固定安装有四块推动板。

6.根据权利要求1所述的一种煤矿电路设备的防潮挡水装置,其特征在于:所述挡水机构包括固定安装在所述安装腔外侧端面且位于所述提示齿轮上侧的挡板,所述安装腔后端壁固定安装有位于所述挡板上侧的气泵,所述气泵前端动力连接连接管,所述连接管前端连接有设有连接口的气囊,所述挡板上端面固定安装有位于所述气囊前侧的斜面块,所述挡板内固定安装有与所述气囊上连接口连接的且连接至所述安装腔内的收集管,所述安装腔底端面固定安装有位于所述放置箱后侧且与所述收集管连接的收集箱。

说明书


一种煤矿电路设备的防潮挡水装置

技术领域

[0001]本发明涉及煤矿设备相关技术领域,具体地说是一种煤矿电路设备的防潮挡水装置。

背景技术

[0002]随着煤矿设备的自动化程度的提高,使得煤矿开采的效率提高。而由于煤矿工作的环境的特殊性,其环境的恶劣程度会对于开采设备产生危害,且煤矿设备内部的电路系统容易受到环境的影响而造成潮湿,进而影响设备,使得设备造成损坏,而当遇到水淋时,更加容易使得设备造成损坏,影响开采进度且降低生产效率。

发明内容

[0003]针对上述技术的不足,本发明提出了一种煤矿电路设备的防潮挡水装置,能够克服上述缺陷。

[0004]本发明装置的一种煤矿电路设备的防潮挡水装置,包括安装箱,所述安装箱内设有安装腔,所述安装腔内设有除潮机构,所述除潮机构包括固定安装在所述安装腔底端壁的放置箱,所述放置箱内设有放置腔,所述放置腔前端壁内固定安装有连接至所述安装箱外的电路箱,所述放置腔底端壁左右相对于所述电路箱中心对称滑动安装有设有连接口的吸潮块一,所述吸潮块一内侧端面相对于所述电路箱中心对称固定安装有吸潮块二,所述吸潮块一外侧端面内上下相对于所述吸潮块一连接口对称设有驱动槽,所述驱动槽内滑动安装有设有斜面的驱动块,所述驱动块外侧端面与所述驱动槽外侧端壁之间固定连接有驱动弹簧,所述安装腔外侧端壁固定安装有固定块,所述固定块内滑动安装有连接至所述放置腔内的齿条,所述齿条内上下相对于中心对称设有移动槽,所述移动槽内滑动安装有移动块,所述移动块外侧端面与所述移动槽外侧端壁之间固定连接有移动弹簧,所述移动弹簧的弹力小于所述驱动弹簧的弹力,所述安装腔内设有跟换机构,所述跟换机构包括固定安装在所述放置腔内且位于所述电路箱后侧具有凸块并设有连接口的挡块,所述放置箱外侧端面内设有伸缩块,所述放置腔上端壁内滑动安装有连接至所述安装腔内的滑移块,所述滑移块外侧端面与所述放置腔上端壁之间设有提示弹簧,所述安装腔内设有挡水机构。

[0005]优选地,所述除潮机构还包括固定安装在所述安装腔右端壁的电机,所述电机左端动力连接主动轴,所述主动轴上左右相对于所述滑移块对称固定安装有后锥齿轮,所述安装腔前端壁内左右相对于所述滑移块对称转动安装有传动轴,所述传动轴上固定安装有与所述后锥齿轮啮合的前锥齿轮,所述传动轴上还固定安装有位于所述前锥齿轮前侧的上皮带轮。

[0006]优选地,所述除潮机构还包括左右相对于所述滑移块对称转动安装在所述安装腔前端壁内的跟换轴,所述跟换轴上固定安装有与所述齿条啮合的传动齿轮,所述跟换轴上还固定安装有位于所述传动齿轮后侧的下皮带轮,所述下皮带轮与所述上皮带轮之间连接有皮带,右侧的所述下皮带轮与右侧的所述上皮带轮之间反向连接所述皮带。

[0007]优选地,所述跟换机构还包括左右相对于所述电路箱对称转动安装在所述安装腔底端壁内的转动轴,所述转动轴上固定安装有转动块,所述放置腔外侧端壁内左右相对于所述电路箱对称滑动安装有连接至所述安装腔内的连接块,所述连接块外侧端面与所述安装腔外侧端壁之间固定连接有连接弹簧,所述转动块内侧端面远离圆心处设有转动槽,所述转动槽内滑动安装有连接至所述放置腔内与所述伸缩块固定连接且能够伸缩的推动杆,所述推动杆内侧端面固定安装有与另一块与所述挡块凸块外侧端面抵接的所述吸潮块一抵接的推动块。

[0008]优选地,所述跟换机构还包括设置在所述滑移块上端面内的滑移槽,所述滑移槽内滑动安装有提示块,所述提示块后端面与所述滑移槽后端壁之间固定连接有滑移弹簧,所述主动轴上固定安装有位于左右侧的所述后锥齿轮之间的提示齿轮,所述提示齿轮前端面相对与中心对称环形阵列固定安装有四块推动板。

[0009]优选地,所述挡水机构包括固定安装在所述安装腔外侧端面且位于所述提示齿轮上侧的挡板,所述安装腔后端壁固定安装有位于所述挡板上侧的气泵,所述气泵前端动力连接连接管,所述连接管前端连接有设有连接口的气囊,所述挡板上端面固定安装有位于所述气囊前侧的斜面块,所述挡板内固定安装有与所述气囊上连接口连接的且连接至所述安装腔内的收集管,所述安装腔底端面固定安装有位于所述放置箱后侧且与所述收集管连接的收集箱。

[0010]有益效果为:本发明装置通过将煤矿设备的电路部分进行保护,通过放置吸潮块防止电路部分因为受到煤矿环境的影响,而影响设备的正常使用,当吸潮块吸附的水分足够时,通过对于吸潮块进行跟换,并在跟换时发出警示提醒工作人员,且当遇到水淋时,通过气囊膨胀吹出将水收集入收集箱内,使得设备避免损坏,而影响效率。


附图说明

[0011]为了更清楚地说明发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

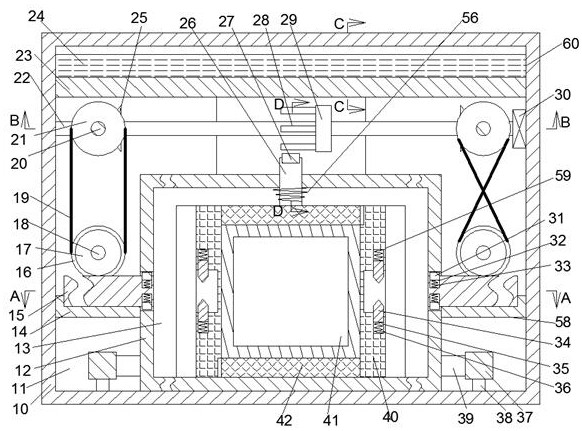

[0012]图1为本发明的一种煤矿电路设备的防潮挡水装置结构示意主视图;图2为本发明实施例图1中A-A的结构示意图;图3为本发明实施例图1中B-B的结构示意图;图4为本发明实施例图1中C-C的结构示意图;图5为本发明实施例图1中D-D的结构示意图。

具体实施方式

[0013]本说明书中公开的所有特征,或公开的所有方法或过程中的步骤,除了互相排斥的特征和或步骤以外,均可以以任何方式组合。

[0014]下面结合图1-5对本发明进行详细说明,为叙述方便,现对下文所说的方位规定如下:下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

[0015]本发明装置的一种煤矿电路设备的防潮挡水装置,包括安装箱10,所述安装箱10内设有安装腔11,所述安装腔11内设有能够将煤矿设备的电路部分进行保护避免受潮影响正常工作的除潮机构58,所述除潮机构58包括固定安装在所述安装腔11底端壁的放置箱12,所述放置箱12内设有放置腔13,所述放置腔13前端壁内固定安装有连接至所述安装箱10外的电路箱41,所述放置腔13底端壁左右相对于所述电路箱41中心对称滑动安装有设有连接口的吸潮块一40,所述吸潮块一40内侧端面相对于所述电路箱41中心对称固定安装有吸潮块二42,所述吸潮块一40外侧端面内上下相对于所述吸潮块一40连接口对称设有驱动槽35,所述驱动槽35内滑动安装有设有斜面的驱动块34,所述驱动块34外侧端面与所述驱动槽35外侧端壁之间固定连接有驱动弹簧36,所述安装腔11外侧端壁固定安装有固定块14,所述固定块14内滑动安装有连接至所述放置腔13内的齿条15,所述齿条15内上下相对于中心对称设有移动槽32,所述移动槽32内滑动安装有移动块31,所述移动块31外侧端面与所述移动槽32外侧端壁之间固定连接有移动弹簧33,所述移动弹簧33的弹力小于所述驱动弹簧36的弹力,所述安装腔11内设有能够对于吸收大量水分的吸潮块进行跟换并提醒工作人员的跟换机构59,所述跟换机构59包括固定安装在所述放置腔13内且位于所述电路箱41后侧具有凸块并设有连接口的挡块46,所述放置箱12外侧端面内设有伸缩块45,所述放置腔13上端壁内滑动安装有连接至所述安装腔11内的滑移块26,所述滑移块26外侧端面与所述放置腔13上端壁之间设有提示弹簧56,所述安装腔11内设有当遇到水淋时对于水进行疏导避免煤矿设备造成损坏的挡水机构60。

[0016]有益地,所述除潮机构58还包括固定安装在所述安装腔11右端壁的电机30,所述电机30左端动力连接主动轴22,所述主动轴22上左右相对于所述滑移块26对称固定安装有后锥齿轮25,所述安装腔11前端壁内左右相对于所述滑移块26对称转动安装有传动轴20,所述传动轴20上固定安装有与所述后锥齿轮25啮合的前锥齿轮57,所述传动轴20上还固定安装有位于所述前锥齿轮57前侧的上皮带轮21,通过所述主动轴22旋转,促使所述主动轴22通过所述后锥齿轮25与所述前锥齿轮57之间的啮合传动,从而导致所述传动轴20旋转。

[0017]有益地,所述除潮机构58还包括左右相对于所述滑移块26对称转动安装在所述安装腔11前端壁内的跟换轴18,所述跟换轴18上固定安装有与所述齿条15啮合的传动齿轮17,所述跟换轴18上还固定安装有位于所述传动齿轮17后侧的下皮带轮16,所述下皮带轮16与所述上皮带轮21之间连接有皮带19,右侧的所述下皮带轮16与右侧的所述上皮带轮21之间反向连接所述皮带19,通过所述传动轴20旋转,促使所述传动轴20通过所述上皮带轮21与所述下皮带轮16之间的所述皮带19传动,从而导致所述跟换轴18转动,而通过右侧的所述传动轴20通过右侧的所述上皮带轮21与右侧的所述下皮带轮16之间的右侧的所述皮带19反向传动,从而导致右侧的所述跟换轴18反向转动。

[0018]有益地,所述跟换机构59还包括左右相对于所述电路箱41对称转动安装在所述安装腔11底端壁内的转动轴38,所述转动轴38上固定安装有转动块37,所述放置腔13外侧端壁内左右相对于所述电路箱41对称滑动安装有连接至所述安装腔11内的连接块49,所述连接块49外侧端面与所述安装腔11外侧端壁之间固定连接有连接弹簧48,所述转动块37内侧端面远离圆心处设有转动槽47,所述转动槽47内滑动安装有连接至所述放置腔13内与所述伸缩块45固定连接且能够伸缩的推动杆39,所述推动杆39内侧端面固定安装有与另一块与所述挡块46凸块外侧端面抵接的所述吸潮块一40抵接的推动块43,通过所述连接块49向外侧移动,促使所述连接块49摩擦所述转动块37绕所述转动轴38向内侧转动,促使所述推动杆39向前移动,使得所述推动块43抵接另外一块所述吸潮块一40向前移动。

[0019]有益地,所述跟换机构59还包括设置在所述滑移块26上端面内的滑移槽54,所述滑移槽54内滑动安装有提示块27,所述提示块27后端面与所述滑移槽54后端壁之间固定连接有滑移弹簧55,所述主动轴22上固定安装有位于左右侧的所述后锥齿轮25之间的提示齿轮29,所述提示齿轮29前端面相对与中心对称环形阵列固定安装有四块推动板28,通过所述滑移块26向上移动,促使所述提示块27向上移动至与所述推动板28抵接的位置,促使当所述主动轴22旋转时,使得所述提示齿轮29转动,并带动所述推动板28绕圆心转动,促使所述推动板28推动所述提示块27至所述安装箱10外。

[0020]有益地,所述挡水机构60包括固定安装在所述安装腔11外侧端面且位于所述提示齿轮29上侧的挡板23,所述安装腔11后端壁固定安装有位于所述挡板23上侧的气泵50,所述气泵50前端动力连接连接管51,所述连接管51前端连接有设有连接口的气囊24,所述挡板23上端面固定安装有位于所述气囊24前侧的斜面块52,所述挡板23内固定安装有与所述气囊24上连接口连接的且连接至所述安装腔11内的收集管53,所述安装腔11底端面固定安装有位于所述放置箱12后侧且与所述收集管53连接的收集箱44,通过所述连接管51传输气体,促使所述气囊24向外侧膨胀,使得所述气囊24向前移动,且当所述气囊24移动至所述斜面块52上时,通过所述斜面块52的斜面促使所述气囊24向斜上方移动,使得将水通过气囊24内的连接口进行收集。

[0021]初始状态下,滑移槽54处于未变形状态,移动弹簧33处于未变形状态,驱动弹簧36处于未变形状态,提示弹簧56处于未变形状态,连接弹簧48处于未变形状态。

[0022]在煤矿设备工作时,当位于电路箱41外侧的吸潮块一40和吸潮块二42吸附有足够的水分后,启动电机30,促使主动轴22旋转,使得主动轴22通过后锥齿轮25与前锥齿轮57之间的啮合传动,从而导致传动轴20旋转,促使传动轴20通过上皮带轮21与下皮带轮16之间的皮带19传动,从而导致跟换轴18转动,而通过右侧的传动轴20通过右侧的上皮带轮21与右侧的下皮带轮16之间的右侧的皮带19反向传动,从而导致右侧的跟换轴18反向转动,促使传动齿轮17转动并啮合齿条15向内侧移动;且同时在吸潮块二42吸水膨胀后,促使滑移块26向上移动,促使提示块27向上移动至与推动板28抵接的位置,促使当主动轴22旋转时,使得提示齿轮29转动,并带动推动板28绕圆心转动,促使推动板28推动提示块27至安装箱10外,通过推动板28与提示块27的间断性推动,促使提示块27来回移动提醒工作人员进行对于吸潮块一40和吸潮块二42的跟换和放置;之后使得移动块31与驱动块34斜面抵接,促使驱动块34向上移动,使得移动块31移动至吸潮块一40的连接口内且相对于驱动块34内侧,之后电机30反转,促使主动轴22反转,使得齿条15向外侧移动,使得移动块31向外侧移动,促使带动吸潮块一40和吸潮块二42向外侧移动,之后使得连接块49向外侧移动,促使连接块49摩擦转动块37绕转动轴38向内侧转动,促使推动杆39向前移动,使得推动块43抵接后侧的没有吸附过水分的吸潮块一40和吸潮块二42向前移动,使得将位于前侧的吸潮块一40和吸潮块二42推动至安装箱10外,并使得后侧的吸潮块一40和吸潮块二42放置在电路箱41外侧;而当遇到水淋时,通过连接管51传输气体,促使气囊24向外侧膨胀,使得气囊24向前移动,且当气囊24移动至斜面块52上时,通过斜面块52的斜面促使气囊24向斜上方移动,使得将水通过气囊24内的连接口进行收集,并通过收集管53将水输送至收集箱44内进行储存,避免机器淋水而受到损坏。

[0023]有益效果为:本发明装置通过将煤矿设备的电路部分进行保护,通过放置吸潮块防止电路部分因为受到煤矿环境的影响,而影响设备的正常使用,当吸潮块吸附的水分足够时,通过对于吸潮块进行跟换,并在跟换时发出警示提醒工作人员,且当遇到水淋时,通过气囊膨胀吹出将水收集入收集箱内,使得设备避免损坏,而影响效率。

[0024]以上所述,仅为发明的具体实施方式,但发明的保护范围并不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在发明的保护范围之内。因此,发明的保护范围应该以权利要求书所限定的保护范围为准。
