详情
摘要
本发明公开了一种煤矿机电设备用散热效果好的电力配电柜，包括柜体，所述的柜体内设置有若干开关元件，所述的柜体顶端开设有散热孔，柜体内顶面连接有单项透气膜；柜体的底端开设有进气口，进气口内设置有风机，进气口远离柜体的一端连接有粗过滤网，风机电连接电源；本发明通过对进入配电柜内的空气进行过滤吸附和降温处理，从而能够在风机在作用下持续不断的对配电柜进行散热，还不会使外界的污物污染配电柜导致其发生故障。
权利要求
1.一种煤矿机电设备用散热效果好的电力配电柜，包括柜体（1），所述的柜体（1）内设置有若干开关元件（2），其特征在于：所述的柜体（1）顶端开设有散热孔（3），柜体（1）内顶面连接有单项透气膜（4）；柜体（1）的底端开设有进气口（5），进气口（5）内设置有风机（6），进气口（5）远离柜体（1）的一端连接有粗过滤网（7），风机（6）电连接电源。
2.根据权利要求1所述的一种煤矿机电设备用散热效果好的电力配电柜，其特征在于：所述的柜体（1）内底部从下到上依次设置有细过滤网（8）、分子筛吸附层（9）、疏水透气膜（10）、水层（11）、干燥层（12）和镂空的底板（13），所述的细过滤网（8）位于进气口（5）上方。
3.根据权利要求2所述的一种煤矿机电设备用散热效果好的电力配电柜，其特征在于：所述的底板（13）和水层（11）之间的柜体（1）内壁开设有凹槽（14），凹槽（14）的一侧开设有通槽（15），通槽（15）贯穿柜体（1），所述的干燥层（12）从通槽（15）插入到凹槽（14）内；所述的干燥层（12）的一端设置有圆台形的橡胶塞把（16），所述的通槽（15）远离凹槽（14）的一端为和橡胶塞把（16）相匹配的梯形槽（17）。
4.根据权利要求2所述的一种煤矿机电设备用散热效果好的电力配电柜，其特征在于：所述的柜体（1）的外侧设置有液位显示筒（25），所述的液位显示筒（25）底部和水层（11）的底部之间通过位于柜体（1）内部的出水管连通，所述的出水管上设置有第一电动阀（26）；所述的液位显示筒（25）底端连接有储水箱（27），所述的储水箱（27）和液位显示筒（25）之间设置有第二电动阀（28），所述的储水箱（27）内设置有水泵（29），所述的水泵（29）通过进水管和水层（11）顶部连通；所述的液位显示筒（25）内部设置有和液位显示筒（25）内壁紧贴的过滤网板（30），所述的过滤网板（30）上方连接有T型提手（31）；所述的水泵（29）、第一电动阀（26）和第二电动阀（28）均电连接电源。
5.根据权利要求4所述的一种煤矿机电设备用散热效果好的电力配电柜，其特征在于：所述的柜体远离通槽（15）的外侧连接有开关盒（18），所述的柜体（1）上开设有开关孔（19），所述的开关盒（18）和相邻的凹槽（14）之间通过开关孔（19）相连通；所述的开关盒（18）内部靠近柜体（1）的一侧设置有第一导电块（21），开关盒（18）内部远离柜体的一侧设置有第二导电块（22），所述的第一导电块（21）和第二导电块（22）之间设置有第三导电块（23），所述的开关孔（19）内设置有开关棒（20），所述的开关棒（20）一端位于凹槽（14）内，另一端贯穿第一导电块（21）和第三导电块（23）固定连接，开关棒（20）的截面直径小于第一导电块（21）和第三导电块（23）的截面直径；所述的第三导电块（23）远离开关棒（20）的侧面和开关盒（18）内壁之间连接有弹簧（24）；所述的风机（6）和水泵（29）通过开关盒（18）内的第三导电块（23）和第二导电块（22）与电源电连接；所述的第一电动阀（26）和第二电动阀（28）开关盒（18）内的第三导电块（23）和第一导电块（21）与电源电连接。
6.根据权利要求4所述的一种煤矿机电设备用散热效果好的电力配电柜，其特征在于：所述的储水箱（27）内部设置有制冷设备（32），所述的制冷设备包括制冷管道和圆形旋转腔（33），所述的制冷管道的一端和储水箱（27）顶端连通，且连通处的外侧旋转连接有盖板（34）；所述的制冷管道从连通处垂直向下后又弯曲成水平状，水平处的中部设置有圆形旋转腔（33），圆形旋转腔（33）远离盖板（34）的一侧设置有出球口（45）；所述的制冷设备（32）内设置有制冷球（35），所述的圆形旋转腔（33）内部旋转连接有转轴（36），所述的转轴（36）的一端贯穿制冷管道后连接动力设备，位于圆形旋转腔（33）内部的转轴（36）侧面连接有两个转动页（37），两个转动页（36）呈S型。
7.根据权利要求6所述的一种煤矿机电设备用散热效果好的电力配电柜，其特征在于：所述的制冷设备（32）表面设置有防水罩（38），所述的防水罩（38）表面分别位于转轴（36）的上方和下方分别连接有第一限位块（39）和第二限位块（40）；所述的动力设备包括浮块（41），浮块（41）位于储水箱（27）内，所述的浮块（41）上表面连接有连接杆（42），所述的连接杆（42）贯穿第一限位块（39）和第二限位块（40）；所述的转轴（36）表面设置有齿轮齿（43），所述的连接杆（42）靠近转轴（36）的表面设置有有部分的转动齿（44），所述的齿轮齿（43）和转动齿（44）啮合。
8.根据权利要求6所述的一种煤矿机电设备用散热效果好的电力配电柜，其特征在于：所述的制冷球（35）由硝酸铵或硝石制成。
说明书
一种煤矿机电设备用散热效果好的电力配电柜
技术领域
[0001]本发明涉及远程断路器领域，更具体地说，涉及一种煤矿机电设备用散热效果好的电力配电柜。
背景技术
[0002]煤矿在开采的过程中，需要使用电力，必然离不开电力配电柜，而煤矿开采的过程中，周围粉尘较大，有煤矿的煤粉，有车辆运输过程中扬起的尘土；传统的电力配电柜通过在柜体周围开设散热孔能够实现较好的散热，然而对于粉尘浓度较大的煤矿来说，粉尘会进入到配电柜内，可能会造成电路短路等情况的出现。
发明内容
[0003]1．要解决的技术问题针对现有技术中存在的煤矿地区粉尘浓度大，传统的配电柜散热方式会导致粉尘进入配电柜内从而影响其工作问题，本发明的目的在于提供一种煤矿机电设备用散热效果好的电力配电柜，它可以实现散热效果好，还能够不让粉尘进入到配电柜内。
[0004]
2.技术方案为解决上述问题，本发明采用如下的技术方案。
[0005]一种煤矿机电设备用散热效果好的电力配电柜，包括柜体，所述的柜体内设置有若干开关元件，所述的柜体顶端开设有散热孔，柜体内顶面连接有单项透气膜；柜体的底端开设有进气口，进气口内设置有风机，进气口远离柜体的一端连接有粗过滤网，风机电连接电源。
[0006]优选地，所述的柜体内底部从下到上依次设置有细过滤网、分子筛吸附层、疏水透气膜、水层、干燥层和镂空的底板，所述的细过滤网位于进气口上方。
[0007]优选地，所述的底板和水层之间的柜体内壁开设有凹槽，凹槽的一侧开设有通槽，通槽贯穿柜体，所述的干燥层从通槽插入到凹槽内；所述的干燥层的一端设置有圆台形的橡胶塞把，所述的通槽远离凹槽的一端为和橡胶塞把相匹配的梯形槽。
[0008]优选地，所述的柜体的外侧设置有液位显示筒，所述的液位显示筒底部和水层的底部之间通过位于柜体内部的出水管连通，所述的出水管上设置有第一电动阀；所述的液位显示筒底端连接有储水箱，所述的储水箱和液位显示筒之间设置有第二电动阀，所述的储水箱内设置有水泵，所述的水泵通过进水管和水层顶部连通；所述的液位显示筒内部设置有和液位显示筒内壁紧贴的过滤网板，所述的过滤网板上方连接有T型提手；所述的水泵、第一电动阀和第二电动阀均电连接电源。
[0009]优选地，所述的柜体远离通槽的外侧连接有开关盒，所述的柜体上开设有开关孔，所述的开关盒和相邻的凹槽之间通过开关孔相连通；所述的开关盒内部靠近柜体的一侧设置有第一导电块，开关盒内部远离柜体的一侧设置有第二导电块，所述的第一导电块和第二导电块之间设置有第三导电块，所述的开关孔内设置有开关棒，所述的开关棒一端位于凹槽内，另一端贯穿第一导电块和第三导电块固定连接，开关棒的截面直径小于第一导电块和第三导电块的截面直径；所述的第三导电块远离开关棒的侧面和开关盒内壁之间连接有弹簧；所述的风机和水泵通过开关盒内的第三导电块和第二导电块与电源电连接；所述的第一电动阀和第二电动阀开关盒内的第三导电块和第一导电块与电源电连接。
[0010]优选地，所述的储水箱内部设置有制冷设备，所述的制冷设备包括制冷管道和圆形旋转腔，所述的制冷管道的一端和储水箱顶端连通，且连通处的外侧旋转连接有盖板；所述的制冷管道从连通处垂直向下后又弯曲成水平状，水平处的中部设置有圆形旋转腔，圆形旋转腔远离盖板的一侧设置有出球口；所述的制冷设备内设置有制冷球，所述的圆形旋转腔内部旋转连接有转轴，所述的转轴的一端贯穿制冷管道后连接动力设备，位于圆形旋转腔内部的转轴侧面连接有两个转动页，两个转动页呈S型。
[0011]优选地，所述的制冷设备表面设置有防水罩，所述的防水罩表面分别位于转轴的上方和下方分别连接有第一限位块和第二限位块；所述的动力设备包括浮块，浮块位于储水箱内，所述的浮块上表面连接有连接杆，所述的连接杆贯穿第一限位块和第二限位块；所述的转轴表面设置有齿轮齿，所述的连接杆靠近转轴的表面设置有有部分的转动齿，所述的齿轮齿和转动齿啮合。
[0012]优选地，所述的制冷球由硝酸铵或硝石制成。
[0013]
3.有益效果相比于现有技术，本发明的优点在于：本发明通过对进入配电柜内的空气进行过滤吸附和降温处理，从而能够在风机在作用下持续不断的对配电柜进行散热，还不会使外界的污物污染配电柜导致其发生故障。
附图说明

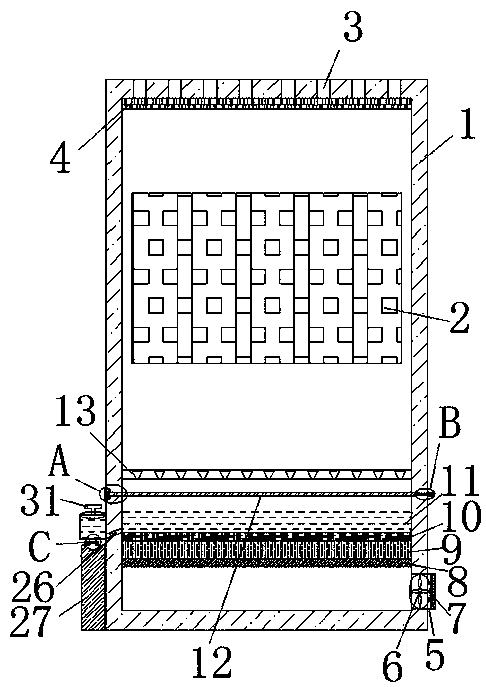

[0014]图1为本发明的结构示意图；图2为本发明图1中A处放大图；图3为本发明图1中B处放大图；图4为本发明图1中C处放大图；图5为本发明储水箱的结构示意图；图6为本发明图5中D-D处剖面图；图7为本发明图6中E-E处剖面图；图8为本发明储水箱制冷时的工作状态图。
[0015]图中标号说明：1、柜体；2、开关元件；3、散热孔；4、单项透气膜；5、进气口；6、风机；7、粗过滤网；8、细过滤网；9、分子筛吸附层；10、疏水透气膜；11、水层；12、干燥层；13、底板；14、凹槽；15、通槽；16、橡胶塞把；17、梯形槽；18、开关盒；19、开关孔；20、开关棒；21、第一导电块；22、第二导电块；23、第三导电块；24、弹簧；25、液位显示筒；26、第一电动阀；27、储水箱；28、第二电动阀；29、水泵；30、过滤网板；31、T型提手；32、制冷设备；33、圆形旋转腔；34、盖板；35、制冷球；36、转轴；37、转动页；38、防水罩；39、第一限位块；40、第二限位块；41、浮块；42、连接杆；43、齿轮齿；44、转动齿；45、出球口。
具体实施方式
[0016]下面将结合本发明实施例中的附图；对本发明实施例中的技术方案进行清楚、完整地描述；显然；所描述的实施例仅仅是本发明一部分实施例；而不是全部的实施例。基于本发明中的实施例；本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例；都属于本发明保护的范围。
[0017]实施例1：请参阅图1，一种煤矿机电设备用散热效果好的电力配电柜，包括柜体1，柜体1内设置有若干开关元件2，柜体1顶端开设有散热孔3，柜体1内顶面连接有单项透气膜4；柜体1的底端开设有进气口5，进气口5内设置有风机6，进气口5远离柜体1的一端连接有粗过滤网7，风机6电连接电源。
[0018]使风机接通电源后，在风机的作用下外界的空气进入到进气口中，粗过滤网能够过滤掉较大的一些污物，如灰尘，树叶，石子等；进入柜体内的空气能够在风机的作用下将柜体内的热量带走，通过柜体上方的散热孔出去，散热孔底端设置有的单项透气膜能够防止外界的气流以及污物进入到柜体内。
[0019]实施例2：如图1所示，柜体1内底部从下到上依次设置有细过滤网8、分子筛吸附层9、疏水透气膜10、水层11、干燥层12和镂空的底板13，细过滤网8位于进气口5上方。
[0020]空气进入到首先是经过细过滤网8进行再一次的过滤，然后空气经过分子筛吸附层9进行吸附净化，分子筛吸附层9的作用一方面是吸附，净化空气，另一方面是起到支撑疏水透气膜10，进而支撑水层11中的水，然后空气通过疏水透气膜后进入水层，进入水层的作用有两点，一方面是净化空气，另一方面是对空气进行降温，经过水层的空气湿度较大，所以需要经过干燥层进行干燥后经过底板，然后将开关元件2散发的热量带走；若本发明体积较小，则底板就是用于放置检修的工作，若本发明体积较大，则底板就是用来支撑人体的；底板和柜体内壁固定连接。
[0021]实施例3：如图1和2所示，底板13和水层11之间的柜体1内壁开设有凹槽14，凹槽14的一侧开设有通槽15，通槽15贯穿柜体1，干燥层12从通槽15插入到凹槽14内；干燥层12的一端设置有圆台形的橡胶塞把16，通槽15远离凹槽14的一端为和橡胶塞把16相匹配的梯形槽17。
[0022]干燥层在使用的过程中，会逐渐的变得湿润，所以干燥层需要定期的进行更换，所以通过在柜体1内壁开设有凹槽14，凹槽14的一侧开设有通槽15，通槽15贯穿柜体1，干燥层12从通槽15插入到凹槽14内的方式，从而实现对干燥层的更换。
[0023]实施例4：如图1和4所示，柜体1的外侧设置有液位显示筒25，液位显示筒25底部和水层11的底部之间通过位于柜体1内部的出水管连通，出水管上设置有第一电动阀26；液位显示筒25底端连接有储水箱27，储水箱27和液位显示筒25之间设置有第二电动阀28，储水箱27内设置有水泵29，水泵29通过进水管和水层11顶部连通；液位显示筒25内部设置有和液位显示筒25内壁紧贴的过滤网板30，过滤网板30上方连接有T型提手31；水泵29、第一电动阀26和第二电动阀28均电连接电源。
[0024]水层在使用的过程中，由于空气会带走水层中的水分到干燥层中，所以水层中的水分会逐渐减少，基于此，水层中的水需要及时的补充，否则起不到上述的效果，所以通过液位显示筒25能够清楚水层的液位，另外，水层中的水体中可能时间久了会滋生细菌或者是含有污物，这个需要及时进行清楚，所以需要定期的将水层中的水放出，液位显示筒25的底端低于水层的底端，所以打开第一电动阀26和第二电动阀28后，水层中的水会经过液位显示筒25后流入到储水箱27中，污物会留在液位显示筒25内的过滤网板30上，这样进入到储水箱27中的水便是净化后的，另外过滤网板30上的污物通过T型提手31提拉过滤网板30取出，然后进行清理；净化后位于储水箱27中的水在水泵29和进水管的作用下重新流入到水层中，说明书附图中的进水管未画出，进水管和水层上方的柜体连通，另外进水管上设置有阀门，放置空气从进水管溢出。
[0025]实施例5：如图1-4所示，柜体远离通槽15的外侧连接有开关盒18，柜体1上开设有开关孔19，开关盒18和相邻的凹槽14之间通过开关孔19相连通；开关盒18内部靠近柜体1的一侧设置有第一导电块21，开关盒18内部远离柜体的一侧设置有第二导电块22，第一导电块21和第二导电块22之间设置有第三导电块23，开关孔19内设置有开关棒20，开关棒20一端位于凹槽14内，另一端贯穿第一导电块21和第三导电块23固定连接，开关棒20的截面直径小于第一导电块21和第三导电块23的截面直径；第三导电块23远离开关棒20的侧面和开关盒18内壁之间连接有弹簧24；风机6和水泵29通过开关盒18内的第三导电块23和第二导电块22与电源电连接；第一电动阀26和第二电动阀28开关盒18内的第三导电块23和第一导电块21与电源电连接。
[0026]如上所述，需要人为的进行操作，而为了实现操作的联动性，本发明增加了开关盒18，如图3所示，当干燥层插入到凹槽14后，会挤压开关棒20进行使开关棒向右移动直至使第三导电块23和第二导电块22接触，从而使风机6、水泵29、第三导电块23和第二导电块22以及电源之间形成串联的闭合回路，使风机6与水泵29开始工作，在弹簧的弹力下回挤压干燥层向左移动，但是橡胶材质的橡胶塞把16会和梯形槽17相匹配且紧密接触，增大摩擦力，从而其摩擦力大于弹簧弹力，不仅如此，干燥层与凹槽之间形成的摩擦力也大于弹簧弹力，所以即便是橡胶塞把16没有和梯形槽17接触，弹簧也无法撼动干燥层；当干燥层抽出后，没有干燥层则不能对空气进行干燥，湿润的空气可能会造成配电柜短路，所以干燥层抽出后需要使风机停止工作，插上后需要使风机同时工作；同理，干燥层抽出后需要使水层中的水流出，此时通过在弹簧的作用下第三导电块23和第一导电块21接触，从而使第一电动阀26、第二电动阀28和电源形成闭合回路，从而水层中的水从出水管流出，这样也能够避免即便风机还在工作或者是空气依旧会进入柜体，没有水层就不会使空气湿润了，进一步的不会导致配电柜出现短路的情况，当干燥层插上后，风机工作的同同时也会是水泵工作，使储水箱内的水流进水层中，水泵为防水水泵，其上自带控制装置，控制水泵工作一段时间后自动的断电，否则总不能让水泵一直工作，储水箱内的水干了还在工作，另外也不能让水层中的水和干燥层接触；进水管的截面直径是一定的，所以水泵的功率也是一定的，所以每秒的流量也是一定的，通过控制水泵工作的时间就能够控制水层内进入的水量；上述通过干燥层的插入和取出，从而通过开关盒18控制装个装置的工作情况，从而实现联动控制，节省人力，将繁杂的步骤简化，实现自动化。
[0027]实施例6：如图1和5-8所示，储水箱27内部设置有制冷设备32，制冷设备包括制冷管道和圆形旋转腔33，制冷管道的一端和储水箱27顶端连通，且连通处的外侧旋转连接有盖板34；制冷管道从连通处垂直向下后又弯曲成水平状，水平处的中部设置有圆形旋转腔33，圆形旋转腔33远离盖板34的一侧设置有出球口45；制冷设备32内设置有制冷球35，圆形旋转腔33内部旋转连接有转轴36，转轴36的一端贯穿制冷管道后连接动力设备，位于圆形旋转腔33内部的转轴36侧面连接有两个转动页37，两个转动页37呈S型。
[0028]制冷设备32表面设置有防水罩38，防水罩38表面分别位于转轴36的上方和下方分别连接有第一限位块39和第二限位块40；动力设备包括浮块41，浮块41位于储水箱27内，浮块41上表面连接有连接杆42，连接杆42贯穿第一限位块39和第二限位块40；转轴36表面设置有齿轮齿43，连接杆42靠近转轴36的表面设置有有部分的转动齿44，齿轮齿43和转动齿44啮合。
[0029]制冷球35由硝酸铵或硝石制成。
[0030]水层内的水流入到液位显示筒再流入到储水箱中，只实现了净化的作用，然而其温度并未实现降低，本实施例则实现对进入储水箱内的水进行降温处理；水层中的水从储水箱上方落下，防水罩能够尽可能的避免制冷设备遭到水淋，另外储水箱内的水液面逐渐升高，并且带动浮块上升，进而带动连接杆也上升，浮块未上升之前制冷设备的状态如图5所示，当连接杆上升到如图7所示位置，即转动齿和转轴的齿轮齿啮合连接的时候，在转动齿的作用下带动转轴进而带动转动页从如图5所示的状态逆时针旋转180°，在旋转的过程中能够带动一个制冷球运动，达到如图8所示状态，然后转动页停止，此时连接杆可能继续上升，这个不影响制冷设备工作，因为此时连接杆已经不和转轴啮合连接了，转动页停止了，但是制冷球35在惯性的作用下向右滚动，然后从出球口滚出到储水箱内，使制冷球和水接触，发生反应，制冷球的材质由与水反应能够吸热的材料制成，如硝酸铵或硝石，也不排除其他材料，另外为了避免材料用量太大，制冷球35优选为空心结构，这样能够增大与水反应的表面积；另外储水箱内的高度不能高于出球口的位置；当水泵工作后，储水箱内的液面高度下降，此时连接杆上的转动齿会再次和转轴上的齿轮齿啮合连接，进而带动转动页顺时针旋转，从图8所示位置达到图5所示位置；为了避免连接杆上升的过程中无法通过转动齿带动转轴运动而导致连接杆发生弯曲的情况出现，所以本发在转轴的上下位置分别设置有第一限位块和第二限位块，从而避免连接杆的位置发生偏移，只要连接杆上升，则必须通过转动齿带动转轴旋转；仅通过浮力实现转动页旋转，为了能够实现这个工作，首先需要浮体的底面面积要尽可能的大，另外转轴的一端是圆形旋转腔内壁是旋转连接，另一端贯穿圆形旋转腔内壁和防水罩延伸向外的，所以要求旋转处的摩擦力尽可能的小；本发明通过上述技术手段，能够实现对配电柜进行高效的散热。
[0031]以上所述；仅为本发明较佳的具体实施方式；但本发明的保护范围并不局限于此；任何熟悉本技术领域的技术人员在本发明揭露的技术范围内；根据本发明的技术方案及其改进构思加以等同替换或改变；都应涵盖在本发明的保护范围内。
