本发明公开了一种除水U盘，其特征在于，包括：U盘壳体、U盘机芯、USB接口、蓄力装置、U盘盖、外滑盖、外圆环；另外还有一种除水U盘，其特征在于，包括：U盘壳体、U盘机芯、USB接口、蓄力装置、U盘盖、手握柄；总的发明构思一样，两者区别在于，结构上的差别。所实现的效果，根据发条原理，通过连接机构不同，达到相似的除水效果，同时连接机构不同对U盘整体结构达到的防摔，防压效果。

权利要求

1.除水U盘，包括U盘壳体、U盘机芯、USB接口和U盘盖，其特征在于，所述U盘壳体的两端均设有开口；所述U盘机芯穿过U盘壳体一端的开口位置，另一端与USB接口相连；所述USB接口设置在U盘壳体另一端的开口位置；所述U盘盖可直接盖合U盘壳体两端；还包括外滑盖，所述外滑盖设置在U盘壳体外部；外圆环，所述外圆环固定连接在U盘壳体中部，在U盘壳体中部形成一圈圆环，所述外圆环在外滑盖内部，用于配合外滑盖转动输入轴蓄力装置，所述蓄力装置包括:卷紧片状钢条、输入轴、输出轴；所述输入轴端与外圆环通过轴承连接，输出轴端与U盘机芯和USB接口分别通过轴承连接。

2.根据权利要求1所述的除水U盘，其特征在于：所述外滑盖滑动的上下两端设有限位块。

3.根据权利要求1所述的除水U盘，其特征在于：所述U盘盖与U盘壳体采用螺纹连接方式连接。

4.除水U盘，包括：U盘壳体、U盘机芯、USB接口和U盘盖，其特征在于：所述U盘壳体的两端设有开口；所述U盘机芯设置在U盘壳体上的开口位置，一端与USB接口相连，另一端位于U盘壳体的外部；所述USB接口设置在U盘壳体上的另一个开口位置，一端与U盘机芯相连，另一端位于U盘壳体的外部；所述U盘盖可直接盖合U盘壳体两端；还包括手握柄，所述手握柄连接在蓄力装置输入轴端；蓄力装置，所述蓄力装置包括:卷紧片状钢条、输入轴、输出轴，所述输入轴和输出轴直接与手持柄连接，所述卷紧片状钢条位于蓄力装置内部与输出轴相连。

5.根据权利要求4所述的除水U盘，其特征在于：所述手握柄与蓄力装置榫接，榫接头穿过U盘壳体与蓄力装置输入端连接。

6.根据权利要求4所述的除水U盘，其特征在于：所述输入轴与输出轴为一根连接轴。

说明书

一种除水U盘

技术领域

[0001]本发明涉及一种U盘，特别涉及一种U盘进水后除水装置。

背景技术

[0002]U盘是现代社会使用很广泛的便携式移动存储设备，现有的U盘多数采用塑料或者金属材质制作外壳，壳体和盖体之间难免会有缝隙，U盘遇水时没有产生防水的机构，U盘进水后也不能及时除去U盘内的水分。

[0003]现有专利，公告号CN106295782A；该发明公开了：一种多功能U盘，包括U盘本体和U盘盖，U盘本体由U盘机芯、U盘壳体和USB接口构成，U盘壳体的一端设有开口，U盘机芯设置在U盘壳体的内部；USB接口设置在U盘壳体上的开口位置，一端与U盘机芯相连，另一端位于U盘壳体的外部；U盘壳体的外表面上设有网罩，U盘壳体上位于网罩的范围内设有散热小孔，散热小孔内设有过滤棉，网罩的一端设有网罩开口，网罩开口处设有与网罩活动连接的网罩板，网罩板上与网罩连接位置相对的一边设有卡扣，上述U盘盖的内部布置有磁铁，且U盘盖内侧设有吸水棉。现有技术中依靠吸水棉吸附USB接口的水分来达到吸水的效果，。

[0004]针对上述技术方案，现有技术还有未解决的问题：除水效果差，吸水棉不能除去USB接口内部和U盘机芯上的水分。

发明内容

[0005]本发明提供了一种克服上述不足的除水U盘，以达到U盘进水后,快速除去U盘内部水分的目的。

[0006]本发明提供的一种基础方案是：除水U盘，包括：所述U盘壳体的两端均设有开口；所述U盘机芯穿过U盘壳体一端的开口位置，另一端与USB接口相连；所述USB接口设置在U盘壳体另一端的开口位置；所述U盘盖直接盖合U盘壳体两端；还包括外滑盖，所述外滑盖设置在U盘壳体外部；外圆环，所述外圆环固定连接在U盘壳体中部，在U盘壳体中部形成一圈圆环，所述外圆环在外滑盖内部，用于配合外滑盖转动输入轴；蓄力装置，所述蓄力装置包括:卷紧片状钢条、输入轴、输出轴，所述卷紧片状钢条位于蓄力装置内部与输出轴相连；所述输入轴端与外圆环通过轴承连接，输出轴端与U盘机芯和USB接口分别通过轴承连接。

[0007]基础方案的工作原理：当U盘掉水中，U盘机芯进水，为了及时处理U盘内的存储信息。首先滑动外滑盖至USB接口端，然后顺时针转动U盘壳体，蓄力装置输入轴转动，卷紧片状钢条收缩，再后打开U盘壳体两端U盘盖，让U盘机芯和USB接口充分暴露在空气中，最后松开U盘本体，蓄力装置卷紧片状钢条缓慢变松、输出轴连接U盘机芯与USB接口共同回转，U盘本体内部水滴做离心转动。重复几次上述过程，U盘机芯和USB接口达到完全除水。

[0008]基础方案的有益效果是：U盘本体，把整个U盘结构连接为一个整体，结构简单、稳固。U盘壳体，阻止水分进入蓄力装置，对U盘机芯和USB接口连接部的保护作用。U盘机芯，存储信息主要部分。USB接口，读入或者输出U盘信息的外部接口。

[0009]蓄力装置，对整个U盘装置除水机构动力的转动点，U盘机芯和USB接口相对U盘壳体转动的输入、输出点。U盘盖，用于盖合U盘壳体两端，保护杂物或者水分进入U盘机芯和USB接口；U盘转动除水时，U盘的打开，把甩出的水分充分暴露在空气中，以免水分继续留在壳体内，对除水效果更好。

[0010]外滑盖，用于外层保护它盖住的U盘区域的第一保护层，防止U盘掉落，防止U盘被压坏；通过外滑盖与外圆环结合达到U盘壳体与U盘机芯和USB接口中间部相对转动，便于U盘除水速度。外圆环，防止外滑盖的滑落，与外滑盖结合稳固U盘整体机构，防止转动零件的松动。

[0011]优选方案一：作为基础方案的优选，有益效果：外滑盖内侧的限位块用于保护外滑盖在外圆环外上下滑动不会掉落。

[0012]优选方案二：作为基础方案的优选，有益效果：螺纹连接的方式相对于盖合，U盘盖与U盘壳体连接机构更紧密，防水性更好；U盘盖长期使用时，经常打开，盖合，会导致U盘盖松动，而如果是使用螺纹连接的方式就不会出现松动，结构使用时间更久。

[0013]本发明提供的另一种基础方案是：除水U盘，包括：U盘壳体、U盘机芯、USB接口和U盘盖，所述U盘壳体的两端设有开口；所述U盘机芯设置在U盘壳体上的开口位置，一端与USB接口相连，另一端位于U盘壳体的外部；所述USB接口设置在U盘壳体上的开口位置，一端与U盘机芯相连，另一端位于U盘壳体的外部；所述U盘盖直接盖合U盘壳体两端；还包括手握柄，所述手握柄连接在蓄力装置输入轴端；蓄力装置，所述蓄力装置包括:卷紧片状钢条、输入轴、输出轴，所述输入轴和输出轴直接与手持柄连接。

[0014]上述方案与基础方案类似，也是通过离心力的作用除去水，只是在转动方向上由水平转动改为竖直方向上的转动。上述方案原理：当U盘机芯进水时，想快速除水读取U盘里面的信息，U盘水平放置，手持柄水平顺时针转动，或者U盘本体逆时针转动，带动蓄力装置输入轴转动，卷紧片状钢条收缩，然后打开U盘壳体两端U盘盖，让U盘机芯和USB接口充分暴露在空气中，最后松开U盘本体，蓄力装置卷紧片状钢条缓慢变松，蓄力装置带动U盘本体做顺时针的回转，U盘本体内部水滴做离心转动。重复几次上述过程，U盘机芯和USB接口达到完全除水。

[0015]优选方案三：作为基础方案的优选，有益效果：手握柄的结构紧固，对U盘有防摔，防压的作用。

[0016]优选方案四：作为基础方案的优选，有益效果：由于输入轴与输出轴为一个整体，手握柄转动起来更方便，蓄力装置回转结构更稳定。

附图说明

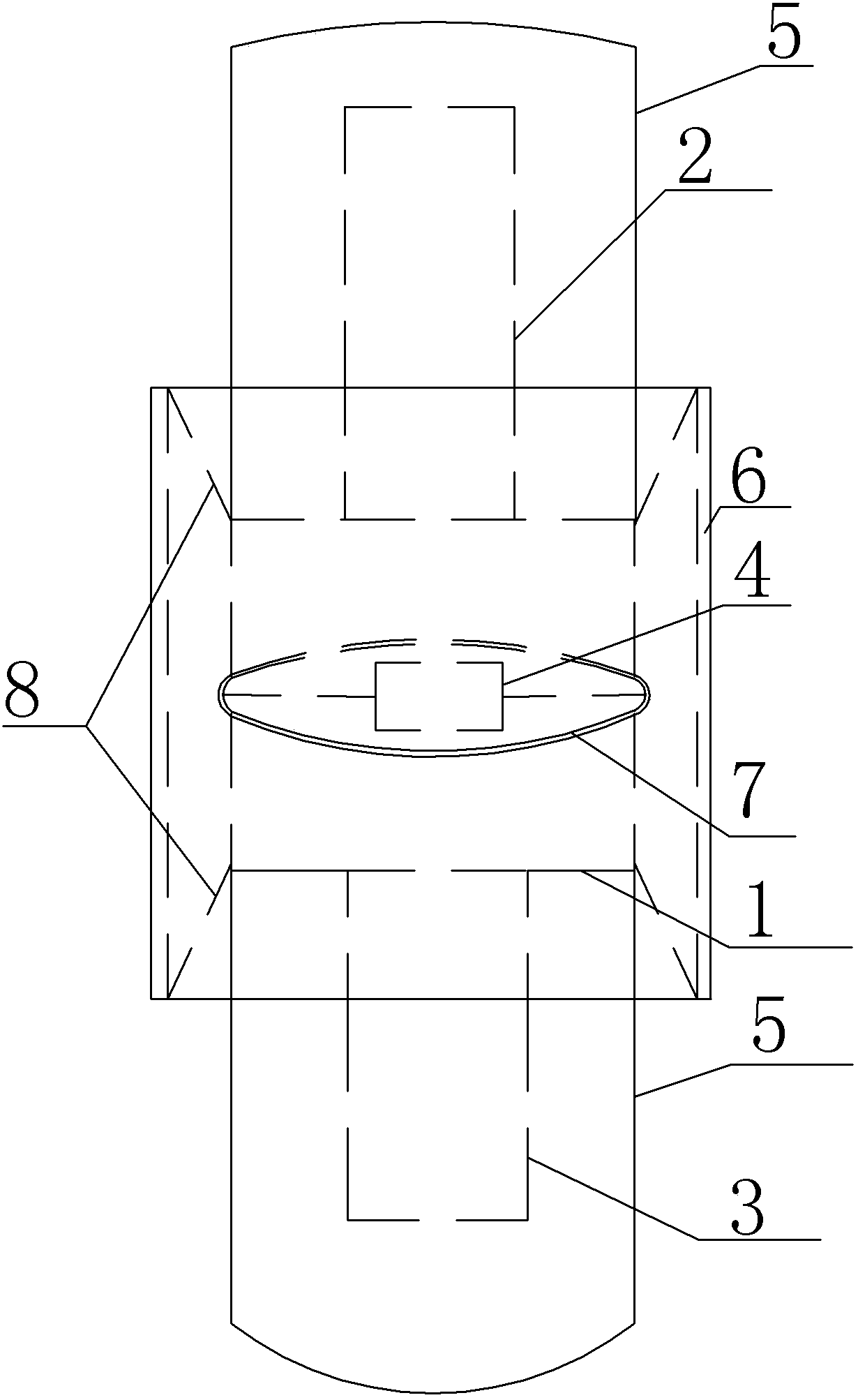

[0017]图1为本发明除水U盘实施例1的主视图；图2为实施例1的局部剖面图；图3为本发明除水U盘实施例2的主视图。

具体实施方式

[0018]下面通过具体实施方式对本发明作进一步详细的说明：说明书附图中的附图标记包括：U盘壳体1、U盘机芯2、USB接口3、蓄力装置4、U盘盖5、外滑盖6、外圆环7、限位块8、手握柄10、输入轴11、输出轴12。

[0019]实施例1本实施U盘特点，U盘进水以后，为了快速除去本发明U盘内的水。如果不除水导致后果，U盘损坏，还有可能烧毁读取或者读入装置电路线，U盘内的信息或者接入U盘的装置内的信息都有丢失的可能性。本实施例公开的是两种除水U盘，第一种除水U盘，包括：U盘壳体1、U盘机芯2、USB接口3、蓄力装置4、U盘盖5、外滑盖6、外圆环7、输入轴11、输出轴12。

[0020]实施例2本实施例中的除水U盘，包括：U盘壳体1、U盘机芯2、USB接口3、蓄力装置4、U盘盖5、手握柄10。

[0021]两种除水U盘结构上有些不同，但工作所应用的原理基本相似。本实施例U盘壳体1的两端设有开口，主要为了清除U盘机芯2的水份，便于U盘整体内部结构和水份能充分暴露在空气中；本实施例U盘机芯2设置在U盘壳体1上的开口位置，一端与USB接口3相连，另一端位于U盘壳体1的外部；本实施例USB接口设置在U盘壳体1上的开口位置，一端与U盘机芯2相连，另一端位于U盘壳体1的外部，本实施例中限位块8，用于防止外滑盖6上下滑动时，外滑盖6相对于外圆环7脱落。

[0022]本实施例所述蓄力装置4为发条，如图1、2所示，其工作原理跟手表发条机制相似，输入轴11连接在外圆环7上，输出轴端连接在U盘壳体1上，外圆环7和U盘壳体1带动输入11顺时针转动，发条上紧，卷紧片状钢条收缩，发条上紧后，停止转动，手握外滑盖，然后手松开U盘壳体1，卷紧片状钢条慢慢放松，弹性势能转化为输出轴12的动能，输出轴12带动U盘机芯2与USB接口3连接处逆时针共同回转。从而U盘机芯2和USB接口3上的水做离心运动，甩出U盘本体，达到除水作用。

[0023]如图3所示，输入轴、输出轴直接与手握柄10的榫头连接，其工作原理跟玩具车的发条机制相似，由手握柄10相对于U盘本体顺时针转动时，榫头与带动输入齿轮转动，内部齿轮带动中心轴收缩卷紧片状钢条；卷紧片状钢条上紧后，停止转动；然后握住手持柄10，松开U盘，让U盘围绕榫头与输入、输出轴进行逆时针回转。

[0024]发条原理，发条的能量会随着机芯的运行逐渐减弱，根据杠杆力矩原理：当发条被上满，它的力矩最大（力矩杠杆最长），因此发条前端需要以较小的力量输出。运行一段时间后，紧紧盘在发条轴上的发条会慢慢松开，它的能量随之下降。当能量即将耗尽时，发条末端的力矩最小（力矩杠杆最短），此时输出的力量也随之变小，因而传动力量需加大才能维持机芯运行。力矩量变的过程中（发条上满走时偏快，能量下降走时偏慢），机芯的走时精准度完全是前前后后的平均值。

[0025]以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
