本发明涉及一种市政用工具，更具体的说是一种多功能市政除冰雪装置，包括支撑机构、防护机构、把手机构、施力机构、缓冲机构、除冰雪机构，装置用于市政除冰除雪，实用性强，还能够辅助工人在光滑的地面上行走，安全性好。支撑机构与防护机构相连接，把手机构与施力机构均设置在防护机构上，缓冲机构的一端与防护机构相连接，缓冲机构的另一端与除冰雪机构相连接。

权利要求

1.一种多功能市政除冰雪装置，包括支撑机构(1)、防护机构(2)、把手机构(3)、施力机构(4)、缓冲机构(5)、除冰雪机构(6)，其特征在于：支撑机构(1)包括腋下托环架(1-1)、缓冲棉环(1-2)、固定架(1-3)、锁定螺栓(1-4)、插槽(1-5)，缓冲棉环(1-2)设置在腋下托环架(1-1)中，插槽(1-5)设置在固定架(1-3)中，腋下托环架(1-1)插入插槽(1-5)中，腋下托环架(1-1)通过锁定螺栓(1-4)固定在插槽(1-5)中；防护机构(2)包括连接杆(2-1)、支架(2-2)、阶梯孔一(2-3)、限位活动块(2-4)、插孔一(2-5)、螺纹孔一(2-6)、锁定螺钉一(2-7)、弹簧一(2-8)，连接杆(2-1)的一端与固定架(1-3)相连接，连接杆(2-1)的另一端与限位活动块(2-4)相连接，限位活动块(2-4)活动设置在阶梯孔一(2-3)中，阶梯孔一(2-3)设置在支架(2-2)中，弹簧一(2-8)设置在阶梯孔一(2-3)中，并且弹簧一(2-8)的一端与阶梯孔一(2-3)相接触，弹簧一(2-8)的另一端与限位活动块(2-4)相接触；螺纹孔一(2-6)设置在支架(2-2)上，并且螺纹孔一(2-6)与阶梯孔一(2-3)相连通，锁定螺钉一(2-7)与螺纹孔一(2-6)螺纹连接，插孔一(2-5)设置在限位活动块(2-4)上，并且锁定螺钉一(2-7)可插入插孔一(2-5)中；把手机构(3)包括通槽(3-1)、固定杆(3-2)、插孔二(3-3)、螺纹孔二(3-4)、锁定螺钉二(3-5)、把手(3-6)，通槽(3-1)设置在支架(2-2)上，并且贯穿支架(2-2)，螺纹孔二(3-4)设置在支架(2-2)上，并且螺纹孔二(3-4)与通槽(3-1)相连通，锁定螺钉二(3-5)与螺纹孔二(3-4)螺纹连接，锁定螺钉二(3-5)可插入到插孔二(3-3)中，插孔二(3-3)有多个，均布在固定杆(3-2)上，固定杆(3-2)的个数为两个，把手(3-6)的两端均与固定杆(3-2)相连接；施力机构(4)包括阶梯槽一(4-1)、调节块一(4-2)、螺纹孔三(4-3)、锁定螺钉三(4-4)、胶垫(4-5)、阶梯槽二(4-6)、调节块二(4-7)、弹簧二(4-8)、把手环架(4-9)、螺纹孔四(4-10)、锁定螺钉四(4-11)，阶梯槽一(4-1)设置在支架(2-2)上，调节块一(4-2)设置在阶梯槽一(4-1)中，螺纹孔三(4-3)设置在支架(2-2)上，并且螺纹孔三(4-3)与阶梯槽一(4-1)相连通，锁定螺钉三(4-4)与螺纹孔三(4-3)螺纹连接，胶垫(4-5)安装在锁定螺钉三(4-4)上；阶梯槽二(4-6)设置在调节块一(4-2)中，调节块二(4-7)与弹簧二(4-8)均设置在阶梯槽二(4-6)中，并且弹簧二(4-8)的一端与调节块二(4-7)相连接，弹簧二(4-8)的另一端与阶梯槽二(4-6)相连接，螺纹孔四(4-10)设置在调节块一(4-2)上，并且螺纹孔四(4-10)与阶梯槽二(4-6)相连通，锁定螺钉四(4-11)与螺纹孔四(4-10)螺纹连接，把手环架(4-9)安装在调节块二(4-7)上；缓冲机构(5)包括方形插槽一(5-1)、方形插板一(5-2)、插孔三(5-3)、螺纹孔五(5-4)、锁定螺钉五(5-5)、固定板(5-6)、凸起(5-7)、连接杆(5-8)、圆板(5-9)、底架(5-10)、弹簧三(5-11)、阶梯孔二(5-12)、锁定螺钉孔(5-13)、胶圈(5-14)、锁定螺钉五(5-15)、插孔四(5-16)、方形插槽二(5-17)、螺纹孔六(5-18)、锁定螺钉六(5-19)、插孔五(5-20)，方形插槽一(5-1)设置在方形插板一(5-2)上，螺纹孔五(5-4)设置在方形插板一(5-2)上，并且螺纹孔五(5-4)与方形插槽一(5-1)相连通，锁定螺钉五(5-5)与螺纹孔五(5-4)螺纹连接，方形插板一(5-2)可插入方形插槽一(5-1)中，插孔三(5-3)设置在方形插板一(5-2)上，并且锁定螺钉五(5-5)与插孔三(5-3)相对应；固定板(5-6)的上端与方形插板一(5-2)相连接，固定板(5-6)的下端与连接杆(5-8)相连接，凸起(5-7)安装在固定板(5-6)上；连接杆(5-8)与圆板(5-9)相连接，圆板(5-9)活动设置在阶梯孔二(5-12)中，阶梯孔二(5-12)设置在底架(5-10)中，弹簧三(5-11)设置在阶梯孔二(5-12)中，并且弹簧三(5-11)的一端与圆板(5-9)相接触，弹簧三(5-11)的另一端与阶梯孔二(5-12)相接触，插孔四(5-16)设置在圆板(5-9)中，锁定螺钉孔(5-13)设置在底架(5-10)中，并且锁定螺钉孔(5-13)与阶梯孔二(5-12)相连通，胶圈(5-14)设置在锁定螺钉孔(5-13)中，锁定螺钉五(5-15)插入锁定螺钉孔(5-13)中，并且锁定螺钉五(5-15)与胶圈(5-14)相接触，锁定螺钉五(5-15)与插孔四(5-16)相对应；方形插槽二(5-17)设置在底架(5-10)中，螺纹孔六(5-18)设置在底架(5-10)中，并且方形插槽二(5-17)与螺纹孔六(5-18)相连通，锁定螺钉六(5-19)与螺纹孔六(5-18)螺纹连接；除冰雪机构(6)包括除冰雪架(6-1)、方形插板二(6-2)、螺纹盲孔(6-3)、脚放置板(6-4)、圆柱杆一(6-5)、铲雪板(6-6)、十字型板(6-7)、外螺纹环(6-8)、安装架(6-9)、内螺纹环(6-10)、螺纹圆槽(6-11)、限位环(6-12)、圆柱杆二(6-13)、锥头一(6-14)、锥头二(6-15)，方形插板二(6-2)可插入方形插槽二(5-17)中，插孔五(5-20)设置在方形插板二(6-2)中，锁定螺钉六(5-19)可插入插孔五(5-20)中，除冰雪架(6-1)与方形插板二(6-2)相连接；螺纹盲孔(6-3)设置在除冰雪架(6-1)上，脚放置板(6-4)安装在除冰雪架(6-1)上，圆柱杆一(6-5)与螺纹盲孔(6-3)螺纹连接，并且圆柱杆一(6-5)的一端安装有铲雪板(6-6)，圆柱杆一(6-5)的另一端安装有十字型板(6-7)；外螺纹环(6-8)安装在除冰雪架(6-1)上，内螺纹环(6-10)安装在安装架(6-9)上，并且外螺纹环(6-8)与内螺纹环(6-10)螺纹连接，螺纹圆槽(6-11)与限位环(6-12)均设置在安装架(6-9)上，圆柱杆二(6-13)与螺纹圆槽(6-11)螺纹连接，并且圆柱杆二(6-13)的一端安装有锥头一(6-14)，圆柱杆二(6-13)的另一端安装有锥头二(6-15)；支撑机构(1)与防护机构(2)相连接，把手机构(3)与施力机构(4)均设置在防护机构(2)上，缓冲机构(5)的一端与防护机构(2)相连接，缓冲机构(5)的另一端与除冰雪机构(6)相连接。

2.根据权利要求1所述的一种多功能市政除冰雪装置，其特征在于：所述的腋下托环架(1-1)与把手环架(4-9)的材料均为不锈钢。

3.根据权利要求1所述的一种多功能市政除冰雪装置，其特征在于：所述的固定杆(3-2)的个数为两个。

4.根据权利要求1所述的一种多功能市政除冰雪装置，其特征在于：所述的脚放置板(6-4)上设有防滑垫。

5.根据权利要求1所述的一种多功能市政除冰雪装置，其特征在于：所述的施力机构(4)的个数为两个。

说明书

一种多功能市政除冰雪装置

技术领域

[0001]本发明涉及一种市政用工具，更具体的说是一种多功能市政除冰雪装置。

背景技术

[0002]在寒冷的冬季，城市中时常会发生地面道路结冰的情况，因此而发生的车祸不在少数，但是现在市政工人用到的除冰装置就是简单的铁锨，使用十分不方便，除冰效果差，尤其是厚厚的冰层不好除，所以设计一种多功能市政除冰雪装置来解决这一问题。

发明内容

[0003]本发明主要解决的技术问题是提供一种多功能市政除冰雪装置，装置用于市政除冰除雪，实用性强，还能够辅助工人在光滑的地面上行走，安全性好。

[0004]为解决上述技术问题，本发明涉及一种市政用工具，更具体的说是一种多功能市政除冰雪装置，包括支撑机构、防护机构、把手机构、施力机构、缓冲机构、除冰雪机构，装置用于市政除冰除雪，实用性强，还能够辅助工人在光滑的地面上行走，安全性好。

[0005]支撑机构包括腋下托环架、缓冲棉环、固定架、锁定螺栓、插槽，缓冲棉环设置在腋下托环架中，插槽设置在固定架中，腋下托环架插入插槽中，腋下托环架通过锁定螺栓固定在插槽中；

[0006]防护机构包括连接杆、支架、阶梯孔一、限位活动块、插孔一、螺纹孔一、锁定螺钉一、弹簧一，连接杆的一端与固定架相连接，连接杆的另一端与限位活动块相连接，限位活动块活动设置在阶梯孔一中，阶梯孔一设置在支架中，弹簧一设置在阶梯孔一中，并且弹簧一的一端与阶梯孔一相接触，弹簧一的另一端与限位活动块相接触；螺纹孔一设置在支架上，并且螺纹孔一与阶梯孔一相连通，锁定螺钉一与螺纹孔一螺纹连接，插孔一设置在限位活动块上，并且锁定螺钉一可插入插孔一中；

[0007]把手机构包括通槽、固定杆、插孔二、螺纹孔二、锁定螺钉二、把手，通槽设置在支架上，并且贯穿支架，螺纹孔二设置在支架上，并且螺纹孔二与通槽相连通，锁定螺钉二与螺纹孔二螺纹连接，锁定螺钉二可插入到插孔二中，插孔二有多个，均布在固定杆上，固定杆的个数为两个，把手的两端均与固定杆相连接；

[0008]施力机构包括阶梯槽一、调节块一、螺纹孔三、锁定螺钉三、胶垫、阶梯槽二、调节块二、弹簧二、把手环架、螺纹孔四、锁定螺钉四，阶梯槽一设置在支架上，调节块一设置在阶梯槽一中，螺纹孔三设置在支架上，并且螺纹孔三与阶梯槽一相连通，锁定螺钉三与螺纹孔三螺纹连接，胶垫安装在锁定螺钉三上；阶梯槽二设置在调节块一中，调节块二与弹簧二均设置在阶梯槽二中，并且弹簧二的一端与调节块二相连接，弹簧二的另一端与阶梯槽二相连接，螺纹孔四设置在调节块一上，并且螺纹孔四与阶梯槽二相连通，锁定螺钉四与螺纹孔四螺纹连接，把手环架安装在调节块二上；

[0009]缓冲机构包括方形插槽一、方形插板一、插孔三、螺纹孔五、锁定螺钉五、固定板、凸起、连接杆、圆板、底架、弹簧三、阶梯孔二、锁定螺钉孔、胶圈、锁定螺钉五、插孔四、方形插槽二、螺纹孔六、锁定螺钉六、插孔五，方形插槽一设置在方形插板一上，螺纹孔五设置在方形插板一上，并且螺纹孔五与方形插槽一相连通，锁定螺钉五与螺纹孔五螺纹连接，方形插板一可插入方形插槽一中，插孔三设置在方形插板一上，并且锁定螺钉五与插孔三相对应；固定板的上端与方形插板一相连接，固定板的下端与连接杆相连接，凸起安装在固定板上；连接杆与圆板相连接，圆板活动设置在阶梯孔二中，阶梯孔二设置在底架中，弹簧三设置在阶梯孔二中，并且弹簧三的一端与圆板相接触，弹簧三的另一端与阶梯孔二相接触，插孔四设置在圆板中，锁定螺钉孔设置在底架中，并且锁定螺钉孔与阶梯孔二相连通，胶圈设置在锁定螺钉孔中，锁定螺钉五插入锁定螺钉孔中，并且锁定螺钉五与胶圈相接触，锁定螺钉五与插孔四相对应；方形插槽二设置在底架中，螺纹孔六设置在底架中，并且方形插槽二与螺纹孔六相连通，锁定螺钉六与螺纹孔六螺纹连接；

[0010]除冰雪机构包括除冰雪架、方形插板二、螺纹盲孔、脚放置板、圆柱杆一、铲雪板、十字型板、外螺纹环、安装架、内螺纹环、螺纹圆槽、限位环、圆柱杆二、锥头一、锥头二，方形插板二可插入方形插槽二中，插孔五设置在方形插板二中，锁定螺钉六可插入插孔五中，除冰雪架与方形插板二相连接；螺纹盲孔设置在除冰雪架上，脚放置板安装在除冰雪架上，圆柱杆一与螺纹盲孔螺纹连接，并且圆柱杆一的一端安装有铲雪板，圆柱杆一的另一端安装有十字型板；外螺纹环安装在除冰雪架上，内螺纹环安装在安装架上，并且外螺纹环与内螺纹环螺纹连接，螺纹圆槽与限位环均设置在安装架上，圆柱杆二与螺纹圆槽螺纹连接，并且圆柱杆二的一端安装有锥头一，圆柱杆二的另一端安装有锥头二；

[0011]支撑机构与防护机构相连接，把手机构与施力机构均设置在防护机构上，缓冲机构的一端与防护机构相连接，缓冲机构的另一端与除冰雪机构相连接。

[0012]作为本技术方案的进一步优化，本发明一种多功能市政除冰雪装置所述的腋下托环架与把手环架的材料均为不锈钢。

[0013]作为本技术方案的进一步优化，本发明一种多功能市政除冰雪装置所述的固定杆的个数为两个。

[0014]作为本技术方案的进一步优化，本发明一种多功能市政除冰雪装置所述的脚放置板上设有防滑垫。

[0015]作为本技术方案的进一步优化，本发明一种多功能市政除冰雪装置所述的施力机构的个数为两个。

[0016]本发明一种多功能市政除冰雪装置的有益效果为：

[0017]本发明一种多功能市政除冰雪装置，装置用于市政除冰除雪，实用性强，还能够辅助工人在光滑的地面上行走，安全性好。

附图说明

[0018]下面结合附图和具体实施方法对本发明做进一步详细的说明。

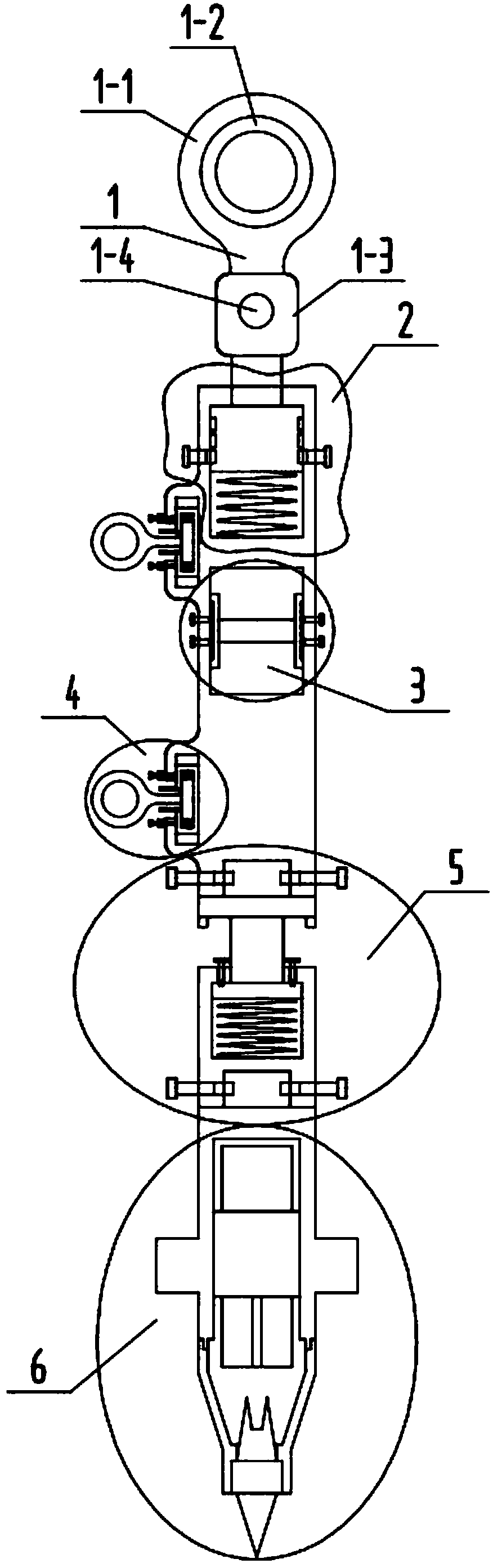

[0019]图1为本发明一种多功能市政除冰雪装置的结构示意图。

[0020]图2为本发明一种多功能市政除冰雪装置中支撑机构1位置调节后的结构示意图。

[0021]图3为本发明一种多功能市政除冰雪装置中除冰雪机构6调节后的结构示意图。

[0022]图4为本发明一种多功能市政除冰雪装置安装架6-9拆卸掉后的结构示意图。

[0023]图5为本发明一种多功能市政除冰雪装置拆卸掉缓冲机构5的结构示意图。

[0024]图6为本发明一种多功能市政除冰雪装置的腋下托环架1-1的安装结构侧视图。

[0025]图7为本发明一种多功能市政除冰雪装置中防护机构2的结构示意图。

[0026]图8为本发明一种多功能市政除冰雪装置中把手机构3的结构示意图。

[0027]图9为本发明一种多功能市政除冰雪装置中施力机构4的结构示意图。

[0028]图10为本发明一种多功能市政除冰雪装置中缓冲机构5的结构示意图。

[0029]图11为本发明一种多功能市政除冰雪装置中除冰雪机构6的结构示意图。

[0030]图12为本发明一种多功能市政除冰雪装置中十字型板6-7的立体结构示意图。

[0031]图中：支撑机构1；腋下托环架1-1；缓冲棉环1-2；固定架1-3；锁定螺栓1-4；插槽1-5；防护机构2；连接杆2-1；支架2-2；阶梯孔一2-3；限位活动块2-4；插孔一2-5；螺纹孔一2-6；锁定螺钉一2-7；弹簧一2-8；把手机构3；通槽3-1；固定杆3-2；插孔二3-3；螺纹孔二3-4；锁定螺钉二3-5；把手3-6；施力机构4；阶梯槽一4-1；调节块一4-2；螺纹孔三4-3；锁定螺钉三4-4；胶垫4-5；阶梯槽二4-6；调节块二4-7；弹簧二4-8；把手环架4-9；螺纹孔四4-10；锁定螺钉四4-11；缓冲机构5；方形插槽一5-1；方形插板一5-2；插孔三5-3；螺纹孔五5-4；锁定螺钉五5-5；固定板5-6；凸起5-7；连接杆5-8；圆板5-9；底架5-10；弹簧三5-11；阶梯孔二5-12；锁定螺钉孔5-13；胶圈5-14；锁定螺钉五5-15；插孔四5-16；方形插槽二5-17；螺纹孔六5-18；锁定螺钉六5-19；插孔五5-20；除冰雪机构6；除冰雪架6-1；方形插板二6-2；螺纹盲孔6-3；脚放置板6-4；圆柱杆一6-5；铲雪板6-6；十字型板6-7；外螺纹环6-8；安装架6-9；内螺纹环6-10；螺纹圆槽6-11；限位环6-12；圆柱杆二6-13；锥头一6-14；锥头二6-15。

具体实施方式

[0032]具体实施方式一：

[0033]下面结合图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12说明本实施方式，本发明涉及一种市政用工具，更具体的说是一种多功能市政除冰雪装置，包括支撑机构1、防护机构2、把手机构3、施力机构4、缓冲机构5、除冰雪机构6，装置用于市政除冰除雪，实用性强，还能够辅助工人在光滑的地面上行走，安全性好。

[0034]支撑机构1包括腋下托环架1-1、缓冲棉环1-2、固定架1-3、锁定螺栓1-4、插槽1-5，缓冲棉环1-2设置在腋下托环架1-1中，插槽1-5设置在固定架1-3中，腋下托环架1-1插入插槽1-5中，腋下托环架1-1通过锁定螺栓1-4固定在插槽1-5中，使用者手臂穿过腋下托环架1-1，腋下部位放置在腋下托环架1-1上，装置辅助使用者行走时用于腋下部位的支撑，并且腋下托环架1-1相对于固定架1-3的角度能够调节，调节后通过锁定螺栓1-4进行锁定，方便调节固定。

[0035]防护机构2包括连接杆2-1、支架2-2、阶梯孔一2-3、限位活动块2-4、插孔一2-5、螺纹孔一2-6、锁定螺钉一2-7、弹簧一2-8，连接杆2-1的一端与固定架1-3相连接，连接杆2-1的另一端与限位活动块2-4相连接，限位活动块2-4活动设置在阶梯孔一2-3中，阶梯孔一2-3设置在支架2-2中，弹簧一2-8设置在阶梯孔一2-3中，并且弹簧一2-8的一端与阶梯孔一2-3相接触，弹簧一2-8的另一端与限位活动块2-4相接触；螺纹孔一2-6设置在支架2-2上，并且螺纹孔一2-6与阶梯孔一2-3相连通，锁定螺钉一2-7与螺纹孔一2-6螺纹连接，插孔一2-5设置在限位活动块2-4上，并且锁定螺钉一2-7可插入插孔一2-5中，弹簧一2-8的设置使得限位活动块2-4能够在阶梯孔一2-3中晃动，起到减震的作用，使得对腋下部位的支撑舒适性好，转动锁定螺钉一2-7，使得锁定螺钉一2-7在螺纹孔一2-6中的位置能够调节，从而通过锁定螺钉一2-7能够插入到插孔一2-5中，此时固定住限位活动块2-4在阶梯孔一2-3中的位置，此时没有缓冲效果，这两种使用方式根据使用者的需要自行调节。

[0036]把手机构3包括通槽3-1、固定杆3-2、插孔二3-3、螺纹孔二3-4、锁定螺钉二3-5、把手3-6，通槽3-1设置在支架2-2上，并且贯穿支架2-2，螺纹孔二3-4设置在支架2-2上，并且螺纹孔二3-4与通槽3-1相连通，锁定螺钉二3-5与螺纹孔二3-4螺纹连接，锁定螺钉二3-5可插入到插孔二3-3中，插孔二3-3有多个，均布在固定杆3-2上，固定杆3-2的个数为两个，把手3-6的两端均与固定杆3-2相连接，转动锁定螺钉二3-5，使得锁定螺钉二3-5在螺纹孔二3-4中的位置能够调节，从而锁定螺钉二3-5能够插入插孔二3-3，插入到插孔二3-3中后就固定住了固定杆3-2在通槽3-1中的位置，使得把手3-6的上下位置发生变化，使得装置适用于手臂长度不同的工人，并且把手3-6的位置方便调节与调节后的固定。

[0037]施力机构4包括阶梯槽一4-1、调节块一4-2、螺纹孔三4-3、锁定螺钉三4-4、胶垫4-5、阶梯槽二4-6、调节块二4-7、弹簧二4-8、把手环架4-9、螺纹孔四4-10、锁定螺钉四4-11，阶梯槽一4-1设置在支架2-2上，调节块一4-2设置在阶梯槽一4-1中，螺纹孔三4-3设置在支架2-2上，并且螺纹孔三4-3与阶梯槽一4-1相连通，锁定螺钉三4-4与螺纹孔三4-3螺纹连接，胶垫4-5安装在锁定螺钉三4-4上，调节块一4-2在阶梯槽一4-1中的位置能够调节，转动锁定螺钉三4-4，使得锁定螺钉三4-4在螺纹孔三4-3中的位置能够变化，从而能够通过胶垫4-5挤压或者不挤压调节块一4-2，实现调节块一4-2位置的固定以及调节，方便调节使用。

[0038]阶梯槽二4-6设置在调节块一4-2中，调节块二4-7与弹簧二4-8均设置在阶梯槽二4-6中，并且弹簧二4-8的一端与调节块二4-7相连接，弹簧二4-8的另一端与阶梯槽二4-6相连接，螺纹孔四4-10设置在调节块一4-2上，并且螺纹孔四4-10与阶梯槽二4-6相连通，锁定螺钉四4-11与螺纹孔四4-10螺纹连接，把手环架4-9安装在调节块二4-7上，弹簧二4-8的设置使得调节块二4-7在阶梯槽二4-6上能够晃动，转动锁定螺钉四4-11，使得锁定螺钉四4-11在螺纹孔四4-10中的位置发生变化，从而能够通过锁定螺钉四4-11挤压或者不挤压调节块二4-7，挤压时，能够将调节块二4-7在阶梯槽二4-6中的位置固定住，不挤压时，调节块二4-7在阶梯槽二4-6中的位置能够晃动，有缓冲效果，根据需要调节使用。

[0039]缓冲机构5包括方形插槽一5-1、方形插板一5-2、插孔三5-3、螺纹孔五5-4、锁定螺钉五5-5、固定板5-6、凸起5-7、连接杆5-8、圆板5-9、底架5-10、弹簧三5-11、阶梯孔二5-12、锁定螺钉孔5-13、胶圈5-14、锁定螺钉五5-15、插孔四5-16、方形插槽二5-17、螺纹孔六5-18、锁定螺钉六5-19、插孔五5-20，方形插槽一5-1设置在方形插板一5-2上，螺纹孔五5-4设置在方形插板一5-2上，并且螺纹孔五5-4与方形插槽一5-1相连通，锁定螺钉五5-5与螺纹孔五5-4螺纹连接，方形插板一5-2可插入方形插槽一5-1中，插孔三5-3设置在方形插板一5-2上，并且锁定螺钉五5-5与插孔三5-3相对应，方形插板一5-2能够插入到方形插槽一5-1中，并且转动锁定螺钉五5-5，使得锁定螺钉五5-5在螺纹孔五5-4中的位置能够调节，能够通过锁定螺钉五5-5进行方形插板一5-2的固定。

[0040]固定板5-6的上端与方形插板一5-2相连接，固定板5-6的下端与连接杆5-8相连接，凸起5-7安装在固定板5-6上；连接杆5-8与圆板5-9相连接，圆板5-9活动设置在阶梯孔二5-12中，阶梯孔二5-12设置在底架5-10中，弹簧三5-11设置在阶梯孔二5-12中，并且弹簧三5-11的一端与圆板5-9相接触，弹簧三5-11的另一端与阶梯孔二5-12相接触，插孔四5-16设置在圆板5-9中，锁定螺钉孔5-13设置在底架5-10中，并且锁定螺钉孔5-13与阶梯孔二5-12相连通，胶圈5-14设置在锁定螺钉孔5-13中，锁定螺钉五5-15插入锁定螺钉孔5-13中，并且锁定螺钉五5-15与胶圈5-14相接触，锁定螺钉五5-15与插孔四5-16相对应；方形插槽二5-17设置在底架5-10中，螺纹孔六5-18设置在底架5-10中，并且方形插槽二5-17与螺纹孔六5-18相连通，锁定螺钉六5-19与螺纹孔六5-18螺纹连接，弹簧三5-11的设置使得圆板5-9在阶梯孔二5-12中能够晃动，起到缓冲作用，而且调节锁定螺钉五5-15，使得锁定螺钉五5-15可以与插孔四5-16螺纹连接，从而固定住圆板5-9的位置，此时就没有缓冲效果，根据实际需要调节使用，凸起5-7的设置插孔四5-16在上下位置变化时不会压到锁定螺钉五5-15，稳定性好，胶圈5-14的设置使得锁定螺钉五5-15与插孔四5-16不螺纹连接时能够固定住锁定螺钉五5-15。

[0041]除冰雪机构6包括除冰雪架6-1、方形插板二6-2、螺纹盲孔6-3、脚放置板6-4、圆柱杆一6-5、铲雪板6-6、十字型板6-7、外螺纹环6-8、安装架6-9、内螺纹环6-10、螺纹圆槽6-11、限位环6-12、圆柱杆二6-13、锥头一6-14、锥头二6-15，方形插板二6-2可插入方形插槽二5-17中，插孔五5-20设置在方形插板二6-2中，锁定螺钉六5-19可插入插孔五5-20中，除冰雪架6-1与方形插板二6-2相连接，方形插板二6-2可以插入到方形插槽二5-17中，也可以插入到方形插槽一5-1中，根据需要调节。

[0042]螺纹盲孔6-3设置在除冰雪架6-1上，脚放置板6-4安装在除冰雪架6-1上，圆柱杆一6-5与螺纹盲孔6-3螺纹连接，并且圆柱杆一6-5的一端安装有铲雪板6-6，圆柱杆一6-5的另一端安装有十字型板6-7，圆柱杆一6-5在螺纹盲孔6-3中的位置能够调节，使得装置通过十字型板6-7除冰或者铲雪板6-6除雪时伸出螺纹盲孔6-3的位置能够调节，根据需要调节使用。

[0043]外螺纹环6-8安装在除冰雪架6-1上，内螺纹环6-10安装在安装架6-9上，并且外螺纹环6-8与内螺纹环6-10螺纹连接，螺纹圆槽6-11与限位环6-12均设置在安装架6-9上，圆柱杆二6-13与螺纹圆槽6-11螺纹连接，并且圆柱杆二6-13的一端安装有锥头一6-14，圆柱杆二6-13的另一端安装有锥头二6-15，圆柱杆二6-13在螺纹圆槽6-11上的位置能够调节，从而当装置通过锥头一6-14或者锥头二6-15除冰时的位置能够调节，十分方便，安装架6-9可以在除冰雪架6-1上拆除下来，也可以固定住，十分方便，根据需要使用。

[0044]支撑机构1与防护机构2相连接，把手机构3与施力机构4均设置在防护机构2上，缓冲机构5的一端与防护机构2相连接，缓冲机构5的另一端与除冰雪机构6相连接，支撑机构1的设置使得装置用于辅助工人行走时托住腋下部位，固定稳定性好，并且支撑机构1相对于防护机构2的角度可以调节，根据需要调节使用，防护机构2的设置使得装置托住腋下部位的舒适性好，缓冲机构5能够增加装置的高度，也能够使得装置为双缓冲结构，根据需要调节，除冰雪机构6用于除冰雪。

[0045]具体实施方式二：

[0046]下面结合图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12说明本实施方式，本实施方式对实施方式一作进一步说明，所述的腋下托环架1-1与把手环架4-9的材料均为不锈钢。

[0047]具体实施方式三：

[0048]下面结合图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12说明本实施方式，本实施方式对实施方式一作进一步说明，所述的固定杆3-2的个数为两个。

[0049]具体实施方式四：

[0050]下面结合图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12说明本实施方式，本实施方式对实施方式一作进一步说明，所述的脚放置板6-4上设有防滑垫。

[0051]具体实施方式五：

[0052]下面结合图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12说明本实施方式，本实施方式对实施方式一作进一步说明，所述的施力机构4的个数为两个。

[0053]装置的使用方法：1.装置用于辅助工人行走，此时手臂穿过腋下托环架1-1，通过腋下托环架1-1支撑使用者的腋下部位，缓冲棉环1-2用于增加托着腋下的舒适性，此时可以调节腋下托环架1-1的角度，防护机构2可以调节为缓冲式的也可以调节为不缓冲式的，根据实际需要调节，手放置在把手3-6上，辅助工人行走，放置使用者在光滑的地面上稳定行走，类似于拐杖的使用方法。

[0054]

2.装置用于除冰，此时双手握住把手环架4-9，用力将装置与地面接触碰撞，此时就能够除冰，而且把手环架4-9可以调节为缓冲式的，用力时对手部有缓冲效果，不会震着手，舒适性好，而且两个把手环架4-9之间的相对位置可以调节，根据需要调节使用，锥头一6-14与锥头二6-15的位置可以调节，适用于不同厚度的冰面，此时还可以将安装架6-9拆卸掉，通过十字型板6-7来砸比较薄的冰，根据冰面厚度的不同自行调节使用，也可以通过铲雪板6-6铲雪；缓冲机构5可以拆卸掉也可以安装着使用，根据不同的习惯使用，也可以将脚放置在脚放置板6-4施力除冰，适用于冰厚度较薄的情况。

[0055]当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
