本申请公开了一种便于清洁的显示器，包括显示屏；还包括设置在显示屏上的安装框；所述安装框包括位于显示屏上方的顶板和位于显示屏两侧的两个侧板；两个侧板之间连接有可通静电的卷轴；所述卷轴上连接有用来为显示屏上吸附灰尘的卷布；所述卷布的自由端沿着两个侧板上下滑动；所述顶板上设置有用来在卷轴转动时将卷布上的灰尘刮掉的刮板。本申请能够实现显示器的快速清洁。
权利要求
1.便于清洁的显示器，包括显示屏；其特征在于：还包括设置在显示屏上的安装框；所述安装框包括位于显示屏上方的顶板和位于显示屏两侧的两个侧板；两个侧板之间连接有可通静电的卷轴；所述卷轴上连接有用来为显示屏吸附灰尘的卷布；所述卷布的自由端沿着两个侧板上下滑动；所述顶板上设置有用来在卷轴转动时将卷布上的灰尘刮掉的刮板。
2.根据权利要求1所述的便于清洁的显示器，其特征在于：所述顶板上设置有沿卷轴长度方向布置的负电极线，所述负电极线设置在刮板的上方；所述顶板位于卷轴的两侧位置分别连接有支撑柱；支撑柱之间连接有沿卷轴长度方向布置的正电极线；正电极线与负电极线之间连接有沿着正电极线与负电极线直线运动的撮箕；且当正电极线和负电极线所带电极反向时，撮箕反向运动。
3.根据权利要求2所述的便于清洁的显示器，其特征在于：所述正电极线和负电极线在同一竖直平面中水平设置。
4.根据权利要求2所述的便于清洁的显示器，其特征在于：所述正电极线和负电极线均包括两个，两个正电极线分别和两个负电极线一一对应。
5.根据权利要求2所述的便于清洁的显示器，其特征在于：所述撮箕包括左开口端和右开口端以及分别设置在左开口端和右开口端的左球刷和右球刷；所述左球刷和右球刷均随着撮箕的运动而向后转动。
6.根据权利要求5所述的便于清洁的显示器，其特征在于：所述左球刷和右球刷均包括固定连接在撮箕上的固定轴以及转动连接在固定轴上的球形刷。
7.根据权利要求4所述的便于清洁的显示器，其特征在于：所述刮板位于两个负电极线的正下方。
8.根据权利要求4所述的便于清洁的显示器，其特征在于：所述刮板从上往下向显示屏外侧倾斜，且所述刮板的顶端贯穿顶板，所述刮板的底端与卷轴相抵。
9.根据权利要求8所述的便于清洁的显示器，其特征在于：所述刮板的底端包裹有具有弹性的橡胶套。
10.根据权利要求1所述的便于清洁的显示器，其特征在于：两个侧板设置有供卷布自由端竖直滑动的滑道，且两个滑道到显示屏的距离相等。
说明书
便于清洁的显示器
技术领域
[0001]本发明涉及显示器领域，具体涉及一种便于清洁的显示器。
背景技术
[0002]显示器是用来为人们提供图像显示的电子设备，尤其指电脑显示器。由于现在环境污染比较严重，空气中的灰尘容易沉积在显示器的表面，尤其是显示器的显示屏上极易形成灰尘沉积，极大影响视觉效果。相比于显示器其他地方的灰尘可以直接用抹布等工具将灰尘清理掉，显示屏上的灰尘不容易清理干净。显示器其他地方的灰尘只要大致清理一下不影响散热效果即可，而显示屏上的灰尘必须全部清理干净，哪怕只是一点细微的灰尘都能在显示屏亮起时影响显示屏整体的播放效果，给人屏幕脏污的感觉。此外，直接用抹布等工具不仅不容易清理干净灰尘，还会因为用力过大损坏显示屏。
[0003]鉴于现在的显示器十分不方便清洁的问题，现在急需研制出一种便于清洁的显示器。
发明内容
[0004]本发明意在提供一种便于清洁的显示器，以解决现有的显示器的显示屏不易清洁的问题。
[0005]为解决以上问题，提供如下方案：方案一：本方案中的便于清洁的显示器，包括显示屏；还包括设置在显示屏上的安装框；所述安装框包括位于显示屏上方的顶板和位于显示屏两侧的两个侧板；两个侧板之间连接有可通静电的卷轴；所述卷轴上连接有用来为显示屏吸附灰尘的卷布；所述卷布的自由端沿着两个侧板上下滑动；所述顶板上设置有用来在卷轴转动时将卷布上的灰尘刮掉的刮板。
[0006]名词解释：卷布：指卷绕在卷轴上且能够带静电的柔性材料。
[0007]使用原理及有益效果：将安装框设置在显示屏上，可以使安装框牢固连接在显示屏上。使用时，将通静电的卷轴上卷绕的卷布向下拉动，使卷布的自由端沿着显示屏两侧的两个侧板向下滑动至卷布完全覆盖住显示屏。因为卷布上带有静电，在卷布向下运动逐渐覆盖住显示屏时，显示屏上的灰尘因为静电吸附的作用纷纷从显示屏上脱落并吸附至卷布上。然后，转动卷轴将卷布重新卷绕到卷轴上。在转动卷轴的时候，刮板将逐渐卷绕在卷轴上的卷布进行挤压，刮板刮掉卷布上吸附的灰尘。因为刮板设置在顶板上。可以直接从顶板上将刮板刮下来的灰尘进行集中收集处理。
[0008]现有的显示器没有这种专门用来清理显示屏的结构，本发明通过卷布的静电吸附可以快速地将显示屏上的灰尘吸附清理掉。而在长期不使用显示屏时，拉伸覆盖显示屏的卷布还能够防止显示屏灰尘沉积，起到防护罩的作用。而在平时使用显示屏的时候，只需要定期将卷布的自由端拉下，使卷布完全覆盖住显示屏，就能快速完成显示屏的清理；然后，卷布被卷绕在卷轴上，不会影响使用者正常观看显示屏。本发明不仅使用方便，能够快速清洁显示屏；还能一物多用，既可以作为平时的清洁工具使用还能作为防尘罩使用。
[0009]因为卷布本身带静电，且卷布在拉下后是可以完全覆盖住显示屏的，不会有不能受到静电作用的位置，有效避免了显示屏上某些位置的灰尘没有清洁到的问题。而且，通过静电吸附灰尘，不会对显示屏造成挤压损坏，避免因为清洁操作不当而对显示屏造成不必要的损坏。
[0010]顶板上设置的刮板在卷轴转动时将卷布上的灰尘刮掉，可以在拉伸开的卷布重新卷绕回收时对卷布进行清洁，将卷布吸附的灰尘全部刮落到刮板上，便于灰尘的集中收集处理。
[0011]本发明有效解决了现在的显示器显示屏不便于清洁的问题。
[0012]方案二：进一步，所述顶板上设置有沿卷轴长度方向布置的负电极线，所述负电极线设置在刮板的上方；所述顶板位于卷轴的两侧位置分别连接有支撑柱；支撑柱之间连接有沿卷轴长度方向布置的正电极线；正电极线与负电极线之间连接有沿着正电极线与负电极线直线运动的撮箕；且当正电极线和负电极线所带电极反向时，撮箕反向运动。
[0013]顶板和顶板的上方分别设置了电极相反的负电极线和正电极线，使连接在正电极线和负电极线上的撮箕能够在正电极线和负电极线之间运动。而正电极线和负电极线的设置方向就是卷轴的长度方向，且负电极线还正好位于刮板的上方。因此，在刮板将灰尘都刮到刮板上时，对正电极线和负电极线进行通电，使撮箕沿着正电极线和负电极线在顶板上从卷轴的一端运动到另一端上。撮箕在运动的过程中将刮板上的灰尘撮到撮箕里。而在撮箕运动到支撑柱位置时，支撑柱挡住撮箕继续运动。将分别通向正电极线和负电极线的电极反向，即原来通正电的现在通负电，原来通负电的现在通正电，电极反向使撮箕也反向运动。从此时的支撑柱运动到另一端的支撑柱处，撮箕在运动过程中，对刮板上的灰尘进行再次清理。
[0014]本发明通过撮箕在正电极线和负电极线上的运动，自动收集清理刮板上刮掉的灰尘，避免了人工收集灰尘的麻烦。
[0015]顶板上的负电极线和顶板上方的正电极线，既为撮箕运动提供能源，又为撮箕运动方向进行导向。反转正电极线和负电极线通电的电极方向，可以快速地使撮箕转向运动。
[0016]因为负电极线设置在刮板的上方，刮板和负电极线都是设置在顶板上的，两者相差的距离不会太远，撮箕虽然是沿着负电极线在运动的，但撮箕本身还是与顶板有接触的，因此在撮箕的运动过程中能够将刮板上的灰尘撮进撮箕内。
[0017]顶板上的支撑柱，既起到支撑连接正电极线的作用，还起到了阻挡撮箕继续运动的作用，起到了终止撮箕运动的作用，避免撮箕运动出顶板外。
[0018]此外，正电极线和负电极线都是沿着卷轴的长度方向设置的，而卷布也是按照卷轴长度方向逐渐被卷绕到卷轴上的，方便撮箕在运动过程中将整个卷布上的灰尘都清理干净。
[0019]方案三：进一步，所述正电极线和负电极线在同一竖直平面中水平设置。
[0020]使撮箕能够竖直连接在正电极线和负电极线之间，便于撮箕做水平运动。
[0021]方案四：进一步，所述正电极线和负电极线均包括两个，两个正电极线分别和两个负电极线一一对应。
[0022]相比于一对正电极线和负电极线，连接在两对正电极线和负电极线之间的撮箕受力更加稳定，使撮箕可以平稳地运行。
[0023]方案五：进一步，所述撮箕包括左开口端和右开口端以及分别设置在左开口端和右开口端的左球刷和右球刷；所述左球刷和右球刷均随着撮箕的运动而向后转动。
[0024]向后转动是指向撮箕的运动方向相反的方向转动。撮箕两端都有开口端，使撮箕在反转时，不用调换撮箕的开口方向，就可以使撮箕直接继续运动。设置在左开口端的左球刷和设置在右开口端的右球刷，都在随着撮箕向该端方向运动时不断地将运行途径中的刮板上的灰尘刷到撮箕内进行收集。使撮箕边运动边清理收集灰尘。
[0025]方案六：进一步，所述左球刷和右球刷均包括固定连接在撮箕上的固定轴以及转动连接在固定轴上的球形刷。
[0026]球形刷绕着固定轴转动，当撮箕在向一个方向运动时，球形刷在这个向前的力的带动下，受到持续不断的向后的摩擦力，使球形刷不断向后转动。球形刷在转动过程中，通过摩擦力，将撮箕前进方向上的刮板上的灰尘都扫到撮箕内。这里的前指撮箕运动的方向，后指撮箕运动的反方向。
[0027]撮箕本身的运动，带动球形刷在摩擦力作用下向后进行灰尘收集和清扫操作，无需单独对球形刷提供动力。且，球形刷的转动方向与撮箕的前进方向相反，正好将撮箕前方刮板上的垃圾清扫到撮箕内，使撮箕经过的刮板上的灰尘都被清理掉。有效避免漏清理。
[0028]方案七：进一步，所述刮板位于两个负电极线的正下方。
[0029]刮板位于两个负极线的正下方，即位于撮箕运行路径的正下方，方便撮箕在运行过程中将刮板上刮出来的灰尘清理掉。
[0030]方案八：进一步，所述刮板从上往下向显示屏外侧倾斜，且所述刮板的顶端贯穿顶板，所述刮板的底端与卷轴相抵。
[0031]刮板贯穿顶端，使刮板上刮落的灰尘在卷轴的挤压下被挤到刮板周围的顶板位置处，进一步方便撮箕直接从顶板上将灰尘清理掉。刮板从上往下向显示屏的外侧倾斜，因为卷轴设置在显示屏的外侧，使刮板可以与卷轴相抵。还因为刮板倾斜拉伸了刮板宽度，可以使同一单位长度的刮板收集更多的灰尘，且因为刮板拉伸了宽度使刮板与顶板之间形成的沟道越浅，越方便撮箕从刮板上将灰尘清理掉。
[0032]方案九：进一步，所述刮板的底端包裹有具有弹性的橡胶套。
[0033]因为卷轴在卷绕的过程中外径越来越大，而刮板必须要抵接卷轴的外径才能从卷轴的卷布上刮下灰尘，因此刮板的底端长度必须是可变的。橡胶套具有弹性便于伸缩，有一定的硬度，可以对卷轴形成刮动的压力，因此在刮板底端包裹橡胶套，可以满足刮板既要抵接卷轴，从卷布上刮落灰尘，又不影响卷轴卷绕卷布的要求。
[0034]方案十：进一步，两个侧板设置有供卷布自由端竖直滑动的滑道，且两个滑道到显示屏的距离相等。
[0035]卷布与两个滑道连接的部分到显示屏的距离相等，而在卷布的两侧边和顶端都固定的情况下，将卷布拉伸展开，使卷布的自由端在沿着滑道拉下时，卷布上的各个位置到显示屏的距离相等。因为卷布上的静电能量大小可以认为基本上是相等的，所以卷布上各个位置对显示屏上的灰尘的吸附作用也可以看作是相等的，有利于使显示屏上的各个位置都受到均匀的静电吸附力，避免有些地方的灰尘清理不干净的情况。
附图说明

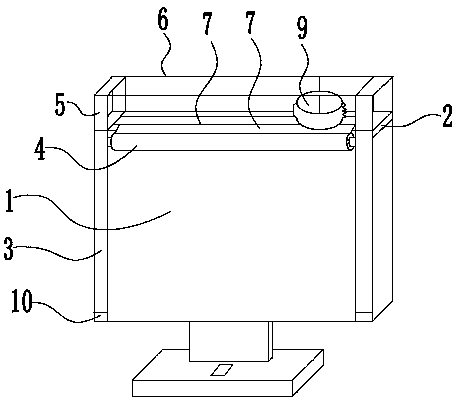

[0036]图1为本发明实施例的结构示意图。
具体实施方式
[0037]下面通过具体实施方式对本发明作进一步详细的说明：说明书附图中的附图标记包括：显示屏1、顶板2、侧板3、卷轴4、支撑柱5、正电极线6、负电极线7、刮板8、撮箕9、固定器10。
[0038]如图1所示，本方案中的便于清洁的显示器，包括显示屏1；还包括设置在显示屏1上的安装框；安装框包括位于显示屏1上方的顶板2和位于显示屏1两侧的两个侧板3；两个侧板3之间连接有可通静电的卷轴4。
[0039]顶板2上设置有沿卷轴4长度方向的负电极线7，顶板2位于卷轴4的两侧位置分别连接有支撑柱5；支撑柱5之间连接有沿卷轴4长度方向的正电极线6；正电极线6与负电极线7之间连接有沿着正电极线6与负电极线7直线运动的撮箕9；正电极线6和负电极线7所带电极不同；且当正电极线6和负电极线7所带电极反向时，撮箕9反向运动。
[0040]卷轴4上连接有用来为显示屏1上吸附灰尘的卷布； 两个侧板3设置有供卷布自由端竖直滑动的滑道，且两个滑道到显示屏1的距离相等。
[0041]卷布与两个滑道连接的部分到显示屏1的距离相等，而在卷布的两侧边和顶端都固定的情况下，将卷布拉伸展开，使卷布的自由端在沿着滑道拉下时，卷布上的各个位置到显示屏1的距离相等。因为卷布上的静电能量大小可以认为基本上是相等的，所以卷布上各个位置对显示屏1上的灰尘的吸附作用也可以看做是相等的，有利于使显示屏1上的各个位置都受到均匀的静电吸附力，避免有些地方的灰尘清理不干净的情况。
[0042]卷布的自由端沿着两个侧板3上的滑道上下滑动；滑道的底端安装有固定卷布自由端的固定器10。固定器10可以选用诸如卡扣，夹子等固定器10件，也可以在卷布的自由端设置永磁铁片，固定器10选用与该永磁铁片磁性相反的另一永磁铁片。
[0043]正电极线6和负电极线7在同一竖直平面中水平设置。
[0044]使撮箕9能够竖直连接在正电极线6和负电极线7之间，便于撮箕9做水平运动。
[0045]正电极线6和负电极线7均包括两个，两个正电极线6分别和两个负电极线7一一对应。
[0046]相比于一对正电极线6和负电极线7，连接在两对正电极线6和负电极线7之间的撮箕9受力更加稳定，使撮箕9可以平稳地运行。
[0047]顶板2上设置有用来在卷轴4转动时将卷布上的灰尘刮掉的刮板8。
[0048]刮板8位于两个负极线的正下方，即位于撮箕9运行路径的正下方，方便撮箕9在运行过程中将刮板8上刮出来的灰尘清理掉。
[0049]刮板8从上往下向显示屏1外侧倾斜，且刮板8的顶端贯穿顶板2，刮板8的底端与卷轴4相抵。
[0050]刮板8贯穿顶端，使刮板8上之间刮落的灰尘在卷轴4的挤压下被挤到刮板8周围的顶板2位置处，进一步方便撮箕9直接从顶板2上将灰尘清理掉。刮板8从上往下向显示屏1的外侧倾斜，因为卷轴4设置在显示屏1的外侧，使刮板8可以与卷轴4相抵。还因为刮板8倾斜拉伸了刮板8宽度，可以使同一单位长度的刮板8收集更多的灰尘，且因为刮板8拉伸了宽度使刮板8与顶板2之间形成的沟道越浅越方便撮箕9从刮板8上将灰尘清理掉。
[0051]刮板8的底端包裹有具有弹性的橡胶套。
[0052]因为卷轴4在卷绕的过程中外径越来越大，而刮板8必须要抵接卷轴4的外径才能从卷轴4的卷布上刮下灰尘，因此刮板8的底端长度必须是可变的。橡胶套具有弹性便于伸缩，有有一定的硬度，可以对卷轴4形成刮动的压力，因此在刮板8底端包裹橡胶套，可以满足刮板8既要抵接卷轴4，从卷布上刮落灰尘，又不影响卷轴4卷绕卷布的要求。
[0053]撮箕9包括左开口端和右开口端以及分别设置在左开口端和右开口端的左球刷和右球刷；左球刷和右球刷均随着撮箕9的运动而向后转动。
[0054]撮箕9两端都有开口端，使撮箕9在反转运动方向时不用反转撮箕9的开口方向就可以直接继续运动。设置在左开口端的左球刷和设置在右开口端的右球刷，都在随着撮箕9向该端方向运动时不断地将运行途径中的刮板8上的灰尘刷到撮箕9内进行收集。使撮箕9边运动边清理收集灰尘。
[0055]左球刷和右球刷均包括固定连接在撮箕9上的固定轴以及转动连接在固定轴上的球形刷。
[0056]球形刷绕着固定轴转动，当撮箕9在向一个方向运动时，球形刷在这个向前的力的带动下，受到持续不断的向后的摩擦力，使球形刷不断向后转动。球形刷在转动过程中，通过摩擦力，将撮箕9前进方向上的刮板8上的灰尘都扫到撮箕9内。这里的前指撮箕9运动的方向，后指撮箕9运动的反方向。
[0057]撮箕9本身的运动，带动球形刷在摩擦力作用下向后进行灰尘收集和清扫操作，避免了单独对球形刷进行动力提供。且，球形刷的转动方向与撮箕9的前进方向相反，正好将撮箕9前方刮板8上的垃圾清扫到撮箕9内，使撮箕9经过的刮板8上的灰尘都被清理掉。有效避免漏清理的地方。
[0058]本实施例的顶板2和顶板2的上方分别设置了电极相反的负电极线7和正电极线6，使连接在正电极线6和负电极线7上的撮箕9能够在正电极线6和负电极线7之间运动。而正电极线6和负电极线7的设置方向就是卷轴4的长度方向，且负电极线7还正好位于刮板8的上方。因此，在刮板8将灰尘都刮到刮板8上时，对正电极线6和负电极线7进行通电，使撮箕9沿着正电极线6和负电极线7在顶板2上从卷轴4的一端运动到另一端上。撮箕9在运动的过程中将刮板8上的灰尘撮到撮箕9里。而在撮箕9运动到支撑柱5位置时，支撑柱5挡住撮箕9继续运动。将分别通向正电极线6和负电极线7的电极反向，即原来通正电的现在通负电，原来通负电的现在通正电，电极反向使撮箕9也反向运动。从此时的支撑柱5运动到另一端的支撑柱5处，撮箕9在运动过程中，对刮板8上的灰尘进行再次清理。
[0059]本实施例通过撮箕9在正电极线6和负电极线7上的运动，自动收集清理刮板8上刮掉的灰尘，避免了人工收集灰尘的麻烦。
[0060]顶板2上的负电极线7和顶板2上方的正电极线6，既为撮箕9运动提供能源，又为撮箕9运动方向进行导向。反转正电极线6和负电极线7通电的电极方向，可以快速地使撮箕9转向运动。
[0061]因为负电极线7设置在刮板8的上方，刮板8和负电极线7都是设置在顶板2上的，两者相差的距离不会太远，撮箕9虽然是沿着负电极线7在运动的，但撮箕9本身还是与顶板2有接触的，因此在撮箕9的运动过程中能够将刮板8上的灰尘撮进撮箕9内收集清理。
[0062]顶板2上的支撑柱5，既起到支撑连接正电极线6的作用，还起到了阻挡撮箕9继续运动的作用，起到了终止撮箕9运动的作用，避免撮箕9运动出顶板2外。
[0063]此外，正电极线6和负电极线7都是沿着卷轴4的长度方向设置的，而卷布也是按照卷轴4长度方向逐渐被卷绕到卷轴4上的，方便撮箕9在运动过程中将整个卷布上的灰尘都清理干净。
[0064]卷布，可选择现有市场售卖的能够卷绕在卷轴4上且能够带静电的任何柔性材料。
[0065]在使用时，向下拉动卷轴4，可以使卷轴4中的卷布带静电地覆盖显示屏1，将显示屏1上的灰尘吸附在卷布上。将卷布再次卷在卷轴4上，收卷的时候，设置在顶板2上的刮板8将卷布上吸附的灰尘刮到刮板8上。将设置在顶板2上的负电极线7和设置在顶板2上方用支撑柱5支撑的正电极线6通电，使电连接在正电极线6和负电极线7之间的撮箕9通电开始沿着顶板2从右往左运动。在撮箕9运动过程中，撮箕9上不断向后转动的刷子将刮板8上的灰尘扫到撮箕9上。
[0066]现有的显示器没有这种专门用来清理显示屏1的结构，本实施例通过卷布的静电吸附可以快速地将显示屏1上的灰尘吸附清理掉。而在长期不使用显示屏1时，拉伸覆盖显示屏1的卷布还能够起到防止显示屏1灰尘沉积，起到防护罩的作用。而在平时使用显示屏1的时候，只需要定期将卷布的自由端拉下，使卷布完全覆盖住显示屏1，就能快速完成显示屏1的清理；然后，卷布被卷绕在卷轴4上，不会影响使用者正常观看显示屏1。本实施例不仅使用方便，能够快速清洁显示屏1；还能一物多用，既可以作为平时的清洁工具使用还能作为防尘罩使用。
[0067]因为卷布本身带静电，且卷布在拉下后是可以完全覆盖住显示屏1的，不会有不能收到静电作用的位置，有效避免了显示屏1上某些位置的灰尘没有进行清洁的问题。而且，通过静电吸附灰尘，不会对显示屏1造成挤压损坏，避免因为清洁操作不当而造成不必要的损失。
[0068]顶板2上设置的刮板8在卷轴4转动时将卷布上的灰尘刮掉，可以使在将拉伸开的卷布重新卷绕回收时对卷布进行清洁，将卷布吸附的灰尘全部刮落到刮板8上，便于灰尘的集中收集处理。
[0069]本实施例有效解决了现在的显示器显示屏1不便于清洁的问题。
[0070]以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述，所属领域普通技术人员知晓申请日或者优先权日之前发明所属技术领域所有的普通技术知识，能够获知该领域中所有的现有技术，并且具有应用该日期之前常规实验手段的能力，所属领域普通技术人员可以在本申请给出的启示下，结合自身能力完善并实施本方案，一些典型的公知结构或者公知方法不应当成为所属领域普通技术人员实施本申请的障碍。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容.
