摘要

本申请涉及广告灯箱技术领域，具体公开了一种众创空间用广告展示装置，包括固定筒和固定筒内设置的收卷机构，固定筒顶部设置有第一通槽；固定筒的上方设置有仅可沿竖直方向移动的移动筒，移动筒内转动连接有第二转轴，第二转轴的两端贯穿固定筒的两端，第二转轴连接有可正转与反转的第二电机，移动筒顶部设置有第二通槽，第一通槽和第二通槽相对布置；固定筒和移动筒之间设置有压簧，压簧的一端固定在固定筒上，压簧的另一端固定在移动筒上；广告纸的一端固定在收卷机构上，广告纸的另一端固定在第二转轴上。本专利的目的在于解决现有的广告展示装置；

权利要求

1.一种众创空间用广告展示装置，包括机架，其特征在于：还包括固定在地面上的固定筒，固定筒内设置有可将广告纸收卷和展开的收卷机构，固定筒的顶部设置有可供广告纸通过的第一通槽；固定筒的上方设置有仅可沿竖直方向移动的移动筒，移动筒内转动连接有第二转轴，第二转轴的两端贯穿移动筒的两端，第二转轴连接有可正转与反转的第二电机，移动筒顶部设置有可供广告纸通过的第二通槽，第一通槽和第二通槽相对布置；固定筒和移动筒之间设置有压簧；广告纸的一端固定在收卷机构上，广告纸的另一端固定在第二转轴上；所述机架上还设置有沿竖直方向设置的固定柱，固定柱上设置有沿竖直方向布置的滑槽，移动筒上固定有滑块，滑块卡入滑槽中并可沿着滑槽上下滑动，滑块被限位在滑槽中；所述收卷机构包括固定筒内转动连接的第一转轴，第一转轴的两端贯穿固定筒的两端，第一转轴连接有可正转与反转的第一电机；所述广告纸上相邻两个广告分界处的左右两端固定有固定块，第一通槽和第二通槽的大小均允许广告纸和固定块同时通过；固定筒的左顶部固定有第一限位机构；移动筒右底部固定有第二限位机构；所述第一限位机构包括固定筒的左顶部转动连接的第一转轮和转动连接在固定筒上的第一转动杆，第一转轮转动可带动第一转动杆转动后第一转动杆可翻转并复位，固定筒上固定有第一时间继电器开关，第一电机和第一时间继电器开关通过第一时间继电器连接，当固定块按压到第一时间继电器开关时，第一时间继电器开关使第一时间继电器通电，第一时间继电器使第一电机断电3～10分钟后再通电；所述第二限位机构包括移动筒的右底部转动连接的第二转轮和转动连接在移动筒上的第二转动杆，第二转轮转动可带动第二转动杆转动后第二转动杆可翻转并复位，移动筒上固定有第二时间继电器开关，第二电机和第二时间继电器开关通过第二时间继电器连接，当固定块按压到第二时间继电器开关时，第二时间继电器开关使第二时间继电器通电，第二时间继电器使第二电机断电3～10分钟后再通电；所述移动筒上固定有耳朵，耳朵为橡胶材质制成的空心的圆柱体形状；所述固定柱为中空结构，所述滑槽延伸至固定柱内部形成开口，所述滑块的边沿与固定柱的内壁贴合，固定柱内设置有橡胶伸缩筒，橡胶伸缩筒的顶部与滑块固定密封连接，橡胶伸缩筒的底部固定在固定柱的内底部上；所述压簧设置在橡胶伸缩筒内部，压簧的一端固定在橡胶伸缩筒的内顶部，压簧的另一端固定在橡胶伸缩筒的内底部上；橡胶伸缩筒的下端连通有软质的气管，气管贯穿通孔并与耳朵内部连通。

说明书

一种众创空间用广告展示装置

技术领域

[0001]本发明涉及广告灯箱技术领域，特别涉及一种众创空间用广告展示装置。

背景技术

[0002]众创空间，即创新型孵化器。“众”是主体，“创”是内容，“空间”是载体。众创空间是顺应创新2.0时代用户创新、开放创新、协同创新、大众创新趋势，把握全球创客浪潮兴起的机遇，根据互联网及其应用深入发展、知识社会创新2.0环境下的创新创业特点和需求，通过市场化机制、专业化服务和资本化途径构建的低成本、便利化、全要素、开放式的新型创业公共服务平台的统称。

[0003]众创空间的办公场所面积有限，而众创空间通常需展示各种不同的广告，并且众创空间追求创新性，传统的广告展示装置已不能满足众创空间的需求，因此有必要设计出一种适合众创空间用的广告展示装置。

[0004]广告灯箱不断的闪动结合停留，有效的提高了人们的视觉冲击力提高了广告单位面积利用率，和变换灯箱及滚动灯箱一样广告效果不言而喻。广告灯箱集霓虹灯的优点于一身，白天晚上可以不间断的闪动，动静结合引起人们的注意。各种文字、图案有序跳跃、交替辉映，强烈的视觉冲击力。满足观者的视觉感受，推动广告主获取巨大的经济效益。LED电子闪动灯箱将是未来广告行业动感灯箱的一颗闪耀明珠。现有的广告灯箱内的广告纸固定安装，不能活动的播放，从而减少了广告内容，使用率较低，不能满足人们的使用需求。故此，现有的广告灯箱需要进一步改善。

[0005]授权公告号为CN106816113B的中国专利公开了一种户外广告展示装置，包括灯箱本体，在所述的灯箱本体内上方设有转轴，所述的转轴左右两端穿过灯箱本体，在所述的转轴上设有卷簧，在所述的灯箱本体内下方设有第二转轴，在所述的灯箱本体外一侧上设有电机，所述的电机与第二转轴相连接，在所述的灯箱本体左右两侧上分别设有安装壳，在所述的安装壳外侧上设有支撑杆，在所述的灯箱本体前方设有能控制电机启动的启动机构。

[0006]上述方案中通过把广告纸一端安装在卷簧上，另一端安装在第二转轴上，通过电机的正反转，从而实现了广告纸滚动，使得人们的阅读量增大，同时增加广告灯箱的使用率。

[0007]上述方案中虽然解决了广告内容少和广告灯箱的使用率低的问题，但是还存在现有的广告展示装置无法展示不同长度的广告导致的广告展示装置适用性不强的问题。

发明内容

[0008]针对现有技术不足，本发明解决的技术问题是提供一种众创空间用广告展示装置，解决现有的广告展示装置无法展示不同长度的广告导致的广告展示装置适用性不强的问题。

[0009]为了解决上述问题，本发明所采用的技术方案是：一种众创空间用广告展示装置，包括机架，其特征在于：还包括固定在地面上的固定筒，固定筒内设置有可将广告纸收卷和展开的收卷机构，固定筒的顶部设置有可供广告纸通过的第一通槽；固定筒的上方设置有仅可沿竖直方向移动的移动筒，移动筒内转动连接有第二转轴，第二转轴的两端贯穿固定筒的两端，第二转轴连接有可正转与反转的第二电机，移动筒顶部设置有可供广告纸通过的第二通槽，第一通槽和第二通槽相对布置；固定筒和移动筒之间设置有压簧，压簧的一端固定在固定筒上，压簧的另一端固定在移动筒上；广告纸的一端固定在收卷机构上，广告纸的另一端固定在第二转轴上。

[0010]本基础方案的技术原理为：

[0011]将广告纸的一端固定在移动筒内的第二转轴上，将广告纸的另一端穿过固定筒和移动筒上的通槽并固定在固定筒内的收卷机构上，固定筒固定在地面上，移动筒仅可沿竖直方向上下移动。

[0012]初始状态下，广告纸全部收卷在固定筒内的收卷机构上，广告纸拉动移动筒与固定筒靠近并压缩压簧。当移动筒向上运动时，第二转轴不转动，固定筒内的收卷机构将广告纸展开，压簧使移动筒向上运动，当第一个广告被完全展开时，固定筒内的收卷机构停止，移动筒停止运动，实现第一个广告的展示。第一个广告展示完成后，启动第二电机，第二电机正转将第一个广告收卷，然后再重复上述步骤，依次将所有广告展示完毕。

[0013]直到所有的广告纸全部收卷进入移动筒中，广告纸拉动移动筒与固定筒靠近并压缩压簧。第二电机转动，移动筒将倒数第一个广告展开，压簧带动移动筒向上运动，收卷机构不转动，实现倒数第一个广告纸的展示，倒数第一个广告展示完毕后，固定筒内的收卷机构将倒数第一个广告纸收卷，倒数第一个广告纸拉动移动筒压缩压簧并向下运动，不断重复上述步骤实现广告纸的逆序展示。

[0014]本方案产生的有益效果是：

[0015]

1.与现有技术中的广告展示装置仅可展示相同长度的广告相比，本方案中的广告展示装置可展示不同长度的广告，增加了广告展示装置的使用率，适用性强。

[0016]

2.与现有技术中广告灯箱的外形固定不可收缩导致的占用较大空间且不方便运输相比，本方案中移动筒可与固定筒靠近，可减小广告展示装置的占用空间且方便运输。

[0017]进一步，所述机架上还设置有沿竖直方向设置的固定柱，固定柱上设置有沿竖直方向布置的滑槽，移动筒上固定有滑块，滑块卡入滑槽中并可沿着滑槽上下滑动，滑块被限位在滑槽中。

[0018]实现移动筒仅可沿竖直方向运动。

[0019]进一步，所述收卷机构包括固定筒内转动连接的第一转轴，第一转轴的两端贯穿固定筒的两端，第一转轴连接有可正转与反转的第一电机。

[0020]通过第一电机正转与反转实现第一转轴收卷或展开广告纸。

[0021]进一步，述广告纸上相邻两个广告分界处的左右两端固定有固定块，第一通槽和第二通槽的大小均允许广告纸和固定块同时通过；固定筒的左顶部固定有第一限位机构，当固定块运动至第一限位机构时，第一电机断电一定时间后通电；移动筒右底部固定有第二限位机构，当固定块运动至第二限位机构时，第二电机断电一定时间后通电。

[0022]根据不同广告的不同长度自动改变移动筒的位置，自动实现不同长度的广告的展示。

[0023]进一步，所述第一限位机构包括固定筒的左顶部转动连接的第一转轮和转动连接在固定筒上的第一转动杆，第一转轮转动可带动第一转动杆转动后第一转动杆可翻转并复位，固定筒上固定有第一时间继电器开关，第一电机和第一时间继电器开关通过第一时间继电器连接，第一时间继电器开关使第一时间继电器通电，第一时间继电器使第一电机断电3～10分钟后再通电；所述第二限位机构包括移动筒的右底部转动连接的第二转轮和转动连接在移动筒上的第二转动杆，第二转轮转动可带动第二转动杆转动后第二转动杆可翻转并复位，移动筒上固定有第二时间继电器开关，第二电机和第二时间继电器开关通过第二时间继电器连接，第二时间继电器开关使第二时间继电器通电，第二时间继电器使第二电机断电3～10分钟后再通电。

[0024]根据不同广告的不同长度自动改变移动筒的位置，实现不同长度的广告的展示，并使每个广告从展开至被收卷之前的时间为3～10分钟，充分展示每一个广告。

[0025]进一步，所述移动筒上固定有耳朵，耳朵为橡胶材质制成的空心的圆柱体形状；所述固定柱为中空结构，所述滑槽延伸至固定柱内部形成开口，所述滑块的边沿与固定柱的内壁贴合，固定柱内设置有橡胶伸缩筒，橡胶伸缩筒的顶部与滑块固定密封连接，橡胶伸缩筒的底部固定在固定柱的内底部上；所述压簧设置在橡胶伸缩筒内部，压簧的一端固定在橡胶伸缩筒的内顶部，压簧的另一端固定在橡胶伸缩筒的内底部上；橡胶伸缩筒的下端连通有软质的气管，气管贯穿通孔并与耳朵内部连通。

[0026]使用之前在耳朵、气管和橡胶伸缩筒组成的空间内部充入一定量的空气，移动筒上下运动带动耳朵上下运动的同时还会带动耳朵交替膨胀伸直和收缩弯折，本发明十分新颖，可吸引人们的好奇心和注意力，从而增加广告的宣传效果，特别适合众创空间展示广告使用。

附图说明

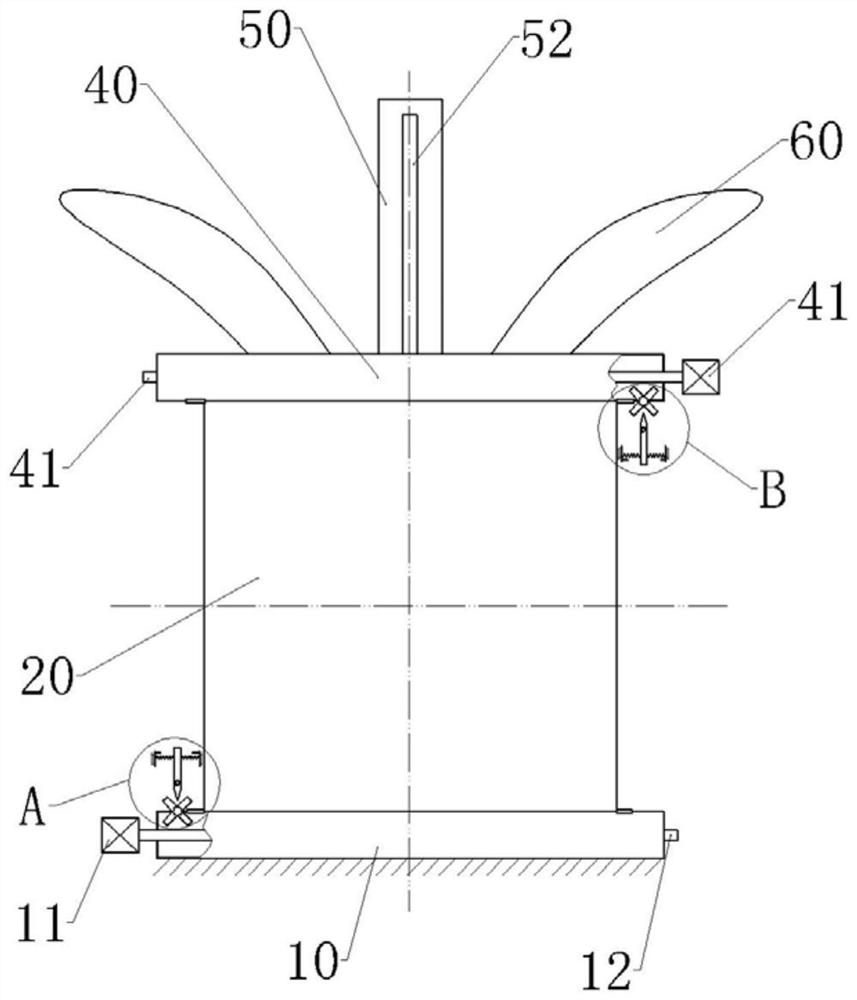

[0027]图1为整体结构主视图。

[0028]图2为整体结构后视图。

[0029]图3为固定柱、固定筒和移动筒的配合结构右视图。

[0030]图4为图1中A部放大图。

[0031]图5为图1中B部放大图。

具体实施方式

[0032]下面通过具体实施方式进一步详细说明：

[0033]说明书附图中的附图标记包括：固定筒10、第一电机11、第一转轴12、第一通槽13、广告纸20、固定块21、第一转轮301、第一转动杆311、第一弹簧321、第一时间继电器开关331、第二转轮302、第二转动杆312、第二弹簧322、第二时间继电器开关332、移动筒40、第二电机41、第二转轴42、第二通槽43、固定柱50、滑块51、开口52、橡胶伸缩筒53、压簧54、耳朵60、气管61。

[0034]实施例基本如附图1、附图2、附图3、附图4、附图5所示：

[0035]一种众创空间用广告展示装置，如图1所示包括机架和固定在地面上的固定筒10，固定筒10为中空的长方体型，固定筒10内同轴转动连接有第一转轴12，第一转轴12的两端贯穿固定筒10的两端，第一转轴12的左端连接有固定在机架上的第一电机11，第一转轴12的左端与第一电机11的转轴固定连接，第一电机11可正转与反转，机架上设置有控制第一电机11正转的第一电机正转开关和控制第一电机11反转的第一电机反转开关，广告纸20的一端固定在第一转轴12上，第一电机11正转可将广告纸20展开，第一转轴12反转可将广告纸20收卷；广告纸20为现有的，广告纸20由布制作而成，广告纸20上依次印有多个不同的广告，每个广告的长度可以不同；固定筒10的顶部设置有第一通槽13。

[0036]如图4所示，广告纸20上相邻两个广告分界处的左右两端均固定有固定块21，固定筒10的左顶部转动连接有第一转轮301，第一转轮301可在竖直面内正向或者反向转动，第一转轮301上周向对称设置有四个扇叶，当广告纸20上下运动被收卷进固定筒10中或者从固定筒10中被展开的过程中，广告纸20左侧的固定块21可带动第一转轮301转动，第一转轮301的正上方设置有转动连接在固定筒10上的第一转动杆311，第一转动杆311沿竖直方向布置，第一转动杆311的下端面设置为左右对称的两个楔面，当第一转轮301转动的时候，第一转轮301可带动第一转动杆311转动，第一转动杆311的转动方向和第一转轮301的转动方向相反，第一转动杆311上端的左右两侧对称设置有两个第一弹簧321，第一弹簧321的一端固定在第一转动杆311上，第一弹簧321的另一端通过第一固定板固定在固定筒10上，两个第一固定板上固定有两个相对的第一时间继电器开关331，第一电机11和第一时间继电器开关331通过第一时间继电器连接，两个第一时间继电器开关331对称设置在第一转动杆311的左右两侧，当第一转轮301带动第一转动杆311转动的过程中，第一转动杆311会按压第一转动杆311转动方向一侧的第一弹簧321并拉伸第一转动杆311另一侧的第一弹簧321，当第一转轮301的扇叶即将划过第一转动杆311时，第一转动杆311可按压到第一转动杆311转动方向的第一时间继电器开关331，当第一转轮301的扇叶划过第一转动杆311时，第一转动杆311在两个第一弹簧321的作用力下瞬间翻转，由于有能量损失，第一转动杆311不会按压到第一转动杆311转动方向相反一侧的第一时间继电器开关331，然后第一转动杆311减速，第一转动杆311在两个第一弹簧321的作用力左右震荡但不会按压到两个第一时间继电器开关331中的任何一个，第一转动杆311逐渐复位。同时，第一时间继电器开关331使第一时间继电器通电，第一时间继电器使第一电机11断电10分钟后再通电。

[0037]第一通槽13的大小允许广告纸20、两个固定块21和第一转轮301配合时同时通过。

[0038]如图1所示，固定筒10的上方设置有可沿竖直方向移动的移动筒40，移动筒40为中空的长方体型，移动筒40内同轴转动连接有第二转轴42，第二转轴42的两端贯穿移动筒40的两端，第二转轴42的右端转动连接有固定在移动筒40上的第二电机41，第二电机41可正转与反转，机架上设置有控制第二电机41正转的第二电机正转开关和控制第二电机41反转的第二电机反转开关，广告纸20远离固定筒10的一端固定在第二转轴42上，第二电机41正转可将广告纸20收卷，第二转轴42反转可将广告纸20展开；移动筒40的长度与固定筒10相同且移动筒40与固定筒10的左右两端对齐，移动筒40的底部设置有第二通槽43。

[0039]如图5所示，移动筒40的右底部转动连接有第二转轮302，第二转轮302可在竖直面内正向或者反向转动，第二转轮302上关于第二转轮302的轴线周向对称设置有四个扇叶，当广告纸20上下运动被收卷进移动筒40中或者从移动筒40中被展开的过程中，广告纸20右侧的固定块21可带动第二转轮302转动，第二转轮302的正下方设置有转动连接在移动筒40上的第二转动杆312，第二转动杆312沿竖直方向布置，第二转动杆312的下端面设置为左右对称的两个楔面，当第二转轮302转动的时候，第二转轮302可带动第二转动杆312转动，第二转动杆312的转动方向和第二转轮302的转动方向相反，第二转动杆312下端的左右两侧对称设置有两个第二弹簧322，第二弹簧322的一端固定在第二转动杆312上，第二弹簧322的另一端通过第二固定块固定在移动筒40上，第二固定块上固定有两个相对的第二时间继电器开关332，第二电机41和第二时间继电器开关332通过第二时间继电器连接，两个第二时间继电器开关332对称设置在第二转动杆312的左右两侧，当第二转轮302带动第二转动杆312转动的过程中，第二转动杆312会按压第二转动杆312转动方向一侧的第二弹簧322并拉伸第二转动杆312另一侧的第二弹簧322，当第二转轮302的扇叶即将划过第二转动杆311时，第二转动杆312可按压到第二转动杆311转动反向一侧的第二时间继电器开关332，当第二转轮302上与第二转动杆312接触的一个扇叶划过第二转动杆312时，第二转动杆312在两个第二弹簧322的作用力下瞬间翻转，由于有能量损失，第二转动杆312不会按压到第二转动杆312转动方向相反一侧的第二时间继电器开关332，然后第二转动杆312减速，第二转动杆312在两个第二弹簧322的作用力左右震荡但不会按压到两个第二时间继电器开关332中的任何一个，第二转动杆312逐渐复位。同时，第二时间继电器开关332使第二时间继电器通电，第二时间继电器使第二电机41断电10分钟后再通电。

[0040]第一弹簧321、第二弹簧322、第一时间继电器开关331和第二时间继电器开关332在竖直方向上的投影均与固定块21在竖直方向上的投影不重合，实现固定块21上下运动时不会受到第一弹簧321、第二弹簧322、第一时间继电器开关331和第二时间继电器开关332的阻挡。

[0041]第二通槽43的大小允许广告纸20、两个固定块21和第二转轮302配合时同时通过。

[0042]如图1所示，移动筒40上固定有耳朵60，耳朵60为橡胶材质制成的柱形的空心的圆柱体形状，耳朵60的数量设置为两个且对称设置在移动筒40的左顶部和右顶部上。机架上还设置有沿竖直方向设置的中空的固定柱50，固定柱50的前侧面上设置有沿竖直方向布置的长方形开口52。

[0043]如图2所示，固定柱50的下侧壁固定在固定筒10上，固定柱50内设置有滑块51，滑块51的边沿与固定柱50的内侧壁贴合，固定柱50内设置有橡胶伸缩筒53，橡胶伸缩筒53的顶部与滑块51固定密封连接，橡胶伸缩筒53的底部固定在固定柱50的内底部上，橡胶伸缩筒53内设置有压簧54，压簧54的一端固定在橡胶伸缩筒53的内顶部，压簧54的另一端固定在橡胶伸缩筒53的内底部上，固定柱50的下部设置有通孔，橡胶伸缩筒53的下端连通有气管61，气管61为软管，气管61贯穿通孔并与耳朵60内部连通。气管61的数量设置为两个且分别将两个耳朵60与橡胶伸缩筒53内连通。如图3所示，滑块51被限位在固定柱50内，滑块51与移动筒40通过连接柱固定连接，连接柱贯穿长方形开口52，连接柱的尺寸小于长方形开口52的尺寸，从而连接柱可沿着长方形开口52上下滑动，当移动筒40上下滑动时，移动筒40会带动滑块51上下滑动。

[0044]滑块51向下运动可压缩橡胶伸缩筒53使橡胶伸缩筒53收缩，橡胶伸缩筒53内的气体被滑块51挤压进气管61和耳朵60中，耳朵60可膨胀并伸直；滑块51向上运动可拉伸橡胶伸缩筒53，耳朵60内的气体被吸进橡胶伸缩筒53内，耳朵60会收缩并弯折。

[0045]移动筒40上下运动带动耳朵60上下运动的同时还会带动耳朵60交替膨胀伸直和收缩弯折，本发明十分新颖，可吸引人们的好奇心和注意力，从而增加广告的宣传效果，特别适合众创空间展示广告使用。

[0046]具体实施过程如下：

[0047]初始状态下，广告纸20全部收卷在固定筒10内，橡胶伸缩筒53和压簧54被压缩，移动筒40与固定筒10靠近，第一个广告左上端的固定块21位于第一转轮301的上方，第一个广告右上端的固定块21位于第二转轮302的下方。在接通电源之前，按下第一电机正转开关和第二电机正转开关，使第一电机11和第二电机41接通电源后仅可正转。使用之前在耳朵60、气管61和橡胶伸缩筒53组成的空间内部充入一定量的空气。

[0048]接通电源后，由于第一个广告左上方的固定块21位于第一转轮301的上方，故第一电机11通电，第一电机11正向转动驱动第一转轴12正向转动，第一转轴12将广告纸20展开；同时由于第一个广告右上方的固定块21位于第二转轮302的下方，第二电机41通电，第二电机41正转带动第二转轴42正转，第二转轴42对广告纸20进行收卷，第一个广告右上端的固定块21带动第二转轮302正向转动，第二转轮302带动第二转动杆312转动，当第二转轮302的扇叶即将划过第二转动杆312时，第二转动杆312正好按压到右侧的第二时间继电器开关332，当第二转轮302的扇叶刚刚划过第二转动杆312的同时第二电机41断电而停止转动，在橡胶伸缩筒53和压簧54的弹力下移动筒40带动广告纸20向上运动；当第一个广告从固定筒10内完全展开后，第一个广告左下端的固定块21会带动第一转轮301转动，当第一转轮301的扇叶即将划过第一转动杆311时，第一转轮301的扇叶会按压到右侧的第一时间继电器开关331，当第一转轮301的扇叶刚刚划过第一转动杆311的同时第一电机11因断电而停止转动，从而实现第一个广告的展示。

[0049]10分钟后，第二电机41通电，第二电机41带动第二转轴42正向转动对广告纸20进行收卷，移动筒40带动滑块51向下运动压缩橡胶伸缩筒53和压簧54。将第二转轴42对第一个广告进行收卷的时间设置与橡胶伸缩筒53和压簧54带动第一个广告向上运动的时间相同。当移动筒40将第一个广告收卷完成后，移动筒40与固定筒10靠近，并且第二个广告左上方的固定块21(也就是第一个广告左下方的固定块21)位于第一转轮301的上方，第一电机11通电，不断重复上述步骤，依次实现广告纸20上的广告的顺序展示。

[0050]广告纸20上的广告按顺序展示完成后，倒数第一个广告左下方的固定块21位于固定筒10和移动筒40之间。按下第一电机反转开关和第二电机反转开关，使第一电机11和第二电机41接通电源后仅可反转。

[0051]此时，广告纸20全部收卷在移动筒40内，橡胶伸缩筒53和压簧54被压缩，移动筒40与固定筒10靠近，接通电源后，由于倒数第一个广告左下方的固定块21位于固定筒10和移动筒40之间，故第二电机41通电，第二电机41反向转动驱动第二转轴42反向转动，第二转轴42将广告纸20展开；同时由于倒数第一个广告左下方的固定块21位于第一转轮301的上方，第一电机11通电，第一电机11反转带动第一转轴12反转，第一转轴12对广告纸20进行收卷，倒数第一个广告左下端的固定块21带动第一转轮301反向转动，第一转轮301带动第一转动杆311转动，当第一转轮301的扇叶即将划过第一转动杆311时，第一转动杆311按压到左侧的第一时间继电器开关331，当第二转轮302的扇叶刚刚划过第二转动杆312的同时第一电机11断电而停止转动，在橡胶伸缩筒53和压簧54的弹力下移动筒40带动广告纸20向上运动；当倒数第一个广告从移动筒40内完全展开后，倒数第一个广告右上端的固定块21会带动第二转轮302转动，当第二转轮302的扇叶即将划过第二转动杆312时，第二转动杆312正好按压到左侧的第二时间继电器开关332同时第二电机41因断电而停止转动，从而实现倒数第一个广告的展示。

[0052]10分钟后，第一电机11通电，第一电机11带动第一转轴12反向转动对广告纸20进行收卷，广告纸20拉动移动筒40并带动滑块51向下运动压缩橡胶伸缩筒53和压簧54。将第一转轴12对倒数第一个广告进行收卷的时间设置与橡胶伸缩筒53和压簧54带动倒数第一个广告向上运动的时间相同。当固定筒10将第倒数一个广告收卷完成后，移动筒40与固定筒10靠近，并且倒数第二个广告右下方的固定块21(也就是倒数第一个广告右上方的固定块21)位于第二转轮302的下方，第二电机41通电，不断重复上述步骤，依次实现广告纸20上的广告的逆序展示。

[0053]不断按顺序和逆序交替展示广告纸20上的所有广告，实现广告的循环展示。

[0054]移动筒40上下运动带动耳朵60上下运动的同时还会带动耳朵60交替膨胀伸直和收缩弯折。

[0055]以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
