本发明公开了一种消防安全门，包括门板，所述门板内设有前后端开口与外界连通的疏散腔，所述疏散腔上端壁内设有驱动腔，所述驱动腔右侧上端壁内设有检测腔，所述检测腔左端壁内设有贯穿所述门板与所述检测腔连通的入气通道，所述驱动腔前端壁内设有警报腔，所述警报腔上端壁内设有升降腔，所述疏散腔前侧上下端壁内设有两个上下位置对称的阻挡腔，所述阻挡腔后端壁内设有限位腔，所述限位腔上端壁内设有平移腔，所述疏散腔内设有的挡板，所述挡板可在火灾时从前端打开，从而让人通过，所述检测腔左端壁固定连接的检测板，所述检测板在接触高温气体时会变形蜷缩，所述警报腔内设有的风螺，所述风螺转动时会产生警报声。

权利要求

1.一种消防安全门，包括门板，其特征在于：所述门板内设有前后端开口与外界连通的疏散腔，所述疏散腔上端壁内设有驱动腔，所述驱动腔右侧上端壁内设有检测腔，所述检测腔左端壁内设有贯穿所述门板的入气通道，所述入气通道与所述检测腔连通，所述检测腔右端壁内设有液压腔，所述驱动腔前端壁内设有警报腔，所述警报腔上端壁内设有升降腔，所述疏散腔前侧上下端壁内设有两个上下位置对称的阻挡腔，所述阻挡腔后端壁内设有限位腔，所述限位腔上端壁内设有平移腔，所述入气通道、所述液压腔、所述检测腔以及所述驱动腔之间设有检测机构，所述驱动腔、所述疏散腔所述限位腔、所述平移杆以及所述阻挡腔之间设有开门机构，所述驱动腔、所述升降腔与所述警报腔之间设有警报机构，所述开门机构包括所述疏散腔内设有的挡板，所述挡板将所述疏散腔后端开口完全封闭，所述挡板可在火灾时从前端打开，从而让人通过，所述检测机构包括所述检测腔左端壁固定连接的检测板，所述检测板在接触高温气体时会变形蜷缩，所述警报机构包括所述警报腔内设有的风螺，所述风螺转动时会产生警报声。

2.根据权利要求1所述的一种消防安全门，其特征在于：所述检测机构包括所述检测腔后端壁内设有的检测电机，所述检测电机动力连接有检测轴，所述检测轴固定连接有均匀分布六个扇叶的风扇，所述驱动腔上端壁固定连接有驱动电机，所述驱动电机上端设有上端位于所述检测腔内的开关，所述驱动电机动力连接有驱动轴，所述驱动轴上端固定连接有驱动齿轮，所述驱动轴下端固定连接有驱动带轮，所述液压腔上端壁转动连接有下端位于所述驱动腔内的液压轴，所述液压轴下端固定连接有与所述驱动齿轮啮合的液压齿轮，所述液压轴上端螺纹配合设有滑动连接于所述液压腔内的液压板，所述液压腔下端与所述升降腔上端连通设有中间管道，所述液压腔上端与两个所述平移腔之间连通设有两个连接通道。

3.根据权利要求1所述的一种消防安全门，其特征在于：所述警报机构包括所述驱动腔后端壁转动连接且前端位于所述警报腔内的从动轴，所述从动轴后端固定连接有从动锥齿轮，所述驱动腔下端壁转动连接有传动轴，所述传动轴上端固定连接有与所述从动锥齿轮啮合的传动锥齿轮，所述传动轴下端固定连接有传动带轮，所述驱动腔内设有连接所述传动带轮与所述驱动带轮的传动带，所述传动轴下端固定连接有传动齿轮，所述从动轴前端固定连接有从动齿轮，所述警报腔后端壁固定连接有旋转套筒，所述旋转套筒内设有移动腔，所述移动腔与所述液压腔之间连通设有连接管道，所述移动腔内滑动连接有移动板，所述移动板前端转动连接有前端位于所述警报腔内的移动轴，所述移动轴后端固定连接有摩擦轮，所述移动腔前端面固定连接有能够与所述摩擦轮摩擦连接的摩擦块，所述移动轴前端固定连接有风螺，所述升降腔内滑动连接有升降板，所述升降板下端面固定连接有下端位于所述警报腔内的阻碍板。

4.根据权利要求3所述的一种消防安全门，其特征在于：所述开门机构包括所述挡板前端面固定连接的把手，所述驱动腔上端壁转动连接有下端我要所述疏散腔内的转动轴，所述转动轴上端固定连接有与所述传动齿轮啮合的转动齿轮，所述转动轴下端固定连接有所述挡板，所述平移腔内滑动连接有平移板，所述平移板前端面固定连接有前端位于所述阻挡腔内的平移杆，所述平移杆前端固定连接有平移块，所述平移块转动连接有转动销，所述转动销固定连接有连接杆，所述阻挡腔右端壁转动连接有阻挡轴，所述阻挡轴右端固定连接有下端位于所述疏散腔内的阻挡块，所述阻挡轴左端固定连接有限位三角板，所述限位三角板左端设有旋绕轴，所述旋绕轴左端固定连接有转动圆盘，所述转动圆盘前端转动连接有固定连接于所述连接杆前端的旋转销，所述阻挡轴前端固定连接有前端位于外界的按压块，所述限位腔内滑动连接有限位板，所述限位腔内设有连接所述限位板与所述限位腔后端的限位弹簧，所述限位板前端固定连接有前端位于所述阻挡腔内的限位三角板。

5.根据权利要求4所述的一种消防安全门，其特征在于：所述风扇转动可通过所述入气通道将房间内外的空气吸入所述检测腔内，所述检测板可将所述开关抵住，所述开关不被所述检测板抵住时所述开关启动，所述检测板接触高温气体时会变形进行蜷缩不再抵住所述开关，所述摩擦轮与所述摩擦块接触时，所述摩擦块可带动所述移动轴转动，旋绕轴转动可通过限位三角板带动阻挡轴转动，阻挡轴转动不能通过限位三角板带动旋绕轴转动，所述液压腔、所述升降腔内设有液压油。

说明书

一种消防安全门

技术领域

[0001]本发明涉及消防技术领域，具体为一种消防安全门。

背景技术

[0002]近年来，随着人们生活水平的提高，每年都有大量建筑投入使用,大量房门使用在建筑上，由于家用电器的不断增多，电路老化后容易失火导致发生火灾，很多家庭选择在家用房门上添加防火设施，使用消防房门代替普通的家用房门，但是目前的消防门不能解决在火灾发生时对主人进行提醒，而且在火灾发生时需要快速的使人快速的撤离，目前的消防房门不能做到。

发明内容

[0003]本发明的目的在于提供一种消防安全门，用于克服现有技术中的上述缺陷。

[0004]根据本发明的一种消防安全门，包括门板，所述门板内设有前后端开口与外界连通的疏散腔，所述疏散腔上端壁内设有驱动腔，所述驱动腔右侧上端壁内设有检测腔，所述检测腔左端壁内设有贯穿所述门板的入气通道，所述入气通道与所述检测腔连通，所述检测腔右端壁内设有液压腔，所述驱动腔前端壁内设有警报腔，所述警报腔上端壁内设有升降腔，所述疏散腔前侧上下端壁内设有两个上下位置对称的阻挡腔，所述阻挡腔后端壁内设有限位腔，所述限位腔上端壁内设有平移腔，所述入气通道、所述液压腔、所述检测腔以及所述驱动腔之间设有检测机构，所述驱动腔、所述疏散腔所述限位腔、所述平移杆以及所述阻挡腔之间设有开门机构，所述驱动腔、所述升降腔与所述警报腔之间设有警报机构，所述开门机构包括所述疏散腔内设有的挡板，所述挡板将所述疏散腔后端开口完全封闭，所述挡板可在火灾时从前端打开，从而让人通过，所述检测机构包括所述检测腔左端壁固定连接的检测板，所述检测板在接触高温气体时会变形蜷缩，所述警报机构包括所述警报腔内设有的风螺，所述风螺转动时会产生警报声。

[0005]在上述技术方案基础上，所述检测机构包括所述检测腔后端壁内设有的检测电机，所述检测电机动力连接有检测轴，所述检测轴固定连接有均匀分布六个扇叶的风扇，所述驱动腔上端壁固定连接有驱动电机，所述驱动电机上端设有上端位于所述检测腔内的开关，所述驱动电机动力连接有驱动轴，所述驱动轴上端固定连接有驱动齿轮，所述驱动轴下端固定连接有驱动带轮，所述液压腔上端壁转动连接有下端位于所述驱动腔内的液压轴，所述液压轴下端固定连接有与所述驱动齿轮啮合的液压齿轮，所述液压轴上端螺纹配合设有滑动连接于所述液压腔内的液压板，所述液压腔下端与所述升降腔上端连通设有中间管道，所述液压腔上端与两个所述平移腔之间连通设有两个连接通道。

[0006]在上述技术方案基础上，所述警报机构包括所述驱动腔后端壁转动连接且前端位于所述警报腔内的从动轴，所述从动轴后端固定连接有从动锥齿轮，所述驱动腔下端壁转动连接有传动轴，所述传动轴上端固定连接有与所述从动锥齿轮啮合的传动锥齿轮，所述传动轴下端固定连接有传动带轮，所述驱动腔内设有连接所述传动带轮与所述驱动带轮的传动带，所述传动轴下端固定连接有传动齿轮，所述从动轴前端固定连接有从动齿轮，所述警报腔后端壁固定连接有旋转套筒，所述旋转套筒内设有移动腔，所述移动腔与所述液压腔之间连通设有连接管道，所述移动腔内滑动连接有移动板，所述移动板前端转动连接有前端位于所述警报腔内的移动轴，所述移动轴后端固定连接有摩擦轮，所述移动腔前端面固定连接有能够与所述摩擦轮摩擦连接的摩擦块，所述移动轴前端固定连接有风螺，所述升降腔内滑动连接有升降板，所述升降板下端面固定连接有下端位于所述警报腔内的阻碍板。

[0007]在上述技术方案基础上，所述开门机构包括所述挡板前端面固定连接的把手，所述驱动腔上端壁转动连接有下端我要所述疏散腔内的转动轴，所述转动轴上端固定连接有与所述传动齿轮啮合的转动齿轮，所述转动轴下端固定连接有所述挡板，所述平移腔内滑动连接有平移板，所述平移板前端面固定连接有前端位于所述阻挡腔内的平移杆，所述平移杆前端固定连接有平移块，所述平移块转动连接有转动销，所述转动销固定连接有连接杆，所述阻挡腔右端壁转动连接有阻挡轴，所述阻挡轴右端固定连接有下端位于所述疏散腔内的阻挡块，所述阻挡轴左端固定连接有限位三角板，所述限位三角板左端设有旋绕轴，所述旋绕轴左端固定连接有转动圆盘，所述转动圆盘前端转动连接有固定连接于所述连接杆前端的旋转销，所述阻挡轴前端固定连接有前端位于外界的按压块，所述限位腔内滑动连接有限位板，所述限位腔内设有连接所述限位板与所述限位腔后端的限位弹簧，所述限位板前端固定连接有前端位于所述阻挡腔内的限位三角板。

[0008]在上述技术方案基础上，所述风扇转动可通过所述入气通道将房间内外的空气吸入所述检测腔内，所述检测板可将所述开关抵住，所述开关不被所述检测板抵住时所述开关启动，所述检测板接触高温气体时会变形进行蜷缩不再抵住所述开关，所述摩擦轮与所述摩擦块接触时，所述摩擦块可带动所述移动轴转动，旋绕轴转动可通过限位三角板带动阻挡轴转动，阻挡轴转动不能通过限位三角板带动旋绕轴转动，所述液压腔、所述升降腔内设有液压油。

[0009]本发明的有益效果是：本发明通过设置风螺以及可带动风螺转动的警报轴，实现在发生火灾时可转动警报轴带动风螺发出警报声，本发明还通过设置风扇和检测腔，可将房间内外的空气吸入检测腔内，检测腔内设有检测板，本发明内设有驱动电机，检测板接触火灾发生产生的高温空气时可启动驱动电机，从而带动警报轴转动，本发明还设有挡板，当发生火灾时挡板会自动打开可让人通过，防止火灾时门无法打开或打开时间过长的问题。

附图说明

[0010]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

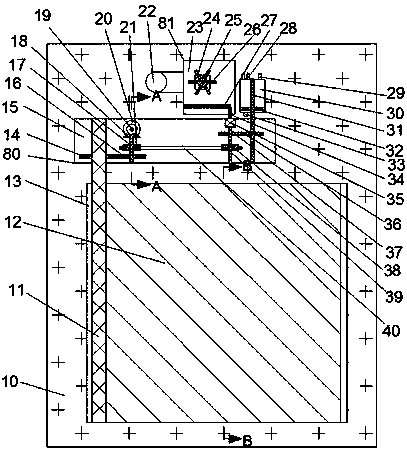

[0011]图1是为本发明的一种消防安全门结构示意图；图2是本发明实施例图1中A-A方向结构示意图；图3是本发明实施例图1中B-B方向结构示意图；图4是本发明实施例图3中C处结构放大示意图；图5是本发明实施例图4中D-D方向结构示意图。

具体实施方式

[0012]下面结合图1-5对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

[0013]参照图1-5，根据本发明的实施例的一种消防安全门，包括门板10，所述门板10内设有前后端开口与外界连通的疏散腔13，所述疏散腔13上端壁内设有驱动腔15，所述驱动腔15右侧上端壁内设有检测腔23，所述检测腔23左端壁内设有贯穿所述门板10的入气通道22，所述入气通道22与所述检测腔23连通，所述检测腔23右端壁内设有液压腔30，所述驱动腔15前端壁内设有警报腔42，所述警报腔42上端壁内设有升降腔44，所述疏散腔13前侧上下端壁内设有两个上下位置对称的阻挡腔73，所述阻挡腔73后端壁内设有限位腔71，所述限位腔71上端壁内设有平移腔57，所述入气通道22、所述液压腔30、所述检测腔23以及所述驱动腔15之间设有检测机构81，所述驱动腔15、所述疏散腔13所述限位腔71、所述平移杆59以及所述阻挡腔73之间设有开门机构80，所述驱动腔15、所述升降腔44与所述警报腔42之间设有警报机构82，所述开门机构80包括所述疏散腔13内设有的挡板12，所述挡板12将所述疏散腔13后端开口完全封闭，所述挡板12可在火灾时从前端打开，从而让人通过，所述检测机构81包括所述检测腔23左端壁固定连接的检测板27，所述检测板27在接触高温气体时会变形蜷缩，所述警报机构82包括所述警报腔42内设有的风螺47，所述风螺47转动时会产生警报声。

[0014]另外，在一个实施例中，所述检测机构81包括所述检测腔23后端壁内设有的检测电机24，所述检测电机24动力连接有检测轴25，所述检测轴25固定连接有均匀分布六个扇叶的风扇26，所述驱动腔15上端壁固定连接有驱动电机35，所述驱动电机35上端设有上端位于所述检测腔23内的开关34，所述驱动电机35动力连接有驱动轴38，所述驱动轴38上端固定连接有驱动齿轮37，所述驱动轴38下端固定连接有驱动带轮39，所述液压腔30上端壁转动连接有下端位于所述驱动腔15内的液压轴31，所述液压轴31下端固定连接有与所述驱动齿轮37啮合的液压齿轮36，所述液压轴31上端螺纹配合设有滑动连接于所述液压腔30内的液压板32，所述液压腔30下端与所述升降腔44上端连通设有中间管道33，所述液压腔30上端与两个所述平移腔57之间连通设有两个连接通道28。

[0015]另外，在一个实施例中，所述警报机构82包括所述驱动腔15后端壁转动连接且前端位于所述警报腔42内的从动轴19，所述从动轴19后端固定连接有从动锥齿轮20，所述驱动腔15下端壁转动连接有传动轴17，所述传动轴17上端固定连接有与所述从动锥齿轮20啮合的传动锥齿轮18，所述传动轴17下端固定连接有传动带轮21，所述驱动腔15内设有连接所述传动带轮21与所述驱动带轮39的传动带40，所述传动轴17下端固定连接有传动齿轮16，所述从动轴19前端固定连接有从动齿轮43，所述警报腔42后端壁固定连接有旋转套筒50，所述旋转套筒50内设有移动腔49，所述移动腔49与所述液压腔30之间连通设有连接管道29，所述移动腔49内滑动连接有移动板55，所述移动板55前端转动连接有前端位于所述警报腔42内的移动轴53，所述移动轴53后端固定连接有摩擦轮54，所述移动腔49前端面固定连接有能够与所述摩擦轮54摩擦连接的摩擦块48，所述移动轴53前端固定连接有风螺47，所述升降腔44内滑动连接有升降板45，所述升降板45下端面固定连接有下端位于所述警报腔42内的阻碍板46。

[0016]另外，在一个实施例中，所述开门机构80包括所述挡板12前端面固定连接的把手56，所述驱动腔15上端壁转动连接有下端我要所述疏散腔13内的转动轴11，所述转动轴11上端固定连接有与所述传动齿轮16啮合的转动齿轮14，所述转动轴11下端固定连接有所述挡板12，所述平移腔57内滑动连接有平移板58，所述平移板58前端面固定连接有前端位于所述阻挡腔73内的平移杆59，所述平移杆59前端固定连接有平移块60，所述平移块60转动连接有转动销61，所述转动销61固定连接有连接杆62，所述阻挡腔73右端壁转动连接有阻挡轴72，所述阻挡轴72右端固定连接有下端位于所述疏散腔13内的阻挡块67，所述阻挡轴72左端固定连接有限位三角板68，所述限位三角板68左端设有旋绕轴65，所述旋绕轴65左端固定连接有转动圆盘63，所述转动圆盘63前端转动连接有固定连接于所述连接杆62前端的旋转销66，所述阻挡轴72前端固定连接有前端位于外界的按压块64，所述限位腔71内滑动连接有限位板69，所述限位腔71内设有连接所述限位板69与所述限位腔71后端的限位弹簧70，所述限位板69前端固定连接有前端位于所述阻挡腔73内的限位三角板68。

[0017]另外，在一个实施例中，所述风扇26转动可通过所述入气通道22将房间内外的空气吸入所述检测腔23内，所述检测板27可将所述开关34抵住，所述开关34不被所述检测板27抵住时所述开关34启动，所述检测板27接触高温气体时会变形进行蜷缩不再抵住所述开关34，所述摩擦轮54与所述摩擦块48接触时，所述摩擦块48可带动所述移动轴53转动，旋绕轴65转动可通过限位三角板68带动阻挡轴72转动，阻挡轴72转动不能通过限位三角板68带动旋绕轴65转动，所述液压腔30、所述升降腔44内设有液压油。

[0018]初始状态时，检测电机24启动，液压板32处于最下位置，升降板45和阻碍板46处于最下位置，移动板55处于最后位置，按压块64处于水平状态，阻挡块67处于竖直状态，限位三角板68和限位板69处于最前位置，限位弹簧70处于放松状态。

[0019]正常情况下门板10可以作为一个门使用，同时检测电机24一直启动从而带动检测轴25转动，从而带动风扇26转动，从而带动风扇26转动，从而通过入气通道22将房间内外的空气吸入检测腔23内，当发生火灾时，高温空气进入检测腔23内接触检测板27，检测板27变形进行蜷缩不再抵住开关34，此时开关34弹起从而将驱动电机35启动输出动力，从而带动驱动轴38转动，从而带动驱动带轮39转动，从而通过传动带40带动传动带轮21转动，从而带动传动轴17转动，从而带动传动锥齿轮18转动，从而带动从动锥齿轮20转动，从而带动从动轴19转动，从而带动从动齿轮43转动，从而带动旋转齿轮52转动；同时驱动轴38转动带动驱动齿轮37转动，从而带动液压齿轮36转动，从而带动液压轴31转动，从而带动液压板32向上运动，从而将升降腔44内液压油通过中间管道33吸入液压腔30下端，从而带动升降板45和阻碍板46向上运动，液压板32向上运动将液压腔30内液压油通过连接管道29排出到移动腔49内，从而带动移动板55、移动轴53和摩擦轮54向前运动，从而带动风螺47向前运动，当摩擦轮54与摩擦块48接触时，旋转齿轮52转动通过摩擦块48带动摩擦轮54转动，从而带动移动轴53转动，从而带动风螺47转动，此时风螺47位于房间内并发出大的声音，从而起到警报作用；同时液压板32向上运动将液压腔30内液压油通过两个连接通道28排出到平移腔57内，从而推动平移板58向前运动，从而带动平移杆59和平移块60向前远，从而通过转动销61和连接杆62以及旋转销66带动转动圆盘63转动，从而带动旋绕轴65转动，从而通过限位三角板68带动带动阻挡轴72转动，从而带动阻挡块67和按压块64转动，阻挡块67转动接触限位三角板68时将限位三角板68和限位板69向后推动并压缩限位弹簧70，当阻挡块67转动到限位三角板68上方时，在限位弹簧70弹力作用下限位三角板68和限位板69向前运动将阻挡块67阻挡不能掉落，此时阻挡块67不再阻挡挡板12绕着转动轴11向前转动；此时传动轴17转动带动传动齿轮16转动，从而带动转动齿轮14转动，从而带动转动轴11转动，从而带动挡板12转动使得41将房间内外连通，此时人可以通过41离开房间；如果发生火灾时人发现了，但火灾较小没有触发检测板27，此时人可以手动转动按压块64从而带动阻挡轴72转动，阻挡轴72转动不通过限位三角板68带动转动圆盘63转动，阻挡轴72转动带动阻挡块67转动，阻挡块67转动接触限位三角板68时将限位三角板68和限位板69向后推动并压缩限位弹簧70，当阻挡块67转动到限位三角板68上方时，在限位弹簧70弹力作用下限位三角板68和限位板69向前运动将阻挡块67阻挡不能掉落，此时阻挡块67不再阻挡挡板12绕着转动轴11向前转动，此时阻挡块67不再阻挡挡板12绕着转动轴11向前转动，人工通过把手56将挡板12绕着转动轴11转动使得41将房间内外连通，此时人可以通过41离开房间。

[0020]本发明的有益效果是：本发明通过设置风螺以及可带动风螺转动的警报轴，实现在发生火灾时可转动警报轴带动风螺发出警报声，本发明还通过设置风扇和检测腔，可将房间内外的空气吸入检测腔内，检测腔内设有检测板，本发明内设有驱动电机，检测板接触火灾发生产生的高温空气时可启动驱动电机，从而带动警报轴转动，本发明还设有挡板，当发生火灾时挡板会自动打开可让人通过，防止火灾时门无法打开或打开时间过长的问题。
