本发明揭示一种物联网墙面插座，包括安装在暗盒前端的插座面板和套装在插座面板前端外部的罩壳，插座面板后端的内部安装有电路板，电路板上安装有电源模块、微处理器、WIFI模块、蓝牙模块、驱动电路和继电器，电源模块包括降压电路和稳压电路，降压电路与插座面板上的相线接线端和零线接线端电连接，稳压电路与降压电路电连接，微处理器与稳压电路电连接，WIFI模块、蓝牙模块和驱动电路均与微处理器电连接，继电器中的线圈的两端均与驱动电路电连接，插座面板中的相线导电座串联继电器中的常开开关后与插座面板上的相线接线端电连接；
权利要求
1.一种物联网墙面插座，包括安装在暗盒(1)前端的插座面板(2)和套装在插座面板(2)前端外部的罩壳(3)，其特征在于：所述插座面板(2)后端的内部安装有电路板，所述电路板上安装有电源模块(91)、微处理器(92)、WIFI模块(93)、蓝牙模块(94)、驱动电路(95)和继电器(96)，所述电源模块(91)包括降压电路(911)和稳压电路(912)，所述降压电路(911)与插座面板(2)上的相线接线端(201)和零线接线端(202)电连接，所述稳压电路(912)与降压电路(911)电连接，所述微处理器(92)与稳压电路(912)电连接，所述WIFI模块(93)、蓝牙模块(94)和驱动电路(95)均与微处理器(92)电连接，所述继电器(96)中的线圈的两端均与驱动电路(95)电连接，所述插座面板(2)中的相线导电座(204)串联继电器(96)中的常开开关后与插座面板(2)上的相线接线端(201)电连接，所述插座面板(2)中的零线导电座与插座面板(2)上的零线接线端(202)电连接，所述插座面板(2)中的地线导电座与插座面板(2)上的地线接线端(203)电连接。
2.根据权利要求1所述的物联网墙面插座，其特征在于，所述插座面板(2)通过插销结构与暗盒(1)锁合，所述插座面板(2)上安装有用于驱动插销结构以使插座面板(2)与暗盒(1)锁合的旋转驱动结构，所述插座面板(2)上还安装有在插座面板(2)通过插销结构与暗盒(1)锁合后用于锁紧插销结构的锁止结构，所述物联网墙面插座还包括用于驱动锁止结构以使锁止结构解锁插销结构的拆卸工装，所述插座面板(2)与暗盒(1)之间设置有定位结构。
3.根据权利要求2所述的物联网墙面插座，其特征在于，所述插销结构包括两块分别一体成型在插座面板(2)后表面左右两侧的支撑板(21)，每块支撑板(21)中均横向活动穿设有插销(4)，每块支撑板(21)中均设置有供插销(4)穿过的通孔(22)；每根插销(4)的下边沿处均设置有沿插销(4)的轴向方向延伸的限位槽(41)，每个通孔(22)的底面上均一体成型有用于插入到限位槽(41)中且用于与限位槽(41)配合滑动的限位凸起(23)；位于支撑板(21)外侧的插销(4)上配合卡接有第一卡簧(42)，位于支撑板(21)内侧的插销(4)上配合卡接有第二卡簧(43)，所述第二卡簧(43)与支撑板(21)之间的插销(4)的外部套装有第一弹簧(44)，所述第一弹簧(44)的两端分别与第二卡簧(43)和支撑板(21)相抵；所述暗盒(1)的左右两侧内壁上均设置有分别供其中一根插销(4)的外端部插入的销孔(11)。
4.根据权利要求3所述的物联网墙面插座，其特征在于，所述旋转驱动结构包括两根转动杆(5)和两块转动块(6)，每根转动杆(5)的前端均一体成型有外径大于转动杆(5)的柱头(51)，所述柱头(51)的前端面上设置有内六角孔(52)，位于每根插销(4)内侧的插座面板(2)中均设置有用于供其中一根转动杆(5)由前向后穿过且用于供柱头(51)嵌入的沉头孔(24)，所述转动杆(5)穿过沉头孔(24)后配合卡接有第三卡簧(53)，所述第三卡簧(53)与插座面板(2)的后表面相抵；两块转动块(6)分别固定在其中一根转动杆(5)的后端，每块转动块(6)的外侧面上均设置有在转动块(6)转动时用于推动插销(4)向外移动的弧形面(61)。
5.根据权利要求4所述的物联网墙面插座，其特征在于，每根转动杆(5)的后端均一体成型有方柱(54)，所述方柱(54)的后端一体成型有螺柱(55)，所述方柱(54)的中心线与转动杆(5)的轴线重合，所述螺柱(55)的轴线与转动杆(5)的轴线重合且螺柱(55)的外径小于转动杆(5)的外径；所述转动块(6)的前端面上设置有供方柱(54)嵌入的嵌槽(62)，所述螺柱(55)活动贯穿嵌槽(62)的底部后伸出于转动块(6)外并螺纹连接有用于压紧转动块(6)的螺母(56)。
6.根据权利要求4所述的物联网墙面插座，其特征在于，所述插座面板(2)与转动块(6)之间的转动杆(5)的外部套装有用于驱动转动块(6)复位的扭簧(57)，所述扭簧(57)的一端与插座面板(2)配合插接，所述扭簧(57)的另一端与转动块(6)配合插接；所述插座面板(2)的后表面上一体成型有在转动块(6)复位后用于与转动块(6)相抵的限位柱(25)。
7.根据权利要求4所述的物联网墙面插座，其特征在于，所述锁止结构包括两个呈左右对称设置的卡钩(7)，位于第二卡簧(43)内侧的每根插销(4)上均一体成型有锁柱(45)，每根锁柱(45)均由下至上延伸；两个卡钩(7)分别位于其中一根锁柱(45)的外侧，位于每个卡钩(7)所在位置处的插座面板(2)的后表面上均一体成型有两根由上至下分布的且活动穿设在对应侧的卡钩(7)中的导柱(26)，每根导柱(26)活动贯穿对应侧的卡钩(7)后均配合卡接有第四卡簧(261)，每个卡钩(7)与插座面板(2)之间的每根导柱(26)上均配合卡接有用于限制卡钩移动范围的第五卡簧(262)，所述第四卡簧(261)与卡钩(7)之间的导柱(26)外部套装有用于推动卡钩(7)的第二弹簧(263)；每个卡钩(7)的内端部上均设置有在插销(4)带动锁柱(45)向外移动时用于与锁柱(45)配合导向以方便锁柱(45)与卡钩(7)卡合的斜面(71)。
8.根据权利要求7所述的物联网墙面插座，其特征在于，所述拆卸工装包括用于套装到插座面板(2)外部的环形基板(8)，所述环形基板(8)的后表面上一体成型有两根分别用于顶推其中一个卡钩(7)以使卡钩(7)对锁柱(45)进行解锁的推杆(81)，所述插座面板(2)中设置有两个分别供其中一根推杆(81)活动穿过以使推杆(81)顶推卡钩(7)的通道(27)，每个通道(27)均位于对应侧的两根导柱(26)之间。
9.根据权利要求2所述的物联网墙面插座，其特征在于，所述定位结构包括一体成型在插座面板(2)后表面的四个边角处的定位柱(28)，所述暗盒(1)前端面的四个边角处均设置有分别供其中一根定位柱(28)插入的定位孔(12)。
说明书
物联网墙面插座
技术领域
[0001]本发明涉及电气连接装置技术领域，具体涉及一种物联网墙面插座。
背景技术
[0002]墙面插座是用电环境中不可缺少的电气连接装置，其在使用时是固定在暗盒上的，而暗盒是预埋在墙体中的；目前的墙面插座由于不具备连网的功能，这样一来，当用电器需要连接电源时，需要将用电器的插头插接到墙面插座上，而当用电器需要断电时，需要将用电器的插头从墙面插座上拔下，即无法实现远程控制的功能，从而会给用户的使用带来不便。
发明内容
[0003]针对现有技术的不足，本发明提供一种物联网墙面插座，其与传统的墙面插座相比，能够实现对用电器的远程通断电控制，从而能够给用户的使用带来方便。
[0004]本发明的物联网墙面插座，包括安装在暗盒前端的插座面板和套装在插座面板前端外部的罩壳，插座面板后端的内部安装有电路板，电路板上安装有电源模块、微处理器、WIFI模块、蓝牙模块、驱动电路和继电器，电源模块包括降压电路和稳压电路，降压电路与插座面板上的相线接线端和零线接线端电连接，稳压电路与降压电路电连接，微处理器与稳压电路电连接，WIFI模块、蓝牙模块和驱动电路均与微处理器电连接，继电器中的线圈的两端均与驱动电路电连接，插座面板中的相线导电座串联继电器中的常开开关后与插座面板上的相线接线端电连接，插座面板中的零线导电座与插座面板上的零线接线端电连接，插座面板中的地线导电座与插座面板上的地线接线端电连接。
[0005]本发明的物联网墙面插座，其中，插座面板通过插销结构与暗盒锁合，插座面板上安装有用于驱动插销结构以使插座面板与暗盒锁合的旋转驱动结构，插座面板上还安装有在插座面板通过插销结构与暗盒锁合后用于锁紧插销结构的锁止结构，物联网墙面插座还包括用于驱动锁止结构以使锁止结构解锁插销结构的拆卸工装，插座面板与暗盒之间设置有定位结构；通过采用这种结构后，插座面板依靠插销结构与暗盒锁紧或解锁，与传统采用螺栓固定插座面板和暗盒的方式相比，能够给插座面板与暗盒的装配过程带来方便，且插座面板同样能够方便地从暗盒上拆卸下来。
[0006]本发明的物联网墙面插座，其中，插销结构包括两块分别一体成型在插座面板后表面左右两侧的支撑板，每块支撑板中均横向活动穿设有插销，每块支撑板中均设置有供插销穿过的通孔；每根插销的下边沿处均设置有沿插销的轴向方向延伸的限位槽，每个通孔的底面上均一体成型有用于插入到限位槽中且用于与限位槽配合滑动的限位凸起；位于支撑板外侧的插销上配合卡接有第一卡簧，位于支撑板内侧的插销上配合卡接有第二卡簧，第二卡簧与支撑板之间的插销的外部套装有第一弹簧，第一弹簧的两端分别与第二卡簧和支撑板相抵；暗盒的左右两侧内壁上均设置有分别供其中一根插销的外端部插入的销孔；通过采用这种插销结构后，当旋转驱动结构驱动插销向外移动时，插销能够插入到暗盒内侧壁上的销孔中，这样一来，插座面板即可与暗盒锁紧，另外，在插销向外移动后，锁止结构能够实现对插销结构的锁紧，这样一来，插销即可与销孔持续插紧；当旋转驱动结构解除对插销的驱动，且锁止结构解除对插销结构的锁紧时，插销即可从销孔中退出，这样一来，插座面板即实现了与暗盒的解锁，插座面板即可从暗盒上拆卸下来。
[0007]本发明的物联网墙面插座，其中，旋转驱动结构包括两根转动杆和两块转动块，每根转动杆的前端均一体成型有外径大于转动杆的柱头，柱头的前端面上设置有内六角孔，位于每根插销内侧的插座面板中均设置有用于供其中一根转动杆由前向后穿过且用于供柱头嵌入的沉头孔，转动杆穿过沉头孔后配合卡接有第三卡簧，第三卡簧与插座面板的后表面相抵；两块转动块分别固定在其中一根转动杆的后端，每块转动块的外侧面上均设置有在转动块转动时用于推动插销向外移动的弧形面；通过采用这种旋转驱动结构后，当采用外六角扳手与柱头上的内六角孔配合后即可转动柱头和转动杆；当位于左侧的转动杆顺时针转动时，位于左侧的转动杆能够带动位于左侧的转动块顺时针转动，位于左侧的转动块上的弧形面能够逐渐推动位于左侧的插销向外移动并最终使得位于左侧的插销插入到暗盒左侧内壁上的销孔中；当位于右侧的转动杆逆时针转动时，位于右侧的转动杆能够带动位于右侧的转动块逆时针转动，位于右侧的转动块上的弧形面能够逐渐推动位于右侧的插销向外移动并最终使得位于右侧的插销插入到暗盒右侧内壁上的销孔中；在旋转驱动结构驱动插销结构中的插销向外移动后，锁止结构能够实现对插销结构的锁紧。
[0008]本发明的物联网墙面插座，其中，每根转动杆的后端均一体成型有方柱，方柱的后端一体成型有螺柱，方柱的中心线与转动杆的轴线重合，螺柱的轴线与转动杆的轴线重合且螺柱的外径小于转动杆的外径；转动块的前端面上设置有供方柱嵌入的嵌槽，螺柱活动贯穿嵌槽的底部后伸出于转动块外并螺纹连接有用于压紧转动块的螺母；通过采用这种结构后，转动块不仅能够可靠地实现与转动杆的固定且转动块与转动杆之间能够实现周向限位的功能。
[0009]本发明的物联网墙面插座，其中，插座面板与转动块之间的转动杆的外部套装有用于驱动转动块复位的扭簧，扭簧的一端与插座面板配合插接，扭簧的另一端与转动块配合插接；插座面板的后表面上一体成型有在转动块复位后用于与转动块相抵的限位柱；通过扭簧的设置，当外六角扳手释放柱头时，扭簧能够带动转动块、转动杆和柱头复位，且转动块最终能够与限位柱相抵。
[0010]本发明的物联网墙面插座，其中，锁止结构包括两个呈左右对称设置的卡钩，位于第二卡簧内侧的每根插销上均一体成型有锁柱，每根锁柱均由下至上延伸；两个卡钩分别位于其中一根锁柱的外侧，位于每个卡钩所在位置处的插座面板的后表面上均一体成型有两根由上至下分布的且活动穿设在对应侧的卡钩中的导柱，每根导柱活动贯穿对应侧的卡钩后均配合卡接有第四卡簧，每个卡钩与插座面板之间的每根导柱上均配合卡接有用于限制卡钩移动范围的第五卡簧，第四卡簧与卡钩之间的导柱外部套装有用于推动卡钩的第二弹簧；每个卡钩的内端部上均设置有在插销带动锁柱向外移动时用于与锁柱配合导向以方便锁柱与卡钩卡合的斜面；通过采用这种锁止结构后，在旋转驱动结构驱动插销向外移动并插入到暗盒侧壁上的销孔中后，插销能够带动锁柱向外侧移动，锁柱首先能够与斜面配合导向并向后挤压卡钩(此时第二弹簧被压缩)，在锁柱滑过斜面并持续向外移动后，卡钩最终能够在第二弹簧的作用下向前移动并实现与锁柱的卡合。
[0011]本发明的物联网墙面插座，其中，拆卸工装包括用于套装到插座面板外部的环形基板，环形基板的后表面上一体成型有两根分别用于顶推其中一个卡钩以使卡钩对锁柱进行解锁的推杆，插座面板中设置有两个分别供其中一根推杆活动穿过以使推杆顶推卡钩的通道，每个通道均位于对应侧的两根导柱之间；通过采用这种拆卸工装后，当环形基板上的两根推杆分别穿过其中一个通道并向后顶推对应侧的卡钩时，卡钩能够脱离锁柱，此时锁柱和插销能够在第一弹簧的作用下向内移动，这样一来，插销能够从暗盒中脱出，从而能够达到插座面板与暗盒解锁的目的。
[0012]本发明的物联网墙面插座，其中，定位结构包括一体成型在插座面板后表面的四个边角处的定位柱，暗盒前端面的四个边角处均设置有分别供其中一根定位柱插入的定位孔；通过采用这种定位结构后，在插座面板与暗盒装配时，定位柱能够插入到定位孔中，这样一来，插座面板与暗盒之间能够实现定位的目的。
[0013]本发明与传统的墙面插座相比，能够实现对用电器的远程通断电控制，从而能够给用户的使用带来方便。
附图说明
[0014]此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

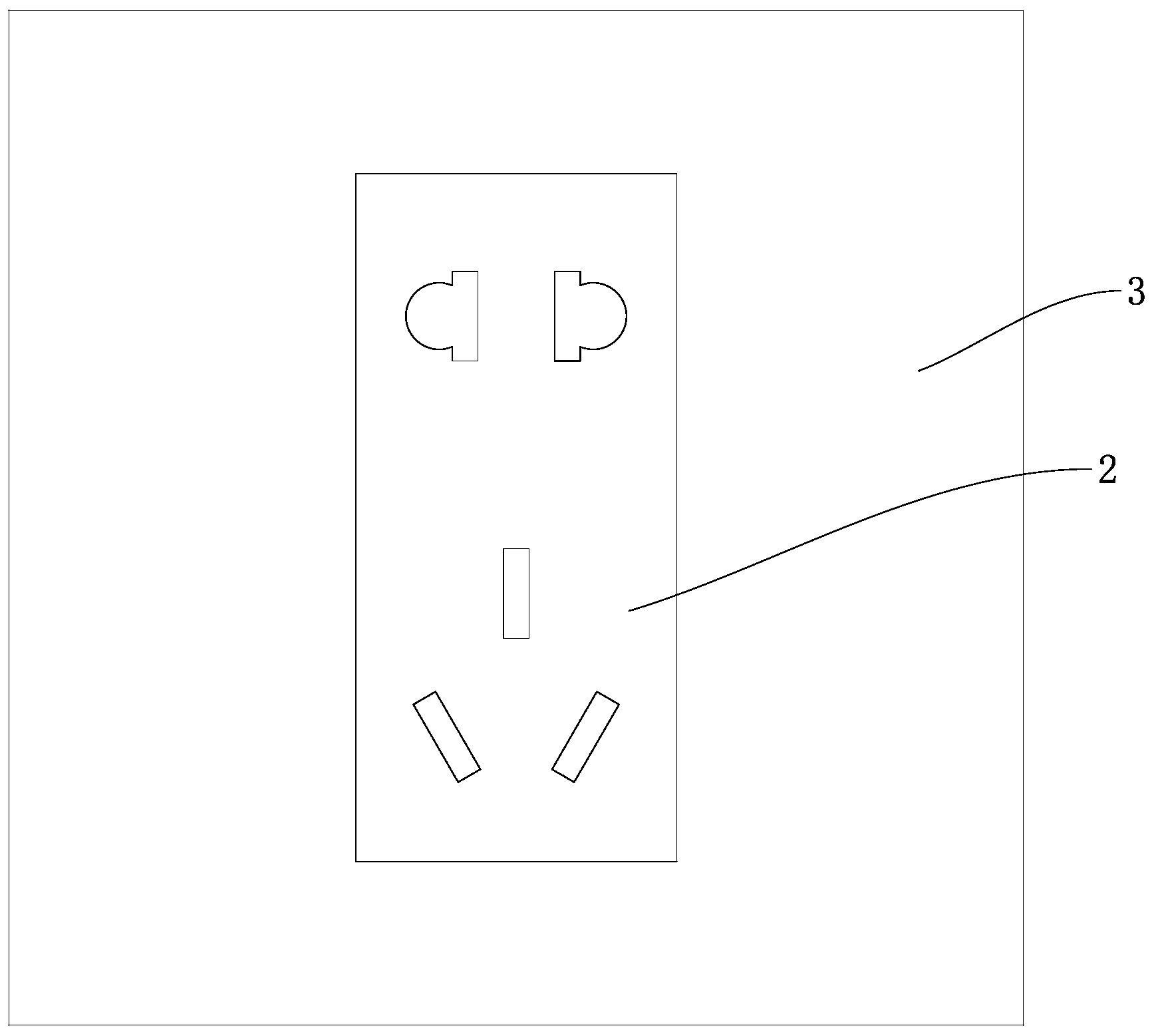

[0015]图1为罩壳与插座面板装配后的主视结构示意图；
[0016]图2为插座面板与旋转驱动结构装配后的主视结构示意图；
[0017]图3为插座面板与插销结构、旋转驱动结构和锁止结构装配后的后视结构示意图；
[0018]图4为插座面板与插销结构、旋转驱动结构和锁止结构装配后且在旋转驱动结构驱动插销结构时的后视结构示意图；
[0019]图6为插座面板与插销结构、旋转驱动结构和锁止结构装配后的俯视结构示意图；
[0020]图5为本发明的电路原理框图。
[0021]图7为图6去掉卡钩和第二弹簧后的结构示意图；
[0022]图8为暗盒的剖视结构示意图；
[0023]图9为暗盒的主视结构示意图；
[0024]图10为拆卸工装的俯视结构示意图；
[0025]图11为转动块的主视结构示意图；
[0026]图12为柱头、转动杆、方柱和螺柱连接后的俯视结构示意图；
[0027]图13为插销与支撑板装配后的结构示意图；
[0028]图14为图3中A处放大后的结构示意图。
具体实施方式
[0029]以下将以图式揭露本发明的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本发明。也就是说，在本发明的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
[0030]另外，在本发明中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本发明，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本发明要求的保护范围之内。
[0031]本发明的物联网墙面插座，包括安装在暗盒1前端的插座面板2和套装在插座面板2前端外部的罩壳3，插座面板2后端的内部安装有电路板，电路板上安装有电源模块91、微处理器92、WIFI模块93、蓝牙模块94、驱动电路95和继电器96，电源模块91包括降压电路911和稳压电路912，降压电路911与插座面板2上的相线接线端201和零线接线端202电连接，稳压电路912与降压电路911电连接，微处理器92与稳压电路912电连接，WIFI模块93、蓝牙模块94和驱动电路95均与微处理器92电连接，继电器96中的线圈的两端均与驱动电路95电连接，插座面板2中的相线导电座204串联继电器96中的常开开关后与插座面板2上的相线接线端201电连接，插座面板2中的零线导电座与插座面板2上的零线接线端202电连接，插座面板2中的地线导电座与插座面板2上的地线接线端203电连接；本发明与传统的墙面插座相比，能够实现对用电器的远程通断电控制，从而能够给用户的使用带来方便。
[0032]插座面板2通过插销结构与暗盒1锁合，插座面板2上安装有用于驱动插销结构以使插座面板2与暗盒1锁合的旋转驱动结构，插座面板2上还安装有在插座面板2通过插销结构与暗盒1锁合后用于锁紧插销结构的锁止结构，物联网墙面插座还包括用于驱动锁止结构以使锁止结构解锁插销结构的拆卸工装，插座面板2与暗盒1之间设置有定位结构；通过采用这种结构后，插座面板依靠插销结构与暗盒锁紧或解锁，与传统采用螺栓固定插座面板和暗盒的方式相比，能够给插座面板与暗盒的装配过程带来方便，且插座面板同样能够方便地从暗盒上拆卸下来。
[0033]插销结构包括两块分别一体成型在插座面板2后表面左右两侧的支撑板21，每块支撑板21中均横向活动穿设有插销4，每块支撑板21中均设置有供插销4穿过的通孔22；每根插销4的下边沿处均设置有沿插销4的轴向方向延伸的限位槽41，每个通孔22的底面上均一体成型有用于插入到限位槽41中且用于与限位槽41配合滑动的限位凸起23；位于支撑板21外侧的插销4上配合卡接有第一卡簧42，位于支撑板21内侧的插销4上配合卡接有第二卡簧43，第二卡簧43与支撑板21之间的插销4的外部套装有第一弹簧44，第一弹簧44的两端分别与第二卡簧43和支撑板21相抵；暗盒1的左右两侧内壁上均设置有分别供其中一根插销4的外端部插入的销孔11；通过采用这种插销结构后，当旋转驱动结构驱动插销向外移动时，插销能够插入到暗盒内侧壁上的销孔中，这样一来，插座面板即可与暗盒锁紧，另外，在插销向外移动后，锁止结构能够实现对插销结构的锁紧，这样一来，插销即可与销孔持续插紧；当旋转驱动结构解除对插销的驱动，且锁止结构解除对插销结构的锁紧时，插销即可从销孔中退出，这样一来，插座面板即实现了与暗盒的解锁，插座面板即可从暗盒上拆卸下来。
[0034]旋转驱动结构包括两根转动杆5和两块转动块6，每根转动杆5的前端均一体成型有外径大于转动杆5的柱头51，柱头51的前端面上设置有内六角孔52，位于每根插销4内侧的插座面板2中均设置有用于供其中一根转动杆5由前向后穿过且用于供柱头51嵌入的沉头孔24，转动杆5穿过沉头孔24后配合卡接有第三卡簧53，第三卡簧53与插座面板2的后表面相抵；两块转动块6分别固定在其中一根转动杆5的后端，每块转动块6的外侧面上均设置有在转动块6转动时用于推动插销4向外移动的弧形面61；通过采用这种旋转驱动结构后，当采用外六角扳手与柱头上的内六角孔配合后即可转动柱头和转动杆；当位于左侧的转动杆顺时针转动时，位于左侧的转动杆能够带动位于左侧的转动块顺时针转动，位于左侧的转动块上的弧形面能够逐渐推动位于左侧的插销向外移动并最终使得位于左侧的插销插入到暗盒左侧内壁上的销孔中；当位于右侧的转动杆逆时针转动时，位于右侧的转动杆能够带动位于右侧的转动块逆时针转动，位于右侧的转动块上的弧形面能够逐渐推动位于右侧的插销向外移动并最终使得位于右侧的插销插入到暗盒右侧内壁上的销孔中；在旋转驱动结构驱动插销结构中的插销向外移动后，锁止结构能够实现对插销结构的锁紧。
[0035]每根转动杆5的后端均一体成型有方柱54，方柱54的后端一体成型有螺柱55，方柱54的中心线与转动杆5的轴线重合，螺柱55的轴线与转动杆5的轴线重合且螺柱55的外径小于转动杆5的外径；转动块6的前端面上设置有供方柱54嵌入的嵌槽62，螺柱55活动贯穿嵌槽62的底部后伸出于转动块6外并螺纹连接有用于压紧转动块6的螺母56；通过采用这种结构后，转动块不仅能够可靠地实现与转动杆的固定且转动块与转动杆之间能够实现周向限位的功能。
[0036]插座面板2与转动块6之间的转动杆5的外部套装有用于驱动转动块6复位的扭簧57，扭簧57的一端与插座面板2配合插接，扭簧57的另一端与转动块6配合插接；插座面板2的后表面上一体成型有在转动块6复位后用于与转动块6相抵的限位柱25；通过扭簧的设置，当外六角扳手释放柱头时，扭簧能够带动转动块、转动杆和柱头复位，且转动块最终能够与限位柱相抵。
[0037]锁止结构包括两个呈左右对称设置的卡钩7，位于第二卡簧43内侧的每根插销4上均一体成型有锁柱45，每根锁柱45均由下至上延伸；两个卡钩7分别位于其中一根锁柱45的外侧，位于每个卡钩7所在位置处的插座面板2的后表面上均一体成型有两根由上至下分布的且活动穿设在对应侧的卡钩7中的导柱26，每根导柱26活动贯穿对应侧的卡钩7后均配合卡接有第四卡簧261，每个卡钩7与插座面板2之间的每根导柱26上均配合卡接有用于限制卡钩移动范围的第五卡簧262，第四卡簧261与卡钩7之间的导柱26外部套装有用于推动卡钩7的第二弹簧263；每个卡钩7的内端部上均设置有在插销4带动锁柱45向外移动时用于与锁柱45配合导向以方便锁柱45与卡钩7卡合的斜面71；通过采用这种锁止结构后，在旋转驱动结构驱动插销向外移动并插入到暗盒侧壁上的销孔中后，插销能够带动锁柱向外侧移动，锁柱首先能够与斜面配合导向并向后挤压卡钩(此时第二弹簧被压缩)，在锁柱滑过斜面并持续向外移动后，卡钩最终能够在第二弹簧的作用下向前移动并实现与锁柱的卡合。
[0038]拆卸工装包括用于套装到插座面板2外部的环形基板8，环形基板8的后表面上一体成型有两根分别用于顶推其中一个卡钩7以使卡钩7对锁柱45进行解锁的推杆81，插座面板2中设置有两个分别供其中一根推杆81活动穿过以使推杆81顶推卡钩7的通道27，每个通道27均位于对应侧的两根导柱26之间；通过采用这种拆卸工装后，当环形基板上的两根推杆分别穿过其中一个通道并向后顶推对应侧的卡钩时，卡钩能够脱离锁柱，此时锁柱和插销能够在第一弹簧的作用下向内移动，这样一来，插销能够从暗盒中脱出，从而能够达到插座面板与暗盒解锁的目的。
[0039]定位结构包括一体成型在插座面板2后表面的四个边角处的定位柱28，暗盒1前端面的四个边角处均设置有分别供其中一根定位柱28插入的定位孔12；通过采用这种定位结构后，在插座面板与暗盒装配时，定位柱能够插入到定位孔中，这样一来，插座面板与暗盒之间能够实现定位的目的。
[0040]当插座面板需要与暗盒装配时，首先将插座面板上的每个定位柱分别插入到暗盒前端的其中一个定位孔中，并使得定位柱与定位孔插接到位，然后用外六角扳手顺时针转动位于左侧的柱头和转动杆，当位于左侧的转动杆顺时针转动时，位于左侧的转动杆能够带动位于左侧的转动块顺时针转动，位于左侧的转动块上的弧形面能够逐渐推动位于左侧的插销向外移动并最终使得位于左侧的插销插入到暗盒左侧内壁上的销孔中；然后用外六角扳手逆时针转动位于右侧的柱头和转动杆，当位于右侧的转动杆逆时针转动时，位于右侧的转动杆能够带动位于右侧的转动块逆时针转动，位于右侧的转动块上的弧形面能够逐渐推动位于右侧的插销向外移动并最终使得位于右侧的插销插入到暗盒右侧内壁上的销孔中。在位于左侧的插销与暗盒左侧内壁上的销孔插紧后，且在位于右侧的插销与暗盒右侧内壁上的销孔插紧后，插座面板即可与暗盒锁紧；在位于左侧的插销向左移动后，位于左侧的插销能够带动位于左侧的锁柱向左移动，位于左侧的锁柱向左移动后，位于左侧的锁柱首先能够与位于左侧的卡钩上的斜面配合导向并向后挤压位于左侧的卡钩(此时位于左侧的第二弹簧被压缩)，在位于左侧的锁柱滑过位于左侧的卡钩上的斜面并持续向左移动后，位于左侧的卡钩最终能够在位于左侧的第二弹簧的作用下向前移动并实现与位于左侧的锁柱的卡合；在位于右侧的插销向右移动后，位于右侧的插销能够带动位于右侧的锁柱向右移动，位于右侧的锁柱向右移动后，位于右侧的锁柱首先能够与位于右侧的卡钩上的斜面配合导向并向后挤压位于右侧的卡钩(此时位于右侧的第二弹簧被压缩)，在位于右侧的锁柱滑过位于右侧的卡钩上的斜面并持续向右移动后，位于右侧的卡钩最终能够在位于右侧的第二弹簧的作用下向前移动并实现与位于右侧的锁柱的卡合。另外，在外六角扳手脱离内六角孔后，扭簧能够驱动转动块复位。
[0041]当插座面板需要从暗盒上拆卸下来时，将环形基板上的两根推杆分别穿过其中一个通道并向后顶推对应侧的卡钩，此时，每个卡钩能够分别脱离对应侧的锁柱，此时两侧的锁柱和插销均能够在第一弹簧的作用下向内移动，这样一来，位于两侧的插销均能够从暗盒中脱出，从而能够达到插座面板与暗盒解锁的目的，在插座面板与暗盒解锁后，即可将插座面板从暗盒上拆卸下来。
[0042]当墙面插座需要连接电力线时，将插座面板上的相线接线端与暗盒中的相线电连接，将插座面板上的零线接线端与暗盒中的零线电连接，将插座面板上的地线接线端与暗盒中的地线电连接，在墙面插座连接电力线后，电力线即可实现对插座面板中的电路板上的电源模块的供电；在初次使用墙面插座时，将手机通过蓝牙连接的方式与电路板上的蓝牙模块进行连接，然后操作手机上的APP使得手机上的APP将无线网络名称和WIFI密码通过蓝牙传输的方式发送给电路板上的蓝牙模块(在手机上的APP上填上无线网络名称和WIFI密码并按下APP中的确认键，此时，手机能够通过蓝牙传输方式将无线网络名称和WIFI密码传输给电路板上的蓝牙模块)，电路板上的蓝牙模块收到无线网络名称和WIFI密码后能够将无线网络名称和WIFI密码发送给WIFI模块，WIFI模块收到无线网络名称和WIFI密码后能够接入对应的无线局域网，在WIFI模块接入无线局域网后，用户即可通过局域网来控制插座面板的通断电；即当用户操作手机上的APP并请求对连接在插座面板上的用电器断电时(用电器的插头插接在插座面板上)，手机上的APP能够通过无线局域网将断电指令发送给电路板上的WIFI模块(手机与无线局域网处于连接状态)，WIFI模块能够将断电指令发送给微处理器，微处理器则通过驱动电路控制继电器中的常开开关断开，常开开关断开后，插座面板中的相线导电座即能够与插座面板上的相线接线端断开，此时，插座面板即会断电，从而能够使得连接在插座面板上的用电器断电；当用户操作手机上的APP并请求对连接在插座面板上的用电器通电时(用电器的插头插接在插座面板上)，手机上的APP能够通过无线局域网将通电指令发送给电路板上的WIFI模块(手机与无线局域网处于连接状态)，WIFI模块能够将通电指令发送给微处理器，微处理器则通过驱动电路控制继电器中的常开开关接通，常开开关接通后，插座面板中的相线导电座即能够与插座面板上的相线接线端接通，此时，插座面板即会通电，从而能够使得连接在插座面板上的用电器通电；需要说明的是，本发明中单独的电源模块、微处理器、WIFI模块、蓝牙模块、驱动电路和继电器均为目前市面上的常规电路或模块，且手机上的APP也能够通过目前的技术手段编程实现，即上述硬件及软件能够通过现有技术手段实现，故不在此赘述。
[0043]以上所述仅为本发明的实施方式而已，并不用于限制本发明。对于本领域技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本发明的权利要求范围之内。
