本发明揭示一种墙面插座，包括安装在暗盒前端的插座面板，插座面板前端的外部套装有罩壳，插座面板通过转动锁合结构与暗盒锁合，插座面板上安装有在插座面板与暗盒锁合后用于锁紧转动锁合结构的锁止结构；墙面插座还包括用于驱动锁止结构以使锁止结构解锁转动锁合结构的拆卸工装；本发明内部的插座面板依靠转动锁合结构与暗盒锁紧或解锁，与传统采用螺栓固定插座面板和暗盒的方式相比，能够给插座面板与暗盒的装配过程带来方便，且插座面板同样能够方便地从暗盒上拆卸下来。
权利要求
1.一种墙面插座，包括安装在暗盒(1)前端的插座面板(2)，所述插座面板(2)前端的外部套装有罩壳(3)，其特征在于：所述插座面板(2)通过转动锁合结构与暗盒(1)锁合，所述插座面板(2)上安装有在插座面板(2)与暗盒(1)锁合后用于锁紧转动锁合结构的锁止结构；所述墙面插座还包括用于驱动锁止结构以使锁止结构解锁转动锁合结构的拆卸工装。
2.根据权利要求1所述的墙面插座，其特征在于，所述转动锁合结构包括两根转轴(4)，每根转轴(4)的前端均一体成型有外径大于转轴(4)的柱头(41)，所述柱头(41)的前端面上设置有内六角孔(42)；所述插座面板(2)左侧的中部和右侧的中部均设置有供转轴(4)穿过且用于供柱头(41)嵌入的沉头孔(21)，所述柱头(41)嵌入到沉头孔(21)中后与沉头孔(21)的底部相抵，所述转轴(4)穿过沉头孔(21)后配合卡接有用于防止转轴(4)脱离沉头孔(21)的第一卡簧(5)，所述第一卡簧(5)与插座面板(2)相抵；所述转轴(4)尾端的外壁上固定有锁块(6)，所述锁块(6)沿转轴(4)的径向方向延伸，所述暗盒(1)的两侧内侧壁上均设置有在锁块(6)转动后分别用于与对应侧的锁块(6)锁合的锁槽(11)。
3.根据权利要求2所述的墙面插座，其特征在于，所述转轴(4)尾端的侧壁上设置有第一台阶面(43)，所述锁块(6)朝向转轴(4)的一端与第一台阶面(43)相抵，所述锁块(6)与转轴(4)通过穿设在转轴(4)和锁块(6)中的第一螺栓(44)锁紧，所述第一螺栓(44)与转轴(4)转动连接，所述第一螺栓(44)与锁块(6)螺纹连接。
4.根据权利要求2所述的墙面插座，其特征在于，所述锁块(6)下端的前边缘和后边缘处均设置有用于与锁槽(11)配合导向以方便锁块(6)锁合到锁槽(11)中的导向面(61)。
5.根据权利要求2所述的墙面插座，其特征在于，所述锁止结构包括两个呈左右对称设置的卡钩(7)，两个卡钩(7)分别位于其中一根转轴(4)的外侧，位于每个卡钩(7)所在位置处的插座面板(2)的后表面上均一体成型有两根由上至下分布的且活动穿设在对应侧的卡钩(7)中的导柱(22)，每根导柱(22)活动贯穿对应侧的卡钩(7)后均配合卡接有第二卡簧(23)，所述卡钩(7)与插座面板(2)之间的每根导柱(22)上均配合卡接有用于限制卡钩(7)移动范围的第三卡簧(24)，所述第二卡簧(23)与卡钩(7)之间的导柱(22)外部套装有用于推动卡钩(7)的弹簧(25)；所述锁块(6)与第一卡簧(5)之间的转轴(4)的外侧壁上固定有锁柱(8)，所述锁柱(8)与锁块(6)之间的夹角为90度，所述卡钩(7)的内端部上设置有在转轴(4)带动锁柱(8)转动时用于与锁柱(8)配合导向以方便锁柱(8)与卡钩(7)卡合的斜面(71)。
6.根据权利要求5所述的墙面插座，其特征在于，所述转轴(4)的侧壁上设置有第二台阶面(45)，所述锁柱(8)朝向转轴(4)的一端与第二台阶面(45)相抵，所述锁柱(8)与转轴(4)通过穿设在转轴(4)和锁柱(8)中的第二螺栓(46)锁紧，所述第二螺栓(46)与转轴(4)转动连接，所述第二螺栓(46)与锁柱(8)螺纹连接。
7.根据权利要求5所述的墙面插座，其特征在于，所述拆卸工装包括用于套装到插座面板(2)外部的环形基板(9)，所述环形基板(9)的后表面上一体成型有两根分别用于顶推其中一个卡钩(7)以使卡钩(7)对锁柱(8)进行解锁的推杆(91)，所述插座面板(2)中设置有两个分别供其中一根推杆(91)活动穿过的通孔(26)；所述环形基板(9)中设置有两个让位孔(92)，所述推杆(91)插入到通孔(26)中后每个让位孔(92)分别与其中一个沉头孔(21)前后对应，所述让位孔(92)用于供螺丝刀的头部穿过以方便螺丝刀转动柱头(41)和转轴(4)。
8.根据权利要求2所述的墙面插座，其特征在于，所述柱头(41)与转轴(4)的连接处一体成型有限位块(47)，所述沉头孔(21)的底部设置有在柱头(41)和转轴(4)转动时用于供限位块(47)滑动的弧形限位槽(27)。
9.根据权利要求1所述的墙面插座，其特征在于，所述罩壳(3)的内侧壁上设置有若干个呈周向分布的卡台(31)，所述插座面板(2)的外周壁上设置有分别用于与其中一个卡台(31)配合卡接的卡槽(28)。
10.根据权利要求1所述的墙面插座，其特征在于，所述插座面板(2)后表面的每个边角处均一体成型有定位柱(29)，每根定位柱(29)均由前向后延伸，所述暗盒(1)前侧面的每个边角处均设置有分别供其中一根定位柱(29)插入的定位孔(12)。
说明书
墙面插座
技术领域
[0001]本发明涉及电气连接装置技术领域，具体涉及一种墙面插座。
背景技术
[0002]在建筑装修过程中，墙面插座是不可缺少的电气连接装置，其在使用时是固定在暗盒上的，而暗盒是预埋在墙体中的；目前的墙面插座在与暗盒进行固定时，是依靠分别位于墙面插座两侧的两颗螺栓固定在暗盒上的，而由于墙面插座与暗盒通过螺栓固定，这样一来，不管在插座面板与暗盒装配或墙面插座与暗盒拆卸的过程中，均需要通过螺丝刀拧动螺栓多圈，这样一来，存在墙面插座与暗盒装配或拆卸不方便的缺点。
发明内容
[0003]针对现有技术的不足，本发明提供一种墙面插座，其内部的插座面板依靠转动锁合结构与暗盒锁紧或解锁，与传统采用螺栓固定插座面板和暗盒的方式相比，能够给插座面板与暗盒的装配过程带来方便，且插座面板同样能够方便地从暗盒上拆卸下来。
[0004]本发明的墙面插座，包括安装在暗盒前端的插座面板，插座面板前端的外部套装有罩壳，插座面板通过转动锁合结构与暗盒锁合，插座面板上安装有在插座面板与暗盒锁合后用于锁紧转动锁合结构的锁止结构；墙面插座还包括用于驱动锁止结构以使锁止结构解锁转动锁合结构的拆卸工装。
[0005]本发明的墙面插座，其中，转动锁合结构包括两根转轴，每根转轴的前端均一体成型有外径大于转轴的柱头，柱头的前端面上设置有内六角孔；插座面板左侧的中部和右侧的中部均设置有供转轴穿过且用于供柱头嵌入的沉头孔，柱头嵌入到沉头孔中后与沉头孔的底部相抵，转轴穿过沉头孔后配合卡接有用于防止转轴脱离沉头孔的第一卡簧，第一卡簧与插座面板相抵；转轴尾端的外壁上固定有锁块，锁块沿转轴的径向方向延伸，暗盒的两侧内侧壁上均设置有在锁块转动后分别用于与对应侧的锁块锁合的锁槽；通过采用这种转动锁合结构后，在螺丝刀带动柱头和转轴转动后(位于左侧的柱头和转轴由螺丝刀带动向逆时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向顺时针方向转动)，转轴能够带动锁块转动，锁块转动后能够卡入到锁槽中，这样一来，插座面板和暗盒即可锁紧；当位于左侧的柱头和转轴由螺丝刀带动向顺时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向逆时针方向转动后，转轴即可带动锁块从锁槽中脱出，这样一来，插座面板和暗盒即可解锁。
[0006]本发明的墙面插座，其中，转轴尾端的侧壁上设置有第一台阶面，锁块朝向转轴的一端与第一台阶面相抵，锁块与转轴通过穿设在转轴和锁块中的第一螺栓锁紧，第一螺栓与转轴转动连接，第一螺栓与锁块螺纹连接；通过采用这种结构后，锁块能够可靠地与转轴固定在一起。
[0007]本发明的墙面插座，其中，锁块下端的前边缘和后边缘处均设置有用于与锁槽配合导向以方便锁块锁合到锁槽中的导向面；通过导向面的设置，在锁块欲卡入到锁槽中时，导向面可与锁槽的侧壁配合导向以方便锁块卡入到锁槽中。
[0008]本发明的墙面插座，其中，锁止结构包括两个呈左右对称设置的卡钩，两个卡钩分别位于其中一根转轴的外侧，位于每个卡钩所在位置处的插座面板的后表面上均一体成型有两根由上至下分布的且活动穿设在对应侧的卡钩中的导柱，每根导柱活动贯穿对应侧的卡钩后均配合卡接有第二卡簧，卡钩与插座面板之间的每根导柱上均配合卡接有用于限制卡钩移动范围的第三卡簧，第二卡簧与卡钩之间的导柱外部套装有用于推动卡钩的弹簧；锁块与第一卡簧之间的转轴的外侧壁上固定有锁柱，锁柱与锁块之间的夹角为90度，卡钩的内端部上设置有在转轴带动锁柱转动时用于与锁柱配合导向以方便锁柱与卡钩卡合的斜面；通过采用这种锁止结构后，当位于左侧的柱头和转轴由螺丝刀带动向逆时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向顺时针方向转动时(插座面板处于与暗盒锁合的过程中)，锁柱可与卡钩上的斜面配合导向，即锁柱首先能够向后推动卡钩(此时弹簧被压缩)，在锁柱滑过卡钩的端部后，卡钩能够在弹簧的作用下向前移动，此时，卡钩即可将锁柱卡紧，在卡钩与锁柱卡合后，锁块即可与锁槽锁合。
[0009]本发明的墙面插座，其中，转轴的侧壁上设置有第二台阶面，锁柱朝向转轴的一端与第二台阶面相抵，锁柱与转轴通过穿设在转轴和锁柱中的第二螺栓锁紧，第二螺栓与转轴转动连接，第二螺栓与锁柱螺纹连接；通过采用这种结构后，锁柱能够可靠地与转轴固定在一起。
[0010]本发明的墙面插座，其中，拆卸工装包括用于套装到插座面板外部的环形基板，环形基板的后表面上一体成型有两根分别用于顶推其中一个卡钩以使卡钩对锁柱进行解锁的推杆，插座面板中设置有两个分别供其中一根推杆活动穿过的通孔；环形基板中设置有两个让位孔，推杆插入到通孔中后每个让位孔分别与其中一个沉头孔前后对应，让位孔用于供螺丝刀的头部穿过以方便螺丝刀转动柱头和转轴；通过采用这种拆卸工装后，当拆卸工装中的推杆穿过通孔并顶推卡钩时，即可使得卡钩脱离锁柱，从而卡钩能够实现对锁柱的解锁，与此同时，让位孔能够与沉头孔一一对齐，这样一来，螺丝刀的端部能够穿过让位孔来转动柱头和转轴，当位于左侧的柱头和转轴由螺丝刀带动向顺时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向逆时针方向转动后，转轴即可带动锁块从锁槽中脱出，这样一来，插座面板和暗盒即可解锁。
[0011]本发明的墙面插座，其中，柱头与转轴的连接处一体成型有限位块，沉头孔的底部设置有在柱头和转轴转动时用于供限位块滑动的弧形限位槽；通过限位块和弧形限位槽的设置，能够限制柱头和转轴转动的角度，即能够限制柱头和转轴顺时针转动90度或逆时针转动90度；例如当位于左侧的柱头和转轴由螺丝刀带动向逆时针方向转动90度后，限位块能够与限位槽的左端相抵，当位于左侧的柱头和转轴由螺丝刀带动向顺时针方向转动90度后，限位块能够与限位槽的右端相抵；又例如当位于右侧的柱头和转轴由螺丝刀带动向逆时针方向转动90后，限位块能够与限位槽的左端相抵，当位于右侧的柱头和转轴由螺丝刀带动向顺时针方向转动90后，限位块能够与限位槽的右端相抵；该限位块和弧形限位槽的目的就是：在锁块与锁槽锁合，锁柱与卡钩卡合后，避免柱头和转轴带动锁块和锁柱随意转动；同理在锁块未与锁槽锁合，锁柱未与卡钩卡合时，也能给限制柱头和转轴的转动角度。
[0012]本发明的墙面插座，其中，罩壳的内侧壁上设置有若干个呈周向分布的卡台，插座面板的外周壁上设置有分别用于与其中一个卡台配合卡接的卡槽；通过采用这种结构后，罩壳能够方便地装配在插座面板上。
[0013]本发明的墙面插座，其中，插座面板后表面的每个边角处均一体成型有定位柱，每根定位柱均由前向后延伸，暗盒前侧面的每个边角处均设置有分别供其中一根定位柱插入的定位孔；通过采用这种结构后，在插座面板与暗盒装配时，定位柱能够插入到定位孔中，这样一来，插座面板与暗盒之间能够实现定位作用。
[0014]本发明内部的插座面板依靠转动锁合结构与暗盒锁紧或解锁，与传统采用螺栓固定插座面板和暗盒的方式相比，能够给插座面板与暗盒的装配过程带来方便，且插座面板同样能够方便地从暗盒上拆卸下来。
附图说明
[0015]此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

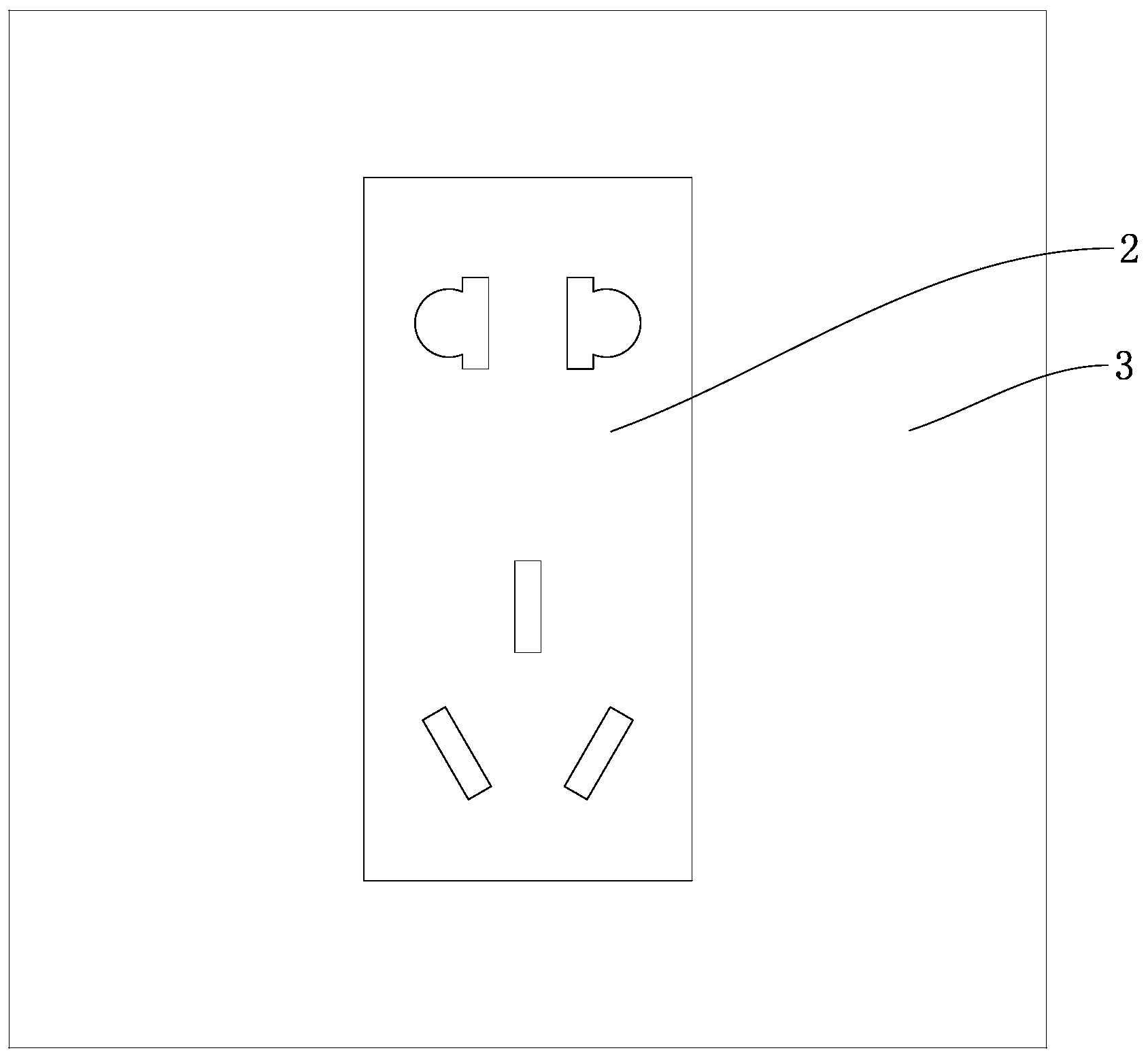

[0016]图1为罩壳与插座面板装配后的主视结构示意图；
[0017]图2为插座面板与转动锁合结构装配后的主视结构示意图；
[0018]图3为插座面板的主视结构示意图；
[0019]图4为罩壳、插座面板和暗盒装配后的剖视结构示意图；
[0020]图5为插座面板的后视结构示意图；
[0021]图6为暗盒的主视结构示意图；
[0022]图7为拆卸工装的主视结构示意图；
[0023]图8为拆卸工装的俯视结构示意图；
[0024]图9为图4中A处放大后的结构示意图；
[0025]图10为转动锁合结构的立体结构示意图；
[0026]图11为转动锁合结构的立体结构示意图；
[0027]图12为转动锁合结构的分解结构示意图；
[0028]图13为转动锁合结构的分解结构示意图。
具体实施方式
[0029]以下将以图式揭露本发明的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本发明。也就是说，在本发明的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
[0030]另外，在本发明中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本发明，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本发明要求的保护范围之内。
[0031]本发明的墙面插座，包括安装在暗盒1前端的插座面板2，插座面板2前端的外部套装有罩壳3，插座面板2通过转动锁合结构与暗盒1锁合，插座面板2上安装有在插座面板2与暗盒1锁合后用于锁紧转动锁合结构的锁止结构；墙面插座还包括用于驱动锁止结构以使锁止结构解锁转动锁合结构的拆卸工装；本发明内部的插座面板依靠转动锁合结构与暗盒锁紧或解锁，与传统采用螺栓固定插座面板和暗盒的方式相比，能够给插座面板与暗盒的装配过程带来方便，且插座面板同样能够方便地从暗盒上拆卸下来。
[0032]转动锁合结构包括两根转轴4，每根转轴4的前端均一体成型有外径大于转轴4的柱头41，柱头41的前端面上设置有内六角孔42；插座面板2左侧的中部和右侧的中部均设置有供转轴4穿过且用于供柱头41嵌入的沉头孔21，柱头41嵌入到沉头孔21中后与沉头孔21的底部相抵，转轴4穿过沉头孔21后配合卡接有用于防止转轴4脱离沉头孔21的第一卡簧5，第一卡簧5与插座面板2相抵；转轴4尾端的外壁上固定有锁块6，锁块6沿转轴4的径向方向延伸，暗盒1的两侧内侧壁上均设置有在锁块6转动后分别用于与对应侧的锁块6锁合的锁槽11；通过采用这种转动锁合结构后，在螺丝刀带动柱头和转轴转动后(位于左侧的柱头和转轴由螺丝刀带动向逆时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向顺时针方向转动)，转轴能够带动锁块转动，锁块转动后能够卡入到锁槽中，这样一来，插座面板和暗盒即可锁紧；当位于左侧的柱头和转轴由螺丝刀带动向顺时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向逆时针方向转动后，转轴即可带动锁块从锁槽中脱出，这样一来，插座面板和暗盒即可解锁。
[0033]转轴4尾端的侧壁上设置有第一台阶面43，锁块6朝向转轴4的一端与第一台阶面43相抵，锁块6与转轴4通过穿设在转轴4和锁块6中的第一螺栓44锁紧，第一螺栓44与转轴4转动连接，第一螺栓44与锁块6螺纹连接；通过采用这种结构后，锁块能够可靠地与转轴固定在一起。
[0034]锁块6下端的前边缘和后边缘处均设置有用于与锁槽11配合导向以方便锁块6锁合到锁槽11中的导向面61；通过导向面的设置，在锁块欲卡入到锁槽中时，导向面可与锁槽的侧壁配合导向以方便锁块卡入到锁槽中。
[0035]锁止结构包括两个呈左右对称设置的卡钩7，两个卡钩7分别位于其中一根转轴4的外侧，位于每个卡钩7所在位置处的插座面板2的后表面上均一体成型有两根由上至下分布的且活动穿设在对应侧的卡钩7中的导柱22，每根导柱22活动贯穿对应侧的卡钩7后均配合卡接有第二卡簧23，卡钩7与插座面板2之间的每根导柱22上均配合卡接有用于限制卡钩7移动范围的第三卡簧24，第二卡簧23与卡钩7之间的导柱22外部套装有用于推动卡钩7的弹簧25；锁块6与第一卡簧5之间的转轴4的外侧壁上固定有锁柱8，锁柱8与锁块6之间的夹角为90度，卡钩7的内端部上设置有在转轴4带动锁柱8转动时用于与锁柱8配合导向以方便锁柱8与卡钩7卡合的斜面71；通过采用这种锁止结构后，当位于左侧的柱头和转轴由螺丝刀带动向逆时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向顺时针方向转动时(插座面板处于与暗盒锁合的过程中)，锁柱可与卡钩上的斜面配合导向，即锁柱首先能够向后推动卡钩(此时弹簧被压缩)，在锁柱滑过卡钩的端部后，卡钩能够在弹簧的作用下向前移动，此时，卡钩即可将锁柱卡紧，在卡钩与锁柱卡合后，锁块即可与锁槽锁合。
[0036]转轴4的侧壁上设置有第二台阶面45，锁柱8朝向转轴4的一端与第二台阶面45相抵，锁柱8与转轴4通过穿设在转轴4和锁柱8中的第二螺栓46锁紧，第二螺栓46与转轴4转动连接，第二螺栓46与锁柱8螺纹连接；通过采用这种结构后，锁柱能够可靠地与转轴固定在一起。
[0037]拆卸工装包括用于套装到插座面板2外部的环形基板9，环形基板9的后表面上一体成型有两根分别用于顶推其中一个卡钩7以使卡钩7对锁柱8进行解锁的推杆91，插座面板2中设置有两个分别供其中一根推杆91活动穿过的通孔26；环形基板9中设置有两个让位孔92，推杆91插入到通孔26中后每个让位孔92分别与其中一个沉头孔21前后对应，让位孔92用于供螺丝刀的头部穿过以方便螺丝刀转动柱头41和转轴4；通过采用这种拆卸工装后，当拆卸工装中的推杆穿过通孔并顶推卡钩时，即可使得卡钩脱离锁柱，从而卡钩能够实现对锁柱的解锁，与此同时，让位孔能够与沉头孔一一对齐，这样一来，螺丝刀的端部能够穿过让位孔来转动柱头和转轴，当位于左侧的柱头和转轴由螺丝刀带动向顺时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向逆时针方向转动后，转轴即可带动锁块从锁槽中脱出，这样一来，插座面板和暗盒即可解锁。
[0038]柱头41与转轴4的连接处一体成型有限位块47，沉头孔21的底部设置有在柱头41和转轴4转动时用于供限位块47滑动的弧形限位槽27；通过限位块和弧形限位槽的设置，能够限制柱头和转轴转动的角度，即能够限制柱头和转轴顺时针转动90度或逆时针转动90度；例如当位于左侧的柱头和转轴由螺丝刀带动向逆时针方向转动90度后，限位块能够与限位槽的左端相抵，当位于左侧的柱头和转轴由螺丝刀带动向顺时针方向转动90度后，限位块能够与限位槽的右端相抵；又例如当位于右侧的柱头和转轴由螺丝刀带动向逆时针方向转动90后，限位块能够与限位槽的左端相抵，当位于右侧的柱头和转轴由螺丝刀带动向顺时针方向转动90后，限位块能够与限位槽的右端相抵；该限位块和弧形限位槽的目的就是：在锁块与锁槽锁合，锁柱与卡钩卡合后，避免柱头和转轴带动锁块和锁柱随意转动；同理在锁块未与锁槽锁合，锁柱未与卡钩卡合时，也能给限制柱头和转轴的转动角度。
[0039]罩壳3的内侧壁上设置有若干个呈周向分布的卡台31，插座面板2的外周壁上设置有分别用于与其中一个卡台31配合卡接的卡槽28；通过采用这种结构后，罩壳能够方便地装配在插座面板上。
[0040]插座面板2后表面的每个边角处均一体成型有定位柱29，每根定位柱29均由前向后延伸，暗盒1前侧面的每个边角处均设置有分别供其中一根定位柱29插入的定位孔12；通过采用这种结构后，在插座面板与暗盒装配时，定位柱能够插入到定位孔中，这样一来，插座面板与暗盒之间能够实现定位作用。
[0041]当插座面板需要与暗盒装配时，首先使得插座面板上的定位柱插入到暗盒上的定位孔中，接着用螺丝刀带动位于左侧的柱头和转轴向逆时针方向转动，位于左侧的转轴能够带动锁块转动，锁块转动后能够卡入到锁槽中，然后用螺丝刀带动位于右侧的柱头和转轴向顺时针方向转动，位于右侧的转轴能够带动锁块转动，锁块转动后能够卡入到锁槽中，在螺丝刀带动转轴转动后，位于每根转轴上的锁柱能够分别与对应侧的卡钩卡合，且限位块能够与弧形限位槽抵紧，即能够避免柱头和转轴带动锁块和锁柱出现随意转动的现象；当需要将插座面板从暗盒上拆卸下来时，将拆卸工装中的推杆穿过通孔并使得推杆顶推卡钩，卡钩被顶推后即可脱离锁柱，从而卡钩能够实现对锁柱的解锁，与此同时，将螺丝刀的端部穿过让位孔来转动柱头和转轴，当位于左侧的柱头和转轴由螺丝刀带动向顺时针方向转动，位于右侧的柱头和转轴由螺丝刀带动向逆时针方向转动后，转轴即可带动锁块从锁槽中脱出，这样一来，插座面板和暗盒即可解锁，即插座面板可供暗盒上拆卸下来。
