详情

摘要

本发明公开了一种自清洁太阳能真空管，包括由内管和外管组成的太阳能真空管，所述内管的内底部开设有储液腔，所述储液腔内设有低沸点蒸发液，所述内管内滑动连接有始终与其内壁相接触的金属刮环，所述内管内安装有用于推动金属刮环移动的移动装置，且移动装置可沿内管轴向移动，所述金属刮环通过连接件固定连接在移动装置上。本发明构思新颖，可对太阳能真空管内壁的水垢进行去除，保证了太阳能真空管的加热效率和使用寿命。

权利要求

1.一种自清洁太阳能真空管，包括由内管(2)和外管(1)组成的太阳能真空管，其特征在于，所述内管(2)的内底部开设有储液腔(7)，所述储液腔(7)内设有低沸点蒸发液(9)，所述内管(2)内滑动连接有始终与其内壁相接触的金属刮环(3)，所述内管(2)内安装有用于推动金属刮环(3)移动的移动装置，且移动装置可沿内管(2)轴向移动，所述金属刮环(3)通过连接件(6)固定连接在移动装置上。

2.根据权利要求1所述的一种自清洁太阳能真空管，其特征在于，所述移动装置包括同轴固定在内管(2)内底部的中空管(8)，且中空管(8)与储液腔(7)连通，所述中空管(8)内滑动密封连接有磁性滑塞(5)，所述中空管(8)上套设有与磁性滑塞(5)相吸的磁环(4)，所述连接件(6)远离金属刮环(3)的一端固定连接在磁环(4)的侧壁上。

3.根据权利要求1所述的一种自清洁太阳能真空管，其特征在于，所述移动装置包括同轴固定连接在内管(2)的内底部的滚珠丝杠(10)，所述滚珠丝杠(10)的侧壁中沿其轴向设有滑腔(12)，所述滑腔(12)内滑动密封连接有磁性滑塞(5)，所述滚珠丝杠(10)的上端设有与滑腔(12)连通的排气孔，且排气孔内安装防水透气膜，所述滚珠丝杠(10)上安装有丝杠螺母(11)，且丝杠螺母(11)与磁性滑塞(5)相吸，所述连接件(6)远离金属刮环(3)的一端固定连接在丝杠螺母(11)的侧壁上。

4.根据权利要求1所述的一种自清洁太阳能真空管，其特征在于，所述低沸点蒸发液(9)采用酒精。

说明书

一种自清洁太阳能真空管

技术领域

[0001]本发明涉及太阳能真空管技术领域，尤其涉及一种自清洁太阳能真空管。

背景技术

[0002]真空管太阳能集热器其缺点是使用一段时间后太阳能真空管内的吸热涂层与水之间的热交换效率大大降低。原因是自来水中的杂质受热后变成水垢积聚在太阳能真空管的内壁上，所以当太阳能真空管内壁的水垢积聚到一定程度后就会降低吸热涂层与水之间的热交换效率，水垢太厚时太阳能真空管上的吸热涂层因热量不能及时向外散发，而长期处于这种高温状态下，吸热涂层就会脱落，从而影响了真空管的集热效率和寿命使用寿命。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自清洁太阳能真空管。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种自清洁太阳能真空管，包括由内管和外管组成的太阳能真空管，所述内管的内底部开设有储液腔，所述储液腔内设有低沸点蒸发液，所述内管内滑动连接有始终与其内壁相接触的金属刮环，所述内管内安装有用于推动金属刮环移动的移动装置，且移动装置可沿内管轴向移动，所述金属刮环通过连接件固定连接在移动装置上。

[0006]优选地，所述移动装置包括同轴固定在内管内底部的中空管，且中空管与储液腔连通，所述中空管内滑动密封连接有磁性滑塞，所述中空管上套设有与磁性滑塞相吸的磁环，所述连接件远离金属刮环的一端固定连接在磁环的侧壁上。

[0007]优选地，所述移动装置包括同轴固定连接在内管的内底部的滚珠丝杠，所述滚珠丝杠的侧壁中沿其轴向设有滑腔，所述滑腔内滑动密封连接有磁性滑塞，所述滚珠丝杠的上端设有与滑腔连通的排气孔，且排气孔内安装防水透气膜，所述滚珠丝杠上安装有丝杠螺母，且丝杠螺母与磁性滑塞相吸，所述连接件远离金属刮环的一端固定连接在丝杠螺母的侧壁上。

[0008]优选地，所述低沸点蒸发液采用酒精。

[0009]本发明具有以下有益效果：

[0010]1、通过水的热量使储液腔内的低沸点蒸发液受热气化，气化的低沸点蒸发液推动磁性滑塞移动，磁性滑塞移动带动与之相吸的磁环移动，进而使金属刮环对内管内壁的水垢进行去除；

[0011]2、通过气化的低沸点蒸发液在推动磁性滑塞移动时，通过磁力的吸引带动丝杠螺母上移，在丝杠螺母与滚珠丝杠的配合下，金属刮环会边上移边旋转，使金属刮环对内管的内壁水垢进行清理，边旋转边上移的方式使去垢更加高效；

[0012]3、通过内管内的高温水使低沸点蒸发液蒸发产生的动能来带动金属刮环动作，无需设置其它的驱动装置，不仅降低了除垢机构的复杂的程度，同时还有效的减少了能源的消耗；

[0013]4、金属刮环受热膨胀与内管的内壁间隙中的水在吸热涂层高温的作用下迅速气化形成水泡并向两侧快速移动，进而冲刷内管内壁的污垢，提高除垢效果。

附图说明

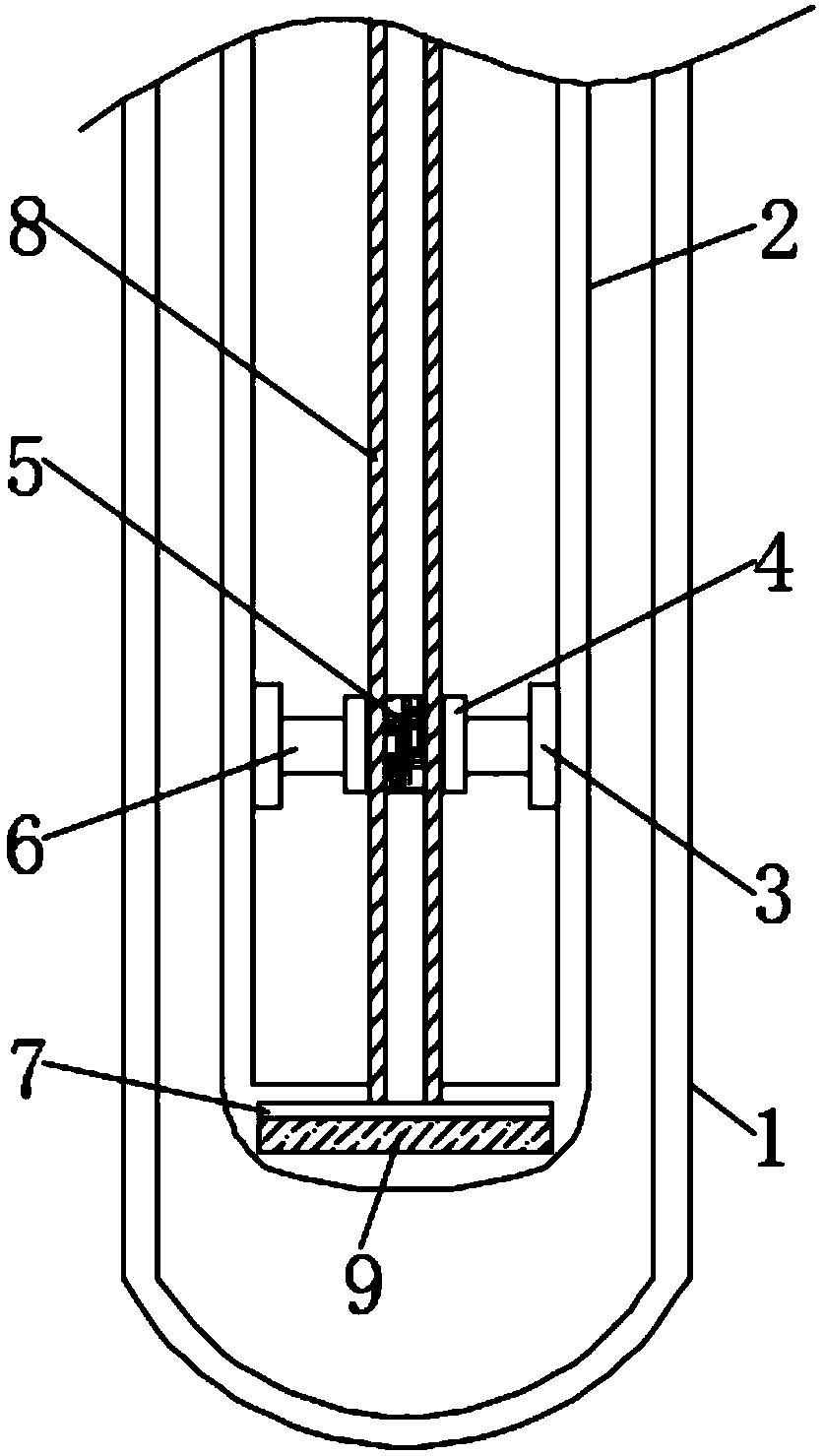

[0014]图1为本发明提出的一种自清洁太阳能真空管的结构示意图；

[0015]图2为实施例2的结构示意图。

[0016]图中：1外管、2内管、3金属刮环、4磁环、5磁性滑塞、6连接件、7储液腔、8中空管、9低沸点蒸发液、10滚珠丝杠、11丝杠螺母、12滑腔。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0018]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0019]参照图1，一种自清洁太阳能真空管，包括由内管2和外管1组成的太阳能真空管，内管2的内底部开设有储液腔7，储液腔7内设有低沸点蒸发液9，内管2内滑动连接有始终与其内壁相接触的金属刮环3，内管2内安装有用于推动金属刮环3移动的移动装置，且移动装置可沿内管2轴向移动。

[0020]移动装置包括同轴固定在内管2内底部的中空管8，且中空管8与储液腔7连通，中空管8内滑动密封连接有磁性滑塞5，中空管8上套设有与磁性滑塞5相吸的磁环4，磁性滑塞5与磁环4均采用铁铬钴磁铁，连接件6远离金属刮环3的一端固定连接在磁环4的侧壁上，金属刮环3通过连接件6固定连接在移动装置上。

[0021]本实施例中，当内管2内的水被加热后，水的热量使储液腔7内的低沸点蒸发液9受热气化，气化的低沸点蒸发液9推动磁性滑塞5移动，磁性滑塞5移动带动与之相吸的磁环4移动，进而使金属刮环3对内管内壁的水垢进行去除。

[0022]实施例2

[0023]参照图2，与实施例1不同的是，移动装置包括同轴固定连接在内管2的内底部的滚珠丝杠10，滚珠丝杠10的侧壁中沿其轴向设有滑腔12，滑腔12内滑动密封连接有磁性滑塞5，滚珠丝杠10的上端设有与滑腔12连通的排气孔，且排气孔内安装防水透气膜，滚珠丝杠10上安装有丝杠螺母11，且丝杠螺母11与磁性滑塞5相吸，连接件6远离金属刮环3的一端固定连接在丝杠螺母11的侧壁上。

[0024]本实施例中，气化的低沸点蒸发液9在推动磁性滑塞5移动时，通过磁力的吸引带动丝杠螺母11上移，在丝杠螺母11与滚珠丝杠10的配合下，金属刮环3会边上移边旋转，使金属刮环3对内管的内壁水垢进行清理，边旋转边上移的方式使去垢更加高效。

[0025]本实施例利用内管2内的高温水使低沸点蒸发液9蒸发产生的动能来带动金属刮环3动作，无需设置其它的驱动装置，不仅降低了除垢机构的复杂的程度，同时还有效的减少了能源的消耗。

[0026]此外，金属刮环3受热膨胀与内管2的内壁间隙中的水在吸热涂层高温的作用下迅速气化形成水泡并向两侧快速移动，进而冲刷内管2内壁的污垢，提高除垢效果。

[0027]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
