本发明涉及一种省力防撞击推拉窗及其使用方法，所述推拉窗包括窗框和窗体，窗框的内底面上设有滑动槽，滑动槽内固定连接有滑轨，滑轨采用永磁材料，窗体的下端设有活动槽，活动槽内设有可左右活动的底座，底座的下端设有与滑轨相匹配的滑槽，底座内设有空腔，空腔内设有可上下活动的磁铁条，磁铁条的下端与滑轨的上端同极相斥，空腔的内顶面上固定连接有多个圆筒，圆筒内滑动密封连接有活塞块，活塞块的下端固定连接有连接杆，连接杆的下端与磁铁条的上端固定连接，窗体上设有用于对活塞块调节的调节机构，窗体的侧壁上固定连接有把手。本发明利用磁铁条和磁性滑轨之间的斥力，使窗户在移动的过程中受到向上的托力，降低了窗户的开闭难度。
权利要求
1.一种省力防撞击推拉窗，包括窗框(1)和窗体(2)，其特征在于，所述窗框(1)的内底面上设有滑动槽(3)，所述滑动槽(3)内固定连接有滑轨(4)，所述滑轨(4)采用永磁材料，所述窗体(2)的下端设有活动槽(5)，所述活动槽(5)内设有可左右活动的底座(6)，所述底座(6)的下端设有与滑轨(4)相匹配的滑槽，所述底座(6)内设有空腔(7)，所述空腔(7)内设有可上下活动的磁铁条(8)，所述磁铁条(8)的下端与滑轨(4)的上端同极相斥，所述空腔(7)的内顶面上固定连接有多个圆筒(9)，所述圆筒(9)内滑动密封连接有活塞块(10)，所述活塞块(10)的下端固定连接有连接杆(11)，所述连接杆(11)的下端与磁铁条(8)的上端固定连接，所述窗体(2)上设有用于对活塞块(10)调节的调节机构；所述调节机构包括两个分别固定连接在底座(6)左右侧壁上的第一弹性气囊(13)，所述第一弹性气囊(13)通过第一软管(14)和多个圆筒(9)的上端相连通，且两个第一弹性气囊(13)连通的圆筒(9)交错设置。
2.一种省力防撞击推拉窗，包括窗框(1)和窗体(2)，其特征在于，所述窗框(1)的内底面上设有滑动槽(3)，所述滑动槽(3)内固定连接有滑轨(4)，所述滑轨(4)采用永磁材料，所述窗体(2)的下端设有活动槽(5)，所述活动槽(5)内设有可左右活动的底座(6)，所述底座(6)的下端设有与滑轨(4)相匹配的滑槽，所述底座(6)内设有空腔(7)，所述空腔(7)内设有可上下活动的磁铁条(8)，所述磁铁条(8)的下端与滑轨(4)的上端同极相斥，所述空腔(7)的内顶面上固定连接有多个圆筒(9)，所述圆筒(9)内滑动密封连接有活塞块(10)，所述活塞块(10)的下端固定连接有连接杆(11)，所述连接杆(11)的下端与磁铁条(8)的上端固定连接，所述窗体(2)上设有用于对活塞块(10)调节的调节机构，所述窗体(2)的侧壁上固定连接有把手(12)；所述调节机构包括两个分别固定连接在底座(6)左右侧壁上的固定块(15)，所述固定块(15)的另一端与活动槽(5)的侧壁固定连接，所述把手(12)的侧壁上固定连接有第二弹性气囊(16)，所述第二弹性气囊(16)通过第二软管(17)与多个圆筒(9)的上端相连通。
3.一种根据权利要求1中任一项所述的省力防撞击推拉窗的使用方法，其特征在于：向左侧推动窗体(2)时，此时窗体(2)会对底座(6)右侧的第一弹性气囊(13)进行挤压，将该第一弹性气囊(13)内的气体排入圆筒(9)内，在气压的作用下，会将圆筒(9)内的活塞块(10)向下推动，活塞块(10)带动通过连接杆(11)带动磁铁条(8)向下移动，由于磁铁条(8)的下端与滑轨(4)的上端同极相斥，所以磁铁条(8)会受到向上的斥力，即窗体(2)会受到向上的托力，减轻窗体(2)对窗框(1)的压力，从而可以大大减小窗体(2)移动时受到的阻力，当窗体(2)停止运动时，第一弹性气囊(13)恢复原状，气体重新回到第一弹性气囊(13)内，从而使底座(6)重新落到滑轨(4)上，可有效防止灰尘进入底座(6)与滑轨(4)之间的缝隙内；当窗体(2)以较快的速度朝窗框(1)移动并与窗框(1)接触后，位于窗体(2)移动方向后侧的第一弹性气囊(13)会复原，并将底座(6)向前推动，底座(6)通过前侧的第一弹性气囊(13)推动窗体(2)，使窗体(2)再次向前移动，避免窗体(2)与窗框(1)之间出现间隙；窗体(2)向右移动时其过程与上述过程类似。
4.一种根据权利要求2中任一项所述的省力防撞击推拉窗的使用方法，其特征在于：向左侧推动窗体(2)时，此时窗体(2)会对底座(6)右侧的第一弹性气囊(13)进行挤压，将该第一弹性气囊(13)内的气体排入圆筒(9)内，在气压的作用下，会将圆筒(9)内的活塞块(10)向下推动，活塞块(10)带动通过连接杆(11)带动磁铁条(8)向下移动，由于磁铁条(8)的下端与滑轨(4)的上端同极相斥，所以磁铁条(8)会受到向上的斥力，即窗体(2)会受到向上的托力，减轻窗体(2)对窗框(1)的压力，从而可以大大减小窗体(2)移动时受到的阻力，当窗体(2)停止运动时，第一弹性气囊(13)恢复原状，气体重新回到第一弹性气囊(13)内，从而使底座(6)重新落到滑轨(4)上，可有效防止灰尘进入底座(6)与滑轨(4)之间的缝隙内；当需要移动窗体(2)，用手握住把手(12)并挤压第二弹性气囊(16)，将第二弹性气囊(16)内的气体排入圆筒(9)内，磁铁条(8)的位置可手动控制，可控性强，且操作难度较低；窗体(2)向右移动时其过程与上述过程类似。
说明书
一种省力防撞击推拉窗及其使用方法
技术领域
[0001]本发明属于窗户领域，尤其是涉及一种省力防撞击推拉窗及其使用方法。本申请是申请日为2018年07月18日，申请号为CN201810787235.8的发明名称为一种省力防撞击推拉窗的分案申请。
背景技术
[0002]推拉窗，分左右、上下推拉两种。推拉窗有不占据室内空间的优点，外观美丽、价格经济、密封性较好。采用高档滑轨，轻轻一推，开启灵活。配上大块的玻璃，既增加室内的采光，又改善建筑物的整体形貌。窗扇的受力状态好、不易损坏，但通气面积受一定限制。
[0003]现有的推拉窗在使用过程中，受到窗体和窗框的材料限制，其开闭受到的摩擦阻力也完全不同，当推拉窗质量较大或接触面较为粗糙时，受阻力较大，不但会大大增加窗户的开闭难度，还会带来较大的噪音污染，给人们的使用带来较多的不便；另外，现有的窗户在使用时，当窗体以较快的速度向窗框滑去，与窗框的密封条产生撞击时，窗体往往会受到反弹力向后移动，使窗体与窗框之间出现间隙，造成窗户无法一次性关闭的情况。
[0004]为此，我们提出一种省力防撞击推拉窗来解决上述问题。
发明内容
[0005]本发明的目的是针对上述问题，提供一种利用磁悬浮的省力防撞击推拉窗。
[0006]为达到上述目的，本发明采用了下列技术方案：一种省力防撞击推拉窗，包括窗框和窗体，所述窗框的内底面上设有滑动槽，所述滑动槽内固定连接有滑轨，所述滑轨采用永磁材料，所述窗体的下端设有活动槽，所述活动槽内设有可左右活动的底座，所述底座的下端设有与滑轨相匹配的滑槽，所述底座内设有空腔，所述空腔内设有可上下活动的磁铁条，所述磁铁条的下端与滑轨的上端同极相斥，所述空腔的内顶面上固定连接有多个圆筒，所述圆筒内滑动密封连接有活塞块，所述活塞块的下端固定连接有连接杆，所述连接杆的下端与磁铁条的上端固定连接，所述窗体上设有用于对活塞块调节的调节机构，所述窗体的侧壁上固定连接有把手。
[0007]在上述的省力防撞击推拉窗中，所述调节机构包括两个分别固定连接在底座左右侧壁上的第一弹性气囊，所述第一弹性气囊通过第一软管和多个圆筒的上端相连通，且两个第一弹性气囊连通的圆筒交错设置。
[0008]在上述的省力防撞击推拉窗中，所述调节机构包括两个分别固定连接在底座左右侧壁上的固定块，所述固定块的另一端与活动槽的侧壁固定连接，所述把手的侧壁上固定连接有第二弹性气囊，所述第二弹性气囊通过第二软管与多个圆筒的上端相连通。
[0009]与现有的技术相比，本省力防撞击推拉窗的优点在于：
[0010]1、本发明通过设置磁铁条、带有磁性的滑轨以及第一弹性气囊，当人们移动窗体时，会挤压弹性气囊，使磁铁条向下移动，进而使窗体受到向上的托力，可以有效地减少底座和滑轨之间的摩擦，降低窗体的推拉难度，同时，可以减少窗体推动时产生的噪音。
[0011]2、本发明通过设置第一弹性气囊，当窗体以较快的速度朝窗框移动时，第一弹性气囊复位，底座在惯性的作用下会继续向前移动，将窗体向前推动，避免窗体与窗户之间出现间隙。
[0012]3、本发明通过设置第二弹性气囊，当人们需要移动窗体时，只需手动挤压气囊，即可将窗体抬升，提高了操作可控性，也降低了操作难度。
附图说明

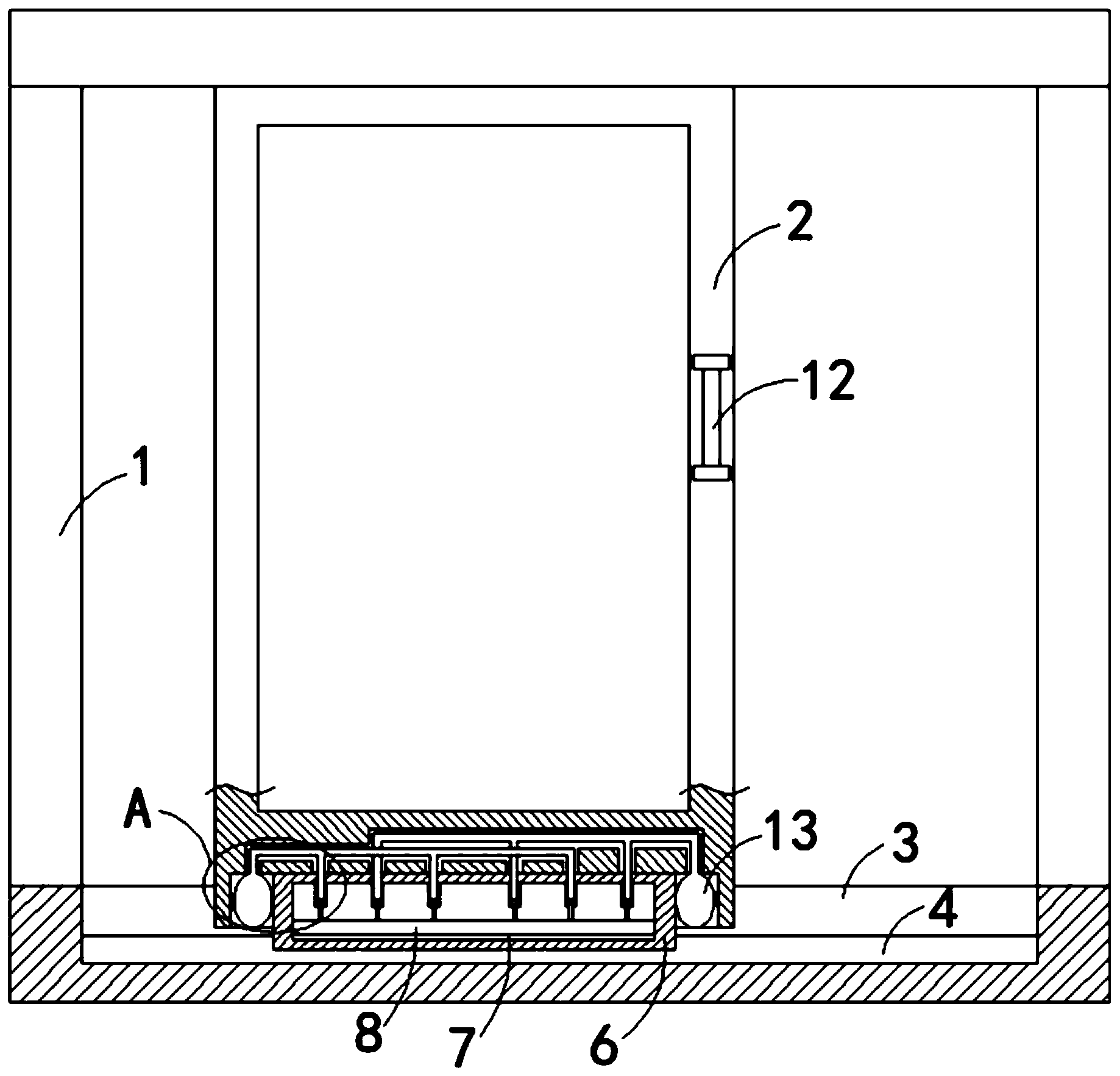

[0013]图1是本发明提供的一种省力防撞击推拉窗中实施例1的结构透视图；
[0014]图2是图1中的A处放大结构示意图；
[0015]图3是本发明提供的一种省力防撞击推拉窗中实施例2的结构透视图。
[0016]图中，1窗框、2窗体、3滑动槽、4滑轨、5活动槽、6底座、7空腔、8磁铁条、9圆筒、10活塞块、11连接杆、12把手、13第一弹性气囊、14第一软管、15固定块、16第二弹性气囊、17第二软管。
具体实施方式
[0017]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0018]实施例1
[0019]如图1-2所示，一种省力防撞击推拉窗，包括窗框1和窗体2，窗框1的内底面上设有滑动槽3，滑动槽3内固定连接有滑轨4，滑轨4采用永磁材料，窗体2的下端设有活动槽5，活动槽5内设有可左右活动的底座6，需要说明的是，底座6与活动槽5之间的活动关系可通过滑块滑槽等常规手段实现，在此不做赘述，底座6的下端设有与滑轨4相匹配的滑槽，底座6内设有空腔7，空腔7内设有可上下活动的磁铁条8，磁铁条8的下端与滑轨4的上端同极相斥，空腔7的内顶面上固定连接有多个圆筒9，圆筒9内滑动密封连接有活塞块10，活塞块10的下端固定连接有连接杆11，连接杆11的下端与磁铁条8的上端固定连接，窗体2上设有用于对活塞块10调节的调节机构，具体的，调节机构包括两个分别固定连接在底座6左右侧壁上的第一弹性气囊13，第一弹性气囊13可采用硅胶等，第一弹性气囊13通过第一软管14和多个圆筒9的上端相连通，需要注意的是，窗体2内设有与第一软管14相匹配的通道，避免在底座6与窗体2发生相对运动时，对第一软管14挤压，造成第一软管14排气不畅，从而影响到正常使用，且两个第一弹性气囊13连通的圆筒9交错设置，使窗体2无论朝左右其中哪个方向移动时，磁铁条8总能受到均匀向下的推力，窗体2的侧壁上固定连接有把手12。
[0020]本实施例中，向左侧推动窗体2时，此时，窗体2会对底座6右侧的第一弹性气囊13进行挤压，将该第一弹性气囊13内的气体排入圆筒9内，在气压的作用下，会将圆筒9内的活塞块10向下推动，活塞块10带动通过连接杆11带动磁铁条8向下移动，由于磁铁条8的下端与滑轨4的上端同极相斥，所以磁铁条8会受到向上的斥力，即窗体2会受到向上的托力，减轻窗体2对窗框1的压力，从而可以大大减小窗体2移动时受到的阻力，当窗体2停止运动时，第一弹性气囊13恢复原状，气体重新回到第一弹性气囊13内，从而使底座6重新落到滑轨4上，可有效防止灰尘进入底座6与滑轨4之间的缝隙内；由于窗体2向右移动时，其过程与此类似，不做赘述。
[0021]本实施例中，当窗体2以较快的速度朝窗框1移动并与窗框1接触后，此时，位于窗体2移动方向后侧的第一弹性气囊13会复原，并将底座6向前推动，底座6通过前侧的第一弹性气囊13推动窗体2，使窗体2再次向前移动，避免窗体2与窗框1之间出现间隙。
[0022]实施例2
[0023]如图3所示，本实施例与实施例1的不同之处在于：调节机构包括两个分别固定连接在底座6左右侧壁上的固定块15，固定块15的另一端与活动槽5的侧壁固定连接，把手12的侧壁上固定连接有第二弹性气囊16，第二弹性气囊16通过第二软管17与多个圆筒9的上端相连通。
[0024]本实施例中，当需要移动窗体2，用手握住把手12并挤压第二弹性气囊16，将第二弹性气囊16内的气体排入圆筒9内，从而起到与实施例1类似的作用，值得一提的是，本实施例中，磁铁条8的位置可手动控制，可控性强，且操作难度较低。
