摘要

本发明属于市政建设领域，尤其是涉及一种触碰式磁感应警报盲道地砖，包括地砖本体，所述地砖本体内设有空腔，所述空腔内设有多块横向排列的轻质永磁板，所述轻质永磁板的下端两侧均通过弹簧与空腔的内底面固定连接，所述轻质永磁板的两侧均设有发声机构，所述发声机构包括两根振动管，两根所述振动管均位于轻质永磁板的下侧，两根所述振动管的一端均与空腔的内侧壁固定连接，所述空腔的左右侧壁上均设有与地砖本体上表面连通的L型通道。本发明利用盲人优于常人的听觉，通过盲杖触发轻质永磁板与振动管发生碰撞，使振动管发声，利用地砖发出的声音帮助盲人定位，本发明的表面平整，减少盲人行走的不舒适感。

权利要求

1.一种触碰式磁感应警报盲道地砖，包括地砖本体(1)，其特征在于，所述地砖本体(1)内设有空腔(2)，所述空腔(2)内设有多块横向排列的轻质永磁板(3)，所述轻质永磁板(3)的下端两侧均通过弹簧(4)与空腔(2)的内底面固定连接，所述轻质永磁板(3)的两侧均设有发声机构(5)，所述发声机构(5)包括两根振动管(6)，两根所述振动管(6)均位于轻质永磁板(3)的下侧，两根所述振动管(6)的一端均与空腔(2)的内侧壁固定连接，所述空腔(2)的左右侧壁上均设有与地砖本体(1)上表面连通的L型通道(7)，所述L型通道(7)的出口处固定连接有导声板(8)，所述导声板(8)的上表面设有警示标识。

2.根据权利要求1所述的触碰式磁感应警报盲道地砖，其特征在于，位于下侧的所述振动管(6)内设有多个磁性碰撞球(9)，所述磁性碰撞球(9)与轻质永磁板(3)异极相吸。

3.根据权利要求1所述的触碰式磁感应警报盲道地砖，其特征在于，所述空腔(2)的内侧壁上固定连接有音叉座(10)，两根所述振动管(6)的一端均通过音叉座(10)与空腔(2)的内侧壁固定连接。

说明书

一种触碰式磁感应警报盲道地砖

技术领域

[0001]本发明属于市政建设领域，尤其是涉及一种触碰式磁感应警报盲道地砖。

背景技术

[0002]盲道地砖是一种表面设有凸起的、为盲人或视力障碍者安全出行提供的行路方便道路设施。盲人行走在盲道地砖时，需要通过脚底以及盲杖对盲道凸起的感知，来辨别行走方向，以及预知前方路况，但是，当盲人长时间行走在盲道地砖上时，不但会出现感官疲劳，失去对盲道的敏感性，而且会出现肌肉酸痛，造成身体不适；另外，盲道表面凸起的存在还会给正常人的行走带来不便，如穿着高跟鞋的女士，如果不小心踩在盲道上，很容易摔倒受伤，或是家长不小心将婴儿车推到盲道上，会造成婴儿车内的婴儿受到较强的震感，造成对婴儿的惊扰，同时盲道表面的凸起还会给清洁人员带来极大地不便。

[0003]为此，我们提出一种触碰式磁感应警报盲道地砖来解决上述问题。

发明内容

[0004]本发明的目的是针对上述问题，提供一种舒适程度高的触碰式磁感应警报盲道地砖。

[0005]为达到上述目的，本发明采用了下列技术方案：一种触碰式磁感应警报盲道地砖，包括地砖本体，所述地砖本体内设有空腔，所述空腔内设有多块横向排列的轻质永磁板，所述轻质永磁板的下端两侧均通过弹簧与空腔的内底面固定连接，所述轻质永磁板的两侧均设有发声机构，所述发声机构包括两根振动管，两根所述振动管均位于轻质永磁板的下侧，两根所述振动管的一端均与空腔的内侧壁固定连接，所述空腔的左右侧壁上均设有与地砖本体上表面连通的L型通道，所述L型通道的出口处固定连接有导声板，所述导声板的上表面设有警示标识。

[0006]在上述的触碰式磁感应警报盲道地砖中，位于下侧的所述振动管内设有多个磁性碰撞球，所述磁性碰撞球与轻质永磁板异极相吸。

[0007]在上述的触碰式磁感应警报盲道地砖中，所述空腔的内侧壁上固定连接有音叉座，两根所述振动管的一端均通过音叉座与空腔的内侧壁固定连接。

[0008]与现有的技术相比，本触碰式磁感应警报盲道地砖的优点在于：

[0009]1、本发明通过设置轻质永磁板和振动管，当盲人或视力障碍者利用铁质的盲杖探路时，会吸引轻质永磁板向上移动，将盲杖移开后，在弹簧的作用下，轻质永磁板会上下振动，持续敲击振动管，从而使振动管发出声音，起到定位的效果，防止盲人或视力障碍者跑偏，发生意外。

[0010]2、本发明通过设置磁性碰撞球，当轻质永磁板在上下往复运动时，磁性碰撞球会在振动管内振动，提高振动管的发声效果，帮助盲人或视力障碍者更加清楚地辨别声音的位置。

[0011]3、本发明通过设置音叉座，将两根振动管组成一个固定连接在空腔内的音叉，由于多块轻质永磁板横向排列，所以当盲杖敲击地砖的不同位置，会触发不同位置的轻质永磁板敲击音叉，使音叉发出不同音调的声音，盲人或视力障碍者能够根据不同音调的声音判断自己位于地砖上的位置，及时作出调整，进一步降低跑偏的概率。

附图说明

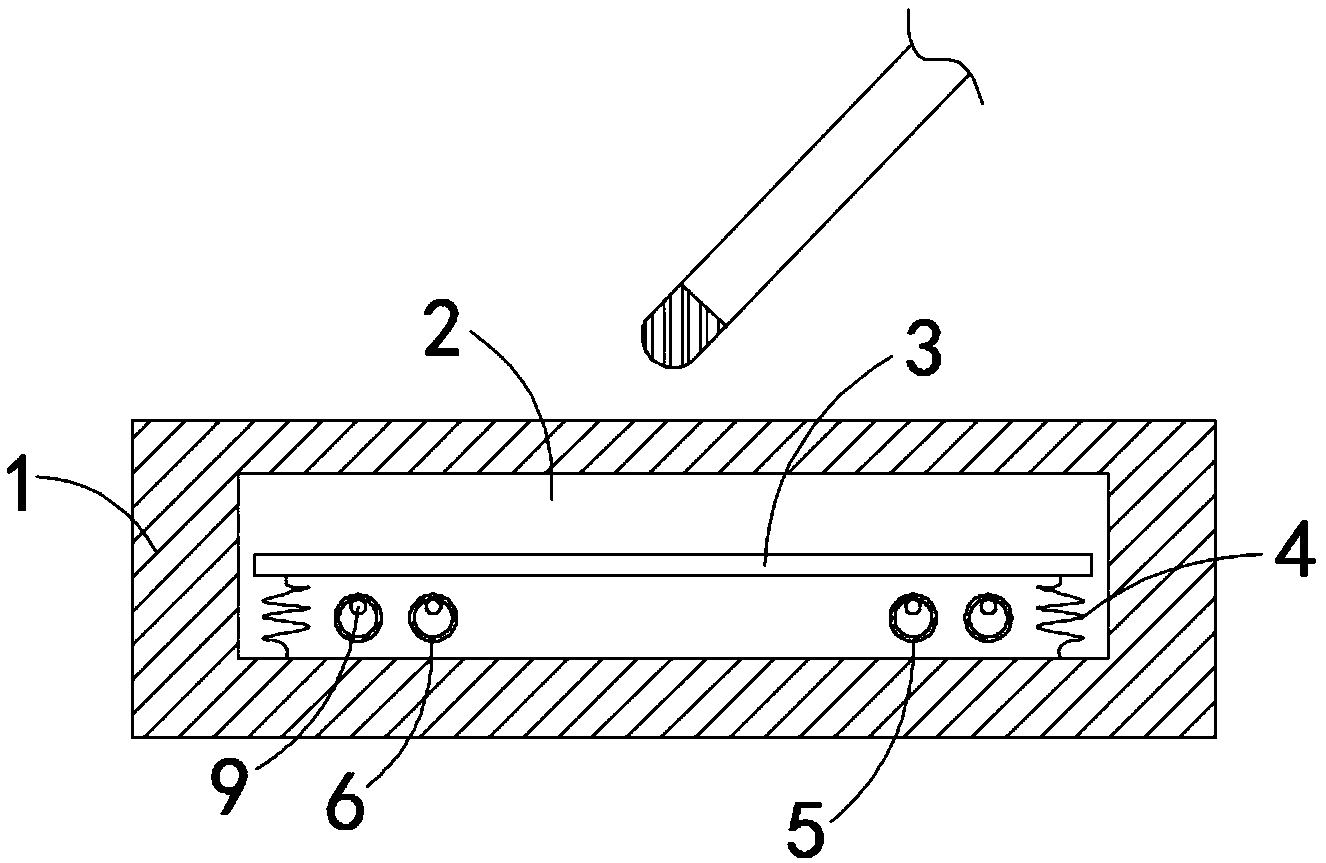

[0012]图1是本发明提供的一种触碰式磁感应警报盲道地砖实施例1的侧面结构透视图；

[0013]图2是本发明提供的一种触碰式磁感应警报盲道地砖实施例1的俯视结构透视图；

[0014]图3是图2中的A-A向结构剖视图；

[0015]图4是本发明提供的一种触碰式磁感应警报盲道地砖实施例1的外部结构示意图；

[0016]图5是本发明提供的一种触碰式磁感应警报盲道地砖实施例2的截面结构示意图；

[0017]图6是本发明提供的一种触碰式磁感应警报盲道地砖实施例2中音叉的结构示意图。

[0018]图中，1地砖本体、2空腔、3轻质永磁板、4弹簧、5发声机构、6振动管、7 L型通道、8导声板、9磁性碰撞球、10音叉座。

具体实施方式

[0019]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0020]实施例1

[0021]如图1-4所示，一种触碰式磁感应警报盲道地砖，包括地砖本体1，地砖本体1内设有空腔2，空腔2内设有多块横向排列的轻质永磁板3，轻质永磁板3的下端两侧均通过弹簧4与空腔2的内底面固定连接，轻质永磁板3的两侧均设有发声机构5，发声机构5包括两根振动管6，振动管6可采用非磁性金属材质如铝合金，两根振动管6均位于轻质永磁板3的下侧，两根振动管6的一端均与空腔2的内侧壁固定连接，使振动管6的一端处于悬空状态，加强振动管6的振动效果，需要说明的是，位于下侧的振动管6内设有多个磁性碰撞球9，磁性碰撞球9与轻质永磁板3异极相吸，轻质永磁板3处于初始状态时，轻质永磁板3对磁性碰撞球9的吸力大小与磁性碰撞球9的重力大小相等，使磁性碰撞球9紧贴振动管6内侧壁上侧(如图1所示)，空腔2的左右侧壁上均设有与地砖本体1上表面连通的L型通道7，通过设置L型通道7，使声音能够集中于左右两侧的L型通道7发出，便于盲人或视力障碍者对声音进行识别，L型通道7的出口处固定连接有导声板8，通过设置导声板8，不但减少声音传导中的能量损失，而且可以防止杂物从L型通道7处进入空腔2中，导声板8的上表面设有警示标识(如图4所示)，通过设置警示标识，方便正常人对盲道地砖进行辨认，表面出现占用盲道地砖，影响盲人出行的情况。

[0022]本实施例中，盲人或视力障碍者行走在地砖本体1上，使用铁磁材质的盲杖探路时，当盲杖靠近其正下方的轻质永磁板3时，盲杖会吸引轻质永磁板3向上移动，此时弹簧4被拉伸，将盲杖移开后，在弹簧4的作用下，轻质永磁板3会向下移动并撞击振动管6，使振动管6发声，随着轻质永磁板3的往复运动，振动管6会持续发声，盲人能够根据声音的位置，判断出自己与地砖本体1的相对位置，从而避免从盲道上跑偏，同时，通过设置磁性碰撞球9，当轻质永磁板3在上下往复运动时，磁性碰撞球9会在振动管6内振动，提高振动管6的发声效果，帮助盲人或视力障碍者更加清楚地辨别声音的位置。

[0023]实施例2

[0024]如图5-6所示，本实施例与实施例1的不同之处在于：空腔2的内侧壁上固定连接有音叉座10，两根振动管6的一端均通过音叉座10与空腔2的内侧壁固定连接。

[0025]本实施例中，当盲人用盲杖敲击地砖的不同位置，会触发不同位置的轻质永磁板3敲击音叉，使音叉发出不同音调的声音，盲人或视力障碍者能够根据不同音调的声音判断自己位于地砖上的位置，及时作出调整，进一步降低跑偏的概率。

[0026]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
