详情

摘要

本发明公开了一种海报贴板，包括板体，所述板体内设有空腔，所述空腔的内侧壁固定连接有多个安装座，所述安装座内侧壁固定连接有第一电磁铁；所述板体的外侧壁开设有多个安装槽。本发明当第一电磁铁通电后，就会使得磁致伸缩棒向前运动，从而使得张贴在贴板上的海报慢慢与贴板分离，这样不仅便于人们快速对海报进行清理，同时不会对贴板造成损坏；当第二电磁铁通电后，在永磁铁的斥力作用下使得第二电磁铁向下运动，则通过第二电磁铁的磁力作用使得磁致伸缩棒向前运动，从而使得海报从顶部向底部慢慢的与贴板进行”掀“离，从而便于清理人员将海报取下，断电后，在弹簧的作用下使得第二电磁铁恢复原先状态，则便于下次的使用。

权利要求

1.一种海报贴板，包括板体(1)，其特征在于，所述板体(1)内设有空腔(2)，所述空腔(2)的内侧壁固定连接有多个安装座(3)，所述安装座(3)内侧壁固定连接有第一电磁铁(4)；所述板体(1)的外侧壁开设有多个安装槽(5)，所述安装槽(5)的内底部固定连接有磁致伸缩棒(6)。

2.根据权利要求1所述的一种海报贴板，其特征在于，所述空腔(2)的内顶部固定连接有永磁铁(7)，所述永磁铁(7)的底部固定连接有呈棱柱状的限位杆(8)，所述限位杆(8)的底部与空腔(2)的内底部固定连接，所述限位杆(8)的外侧壁上滑动套接有第二电磁铁(9)。

3.根据权利要求2所述的一种海报贴板，其特征在于，所述限位杆(8)的外侧壁上套设有弹簧(10)，所

4.根据权利要求1所述的一种海报贴板，其特征在于，所述磁致伸缩棒(6)远离安装槽(5)内底部的一端固定连接有不沾层。

说明书

一种海报贴板

技术领域

[0001]本发明涉及宣传设备技术领域，尤其涉及一种海报贴板。

背景技术

[0002]海报贴板是一种张贴海报的宣传板，即操作人员将待宣传的海报张贴在贴板上，这样其它人即可通过贴板上的海报观看到宣传的内容，但目前贴在贴板上的海报都是通过胶粘的方式，这样十分的不利于之后人们对海报的清理，即需要清理人员慢慢的铲除，这样不仅速度缓慢，同时易导致贴板的损坏。

[0003]为此，我们发明了一种海报贴板。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的问题，而提出的一种海报贴板。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种海报贴板，包括板体，所述板体内设有空腔，所述空腔的内侧壁固定连接有多个安装座，所述安装座内侧壁固定连接有第一电磁铁；所述板体的外侧壁开设有多个安装槽，所述安装槽的内底部固定连接有磁致伸缩棒。

[0007]优选地，所述空腔的内顶部固定连接有永磁铁，所述永磁铁的底部固定连接有呈棱柱状的限位杆，所述限位杆的底部与空腔的内底部固定连接，所述限位杆的外侧壁上滑动套接有第二电磁铁。

[0008]优选地，所述限位杆的外侧壁上套设有弹簧，所述弹簧的两端分别与永磁铁的底部和第二电磁铁的顶部固定连接。

[0009]优选地，所述磁致伸缩棒远离安装槽内底部的一端固定连接有不沾层。

[0010]本发明的有益效果为

[0011]1、当第一电磁铁通电后，就会使得磁致伸缩棒向前运动，从而使得张贴在贴板上的海报慢慢与贴板分离，这样不仅便于人们快速对海报进行清理，同时不会对贴板造成损坏；

[0012]2、当第二电磁铁通电后，在永磁铁的斥力作用下使得第二电磁铁向下运动，则通过第二电磁铁的磁力作用使得磁致伸缩棒向前运动，从而使得海报从顶部向底部慢慢的与贴板进行”掀“离，从而便于清理人员将海报取下，断电后，在弹簧的作用下使得第二电磁铁恢复原先状态，则便于下次的使用。

附图说明

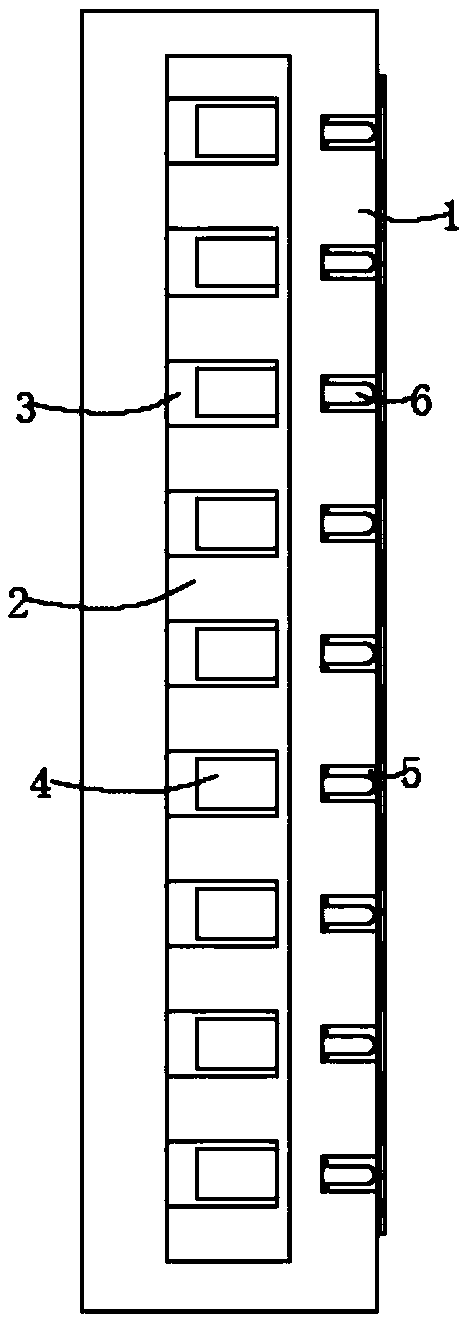

[0013]图1为本发明提出的一种海报贴板的结构示意图；

[0014]图2为本发明提出的一种海报贴板中实施例二的结构示意图；

[0015]图3为本发明提出的一种海报贴板中实施例二的海报清理状态结构示意图。

[0016]图中：1板体、2空腔、3安装座、4第一电磁铁、5安装槽、6磁致伸缩棒、7永磁铁、8限位杆、9第二电磁铁、10弹簧。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0018]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0019]实施例一

[0020]参照图1，一种海报贴板，包括板体1，板体1内设有空腔2，空腔2的内侧壁固定连接有多个安装座3，安装座3内侧壁固定连接有第一电磁铁4；

[0021]以上需要说明的是：第一电磁铁4为现有技术，且第一电磁铁4通过多根导线与开关和电源串联连接，在此不做详细赘，这样当第一电磁铁4通电后就会产生磁力，则通过磁力的作用便于之后的磁致伸缩棒6的运动。

[0022]其中，板体1的外侧壁开设有多个安装槽5，安装槽5的内底部固定连接有磁致伸缩棒6；

[0023]以上需要说明的是：1、磁致伸缩棒6是一种受到磁场而可以做出伸缩的材料，譬如铁合金材料，其为现在技术，在此不做详细赘；2、磁致伸缩棒6远离安装槽5内底部的一端固定连接有不沾层，这样通过不沾层的作用避免海报粘贴在磁致伸缩棒6的端部，其中不沾层可为PFA涂层；3、磁致伸缩棒6固定连接在安装槽5的内底部可采用焊接或者通过螺栓拧紧的方式，其中焊接使得磁致伸缩棒6更加的稳定，而采用螺栓拧紧的方式是便于拆卸，另外贴板1采用铁等不隔磁材料制作而成，这样避免第一电磁铁4的磁力受到干扰。

[0024]本发明的使用过程如下

[0025]使用时，将海报张贴在贴板1上，这样保证海报的稳定性，当需要将海报拆下时，清理人员打开第一电磁铁4的开关，则使得第一电磁铁4通电，这样使得第一电磁铁4具有磁性，进而磁致伸缩棒6受到第一电磁铁4的磁性影响下就会向前运动，从而将海报的背面以安装槽5为圆心向周侧慢慢的“掀”开，即其中过程是当磁致伸缩棒6向前运动，就会抵压在海报的背面，则随着磁致伸缩棒6慢慢的向前运动就会使得海报慢慢的与贴板1“掀”离，直至海报完全与贴板1分离，则分离后，清理人员只需取下海报即可。

[0026]实施例二

[0027]参照图2-3，本实施例与实施例一的区别在于：空腔2的内顶部固定连接有永磁铁7，永磁铁7的底部固定连接有呈棱柱状的限位杆8，限位杆8的底部与空腔2的内底部固定连接，限位杆8的外侧壁上滑动套接有第二电磁铁9，这样只需通过一个电磁铁即可完成海报与贴板2的分离过程，其中过程如下，当第二电磁铁9通电后，就会产生磁力，且第二电磁铁9顶部的磁性与永磁铁7底部的磁性相同，由于”同性相斥“，使得第二电磁铁9向下运动，另外第二电磁铁9通过磁力使得磁致伸缩棒6向前运动，从而使得海报从顶部到底部慢慢的“掀”离(分离过程详见图3)，则本实施例的分离过程与实施例一的分离过程存在明显的区别，即本实施例中海报与贴板1的分离过程是从顶部到底部慢慢的分离，而实施例一中海报与贴板1一次性的分离；

[0028]进一步的，限位杆8的外侧壁上套设有弹簧10，弹簧10的两端分别与永磁铁7的底部和第二电磁铁9的顶部固定连接，这样在弹簧10的作用下使得第二电磁铁9在断电后完成复位，从而便于下次的使用，其中弹簧10可采用塑料等绝缘材质制成。

[0029]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
