一种具有产生负离子功能的空调

技术领域

[0001]本发明涉及空调技术领域，尤其涉及一种具有产生负离子功能的空调。

背景技术

[0002]空调即空气调节器，调节温度、湿度、挂式空调是一种用于给空间区域(一般为密闭)提供处理空气温度变化的机组。它的功能是对该房间(或封闭空间、区域)内空气的温度、湿度和空气流速等参数进行调节，以满足人体舒适或工艺过程的要求随着社会的发展，空调的普及率越来越高，基本每家每户都要安装空调，挂式的空调一般安装在房间内，用于制冷制热。

[0003]但是现有的空调由于空气经过空调内部的一系列处理后，不够清新，使房间在一段时间后变得很闷压抑，并且空气变得干燥，大大影响舒适度。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有产生负离子功能的空调，其能够清新房屋内的空气，激活室内的氧分子，提高生活舒适度。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种具有产生负离子功能的空调，包括空调挂机，所述空调挂机出风口的一侧设有装置腔，所述装置腔的内壁转动连接有转杆，所述转杆的末端延伸至出风口内并固定连接有扇叶，所述装置腔的上方设有条形腔，所述条形腔与装置腔间贯穿设有抵杆，所述抵杆位于装置腔内的部分上套设有抵板，所述抵杆位于抵板与装置腔间套设有弹簧，所述抵杆与凸轮侧壁相抵的一端转动连接有滚轮，所述条形腔的内顶部安装有压电陶瓷，所述出风口的内顶部固定有两个放电柱，两个所述放电柱分别与压电陶瓷的正负极电性连接，两个所述放电柱相对的侧壁分别设有多个针状电极与平板电极。

[0007]优选地，所述抵杆位于条形腔内的一端固定有活塞，所述活塞将条形腔分为第一腔体与第二腔体，所述出风口的上方设有空腔，所述空腔的内顶部粘接有折叠气囊，所述折叠气囊与第一腔体间通过出气管连通，所述空调挂机的侧壁与第一腔体间通过吸气管连通，所述出气管与吸气管内安装有单向阀，所述折叠气囊的上下面间连接有弹力绳，所述折叠气囊的侧壁设有排气管，所述折叠气囊的底部固定有延伸至出风口内的挡风板，所述挡风板内设有储气腔，所述第二腔体与储气腔间通过出气软管连通，所述第二腔体的内壁设有吸气软管，所述吸气软管延伸至室外，所述出气软管与吸气软管内均安装有单向阀，所述挡风板的侧壁均布有多个与储气腔连通的出气孔。

[0008]优选地，所述排气管的管径远小于出气管的管径。

[0009]优选地，所述活塞的上端嵌设有铁块。

[0010]本发明与现有技术相比，其有益效果为：

[0011]1、设置有扇叶、凸轮、抵杆以及压电陶瓷，压电陶瓷的正反极连接有放电柱，放电柱相对的侧壁设有多个导电头，能够在空调挂机出风时带动扇叶转动，从而带动抵杆往复击打压电陶瓷，使压电陶瓷放出高电压，通过针状电极与平板电极能够电离空气产生负离子，吹进室内使空气变得清新。

[0012]2、设置有折叠气囊与挡风板，能够将挡风板降下挡柱流经放电柱的风，并将外界较为清新，未被处理的空气吸入并吹出，使电离出的负离子含量增加，提高效果。

附图说明

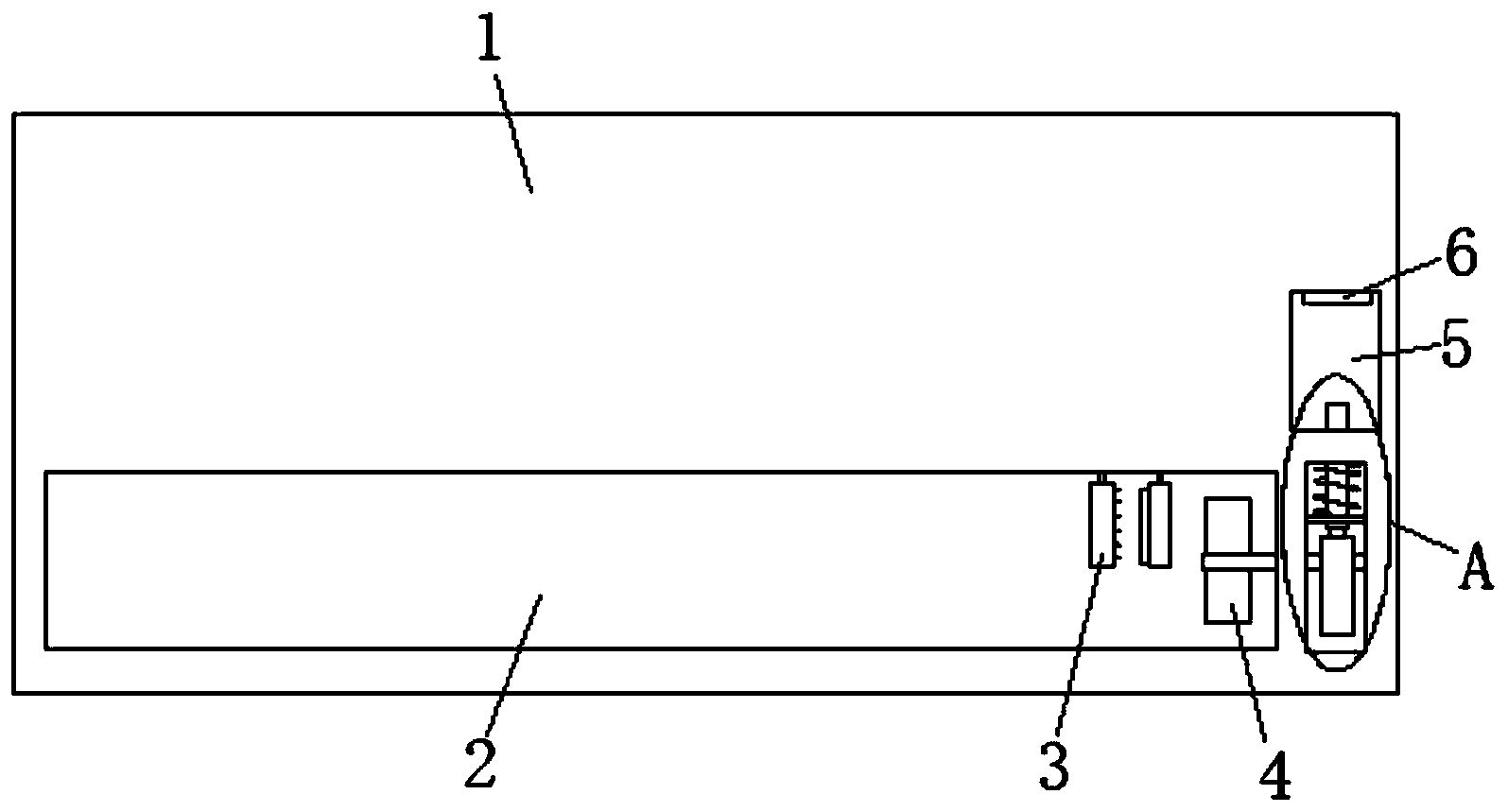

[0013]图1为本发明提出的一种具有产生负离子功能的空调的结构示意图；

[0014]图2为本发明提出的一种具有产生负离子功能的空调的A处结构放大示意图；

[0015]图3为本发明提出的一种具有产生负离子功能的空调的实施例二示意图。

[0016]图中：1空调挂机、2出风口、3放电柱、4扇叶、5条形腔、6压电陶瓷、7抵杆、8弹簧、9凸轮、10装置腔、11转杆、12抵板、13出气软管、14吸气管、15第一腔体、16活塞、17吸气软管、18第二腔体、19针状电极、20出气孔、21空腔、22折叠气囊、23平板电极。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0018]实施例一：

[0019]参照图1-2，一种具有产生负离子功能的空调，包括空调挂机1，空调挂机1出风口2的一侧设有装置腔10，装置腔10的内壁转动连接有转杆11，转杆11的末端延伸至出风口2内并固定连接有扇叶4，装置腔10的上方设有条形腔5，条形腔5与装置腔10间贯穿设有抵杆7，抵杆7位于装置腔10内的部分上套设有抵板12，抵杆7位于抵板12与装置腔10间套设有弹簧8，抵杆7与凸轮9侧壁相抵的一端转动连接有滚轮，条形腔5的内顶部安装有压电陶瓷6，出风口2的内顶部固定有两个放电柱3，两个放电柱3分别与压电陶瓷6的正负极电性连接，两个放电柱3相对的侧壁分别设有多个针状电极19与平板电极23。

[0020]本发明中，使用空调时，风从出风口2吹出，带动扇叶4转动，扇叶4带动凸轮9快速转动，由于抵杆7通过滚轮与弹簧8始终与凸轮9的侧壁相抵，从而凸轮9转动时带动抵杆7上下往复运动，抵杆7往复的撞击压电陶瓷6，压电陶瓷6受到瞬间的压力能够产生瞬间的高压，传导至两个放电柱3上，利用针状电极19与平板电极23间，在高压作用下产生不均匀的电场，使流过的空气电离化，正离子被吸收在针状电极上，负离子则向平板电极移动，在风力的作用下吹至室内，能够有效提高环境清新性，提高舒适性。

[0021]实施例二：

[0022]参照图3，本实施例与实施例一的不同之处在于，抵杆7位于条形腔5内的一端固定有活塞16，活塞16将条形腔5分为第一腔体15与第二腔体18，出风口2的上方设有空腔21，空腔21的内顶部粘接有折叠气囊22，折叠气囊22与第一腔体15间通过出气管25连通，空调挂机1的侧壁与第一腔体15间通过吸气管14连通，出气管25与吸气管14内安装有单向阀，折叠气囊22的上下面间连接有弹力绳，折叠气囊22的侧壁设有排气管，折叠气囊22的底部固定有延伸至出风口2内的挡风板24，挡风板24内设有储气腔，第二腔体18与储气腔间通过出气软管13连通，第二腔体18的内壁设有吸气软管17，吸气软管17延伸至室外，出气软管13与吸气软管17内均安装有单向阀，挡风板24的侧壁均布有多个与储气腔连通的出气孔。

[0023]本实施例中，排气管的管径远小于出气管25的管径，使进气量大于出气量，保证折叠气囊22正常膨胀展开，当关闭空调时，排气管能够缓慢排气，在弹力绳的弹性作用下复位，活塞16的上端嵌设有铁块，能够给压电陶瓷6最大的压力。

[0024]由于空调内部将空气一系列处理后，使空气质量变差，影响电离效果，抵杆7上下往复运动时，带动活塞16上下往复移动，活塞15上移时将第一腔体15内的气体通过出气管25挤入折叠气囊22内，由于折叠气囊22侧壁上的排气管的管径远小于出气管25的管径，以进气量大于出气量，折叠气囊22膨胀展开，带动挡风板22下移将放电柱11挡柱，避免空调吹出的气体流经放电柱3，与此同时第二腔体18扩大将外界的空气通过吸气软管17吸入第二腔体18内，当活塞16下移时，将第二腔体18内的气体通过出气软管13挤入储气腔内，最终由多个出气孔20排出进行电离，大大提高电离效果。

[0025]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
