摘要
本发明公开了一种坠落防护式水晶吊灯，包括：安装件，所述安装件由安装板、吊壳、连接柱、灯罩和拉伸弹簧构成，所述安装板固定于所述吊壳的顶端，所述吊壳内开设有竖直设置的收纳槽，所述连接柱位于所述收纳槽内，所述连接柱的底端与所述灯罩的顶端固定连接，所述连接柱的顶端与收纳槽的内顶端之间共同固定连接有至少一个拉伸弹簧，所述收纳槽的内顶端与安装板上共同开设有用于线缆穿过的通孔。本发明突出的特点是，可在吊灯下落时将吊灯收入聚光罩内，避免了直接与坚硬的地面接触，判定准确，无需电力等能源驱动。
权利要求
1.一种坠落防护式水晶吊灯，其特征在于，包括：安装件，所述安装件由安装板(1)、吊壳(2)、连接柱(3)、灯罩(4)和拉伸弹簧(9)构成，所述安装板(1)固定于所述吊壳(2)的顶端，所述吊壳(2)内开设有竖直设置的收纳槽(7)，所述连接柱(3)位于所述收纳槽(7)内，所述连接柱(3)的底端与所述灯罩(4)的顶端固定连接，所述连接柱(3)的顶端与收纳槽(7)的内顶端之间共同固定连接有至少一个拉伸弹簧(9)，所述收纳槽(7)的内顶端与安装板(1)上共同开设有用于线缆穿过的通孔(8)；聚光缓冲件，所述聚光缓冲件由聚光板(5)和缓冲块(6)两部分构成，所述聚光板(5)为一个凹型的杯型结构，其凹处为抛物面，所述抛物面上涂覆有反光层，所述缓冲块(6)为环形结构且设置在所述抛物面的底端，所述聚光板(5)的顶端设置在所述吊壳(2)的外表面；触发件，所述触发件由弹性绳(13)、吊件(14)和连杆抵件构成，所述收纳槽(7)的侧壁上由远及近依次开设有第一空腔(10)、第二空腔(11)和第三空腔(12)，所述吊件(14)位于第一空腔(10)内，所述弹性绳(13)固定连接在第二空腔(11)的内底端，所述弹性绳(13)延伸至第一空腔(10)内并与吊件(14)的顶端固定连接，所述吊件(14)的重力与弹性绳(13)的张力平衡，所述连杆抵件位于第三空腔(12)内，所述连杆抵件的输出端与连接柱(3)的外表面相抵并将其限制在收纳槽(7)中等偏下处，此时灯罩(4)的底面延伸至聚光板(5)之外；所述连杆抵件的输入端延伸至第一空腔(10)内，所述弹性绳(13)的张力克服吊件(14)的重力时，所述吊件(14)可在弹性绳(13)的拉力下碰触连杆抵件的输入端。
2.根据权利要求1所述的一种坠落防护式水晶吊灯，其特征在于，所述连杆抵件包括顶杆(16)、连杆(18)和抵块(19)；所述顶杆(16)滑动连接在吊壳(2)的内壁上，且其两端分别延伸至第一空腔(10)和第三空腔(12)内，所述顶杆(16)位于第三空腔(12)内的部分转动连接有至少一个倾斜设置的连杆(18)，所述连杆(18)的中部转动连接有固定块(17)，且固定块(17)固定连接在第三空腔(12)的内壁上，所述连杆(18)远离顶杆(16)的一侧转动连接有水平设置的抵块(19)，所述连接柱(3)上开合有与抵块(19)配合使用的抵槽(20)，所述抵块(19)间隙穿过第三空腔(12)的内壁并抵在抵槽(20)内。
3.根据权利要求2所述的一种坠落防护式水晶吊灯，其特征在于，所述连杆(18)的中部和靠近抵块(19)的一侧均开设有滑槽(21)，所述滑槽(21)内滑动连接有销轴，所述销轴分别与固定块(17)和抵块(19)固定连接。
说明书
一种坠落防护式水晶吊灯
技术领域
[0001]本发明涉及照明设备技术领域，尤其涉及一种坠落防护式水晶吊灯。
背景技术
[0002]水晶吊灯是一种由人工水晶制成的吊灯，具有华丽，高贵的特点。造型独特，时尚，有很高的审美价值。水晶是纯洁高尚的象征，水晶灯饰同样代表着光明和希望。华丽灯饰水晶客厅吊灯装扮璀璨家居灯饰生活，吊灯适合于客厅、大堂等场合，且距离地面不小于2米。
[0003]目前，人们所使用的吊灯是直接挂在其支撑件上，但长期使用后，或安装缺陷等原因，容易导致吊灯坠落，对于水晶吊灯，尤其是定制的款式，价格较为昂贵，且其本身材质较脆，容易导致其破碎，造成较大的经济损失。
发明内容
[0004]本发明的目的是为了解决吊灯在支撑件突然失效的情况下坠落损坏的问题，而提出的一种坠落防护式水晶吊灯。为了实现上述目的，本发明采用了如下技术方案：
[0005]一种坠落防护式水晶吊灯，包括：
[0006]安装件，所述安装件由安装板、吊壳、连接柱、灯罩和拉伸弹簧构成，所述安装板固定于所述吊壳的顶端，所述吊壳内开设有竖直设置的收纳槽，所述连接柱位于所述收纳槽内，所述连接柱的底端与所述灯罩的顶端固定连接，所述连接柱的顶端与收纳槽的内顶端之间共同固定连接有至少一个拉伸弹簧，所述收纳槽的内顶端与安装板上共同开设有用于线缆穿过的通孔；
[0007]聚光缓冲件，所述聚光缓冲件由聚光板和缓冲块两部分构成，所述聚光板为一个凹型的杯型结构，其凹处为抛物面，所述抛物面上涂覆有反光层，所述缓冲块为环形结构且设置在所述抛物面的底端，所述聚光板的顶端设置在所述吊壳的外表面；
[0008]触发件，所述触发件由弹性绳、吊件和连杆抵件构成，所述收纳槽的侧壁上由远及近依次开设有第一空腔、第二空腔和第三空腔，所述吊件位于第一空腔内，所述弹性绳固定连接在第二空腔的内底端，所述弹性绳延伸至第一空腔内并与吊件的顶端固定连接，所述吊件的重力与弹性绳的张力平衡，所述连杆抵件位于第三空腔内，所述连杆抵件的输出端与连接柱的外表面相抵并将其限制在收纳槽中等偏下处，此时灯罩的底面延伸至聚光板之外；
[0009]所述连杆抵件的输入端延伸至第一空腔内，所述弹性绳的张力克服吊件的重力时，所述吊件可在弹性绳的拉力下碰触连杆抵件的输入端。
[0010]在本发明的优选中，所述连杆抵件包括顶杆、连杆和抵块；
[0011]所述顶杆滑动连接在吊壳的内壁上，且其两端分别延伸至第一空腔和第三空腔内，所述顶杆位于第三空腔内的部分转动连接有至少一个倾斜设置的连杆，所述连杆的中部转动连接有固定块，且固定块固定连接在第三空腔的内壁上，所述连杆远离顶杆的一侧转动连接有水平设置的抵块，所述连接柱上开合有与抵块配合使用的抵槽，所述抵块间隙穿过第三空腔的内壁并抵在抵槽内。
[0012]在本发明的优选中，所述连杆的中部和靠近抵块的一侧均开设有滑槽，所述滑槽内滑动连接有销轴，所述销轴分别与固定块和抵块固定连接。
[0013]本发明的有益效果在于：
[0014]本发明通过设置一个弹性绳，并使吊件的重力与弹性绳的张力平衡，当安装板从顶部掉落时，弹性绳在吊件的拉伸下，其张力由于与伸长量成正比，因而当其长度增加后，弹性绳克服吊件的重力并带动起向上运动，吊件撞击顶杆，顶杆进而带动连杆杠杆运动，连杆依照杠杆原理带动抵块从抵槽内脱出，由于拉绳弹簧的张力远大于连接柱和灯罩的重力，因而在拉伸弹簧的张力作用下向上运动，此时灯罩从聚光板之外收入聚光板内，落地时缓冲块触地吸收大部分冲击力，并将冲击力向聚光板传递，灯罩和连接柱在拉伸弹簧的上下运动下进一步抵消冲击力，从而有效的避免了灯罩及内部灯泡的破碎。
[0015]聚光板的设置一方面起到了防护的作用，另一方面起到了聚光的作用，提高底部照明效果。
[0016]本发明突出的特点是，可在吊灯下落时将吊灯收入聚光罩内，避免了直接与坚硬的地面接触，判定准确，无需电力等能源驱动。
附图说明

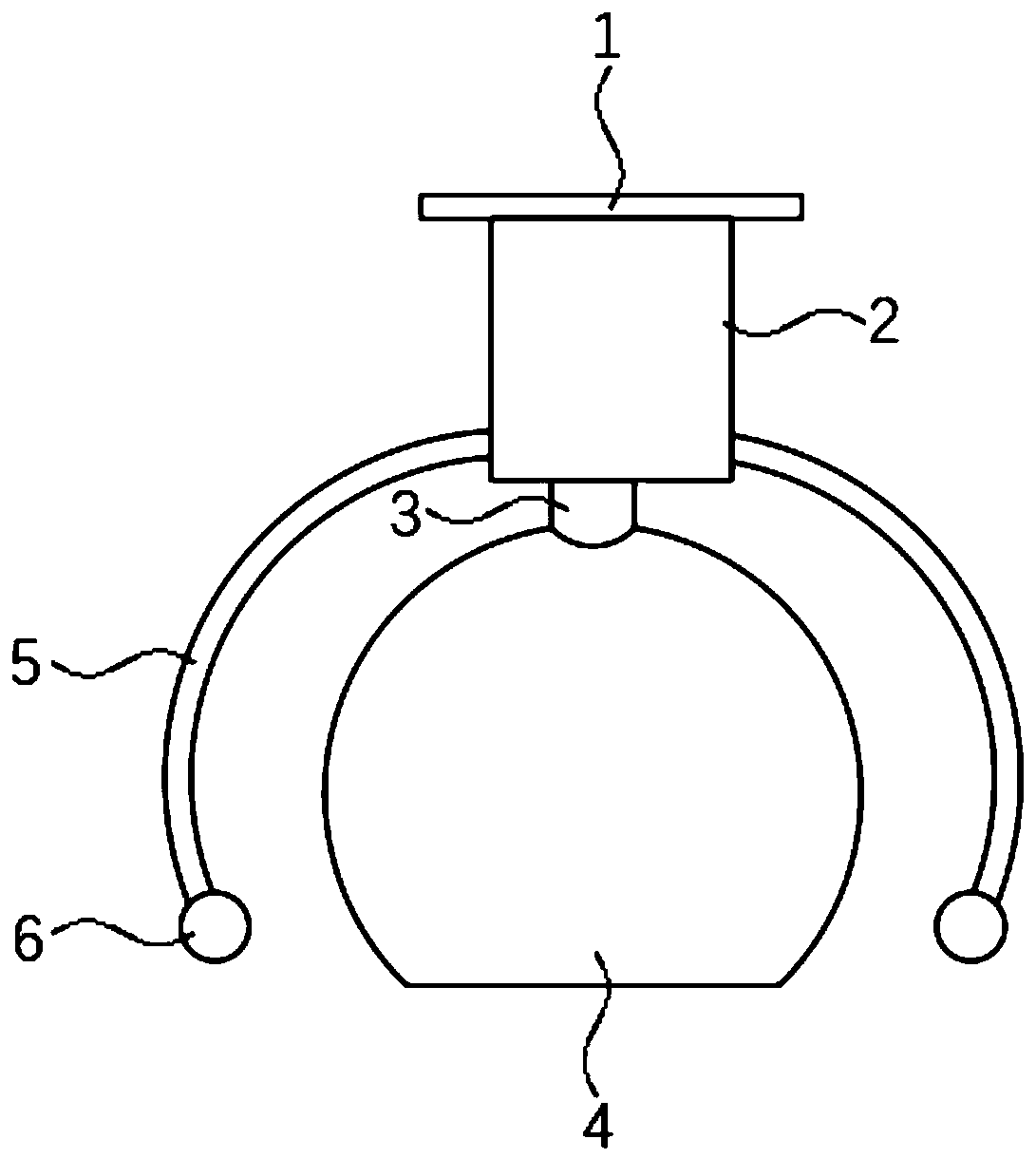

[0017]图1为本发明提出的一种坠落防护式水晶吊灯的结构示意图；
[0018]图2为本发明图1中剖面图；
[0019]图3为本发明图1中吊壳的放大结构示意图；
[0020]图4为本发明图3中A部分放大结构示意图。
[0021]图中：1安装板、2吊壳、3连接柱、4灯罩、5聚光板、6缓冲块、7收纳槽、8通孔、9拉伸弹簧、10第一空腔、11第二空腔、12第三空腔、13弹性绳、14吊件、15定滑轮、16顶杆、17固定块、18连杆、19抵块、20抵槽、21滑槽。
具体实施方式
[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0023]参照图1至4，一种坠落防护式水晶吊灯，包括：
[0024]安装件，所述安装件由安装板1、吊壳2、连接柱3、灯罩4和拉伸弹簧9构成，安装板1固定于吊壳2的顶端，吊壳2内开设有竖直设置的收纳槽7，连接柱3位于收纳槽7内，连接柱3的底端与灯罩4的顶端固定连接，连接柱3的顶端与收纳槽7的内顶端之间共同固定连接有至少一个拉伸弹簧9，收纳槽7的内顶端与安装板1上共同开设有用于线缆穿过的通孔8；
[0025]在本发明的优选实施例中，拉绳弹簧9的张力远大于连接柱3和灯罩4的重力。
[0026]聚光缓冲件，聚光缓冲件由聚光板5和缓冲块6两部分构成，聚光板5为一个凹型的杯型结构，其凹处为抛物面，抛物面上涂覆有反光层，缓冲块6为环形结构且设置在抛物面的底端，聚光板5的顶端设置在吊壳2的外表面；在本发明的优选实施例中，缓冲块6可采用橡胶材质或弹性模量相似的材料。
[0027]触发件，触发件由弹性绳13、吊件14和连杆抵件构成，收纳槽7的侧壁上由远及近依次开设有第一空腔10、第二空腔11和第三空腔12。
[0028]第一空腔10的上部面积略大于下部，且采用斜切面过度，吊件14的底部为三角形，竖直面便于贴合第一空腔10的内壁，底部尖部利于保持平衡，顶部为矩形结构，二者一体成型。
[0029]吊件14位于第一空腔10内，弹性绳13固定连接在第二空腔11的内底端，弹性绳13延伸至第一空腔10内并与吊件14的顶端固定连接，吊件14的重力与弹性绳13的张力平衡，连杆抵件位于第三空腔12内，连杆抵件的输出端与连接柱3的外表面相抵并将其限制在收纳槽7中等偏下处，此时灯罩4的底面延伸至聚光板5之外。
[0030]连杆抵件的输入端延伸至第一空腔10内，弹性绳13的张力克服吊件14的重力时，吊件14可在弹性绳13的拉力下碰触连杆抵件的输入端。
[0031]具体地，参照图4，连杆抵件包括顶杆16、连杆18和抵块19，具体连接方式如下：
[0032]顶杆16滑动连接在吊壳2的内壁上，且其两端分别延伸至第一空腔10和第三空腔12内，顶杆16位于第三空腔12内的部分转动连接有至少一个倾斜设置的连杆18，连杆18的中部转动连接有固定块17，且固定块17固定连接在第三空腔12的内壁上，连杆18远离顶杆16的一侧转动连接有水平设置的抵块19，连接柱3上开合有与抵块19配合使用的抵槽20，抵块19间隙穿过第三空腔12的内壁并抵在抵槽20内。
[0033]进一步地，参照图4，连杆18的中部和靠近抵块19的一侧均开设有滑槽21，滑槽21内滑动连接有销轴，销轴分别与固定块17和抵块19固定连接。滑槽21的设置起到距离补偿的作用，防止连杆18运动时卡死。
[0034]吊灯通过安装板1安装在室内的顶部，线缆穿过通孔8并与室内总线连接，安装后吊件14的重力与弹性绳13的张力平衡，并位于第一空腔10的中部偏上处，当安装板1从顶部掉落时，弹性绳13在吊件14的拉伸下，其张力由于与伸长量成正比，因而当其长度增加后，弹性绳13克服吊件14的重力并带动起向上运动，吊件14撞击顶杆16，顶杆16进而带动连杆18杠杆运动，连杆18依照杠杆原理带动抵块19从抵槽20内脱出，由于拉绳弹簧9的张力远大于连接柱3和灯罩4的重力，因而在拉伸弹簧9的张力作用下向上运动，此时灯罩4从聚光板5之外收入聚光板5内，落地时缓冲块6触地吸收大部分冲击力，并将冲击力向聚光板5传递，灯罩4和连接柱3在拉伸弹簧9的上下运动下进一步抵消冲击力，从而有效的避免了灯罩4及内部灯泡的破碎。
[0035]聚光板5的设置一方面起到了防护的作用，另一方面起到了聚光的作用，提高底部照明效果。
[0036]尽管上述公开示出了本发明的解说性实施例，但是应当注意到，在其中可作出各种更换和改动而不会脱离如所附权利要求定义的本发明的范围。根据本文中所描述的本发明实施例的方法权利要求的功能、步骤和/或动作不必按任何特定次序来执行。此外，尽管本发明的要素可能是以单数来描述或主张权利的，但是复数也是已料想了的，除非显式地声明了限定于单数。
