详情

摘要

本发明涉及一种散热型呼啦圈及其使用方法，所述呼啦圈包括呼啦圈本体，呼啦圈本体内设有环形空腔，环形空腔内固定连接有环形板，环形板与环形空腔外圈侧壁形成流通腔，环形板与环形空腔内圈侧壁之间固定连接有多块隔板，相邻两块隔板、环形板以及环形空腔内形成密闭腔，密闭腔和流通腔内均填充有冷却液，密闭腔通过进液口和出液口与流通腔相连通，进液口和出液口内均固定连接有单向阀，呼啦圈本体的内圈外侧壁上固定连接有与密闭腔相连通的弹性气囊。本发明通过设置流通腔、密闭腔和弹性气囊，当使用者在转动呼啦圈时，会依次挤压各个弹性气囊，在单向阀的作用下，会使密闭腔内的冷却液来回流动，从而可以起到散热的效果，改善使用者的体验。

权利要求

1.一种散热型呼啦圈，包括呼啦圈本体(1)，其特征在于，所述呼啦圈本体(1)内设有环形空腔(2)，所述环形空腔(2)内固定连接有环形板(3)，所述环形板(3)与环形空腔(2)外圈侧壁形成流通腔(4)，所述环形板(3)与环形空腔(2)内圈侧壁之间固定连接有多块隔板(5)，相邻两块所述隔板(5)、环形板(3)以及环形空腔(2)内形成密闭腔(6)，所述密闭腔(6)和流通腔(4)内均填充有冷却液，所述密闭腔(6)通过进液口(7)和出液口(8)与流通腔(4)相连通，所述进液口(7)和出液口(8)内均固定连接有单向阀，所述呼啦圈本体(1)的内圈外侧壁上固定连接有与密闭腔(6)相连通的弹性气囊(9)；所述流通腔(4)内设有多个扰流机构(10)，所述扰流机构(10)包括固定连接在环形空腔(2)外圈侧壁的固定块(11)，所述固定块(11)的一侧设有扰流板(12)，所述扰流板(12)通过弹簧(13)与固定块(11)固定连接；所述呼啦圈本体(1)的外固定套接有多个环状的散热鳍片(14)，多个所述散热鳍片(14)之间等距分布。

2.根据权利要求1所述的散热型呼啦圈，其特征在于，相邻两个所述散热鳍片(14)之间形成散热槽(15)。

3.根据权利要求1所述的散热型呼啦圈，其特征在于，所述呼啦圈本体(1)的侧壁采用导热材料。

4.一种根据权利要求1-3中任一项所述的散热型呼啦圈的使用方法，其特征在于：使用者转动呼啦圈本体(1)，会依次循环挤压各个弹性气囊(9)，当使用者的身体与其中一处的弹性气囊(9)接触并对其进行挤压时，弹性气囊(9)内的冷却液会从出液口(8)进入流通腔(4)内，与流通腔(4)内的冷却液混合，当该处的弹性气囊(9)转动至别处时，在弹性气囊(9)自身弹力的作用下，恢复形变，将流通腔(4)内的冷却液从进液口(7)处吸入，使弹性气囊(9)内的部分冷却液得到置换，降低温度，另一方面，能够使流通腔(4)内的冷却液得到流动，提高散热的效果；由于呼啦圈本体(1)绕使用者的身体做不规则圆周运动，呼啦圈本体(1)在转动的过程中，呼啦圈本体(1)远离使用者身体的部分受到的离心力大于呼啦圈本体(1)靠近使用者身体的部分，使呼啦圈本体(1)在转动时，弹簧(13)受到的离心力大小始终发生变化，弹簧(13)的长度不断发生变化，由于固定块(11)的位置相对于呼啦圈本体(1)保持不变，所以扰流板(12)会在弹簧(13)的作用下往复移动，从而可以提高对流通腔(4)内冷却液的扰流效果，加快冷却液的散热效果。

说明书

一种散热型呼啦圈及其使用方法

[0001]本申请是申请日为2018年08月22日，申请号为201810957787.9的发明名称为一种散热型呼啦圈的分案申请。

技术领域

[0002]本发明属于呼啦圈领域，尤其是涉及一种散热型呼啦圈及其使用方法。

背景技术

[0003]呼啦圈是一种老少皆宜的健身器材。呼啦圈在使用时，一般通过扭动腰部带动其转动，利用身体与呼啦圈之间的摩擦力带动呼啦圈自转以及绕着身体转动，在使用一段时间后，尤其是在夏季，衣服较为单薄，由于身体的发力部位与呼啦圈之间长时间摩擦，会使发力部位温度升高，且持续转动的呼啦圈始终与使用者的身体接触，热量无法快速散发，导致使用者感到不适，甚至会造成使用者发生皮肤红肿以及破皮的情况。

[0004]为此，我们提出一种散热型呼啦圈来解决上述问题。

发明内容

[0005]本发明的目的是针对上述问题，提供一种散热效果好的散热型呼啦圈。

[0006]为达到上述目的，本发明采用了下列技术方案：一种散热型呼啦圈，包括呼啦圈本体，所述呼啦圈本体内设有环形空腔，所述环形空腔内固定连接有环形板，所述环形板与环形空腔外圈侧壁形成流通腔，所述环形板与环形空腔内圈侧壁之间固定连接有多块隔板，相邻两块所述隔板、环形板以及环形空腔内形成密闭腔，所述密闭腔和流通腔内均填充有冷却液，所述密闭腔通过进液口和出液口与流通腔相连通，所述进液口和出液口内均固定连接有单向阀，所述呼啦圈本体的内圈外侧壁上固定连接有与密闭腔相连通的弹性气囊。

[0007]在上述的散热型呼啦圈中，所述流通腔内设有多个扰流机构，所述扰流机构包括固定连接在环形空腔外圈侧壁的固定块，所述固定块的一侧设有扰流板，所述扰流板通过弹簧与固定块固定连接。

[0008]在上述的散热型呼啦圈中，所述呼啦圈本体的侧壁采用导热材料，所述呼啦圈本体的外固定套接有多个环状的散热鳍片，多个所述散热鳍片之间等距分布，相邻两个所述散热鳍片之间形成散热槽。

[0009]与现有的技术相比，本散热型呼啦圈的优点在于：

[0010]1、本发明通过设置流通腔、密闭腔和弹性气囊，当使用者在转动呼啦圈时，会依次挤压各个弹性气囊，在单向阀的作用下，会使密闭腔内的冷却液来回流动，从而可以起到散热的效果，改善使用者的体验。

[0011]2、本发明通过设置扰流机构，由于呼啦圈在转动时，越靠近身体受到的离心力越小，随着离心力的改变，会使弹簧往复移动，弹簧带动扰流板来回移动，通过扰流板对流通腔内的冷却液进行扰流，提高冷却液的流动效率，进而提高冷却效果。

[0012]3、本发明通过设置散热鳍片，利用呼啦圈的快速转动，使热量通过散热鳍片快速散发，进一步提高散热效果。

附图说明

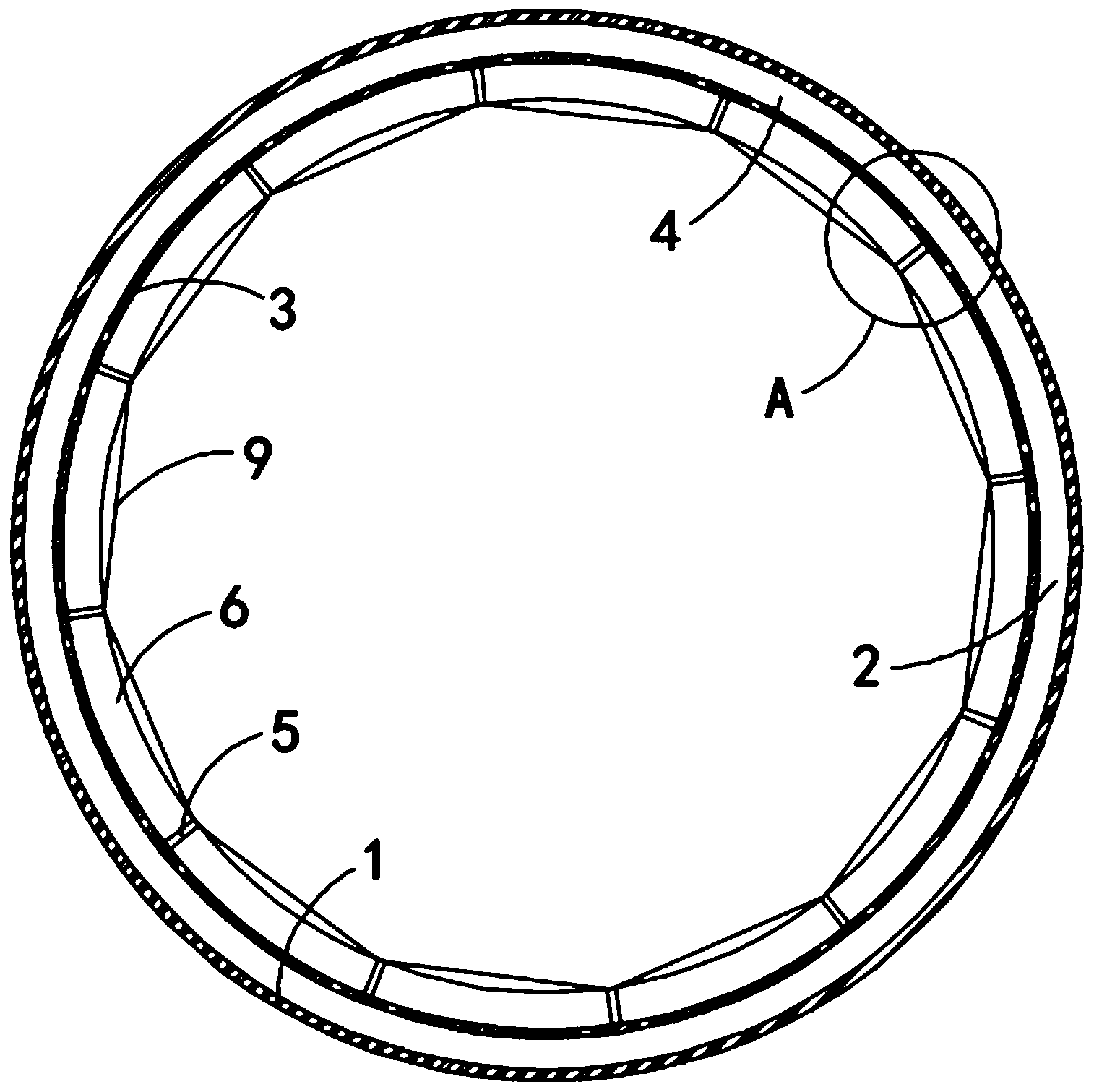

[0013]图1是本发明提供的一种散热型呼啦圈实施例1的结构透视图；

[0014]图2是图1中的A处放大结构示意图；

[0015]图3是本发明提供的一种散热型呼啦圈实施例2的结构透视图；

[0016]图4是图3中的B处放大结构示意图；

[0017]图5是本发明提供的一种散热型呼啦圈实施例2中散热鳍片的结构示意图。

[0018]图中，1呼啦圈本体、2环形空腔、3环形板、4流通腔、5隔板、6密闭腔、 7进液口、8出液口、9弹性气囊、10扰流机构、11固定块、12扰流板、13弹簧、14散热鳍片、15散热槽。

具体实施方式

[0019]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0020]实施例1

[0021]如图1-2所示，一种散热型呼啦圈，包括呼啦圈本体1，呼啦圈本体1内设有环形空腔2，环形空腔2内固定连接有环形板3，环形板3与环形空腔2外圈侧壁形成流通腔4，环形板3与环形空腔2内圈侧壁之间固定连接有多块隔板5，相邻两块隔板5、环形板3以及环形空腔2内形成密闭腔6，密闭腔6和流通腔 4内均填充有冷却液，密闭腔6通过进液口7和出液口8与流通腔4相连通，进液口7和出液口8内均固定连接有单向阀，其中进液口7内的单向阀允许冷却液单向进入密闭腔6内，出液口8内的单向阀允许冷却液单向排出密闭腔6内，如图2中的箭头方向所示，呼啦圈本体1的内圈外侧壁上固定连接有与密闭腔6 相连通的弹性气囊9，弹性气囊9可采用硅胶材质，硅胶具有弹性好、导热性好等优点。

[0022]本实施例使用时，使用者转动呼啦圈本体1，会依次循环挤压各个弹性气囊 9，当使用者的身体与其中一处的弹性气囊9接触并对其进行挤压时，弹性气囊 9内的冷却液会从出液口8进入流通腔4内，与流通腔4内的冷却液混合，当该处的弹性气囊9转动至别处时，在弹性气囊9自身弹力的作用下，恢复形变，将流通腔4内的冷却液从进液口7处吸入，使弹性气囊9内的部分冷却液得到置换，降低温度，另一方面，能够使流通腔4内的冷却液得到流动，提高散热的效果。

[0023]实施例2

[0024]如图3-5所示，本实施例与实施例1的不同之处在于：流通腔4内设有多个扰流机构10，扰流机构10包括固定连接在环形空腔2外圈侧壁的固定块11，固定块11的一侧设有扰流板12，扰流板12与流通腔4的侧壁滑动连接，扰流板12通过弹簧13与固定块11固定连接；呼啦圈本体1的侧壁采用导热材料，如金属材质，呼啦圈本体1的外固定套接有多个环状的散热鳍片14，多个散热鳍片14之间等距分布，相邻两个散热鳍片14之间形成散热槽15。

[0025]本实施例中，由于呼啦圈本体1绕使用者的身体做不规则圆周运动，呼啦圈本体1在转动的过程中，呼啦圈本体1远离使用者身体的部分受到的离心力大于呼啦圈本体1靠近使用者身体的部分，使呼啦圈本体1在转动时，弹簧13 受到的离心力大小始终发生变化，弹簧13的长度不断发生变化，由于固定块11 的位置相对于呼啦圈本体1保持不变，所以扰流板12会在弹簧13的作用下往复移动，从而可以提高对流通腔4内冷却液的扰流效果，加快冷却液的散热效果。

[0026]同时，本实施例中，当呼啦圈本体1快速转动时，空气迅速从散热槽15内穿过，能够将散热鳍片14上的热量带走，进一步提高呼啦圈本体1的散热效果。

[0027]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
