本发明公开了一种便于清洁的新型负压式自锁防盗窗，包括窗框，所述窗框内设有两个窗扇，两个所述窗扇上均设有玻璃，其中一个所述窗扇的一侧壁上对称固定连接有两个第一连接杆，另一个所述窗扇的一侧壁上固定连接有第二连接杆。本发明不同于传统的平开窗仅能单一向室内打开或者是向室外打开，本发明不仅可以向室外打开，也可以向室内打开，相比传统的推拉窗，本窗户具有通风面积大，玻璃外侧便于清洁的优点，且窗户在关闭后，能够借助第一磁铁和第二磁铁之间的磁力作用，基于负压原理实现对窗户的防盗自锁，需要打开时，仅需拧动螺栓使得滑槽内气压被平衡即可，因此使用起来非常的方便。
权利要求
1.一种便于清洁的新型负压式自锁防盗窗，包括窗框(1)，其特征在于，所述窗框(1)内设有两个窗扇(2)，两个所述窗扇(2)上均设有玻璃(3)，其中一个所述窗扇(2)的一侧壁上对称固定连接有两个第一连接杆(4)，另一个所述窗扇(2)的一侧壁上固定连接有第二连接杆(5)，所述第二连接杆(5)内转动连接有连接轴(6)，所述第二连接杆(5)位于两个第一连接杆(4)之间，所述连接轴(6)的两端分别固定连接在两个第一连接杆(4)内，所述窗框(1)的两内侧壁上对称设有两个滑槽(7)，所述窗扇(2)远离第二连接杆(5)的一端内固定连接有支撑杆(8)，所述支撑杆(8)的两端分别滑动连接在两个滑槽(7)内；其中一个所述第一连接杆(4)的一端内设有安装槽，所述安装槽内固定连接有第一磁铁(9)，所述安装槽远离第一磁铁(9)一端的内侧壁上设有多个贯穿第一连接杆(4)的排气孔(10)，所述窗框(1)靠近安装槽的一端内设有连接管(11)，所述连接管(11)内密封滑动连接有第二磁铁(12)，所述连接管(11)远离第一磁铁(9)一端的外侧壁上对称固定连接有两个贯穿窗框(1)的连通管(13)，所述连通管(13)将连接管(11)和滑槽(7)连通，所述窗扇(2)靠近两个滑槽(7)的两侧壁内均设有空槽(14)，所述空槽(14)内密封滑动连接有滑块(15)，所述窗框(1)上设有压力平衡装置。
2.根据权利要求1所述的一种便于清洁的新型负压式自锁防盗窗，其特征在于,所述压力平衡装置包括两个螺纹管(16)，两个所述螺纹管(16)对称固定连接在窗框(1)的一侧壁上，两个所述螺纹管(16)均与滑槽(7)连通，所述螺纹管(16)靠近窗扇(2)的一端上对称设有两个通气孔(17)，所述螺纹管(16)内螺纹连接有螺栓(18)，所述螺栓(18)的一端堵住两个通气孔(17)。
3.根据权利要求1所述的一种便于清洁的新型负压式自锁防盗窗，其特征在于，两个所述窗扇(2)上均设有把手，所述把手远离第一连接杆(4)设置。
4.根据权利要求1所述的一种便于清洁的新型负压式自锁防盗窗，其特征在于，所述第二磁铁(12)的直径大小大于安装槽的直径，所述第一磁铁(9)与第二磁铁(12)之间呈异极相吸状态。
5.根据权利要求1所述的一种便于清洁的新型负压式自锁防盗窗，其特征在于，所述窗框(1)的内侧壁上设有缓冲橡胶垫，所述缓冲橡胶垫靠近支撑杆(8)设置，所述窗框(1)的两侧内壁上均设有密封橡胶垫，所述密封橡胶垫靠近滑槽(7)设置。
说明书
一种便于清洁的新型负压式自锁防盗窗
技术领域
[0001]本发明涉及窗户技术领域，尤其涉及一种便于清洁的新型负压式自锁防盗窗。
背景技术
[0002]窗户，在建筑学上是指墙或屋顶上建造的洞口，用以使光线或空气进入室内，主要起到室内采光和通风换气的作用。现代的窗户主要由窗框、玻璃和活动构件三部分组成。窗框负责支撑窗体的主结构，可以是木材、金属、陶瓷或塑料材料，透明部分依附在窗框上，可以是纸、布、丝绸或玻璃材料。
[0003]现有的窗户在使用时，为了预防室内盗窃的发生，通常会在窗户面向室内的一侧设置内锁，但是日常生活中，人们在关闭窗户时很少会想起来把内锁锁上，因此现有窗户的内锁并不能起到很好的防盗作用，而且现有的窗户一般可分为推拉窗和平开窗两大类，推拉窗的采光好，但是通风面积受限，而且玻璃外侧不容易清洁，平开窗的通风面积大，但是通风面积的调节需要通过控制平开窗的打开角度来实现，而平开窗的打开角度很容易受外部风力作用影响而自动闭合或者是打开角度过大。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，如：现有的窗户在使用时，为了预防室内盗窃的发生，通常会在窗户面向室内的一侧设置内锁，但是日常生活中，人们在关闭窗户时很少会想起来把内锁锁上，因此现有窗户的内锁并不能起到很好的防盗作用，而且现有的窗户一般可分为推拉窗和平开窗两大类，推拉窗的采光好，但是通风面积受限，而且玻璃外侧不容易清洁，平开窗的通风面积大，但是通风面积的调节需要通过控制平开窗的打开角度来实现，而平开窗的打开角度很容易受外部风力作用影响而自动闭合或者是打开角度过大。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种便于清洁的新型负压式自锁防盗窗，包括窗框，所述窗框内设有两个窗扇，两个所述窗扇上均设有玻璃，其中一个所述窗扇的一侧壁上对称固定连接有两个第一连接杆，另一个所述窗扇的一侧壁上固定连接有第二连接杆，所述第二连接杆内转动连接有连接轴，所述第二连接杆位于两个第一连接杆之间，所述连接轴的两端分别固定连接在两个第一连接杆内，所述窗框的两内侧壁上对称设有两个滑槽，所述窗扇远离第二连接杆的一端内固定连接有支撑杆，所述支撑杆的两端分别滑动连接在两个滑槽内；
[0007]其中一个所述第一连接杆的一端内设有安装槽，所述安装槽内固定连接有第一磁铁，所述安装槽远离第一磁铁一端的内侧壁上设有多个贯穿第一连接杆的排气孔，所述窗框靠近安装槽的一端内设有连接管，所述连接管内密封滑动连接有第二磁铁，所述连接管远离第一磁铁一端的外侧壁上对称固定连接有两个贯穿窗框的连通管，所述连通管将连接管和滑槽连通，所述窗扇靠近两个滑槽的两侧壁内均设有空槽，所述空槽内密封滑动连接有滑块，所述窗框上设有压力平衡装置。
[0008]优选的，所述压力平衡装置包括两个螺纹管，两个所述螺纹管对称固定连接在窗框的一侧壁上，两个所述螺纹管均与滑槽连通，所述螺纹管靠近窗扇的一端上对称设有两个通气孔，所述螺纹管内螺纹连接有螺栓，所述螺栓的一端堵住两个通气孔。
[0009]优选的，两个所述窗扇上均设有把手，所述把手远离第一连接杆设置。
[0010]优选的，所述第二磁铁的直径大小大于安装槽的直径，所述第一磁铁与第二磁铁之间呈异极相吸状态。
[0011]优选的，所述窗框的内侧壁上设有缓冲橡胶垫，所述缓冲橡胶垫靠近支撑杆设置，所述窗框的两侧内壁上均设有密封橡胶垫，所述密封橡胶垫靠近滑槽设置。
[0012]本发明的有益效果是：
[0013]1、不同于传统的平开窗仅能单一向室内打开或者是向室外打开，本窗户不仅可以向室外打开，也可以向室内打开，相比传统的推拉窗，本窗户具有通风面积大，玻璃外侧便于清洁的优点。
[0014]2、本窗户在打开时，由两个窗扇所构成的V形结构，及滑槽对支撑杆的限位作用，使得本窗户仅在第二连接杆承受垂直窗框方向的作用力时才会有效的改变打开角度，而风力作用一般是沿侧面吹拂向窗户的，因此风力作用不足以迫使窗户的打开面积发生改变，所以窗户的打开角度能够自然的进行良好的固定，即便有垂直窗框方向的风力作用，此风力作用也会被倾斜方向的玻璃分流掉大部分作用力，从而使得本窗户具有良好的受风力稳定性，且能够方便的调节通风面积。
[0015]3、本窗户在关闭后，能够借助第一磁铁和第二磁铁之间的磁力作用，基于负压原理实现对窗户的防盗自锁，需要打开时，仅需拧动螺栓使得滑槽内气压被平衡即可，因此使用起来非常的方便。
附图说明

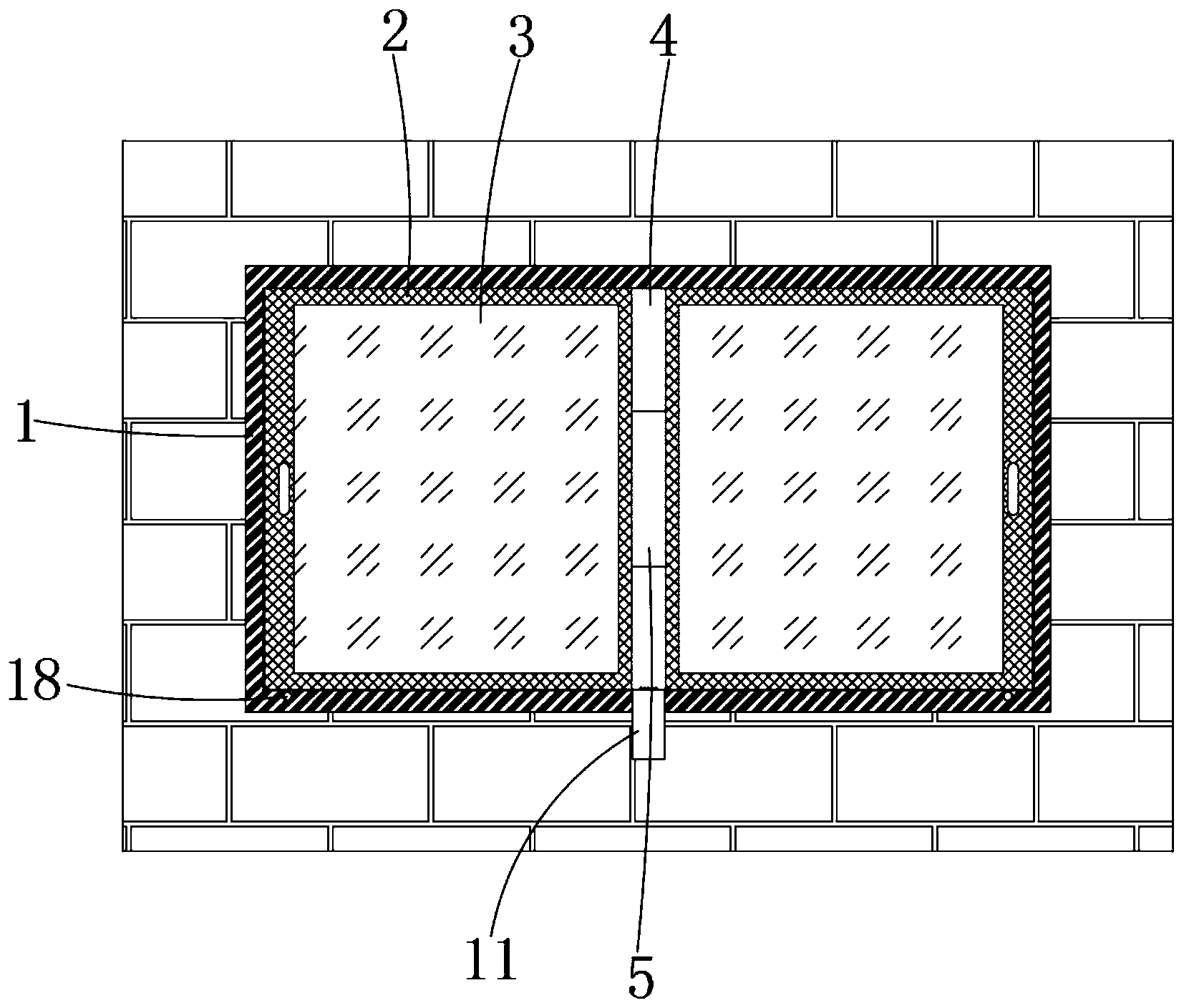

[0016]图1为本发明提出的一种便于清洁的新型负压式自锁防盗窗的闭合状态的正面结构示意图；
[0017]图2为本发明提出的一种便于清洁的新型负压式自锁防盗窗的闭合状态的内部结构示意图；
[0018]图3为图2中A结构的放大图；
[0019]图4为本发明提出的一种便于清洁的新型负压式自锁防盗窗的闭合状态的滑槽内气压平衡状态的内部结构示意图；
[0020]图5为本发明提出的一种便于清洁的新型负压式自锁防盗窗的向室外打开状态示意图；
[0021]图6为本发明提出的一种便于清洁的新型负压式自锁防盗窗的螺纹管和螺栓结构示意图。
[0022]图中：1窗框、2窗扇、3玻璃、4第一连接杆、5第二连接杆、6连接轴、7滑槽、8支撑杆、9第一磁铁、10排气孔、11连接管、12第二磁铁、13连通管、14空槽、15滑块、16螺纹管、17通气孔、18螺栓。
具体实施方式
[0023]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0024]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0025]参照图1-6，一种便于清洁的新型负压式自锁防盗窗，包括窗框1，窗框1内设有两个窗扇2，两个窗扇2上均设有玻璃3，其中一个窗扇2的一侧壁上对称固定连接有两个第一连接杆4，另一个窗扇2的一侧壁上固定连接有第二连接杆5，第二连接杆5内转动连接有连接轴6，第二连接杆5位于两个第一连接杆4之间，连接轴6的两端分别固定连接在两个第一连接杆4内，两个窗扇2转动连接在一起，两个窗扇2上均设有把手，把手远离第一连接杆4设置，借助把手可以方便的移动窗扇2以将其展开或者是闭合。
[0026]窗框1的两内侧壁上对称设有两个滑槽7，窗扇2远离第二连接杆5的一端内固定连接有支撑杆8，支撑杆8的两端分别滑动连接在两个滑槽7内，由于两个窗扇2均可以绕连接轴6进行转动，因此当用手向室外方向推动第二连接杆5时，在推力作用下，两个窗扇2均绕连接轴6转动，且第一连接杆4和第二连接杆5向窗框1外侧移动，使得两个窗扇2呈倒V形向外侧凸出，两个支撑杆8沿滑槽7滑动且相互靠近，窗户被打开。
[0027]不同于传统的平开窗仅能单一向室内打开或者是向室外打开，本窗户不仅可以向室外打开(如附图5所示)，也可以向室内打开，需要向室内打开的话仅需在第二连接杆5上安装一个拉手(未图示)，借助拉手将第二连接杆5向室内方向拉动即可将窗扇2向室内打开，在将本窗户向室外打开时，能够方便的对玻璃3远离室内的一侧进行清洁，另外，传统的平开窗对于通风面积的控制是通过调节窗户的打开角度来实现的，因此很容易受外部风力作用而自动闭合或者是打开角度过大。
[0028]而本窗户在打开时，由两个窗扇2所构成的V形结构，及滑槽7对支撑杆8的限位作用，使得本窗户仅在第二连接杆5承受垂直窗框1方向的作用力时才会有效的改变打开角度，而风力作用一般是沿侧面吹拂向窗户的，因此风力作用不足以迫使窗户的打开面积发生改变，所以能够对打开角度自然进行良好的固定，即便有垂直窗框1方向的风力作用，此风力作用也会被倾斜方向的玻璃3分流掉大部分作用力，从而使得本窗户具有良好的受风力稳定性，且能够方便的调节通风面积。
[0029]相比推拉窗，本窗户具有通风面积大，玻璃3外侧便于清洁的优点，窗框1的内侧壁上设有缓冲橡胶垫，缓冲橡胶垫靠近支撑杆8设置，窗框1的两侧内壁上均设有密封橡胶垫，密封橡胶垫靠近滑槽7设置，借助缓冲橡胶垫，对本窗户在闭合时窗扇2与窗框1之间发生接触的过程进行缓冲，避免因关闭窗户时拉动把手的拉力太大而导致窗扇2撞击窗框1从而引发噪音，利用密封橡胶垫，提升窗户关闭时窗扇2与窗框1之间连接的密封性，提高气密性。
[0030]其中一个第一连接杆4远离第二连接杆5的一端内设有安装槽，安装槽内固定连接有第一磁铁9，安装槽远离第一磁铁9一端的内侧壁上设有多个贯穿第一连接杆4的排气孔10，窗框1靠近安装槽的一端内设有正对第一磁铁9设置的连接管11，连接管11内密封滑动连接有第二磁铁12，第二磁铁12的直径大小大于安装槽的直径，第一磁铁9与第二磁铁12之间呈异极相吸状态，连接管11远离第一磁铁9一端的外侧壁上对称固定连接有两个贯穿窗框1的连通管13，连通管13将连接管11和滑槽7连通。
[0031]窗扇2靠近两个滑槽7的两侧壁内均设有空槽14，空槽14内密封滑动连接有滑块15，当窗户关闭时，如附图1和附图2所示，由于窗扇2将窗框1上的滑槽7堵住，此时滑槽7和连通管13之间构成了一个密闭的气密空间，因此当第二磁铁12在第一磁铁9的磁力作用下沿连接管11上移时，滑槽7内空气由于被吸入连接管11而形成负压，在负压作用下，空槽14内空气挤压滑块15，使得滑块15有部分伸出到滑槽7内，此时无论如何推拉第二连接杆5，窗户都会因为滑块15有部分卡接在滑槽7内而无法打开，从而基于负压原理实现在将窗户关闭后的防盗自锁。
[0032]窗扇2上设有压力平衡装置，压力平衡装置包括两个螺纹管16，两个螺纹管16对称固定连接在窗框1的一侧壁上，两个螺纹管16均与滑槽7连通，螺纹管16靠近窗扇2的一端上对称设有两个通气孔17，螺纹管16内螺纹连接有螺栓18，螺栓18的一端堵住两个通气孔17，需要打开窗户时，要先平衡滑槽7内的气压至正常大气压，使得滑块15自动复位回到空槽14内，此时可以拧转螺栓18，当螺栓18的一端被旋至不再堵住通气孔17时，通气孔17通过螺纹管16与滑槽7连通，外界空气进入，将滑槽7内气压平衡，然后用力推第二连接杆5，当第一磁铁9和第二磁铁12相互错开且远离之后，第二磁铁12在重力作用下自动复位。
[0033]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
