摘要

本发明公开了一种能快速排水的洗碗槽，包括安装在台面上的水槽，所述水槽的底部开设有排污口，所述排污口上卡接有活塞，所述活塞内设置有隔离柱，所述隔离柱的底部转动连接有转环，所述转环与活塞的内壁转动连接，所述转环上固定连接有多个搅拌轴，所述隔离柱内设置有转轮，所述转轮与转环转动连接，所述隔离柱的上端为半球体，所述半球体上设置有多个凹槽，所述凹槽的内壁上开设有多个开口，所述隔离柱的下端内壁为实心，所述隔离柱的上端内壁为镂空状。本发明水槽内的污水在排出的时候，通过隔离柱上端半球体的多个凹槽，使得厨房杂物相互错开，错开的厨房杂物之间会明显的出现缝隙，则污水能够顺畅而快速的顺着缝隙中排出。

权利要求

1.一种能快速排水的洗碗槽，包括安装在台面(1)上的水槽(2)，其特征在于，所述水槽(2)的底部开设有排污口，所述排污口上卡接有活塞(3)，所述活塞(3)内设置有隔离柱(4)，所述隔离柱(4)的底部转动连接有转环(11)，所述转环(11)与活塞(3)的内壁转动连接，所述转环(11)上固定连接有多个搅拌轴(7)，所述隔离柱(4)内设置有转轮(8)，所述转轮(8)与转环(11)转动连接。

2.根据权利要求1所述的一种能快速排水的洗碗槽，其特征在于，所述隔离柱(4)的上端为半球体，所述半球体上设置有多个凹槽(6)，所述凹槽(6)的内壁上开设有多个开口(5)，所述隔离柱(4)的下端内壁为实心，所述隔离柱(4)的上端内壁为镂空状。

3.根据权利要求1所述的一种能快速排水的洗碗槽，其特征在于，所述转轮(8)内固定插设有竖轴(9)，所述竖轴(9)的下端固定连接有横轴(10)，所述转环(11)内设置有圆孔，所述横轴(10)的两端与圆孔的内壁固定连接。

4.根据权利要求1所述的一种能快速排水的洗碗槽，其特征在于，所述搅拌轴(7)包括多个长轴和多个短轴，所述短轴与长轴交替设置。

说明书

一种能快速排水的洗碗槽

技术领域

[0001]本发明涉及洗碗槽技术领域，尤其涉及一种能快速排水的洗碗槽。

背景技术

[0002]水槽是用于排水法收集气体或用来盛大量水并可用于洗净餐具、食物的仪器，其主要材料是不锈钢，除了不锈钢，还有铁搪瓷、陶瓷等，水槽是厨房心脏，据统计，厨房内各类用品，水槽的使用率最高，在饭前饭后准备和清理工作中，有超过65％的时间直接与水槽有关，故选用一个美观、性能良好、清洁干净的水槽，对营建一个舒适、温馨的厨房，是非常重要的。

[0003]洗刷碗筷的时候，难免会产生一些厨房杂物，厨房杂物会混在水槽中水中，在放水的时候，由于厨房垃圾的阻碍，导致污水释放的速度十分的缓慢，如果洗碗槽内的污水比较多，等待污水缓慢排出，使用者一般需要等待较多的时间，迫使使用者需要手动清理被堵塞的排污口来加快排水速度。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，如：厨房杂物会混在水槽中水中，在放水的时候，由于厨房垃圾的阻碍，导致污水释放的速度十分的缓慢，而提出的一种能快速排水的洗碗槽。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种能快速排水的洗碗槽，包括安装在台面上的水槽，所述水槽的底部开设有排污口，所述排污口上卡接有活塞，所述活塞内设置有隔离柱，所述隔离柱的底部转动连接有转环，所述转环与活塞的内壁转动连接，所述转环上固定连接有多个搅拌轴，所述隔离柱内设置有转轮，所述转轮与转环转动连接。

[0007]优选的，所述隔离柱的上端为半球体，所述半球体上设置有多个凹槽，所述凹槽的内壁上开设有多个开口，所述隔离柱的下端内壁为实心，所述隔离柱的上端内壁为镂空状。

[0008]优选的，所述转轮内固定插设有竖轴，所述竖轴的下端固定连接有横轴，所述转环内设置有圆孔，所述横轴的两端与圆孔的内壁固定连接。

[0009]优选的，所述搅拌轴包括多个长轴和多个短轴，所述短轴与长轴交替设置。

[0010]与现有技术相比，本发明的有益效果是：水槽内的污水在排出的时候，通过隔离柱上端半球体的多个凹槽，使得厨房杂物相互错开，错开的厨房杂物之间会明显的出现缝隙，则污水能够顺畅而快速的顺着缝隙中排出；

[0011]污水流经隔离柱的时候，污水在下流的过程中对转轮具有作用力，污水流动的过程中带动转轮转动，在联动作用下，转轮通过转环带动各个搅拌轴转动，搅拌轴能够对污水的流动具有加速效果，从而加快污水下流的速度。

附图说明

[0012]图1为本发明提出的一种能快速排水的洗碗槽的结构示意图；

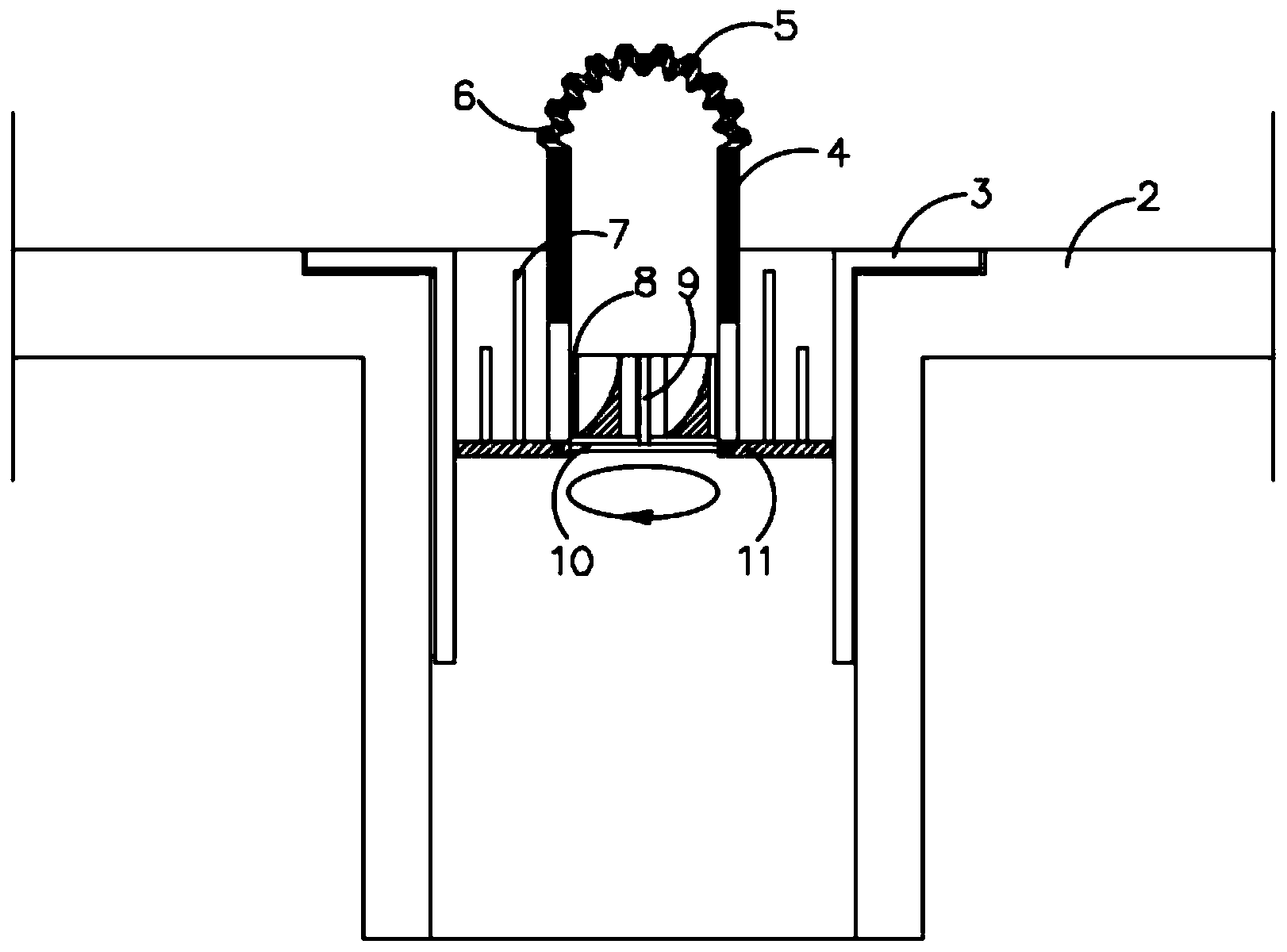

[0013]图2为本发明提出的一种能快速排水的洗碗槽中排污口内的结构示意图。

[0014]图中：1台面、2水槽、3活塞、4隔离柱、5开口、6凹槽、7搅拌轴、8转轮、9竖轴、10横轴、11转环。

具体实施方式

[0015]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0016]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0017]参照图1-2，一种能快速排水的洗碗槽，包括安装在台面1上的水槽2，水槽2的底部开设有排污口，排污口上卡接有活塞3，活塞3内设置有隔离柱4，隔离柱4的底部转动连接有转环11，转环11与活塞3的内壁转动连接，转环11上固定连接有多个搅拌轴7，隔离柱4内设置有转轮8，转轮8与转环11转动连接，隔离柱4的上端为半球体，半球体上设置有多个凹槽6，凹槽6的内壁上开设有多个开口5，隔离柱4的下端内壁为实心，隔离柱4的上端内壁为镂空状，交替设置的凹槽6，以及半球体上的开口5，半球体制造不平整的平面，迫使厨房杂物无法重复叠加子堆积在一起，从而避免由于厨房杂物的堆积堵塞，隔离柱4下端的实心是为了用于积存让转轮8转动的污水，镂空状的隔离柱4是为了便于污水透过；

[0018]其中，转轮8内固定插设有竖轴9，竖轴9的下端固定连接有横轴10，转环11内设置有圆孔，横轴10的两端与圆孔的内壁固定连接，竖轴9和横轴10用以连接转轮8和转环11，使得当转轮8转动的时候带动横轴10转动，搅拌轴7包括多个长轴和多个短轴，短轴与长轴交替设置，长短不一交替设置的长轴和短轴便于对污水的搅拌作用，同时长短不一的轴也会制造相对不平整的平面，避免厨房杂物重叠堆积。

[0019]本发明中，使用者使用该装置时，当水槽2内积存了污水，并且混杂有厨房杂物的时候，在进行防水的时候由于隔离柱4上端的半球体凹凸不平，半球体上开设有凹槽6，当厨房杂物接触到半球体的时候，由于表面的不平整，使得厨房杂物也呈现交错，被凹槽6影响的厨房杂物相互之间会形成间隙，相较于传统平滑的出水口，厨房杂物中叶片之类会重叠在一起，密集的堵塞在出水口，而本装置的污水能够顺畅的顺着间隙流出，从而避免被厨房杂物堵塞；

[0020]当污水透过隔离柱4和半球体之后，污水将会流入转轮8内，污水在重力作用下将会流过转轮8，转轮8将会在水流作用下转动，由于转轮8内的各个扇叶受到水流不均匀的作用力，在不平衡的作用力下，将会转动，转轮8的转动会带动竖轴9转动，竖轴9会通过横轴10带动转环11转动，转环11在转动的过程中会带动上面固定连接的各个搅拌轴7转动，搅拌轴7的移动对污水具有搅拌的作用，污水和厨房杂质在搅拌轴7的搅拌作用下，会加速水流的流动，同时被搅动起来的厨房杂质也能够避免与孔径重合导致堵塞，模拟使用者手动疏通避免堵塞的操作，从而有效而且快速的进行污水的排出。
