本发明属于市政交通领域，尤其是涉及一种球型自清洁道路反光镜，包括壳体，壳体的下端固定连接有底座，壳体内设有球体，球体的表面设有反光层，壳体的内侧壁上固定连接有固定轴，球体通过单向轴承与固定轴转动连接，球体内设有与固定轴正交的环状通道，环状通道内紧密排布有热涨球，热涨球内固定连接有配重块，壳体的侧壁上设有与球体相匹配的开口，开口的下侧壁上嵌设有清灰棉，壳体的侧壁上固定连接有遮雨罩，壳体的内底面上固定连接有集热块，集热块的一侧设有平面反光镜，平面反光镜与壳体的底侧壁夹角为45度。本发明利用太阳能和风能对反光镜的表面进行清洁，且不会影响到反光镜的反光效果。

权利要求

1.一种球型自清洁道路反光镜，其特征在于，包括壳体(1)，所述壳体(1)的下端固定连接有底座(2)，所述壳体(1)内设有球体(3)，所述球体(3)的表面设有反光层(4)，所述壳体(1)的内侧壁上固定连接有固定轴(5)，所述球体(3)通过单向轴承(6)与固定轴(5)转动连接，所述球体(3)内设有与固定轴(5)正交的环状通道(7)，所述环状通道(7)内紧密排布有热涨球(8)，所述热涨球(8)内固定连接有配重块(9)，所述壳体(1)的侧壁上设有与球体(3)相匹配的开口，所述开口的下侧壁上嵌设有清灰棉(10)，所述壳体(1)的侧壁上固定连接有遮雨罩(11)，所述壳体(1)的内底面上固定连接有集热块(12)，所述集热块(12)位于球体(3)的正下方，所述集热块(12)的一侧设有平面反光镜(13)，所述平面反光镜(13)与壳体(1)的底侧壁夹角为45度，所述壳体(1)的顶侧壁上设有与平面反光镜(13)位置相对应的进光口(14)，所述壳体(1)的底侧壁上设有位于平面反光镜(13)斜面下侧的排水口(15)。

2.根据权利要求1所述的球型自清洁道路反光镜，其特征在于，所述球体(3)远离固定轴(5)的侧壁上固定连接有转动轴(16)，所述转动轴(16)的另一端贯穿壳体(1)并固定连接有风动轮(17)，所述风动轮(17)的转动方向与单向轴承的转动方向一致。

说明书

一种球型自清洁道路反光镜

技术领域

[0001]本发明属于市政交通领域，尤其是涉及一种球型自清洁道路反光镜。

背景技术

[0002]道路反光镜是一种用于道路反光的设施，能够帮助司机了解对面的来车信息，提高弯道行驶的安全性能。然而道路反光镜在使用过程中，其表面容易积灰，影响使用效果，并且现有自洁净反光镜的清灰装置一般设置在反光镜的表面，使反光镜的部分位置被遮挡，容易让司机产生视觉误差，影响反光镜的正常使用。

[0003]为此，我们提出一种球型自清洁道路反光镜来解决上述问题。

发明内容

[0004]本发明的目的是针对上述问题，提供一种节能环保的球型自清洁道路反光镜。

[0005]为达到上述目的，本发明采用了下列技术方案：一种球型自清洁道路反光镜，包括壳体，所述壳体的下端固定连接有底座，所述壳体内设有球体，所述球体的表面设有反光层，所述壳体的内侧壁上固定连接有固定轴，所述球体通过单向轴承与固定轴转动连接，所述球体内设有与固定轴正交的环状通道，所述环状通道内紧密排布有热涨球，所述热涨球内固定连接有配重块，所述壳体的侧壁上设有与球体相匹配的开口，所述开口的下侧壁上嵌设有清灰棉，所述壳体的侧壁上固定连接有遮雨罩，所述壳体的内底面上固定连接有集热块，所述集热块位于球体的正下方，所述集热块的一侧设有平面反光镜，所述平面反光镜与壳体的底侧壁夹角为45度，所述壳体的顶侧壁上设有与平面反光镜位置相对应的进光口，所述壳体的底侧壁上设有位于平面反光镜斜面下侧的排水口。

[0006]在上述的球型自清洁道路反光镜中，所述球体远离固定轴的侧壁上固定连接有转动轴，所述转动轴的另一端贯穿壳体并固定连接有风动轮，所述风动轮的转动方向与单向轴承的转动方向一致。

[0007]与现有的技术相比，本球型自清洁道路反光镜的优点在于：

[0008]1、本发明通过设置球形反光镜、热涨球和集热块，利用正午阳光直射，在平面反光镜的作用下，将光线折射至集热块，对集热块进行加热，再通过集热块的热辐射，对位于下方的热涨球加热，使下方的热涨球密度变大，从而打破球体的重力平衡，使球体发生转动，在清灰棉的作用下，对球体表面进行清洁，并且，由于球体的表面均匀，在转动的过程中，对反光镜的反光效果几乎不会产生影响，提高行车安全。

[0009]2、本发明通过设置风动轮，可利用风力驱动球体转动，提高对球体的清洁频率，使保持球体的反光层保持洁净。

附图说明

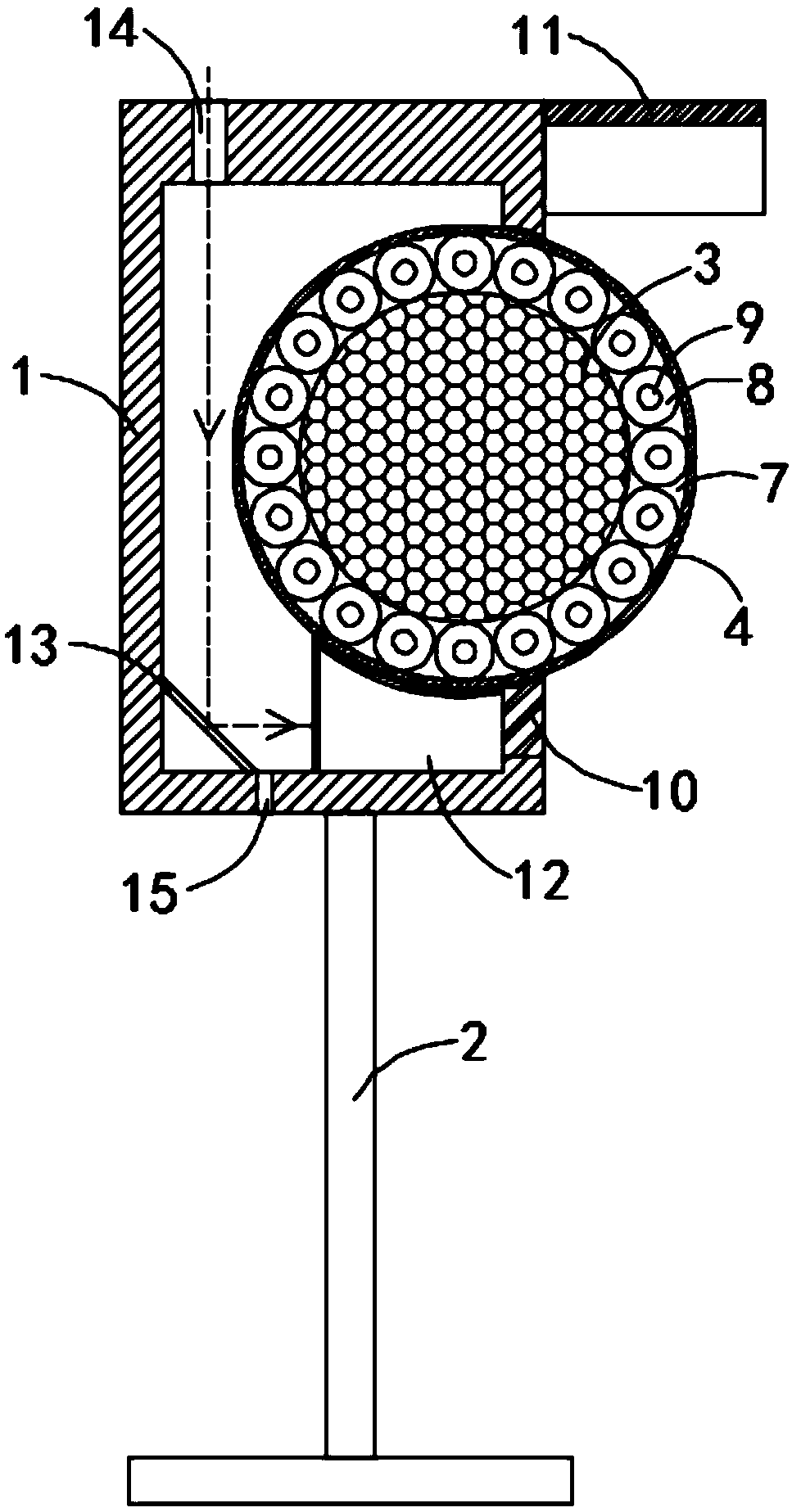

[0010]图1是本发明提供的一种球型自清洁道路反光镜实施例1的结构透视图；

[0011]图2是本发明提供的一种球型自清洁道路反光镜实施例1的外部结构示意图；

[0012]图3是本发明提供的一种球型自清洁道路反光镜实施例1的正面结构示意图；

[0013]图4是本发明提供的一种球型自清洁道路反光镜实施例2的外部结构示意图。

[0014]图中，1壳体、2底座、3球体、4反光层、5固定轴、6单向轴承、7环状通道、8热涨球、9配重块、10清灰棉、11遮雨罩、12集热块、13平面反光镜、14进光口、15排水口、16转动轴、17风动轮。

具体实施方式

[0015]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0016]实施例1

[0017]如图1-3所示，一种球型自清洁道路反光镜，包括壳体1，壳体1的下端固定连接有底座2，壳体1内设有球体3，球体3采用轻质材料制成，减轻驱动阻力，球体3的表面设有反光层4，反光层4可采用镀金属反射膜，壳体1的内侧壁上固定连接有固定轴5，球体3通过单向轴承6与固定轴5转动连接，需要说明的是，在单向轴承6的作用下，能够使球体3位于壳体1外的部分自上而下发生转动，球体3内设有与固定轴5正交的环状通道7，环状通道7内紧密排布有热涨球8，热涨球8可采用橡胶材质，其内部填充有蒸发液如二氯甲烷等，当蒸发液受热汽化后，会使热涨球8发生膨胀，热涨球8内固定连接有配重块9，壳体1的侧壁上设有与球体3相匹配的开口，开口的下侧壁上嵌设有清灰棉10。

[0018]本实施例中，壳体1的侧壁上固定连接有遮雨罩11，遮雨罩11位于球体3的上方，壳体1的内底面上固定连接有集热块12，集热块12可采用金属材质如铜块，集热块12位于球体3的正下方，集热块12的上表面呈弧状，与球体3的下表面相契合，集热块12的一侧设有平面反光镜13，需要注意的是，集热块12的外部包裹有保温层，集热块12靠近平面反光镜13的侧壁上设有集热膜，用于提高受热能力，集热块12靠近环形通道7处设有导热条，用于提高集热块12的热辐射能力，平面反光镜13与壳体1的底侧壁夹角为45度，能够将竖直光线折射成水平光线，壳体1的顶侧壁上设有与平面反光镜13位置相对应的进光口14，进光口14的侧壁上贴设有吸光膜，防止斜射的光线对球体3表面的其他部位进行加热，壳体1的底侧壁上设有位于平面反光镜13斜面下侧的排水口15，用于排出进入壳体1内的雨水。

[0019]本实施例中，当正午的竖直光线从进光口14进入壳体1内时(光线的照射方向如图1中虚线方向所示)，竖直光线在平面反光镜13的作用下被折射成水平光线，水平光线照射在集热块12上，对集热块12进行加热，集热块12再通过热辐射的方式对位于下侧的热涨球8进行加热，使下侧的热涨球8发生膨胀，使整个环状通道7内的热涨球8出现上侧密度大，下侧密度小的情况，球体3的重心向上移动，使球体3发生转动，另外，在单向轴承6的作用下，使球体3处于壳体1外的部分自上至下发生转动，利用清灰棉10对球体3的表面进行清灰处理，由于球体3的表面均匀分布，球体3在转动的过程中，对反光镜的影响可忽略不计，可有效地提高行车安全。

[0020]实施例2

[0021]如图4所示，本实施例与实施例1的不同之处在于：球体3远离固定轴5的侧壁上固定连接有转动轴16，转动轴16的另一端贯穿壳体1并固定连接有风动轮17，风动轮17的转动方向与单向轴承的转动方向一致。

[0022]本实施例中，起风时，通过风力驱动风动轮17转动，风动轮17通过转动轴16带动球体3转动，同样可以起到对球体3的清洁效果，能够增加球体3的适用范围，并且增加球体3的清洁频次。

[0023]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
