本发明公开了一种通风滤光的窗帘，包括窗帘本体，所述窗帘本体的上端固定连接有固定轴，所述固定轴的两端固定安装在墙壁上，所述窗帘本体的两侧对称设置有弹性绳，所述固定轴上设置有连接槽，所述连接槽内设置有转动件，所述弹性绳的上端与转动件套接，所述窗帘本体的两侧固定连接有多个连接块，所述连接块与弹性绳卡接，所述窗帘本体下方对称设置有凹槽，所述凹槽设置在墙壁上，所述弹性绳的下端与凹槽卡接。本发明设计巧妙，通过窗帘本体、第一反射面、第二反射面和第三反射面的相互配合，通过镜面反射的原理将直射入阳光经过多次反射，最后能够从连通孔射出，光线无法直射入内，但是风能够通过相互之间的间隙通过，保证风的流通性。

权利要求

1.一种通风滤光的窗帘，包括窗帘本体(2)，其特征在于，所述窗帘本体(2)的上端固定连接有固定轴(3)，所述固定轴(3)的两端固定安装在墙壁上，所述窗帘本体(2)的两侧对称设置有弹性绳(1)，所述固定轴(3)上设置有连接槽(13)，所述连接槽(13)内设置有转动件(14)，所述弹性绳(1)的上端与转动件(14)套接，所述窗帘本体(2)的两侧固定连接有多个连接块(12)，所述连接块(12)与弹性绳(1)卡接，所述窗帘本体(2)下方对称设置有凹槽(4)，所述凹槽(4)设置在墙壁上，所述弹性绳(1)的下端与凹槽(4)卡接，所述窗帘本体(2)上设置有多个通风腔(16)，所述通风腔(16)的一端设置有连通孔(18)，所述窗帘本体(2)的另一端设置有通风口(24)，所述通风腔(16)内安装有第一反射面(17)、第三反射面(22)和第二反射面(20)，所述第一反射面(17)设置在靠近连通孔(18)的一侧，所述第二反射面(20)的外侧与通风腔(16)的内壁转动连接，所述第二反射面(20)上设置有连通口，所述第三反射面(22)穿过连通口，所述第一反射面(17)的两端对称固定连接有多个第一连接绳(19)，所述第一连接绳(19)远离第一反射面(17)的一端与通风腔(16)的内壁固定连接，所述第三反射面(22)一端的两侧对称连接有多个第二连接绳(21)，所述第二连接绳(21)远离第三反射面(22)的一端与第二反射面(20)固定连接，所述第三反射面(22)另一端的两侧对称连接有多个第三连接绳(23)，所述第三连接绳(23)远离第三反射面(22)的一端与通风腔(16)的内壁固定连接，所述通风腔(16)的内壁上设置有第四反射面(25)。

2.根据权利要求1所述的一种通风滤光的窗帘，其特征在于，所述第一反射面(17)、第二反射面(20)和第三反射面(22)均包括多个折叠面，两个所述折叠面之间为转动连接，两个所述折叠面之间的转动范围为0-90°，所述折叠面均为镜面材料，所述第一连接绳(19)、第三连接绳(23)和第二连接绳(21)为软皮带材质，所述第四反射面(25)也为镜面材质，所述第四反射面(25)的一端与第二反射面(20)连接。

3.根据权利要求1所述的一种通风滤光的窗帘，其特征在于，所述连接块(12)上设置有卡轴(15)，所述卡轴(15)与弹性绳(1)卡接，所述连接块(12)与窗帘本体(2)之间设置有松紧带，所述连接块(12)通过松紧带与窗帘本体(2)连接。

4.根据权利要求1所述的一种通风滤光的窗帘，其特征在于，所述凹槽(4)的内壁上固定连接有活动套(5)，所述活动套(5)内设置有活动槽(6)，所述活动槽(6)内插设有活动轴(10)，所述活动槽(6)内设置有弹簧(7)，所述弹簧(7)与活动轴(10)的一端固定连接，所述活动轴(10)的另一端固定连接有卡块(11)，所述卡块(11)与弹性绳(1)卡接，所述活动槽(6)的内壁上对称设置有限位槽(8)，所述活动轴(10)的两侧对称固定连接有限位块(9)，所述限位块(9)与限位槽(8)滑动连接。

说明书

一种通风滤光的窗帘

技术领域

[0001]本发明涉及窗帘技术领域，尤其涉及一种通风滤光的窗帘。

背景技术

[0002]窗帘是由布、麻、纱、铝片、木片、金属材料等制作的，具有遮阳隔热和调节室内光线的功能，窗帘的控制方式分为手动和电动，窗帘的主要作用是与外界隔绝，保持居室的私密性，同时它又是家装不可或缺的装饰品，现代窗帘，既可以减光、遮光，以适应人对光线不同强度的需求，当窗帘被拉下来的时候，基本上隔绝了所有阳光。

[0003]特别是炎炎夏日，阳光直射的光线十分强烈，直射在皮肤上，长时间会造成皮肤的灼伤，在教室内，直射在书本上，光线由于过强，人眼在直射阳光下看书，对过于光亮的环境对人眼也有害，在办公区域，面对阳光，电脑屏幕背对阳光，人眼会由于阳光照射，操作电脑的时候会难受，而人背对阳光则电脑屏幕会由于平面反射阳光，同样使得屏幕看起来很光亮，长时间眼睛依旧受不了，故而在夏日直射的阳光对人们的日常生活很不利，人们会拉上窗帘来阻挡阳光。

[0004]夏日由于炎热，使得各个地表温度呈现不同，不同温度的地方之间会存在气压差，气压差形成了风，故而夏天炎热同时也伴随着清风，当窗帘被拉下来之后如若不固定，会被风不断吹起，光线会不断泄露出来的同时还会不断敲击发出声音，但是夏日的清风本身就是一种很好的消暑利器，相对于室内使用空调电风扇更让人舒适，但是窗帘一旦拉下就阻挡了风，窗帘阻挡阳光的同时也阻挡了风。

发明内容

[0005]本发明的目的是为了解决现有技术中存在的缺点，如：夏日的阳光灼热但是清风袭人，而窗帘一旦拉下阻挡了阳光也阻挡了风，而提出的一种通风滤光的窗帘。

[0006]为了实现上述目的，本发明采用了如下技术方案：

[0007]一种通风滤光的窗帘，包括窗帘本体，所述窗帘本体的上端固定连接有固定轴，所述固定轴的两端固定安装在墙壁上，所述窗帘本体的两侧对称设置有弹性绳，所述固定轴上设置有连接槽，所述连接槽内设置有转动件，所述弹性绳的上端与转动件套接，所述窗帘本体的两侧固定连接有多个连接块，所述连接块与弹性绳卡接，所述窗帘本体下方对称设置有凹槽，所述凹槽设置在墙壁上，所述弹性绳的下端与凹槽卡接，所述窗帘本体上设置有多个通风腔，所述通风腔的一端设置有连通孔，所述窗帘本体的另一端设置有通风口，所述通风腔内安装有第一反射面、第三反射面和第二反射面，所述第一反射面设置在靠近连通孔的一侧，所述第二反射面的外侧与通风腔的内壁转动连接，所述第二反射面上设置有连通口，所述第三反射面穿过连通口，所述第一反射面的两端对称固定连接有多个第一连接绳，所述第一连接绳远离第一反射面的一端与通风腔的内壁固定连接，所述第三反射面一端的两侧对称连接有多个第二连接绳，所述第二连接绳远离第三反射面的一端与第二反射面固定连接，所述第三反射面另一端的两侧对称连接有多个第三连接绳，所述第三连接绳远离第三反射面的一端与通风腔的内壁固定连接，所述通风腔的内壁上设置有第四反射面。

[0008]优选的，所述第一反射面、第二反射面和第三反射面均包括多个折叠面，两个所述折叠面之间为转动连接，两个所述折叠面之间的转动范围为0-90°，所述折叠面均为镜面材料，所述第一连接绳、第三连接绳和第二连接绳为软皮带材质，所述第四反射面也为镜面材质，所述第四反射面的一端与第二反射面连接。

[0009]优选的，所述连接块上设置有卡轴，所述卡轴与弹性绳卡接，所述连接块与窗帘本体之间设置有松紧带，所述连接块通过松紧带与窗帘本体连接。

[0010]优选的，所述凹槽的内壁上固定连接有活动套，所述活动套内设置有活动槽，所述活动槽内插设有活动轴，所述活动槽内设置有弹簧，所述弹簧与活动轴的一端固定连接，所述活动轴的另一端固定连接有卡块，所述卡块与弹性绳卡接，所述活动槽的内壁上对称设置有限位槽，所述活动轴的两侧对称固定连接有限位块，所述限位块与限位槽滑动连接。

[0011]与现有技术相比，本发明的有益效果是：该装置设计巧妙，通过窗帘本体、第一反射面、第二反射面和第三反射面的相互配合，通过镜面反射的原理将直射入的阳光经过多次反射，最后能够从连通孔射出，光线无法直射入内，但是风能够通过相互之间的间隙通过，保证风的流通性。

附图说明

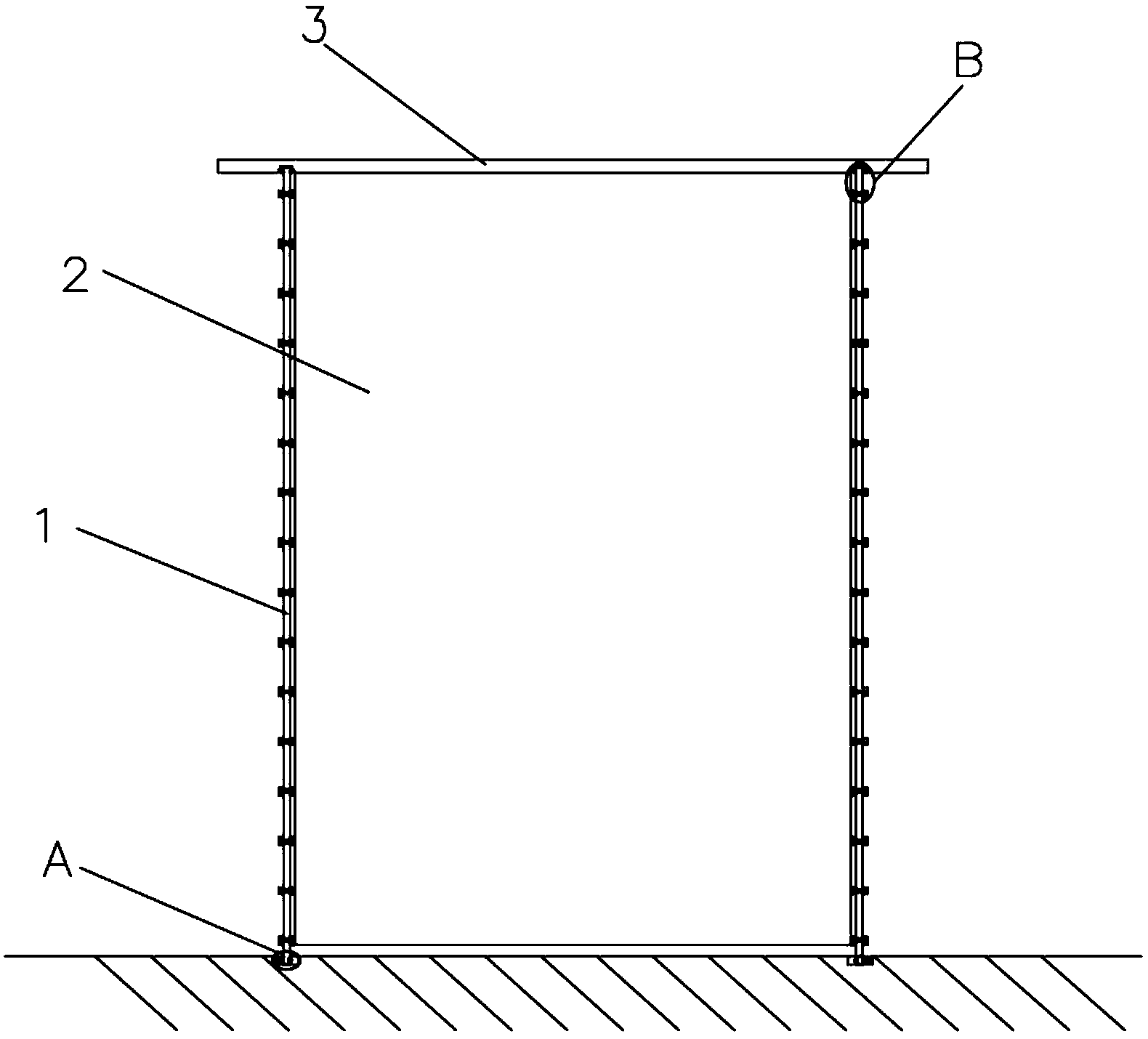

[0012]图1为本发明提出的一种通风滤光的窗帘的结构示意图；

[0013]图2为图1中A处的结构示意图；

[0014]图3为图1中B处的结构示意图；

[0015]图4为本发明提出的一种通风滤光的窗帘通风腔的结构示意图；

[0016]图5为本发明提出的一种通风滤光的窗帘通风腔内临界光线反射路径的结构示意图；

[0017]图6为本发明提出的一种通风滤光的窗帘通风腔坐标系的结构示意图。

[0018]图中：1弹性绳、2窗帘本体、3固定轴、4凹槽、5活动套、6活动槽、7弹簧、8限位槽、9限位块、10活动轴、11卡块、12连接块、13连接槽、14转动件、15卡轴、16通风腔、17第一反射面、18连通孔、19第一连接绳、20第二反射面、21第二连接绳、22第三反射面、23第三连接绳、24通风口、25第四反射面。

具体实施方式

[0019]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0020]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0021]参照图1-6，一种通风滤光的窗帘，包括窗帘本体2，窗帘本体2的上端固定连接有固定轴3，固定轴3的两端固定安装在墙壁上，窗帘本体2的两侧对称设置有弹性绳1，固定轴3上设置有连接槽13，连接槽13内设置有转动件14，弹性绳1的上端与转动件14套接，窗帘本体2的两侧固定连接有多个连接块12，连接块12与弹性绳1卡接，窗帘本体2下方对称设置有凹槽4，凹槽4设置在墙壁上，弹性绳1的下端与凹槽4卡接，凹槽4的内壁上固定连接有活动套5，活动套5内设置有活动槽6，活动槽6内插设有活动轴10，活动槽6内设置有弹簧7，弹簧7与活动轴10的一端固定连接，活动轴10的另一端固定连接有卡块11，卡块11与弹性绳1卡接，活动槽6的内壁上对称设置有限位槽8，活动轴10的两侧对称固定连接有限位块9，限位块9与限位槽8滑动连接，当将弹性绳1拉下来的时候，由于弹性绳1是具有弹性皮带，拉动活动轴10的一端使得卡块11与弹性绳1卡接固定，在限位块9的限位作用，和弹簧7的弹力作用下，使得弹性绳1的下端固定在凹槽4内，使得窗帘本体2处于展开的状态，连接块12上设置有卡轴15，卡轴15与弹性绳1卡接，连接块12与窗帘本体2之间设置有松紧带，连接块12通过松紧带与窗帘本体2连接，通过连接块12和卡轴15将窗帘本体2与弹性绳1连接，从而弹性绳1的移动的时候会带动窗帘本体2移动，从而窗帘本体2可以展开或者折叠收起，窗帘本体2上设置有多个通风腔16，通风腔16的一端设置有连通孔18，窗帘本体2的另一端设置有通风口24，通风腔16内安装有第一反射面17、第三反射面22和第二反射面20，第一反射面17设置在靠近连通孔18的一侧，第二反射面20的外侧与通风腔16的内壁转动连接，第二反射面20上设置有连通口，第三反射面22穿过连通口，第一反射面17的两端对称固定连接有多个第一连接绳19，第一连接绳19远离第一反射面17的一端与通风腔16的内壁固定连接，第三反射面22一端的两侧对称连接有多个第二连接绳21，第二连接绳21远离第三反射面22的一端与第二反射面20固定连接，第三反射面22另一端的两侧对称连接有多个第三连接绳23，第三连接绳23远离第三反射面22的一端与通风腔16的内壁固定连接，第一反射面17、第二反射面20和第三反射面22均包括多个折叠面，两个折叠面之间为转动连接，两个折叠面之间的转动范围为0-90°，折叠面均为镜面材料，第一连接绳19、第三连接绳23和第二连接绳21为软皮带材质，第四反射面25也为镜面材质，第四反射面25的一端与第二反射面20连接，通过再多个镜面材料的相互配合之间，将进入连通孔18的光线尽可能反射，并从连通孔18射出，从而实现光线被过滤，而风可以在两两之间的空隙间通过，通风腔16的内壁上设置有第四反射面25。

[0022]本发明中，使用者使用该装置时，拉动弹性绳1的下端，弹性绳1通过各个连接块12带动窗帘本体2移动，将窗帘本体2从折叠状态展开，拉动活动轴10将弹性绳1的下端通过卡块11卡接固定住，从而窗帘本体2展开，光线通过连通孔18透入，经过第一反射面17、第二反射面20和第三反射面22的反射，光线反射回去，但是风会在间隙见通过，收起来时候，由于本身第二反射面20、第一反射面17和第三反射面22可折叠，从而能够将其收起来；

[0023]其中光线反射过程：

[0024]光线在空气一般认为是直射，以一个通风腔16空间为例，假设一个通风腔16的空间大小为长宽皆为a，高为b的立方体，投射在平面上以左下角为原点建立平面坐标系，连通孔18为半径为R的圆形；第一反射面17为直径为L1，展开厚度为W的圆；第二反射面20为可视长度为L2，展开厚度W的结构；第三反射面22为长度L3，展开厚度为W的结构；第一反射面17与连通孔18之间的距离为D1，连通孔18与第二反射面20之间的距离为D2；

[0025]透过连通孔18直接照射在第一反射面17上的光线均会被反射出去，因为镜面反射原理，入射角等于反射角，考虑边界状况，当连通孔18的边界位置的光线刚好穿过第一反射面17边界位置的时候，此时考虑所有略过第一反射面17的光线经过反射必须与第二反射面20和第三反射面22接触；

[0026]参照图6和图4，故而满足条件；

[0027]其中，A点(a，(b-2R)/2)，B点(a-D1，(b-L1)/2)；

[0028] 知两点代入 得到y1直线方程式；

[0029]根据C(a，b)得反射面的直线方程为y3＝b，直线方程为图6中y3示意出；

[0030]求得有y1与y3交点，从而可以得到以交点为垂脚做与y3垂直的发现，得到y2的直线方程，y2的直线方程必须与L2和L3形成交点，满足方程式的距离长度设置均可，y1和y2在图6中示意出；

[0031]在以L3为长和W高的矩形范围内必须有交点，或者在以L2为高W为长的矩形范围内存在交点；

[0032]其中第一反射面17边界位置y＝x倾斜角为tan45，截距不定的平面直线范围内必须与第三反射面22存在交点；

[0033]其中以第二反射面20边界位置y＝x倾斜角为tan45，截距不定的平面直线范围内必须与第三反射面22存在交点；

[0034]满足综上所述条件的a，b，R，L1，L2，L3，D1，D2，W均可实现光线反射折回透风不透光的效果。

[0035]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
