本发明公开了一种便于清理的宠物刷，包括刷子本体，所述刷子本体为中空结构，所述刷子本体的一侧内壁通过转动件转动连接有横向设置的卷筒，且卷筒远离转动件的一端设有空腔，所述空腔中横向设有转杆，且转杆贯穿空腔的侧壁并延伸至刷子本体的外部设置，所述空腔的两侧内壁均通过滑槽，且转杆通过滑块与滑槽滑动连接，所述转杆远离卷筒的侧壁套设有扇板，所述卷筒的外侧环绕设有多个横向设置的安装板，且安装板通过多个拉绳与卷筒固定连接。本发明可方便清理缠绕在刷子上的毛发，保证刷子的洁净，不仅操作简单、节约时间，而且结构简单、制造成本低。
权利要求
1.一种便于清理的宠物刷，包括刷子本体(1)，其特征在于，所述刷子本体(1)为中空结构，所述刷子本体(1)的一侧内壁通过转动件(2)转动连接有横向设置的卷筒(3)，且卷筒(3)远离转动件(2)的一端设有空腔(4)，所述空腔(4)中横向设有转杆(5)，且转杆(5)贯穿空腔(4)的侧壁并延伸至刷子本体(1)的外部设置，所述空腔(4)的两侧内壁均通过滑槽(6)，且转杆(5)通过滑块(7)与滑槽(6)滑动连接，所述转杆(5)远离卷筒(3)的侧壁套设有扇板(8)，所述卷筒(3)的外侧环绕设有多个横向设置的安装板(9)，且安装板(9)通过多个拉绳(10)与卷筒(3)固定连接，多个所述安装板(9)远离卷筒(3)的侧壁均通过多组伸缩杆(11)与刷子本体(1)的内壁固定连接，且伸缩杆(11)的侧壁套设有弹簧(12)，所述安装板(9)远离卷筒(3)的侧壁设有多个第一梳条(13)，且第一梳条(13)位于两个伸缩杆(11)之间设置，所述刷子本体(1)的侧壁开设有多个第一通孔(15)，且第一梳条(12)贯穿第一通孔(15)设置，所述第一梳条(12)远离安装板(9)的一端设有第二梳条(14)，所述刷子本体(1)的侧壁设有多个固定块(16)，且固定块(16)与第一通孔(15)连通设置，所述固定块(16)远离刷子本体(1)的侧壁开设有第二通孔(17)，且第二梳条(14)贯穿第二通孔(17)设置，所述固定块(16)的两侧侧壁均开设有倾斜设置的第三通孔(18)，且第三通孔(18)与第一通孔(15)和第二通孔(17)连通设置。
2.根据权利要求1所述的一种便于清理的宠物刷，其特征在于，位于刷子本体(1)外侧的所述转杆(5)一端设有握把(19)。
3.根据权利要求1所述的一种便于清理的宠物刷，其特征在于，所述扇板(8)采用圆形结构，且扇板(8)的直径小于刷子本体(1)的直径。
4.根据权利要求1所述的一种便于清理的宠物刷，其特征在于，两个所述第三通孔(18)均倾斜向下设置。
5.根据权利要求1所述的一种便于清理的宠物刷，其特征在于，所述第二梳条(14)的直径小于第一梳条(13)的直径。
说明书
一种便于清理的宠物刷
技术领域
[0001]本发明涉及宠物用品技术领域，尤其涉及一种便于清理的宠物刷。
背景技术
[0002]近年来，随着人们生活水平的提高，越来越多的市民开始养宠物，与此相应，各种宠物用品店也纷纷出现，宠物经济这种新型经济随之诞生和繁荣，从最初的宠物交易市场，到“宠物大军”逐渐衍生出的一系列行业，如宠物食品、医院、美容、洗护、寄养、训练、坟墓，甚至宠物婚介所等，覆盖宠物生老病死每个环节，“钱景”一片大好，在给宠物洗护时，通常使用刷子清理宠物身上的毛发，由于宠物的毛发多，所以刷子上很容易缠绕很多毛发，必须用手一点点的将毛发抠下来，很不方便，目前虽然也有便于清理的刷子，但是清理的还不够彻底，还需用抹布擦一遍，不仅操作起来麻烦，而且还浪费时间，为此，我们提出一种便于清理的宠物刷来解决上述问题。
发明内容
[0003]本发明的目的是为了解决现有技术中，目前虽然也有便于清理的刷子，但是清理的还不够彻底，还需用抹布擦一遍，不仅操作起来麻烦，而且还浪费时间问题，而提出的一种便于清理的宠物刷。
[0004]为了实现上述目的，本发明采用了如下技术方案：
[0005]一种便于清理的宠物刷，包括刷子本体，所述刷子本体为中空结构，所述刷子本体的一侧内壁通过转动件转动连接有横向设置的卷筒，且卷筒远离转动件的一端设有空腔，所述空腔中横向设有转杆，且转杆贯穿空腔的侧壁并延伸至刷子本体的外部设置，所述空腔的两侧内壁均通过滑槽，且转杆通过滑块与滑槽滑动连接，所述转杆远离卷筒的侧壁套设有扇板，所述卷筒的外侧环绕设有多个横向设置的安装板，且安装板通过多个拉绳与卷筒固定连接，多个所述安装板远离卷筒的侧壁均通过多组伸缩杆与刷子本体的内壁固定连接，且伸缩杆的侧壁套设有弹簧，所述安装板远离卷筒的侧壁设有多个第一梳条，且第一梳条位于两个伸缩杆之间设置，所述刷子本体的侧壁开设有多个第一通孔，且第一梳条贯穿第一通孔设置，所述第一梳条远离安装板的一端设有第二梳条，所述刷子本体的侧壁设有多个固定块，且固定块与第一通孔连通设置，所述固定块远离刷子本体的侧壁开设有第二通孔，且第二梳条贯穿第二通孔设置，所述固定块的两侧侧壁均开设有倾斜设置的第三通孔，且第三通孔与第一通孔和第二通孔连通设置。
[0006]优选的，位于刷子本体外侧的所述转杆一端设有握把。
[0007]优选的，所述扇板采用圆形结构，且扇板的直径小于刷子本体的直径。
[0008]优选的，两个所述第三通孔均倾斜向下设置。
[0009]优选的，所述第二梳条的直径小于第一梳条的直径。
[0010]本发明通过转动卷筒，由卷筒带动绕设在其上的拉绳将梳条拉进刷子本体中，在梳条进入刷子本体的过程中，套圈将梳条缠绕在梳条表面上的毛发捋下来，起到清理毛发的效果，而且梳条缩进刷子本体中后，然后通过前后推动扇板驱使空气流动，以便将堆积在刷子本体外表面的毛发吹落下去，省去了用抹布擦的麻烦，这样清理的效果更好，另外松开卷筒后，梳条可自动复位，相比于利用拆卸清理的方法可大大节约操作的时间，省时省力。
附图说明

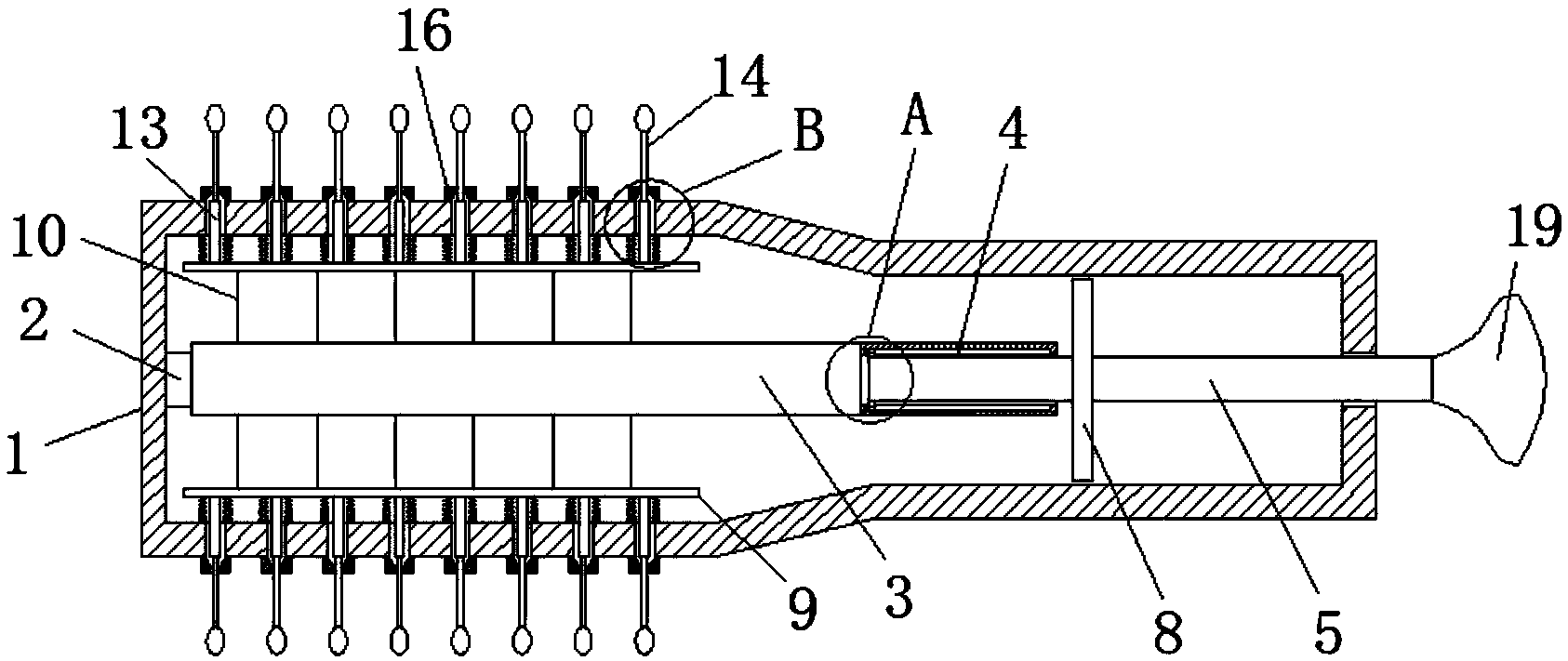

[0011]图1为本发明提出的一种便于清理的宠物刷的结构示意图；
[0012]图2为图1中A处的结构示意图；
[0013]图3为图1中B处的结构示意图。
[0014]图中：1刷子本体、2转动件、3卷筒、4空腔、5转杆、6滑槽、7滑块、8扇板、9安装板、10拉绳、11伸缩杆、12弹簧、13第一梳条、14第二梳条、15第一通孔、16固定块、17第二通孔、18第三通孔、19握把。
具体实施方式
[0015]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0016]参照图1-3，一种便于清理的宠物刷，包括刷子本体1，刷子本体1为中空结构，刷子本体1的一侧内壁通过转动件2转动连接有横向设置的卷筒3，且卷筒3远离转动件2的一端设有空腔4，空腔4中横向设有转杆5，位于刷子本体1外侧的转杆5一端设有握把19，握把19可方便手握住转杆5，当手向外拉动转杆5的时候，手掌可抵在握把19上，这样便于拉动转杆5，且转杆5贯穿空腔4的侧壁并延伸至刷子本体1的外部设置，空腔4的两侧内壁均通过滑槽6，且转杆5通过滑块7与滑槽6滑动连接，由于转杆5通过滑块7可以在滑槽6中滑动，因此当转杆5旋转的时候可以带动卷筒3一起旋转，而且当转杆5停止旋转的时候还可以前后移动，这样才能带动扇板8移动；
[0017]其中，转杆5远离卷筒3的侧壁套设有扇板8，扇板8采用圆形结构，圆形结构的扇板8一是面积足够大能带动更多的空气流动，而是能与刷子本体1的内壁形状相匹配，设计更贴合，且扇板8的直径小于刷子本体1的直径，如果扇板8与刷子本体1的内壁相抵的话，那么扇板8的移动就会受到阻碍，所以扇板8的直径要小于刷子本体1的直径，卷筒3的外侧环绕设有多个横向设置的安装板9，且安装板9通过多个拉绳10与卷筒3固定连接，当卷筒3旋转的时候，拉绳缠10绕在卷筒3上，拉绳10将安装板9拉向卷筒3，第一梳条13和第二梳条14向刷子本体1中收缩；
[0018]其中，多个安装板9远离卷筒3的侧壁均通过多组伸缩杆11与刷子本体1的内壁固定连接，且伸缩杆11的侧壁套设有弹簧12，伸缩杆11可以防止第一梳条13在缩进刷子本体1中时发生倾斜，弹簧12可使第一梳条13复位，安装板9远离卷筒3的侧壁设有多个第一梳条12，且第一梳条12位于两个伸缩杆11之间设置，刷子本体1的侧壁开设有多个第一通孔15，且第一梳条13贯穿第一通孔15设置，第一梳条13远离安装板9的一端设有第二梳条14，第二梳条14的直径小于第一梳条13的直径，当第一梳条13缩进刷子本体1中时，第二梳条14位于第一通孔15中，由于第二梳条14的直径小于第一梳条13的直径，因此第二梳条14不会过多的阻碍空气从第一通孔15中吹出；
[0019]其中，刷子本体1的侧壁设有多个固定块16，且固定块16与第一通孔15连通设置，固定块16远离刷子本体1的侧壁开设有第二通孔17，且第二梳条14贯穿第二通孔17设置，固定块16的两侧侧壁均开设有倾斜设置的第三通孔18，两个第三通孔18均倾斜向下设置，这样从第三通孔18中流出来的气体才可以将刷子本体1外表面上的毛发吹落下去，且第三通孔18与第一通孔15和第二通孔17连通设置，当刷子本体1内部的空气从第一通孔15中吹出来后，一部分空气吹向第二通孔17，将第二通孔17处的毛发吹落，另一部分空气吹向第三通孔18，将刷子本体1外表面的毛发吹落。
[0020]本发明使用时，当毛发在第二梳条14以及刷子本体1上大量缠绕后，转动转杆5，由于转杆5与滑块7连接，而滑块7只能在滑槽6中滑动，因此转杆5可以带动卷筒3一起旋转，由于拉绳10都与卷筒3的外表面连接，所以卷筒3顺时针或逆时针旋转都可，卷筒3旋转的时候，拉绳10缠绕在卷筒3的外表面上，在此过程中拉绳10将安装板9拉向卷筒3，由于拉绳10是倾斜缠绕在卷筒3外表面上的而不是直线运动，所以拉绳10对安装板9的拉力也是倾斜的，但是由于伸缩杆11的限位作用，因此所有的安装板9都是朝着卷筒3的中心点运动的，安装板9在带动第一梳条13向卷筒3中心点移动的同时，弹簧12被拉伸而具有了弹力，在第一梳条13带动第二梳条14向刷子本体1中缩进的过程中，第二通孔17将第二梳条14表面上的毛发捋下来；
[0021]当第一梳条13完全缩进刷子本体1中时，第二梳条14位于第一通孔15中，这时向外拉动转杆5，转杆5带动扇板8远离卷筒3移动，然后快速推动转杆5，转杆5带动扇板8移动，扇板8在快速移动的同时扇动空气流动，空气吹向第一通孔15，并由第一通孔15吹向固定块16，在固定块16中空气被分成两部分，一部分是空气继续吹向第二通孔17，并将第二通孔17处的毛发吹落下去，另一部分是空气碰到第三通孔18的上侧壁后产生逆流，并由第三通孔18流出，以将刷子本体1外表面的毛发吹落下去，从而实现了对毛发的彻底清理；
[0022]当毛发清理完之后，松开转杆5，弹簧12的弹力将伸缩杆11拉回原位置，安装板9带动拉绳1向远离卷筒3中心点的方向运动，卷筒3反向转动回复原位，第二梳条14伸出固定块16外侧完成复位，至此清理工作完成，刷子可继续使用。
[0023]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
