详情

摘要

本发明公开了一种儿童玩具，包括固定在壳体上的电池仓，所述电池仓上安装有两个弹簧一、两个电池以及一个仓盖，两个所述弹簧一与两个电池之间共同设有连接结构，所述壳体上开设有凹槽一、腔体一、腔体二，且腔体一同时与凹槽一、腔体二连通，所述凹槽一内放置有按钮，所述腔体一内固定安装有多个弹簧二，多个所述弹簧二共同固定安装有推杆，所述推杆的一端转动连接在按钮上。优点在于：对于年纪稍大的儿童可向其证明电池安装在电池仓后，按动按钮在不松手的情况下直接启动玩具开关向儿童证明玩具“故障”，对于儿童想要自己验证时可按动后对按钮施加一个转动力，对按钮进行固定，使得儿童自己验证时也会得出“故障”的结论。

权利要求

1.一种儿童玩具，包括固定在壳体(1)上的电池仓(2)，所述电池仓(2)上安装有两个弹簧一(3)、两个电池(4)以及一个仓盖(21)，其特征在于，两个所述弹簧一(3)与两个电池(4)之间共同设有连接结构，所述壳体(1)上开设有凹槽一(9)、腔体一(10)、腔体二(11)，且腔体一(10)同时与凹槽一(9)、腔体二(11)连通，所述凹槽一(9)内放置有按钮(12)，所述腔体一(10)内固定安装有多个弹簧二(14)，多个所述弹簧二(14)共同固定安装有推杆(13)，所述推杆(13)的一端转动连接在按钮(12)上，其中一个所述电池(4)上抵设有按压座(17)，所述按压座(17)上开设有凹槽二，所述按压座(17)通过按压杆(16)固定安装有按压块(15)，且按压块(15)位于腔体二(11)内，且推杆(13)的下端与按压块(15)上表面相抵，所述按压块(15)的上表面具有一定斜度。

2.根据权利要求1所述的一种儿童玩具，其特征在于，所述连接结构包括金属板(5)、支撑座(6)、限位槽(7)、限位块(8)，所述壳体(1)内固定安装有支撑座(6)，所述支撑座(6)的两侧以及壳体(1)的两侧壁均开设有一个限位槽(7)，每个所述限位槽(7)上均滑动连接有一个限位块(8)，相应两个所述限位块(8)之间固定安装有一个金属板(5)，且金属板(5)的一侧与弹簧一(3)固定连接，且金属板(5)的另一侧与相应的电池(4)相抵。

3.根据权利要求1所述的一种儿童玩具，其特征在于，所述按钮(12)的外壁上固定安装有两个移动块(19)，所述凹槽一(9)的内壁上开设有两个移动槽(18)以及两个弧形卡槽(20)，且弧形卡槽(20)与相应的移动槽(18)连通，且移动块(19)分别位于相应的移动槽(18)上，且弧形卡槽(20)的槽宽等于移动块(19)的长度。

说明书

一种儿童玩具

技术领域

[0001]本发明涉一种玩具，尤其涉及一种儿童玩具。

背景技术

[0002]儿童玩具是指专供儿童游戏使用的物品，目前市面上儿童玩具种类繁多，功能各不相同，如有些儿童玩具在安装电池后还能移动并发生特定的声响(如音乐)，很多有儿童的家庭都会购买此类玩具供儿童玩耍。

[0003]此类玩具发生的声音相对较大，有些时候家中需要一个相对安静环境时，若此时儿童对该玩具十分感兴趣，玩耍时则较为吵闹，直接将玩具拿走，易引起儿童的哭闹，因此很多家长会选择将电池拆下然后哄骗儿童说玩具故障，之后拿其他玩耍起来相对安静的玩具来转移儿童的注意力；

[0004]但是上述操作在儿童很小时还能起到一定效果，但当儿童稍大时(两-四岁左右)此种方式就不能起到上述作用，儿童会发现是因为具有电池拆卸所导致玩具不能正常玩耍，无法产生预期效果。

发明内容

[0005]本发明的目的是为了解决背景技术中所发现的问题，而提出的一种儿童玩具。

[0006]为了实现上述目的，本发明采用了如下技术方案：

[0007]一种儿童玩具，包括固定在壳体上的电池仓，所述电池仓上安装有两个弹簧一、两个电池以及一个仓盖，两个所述弹簧一与两个电池之间共同设有连接结构，所述壳体上开设有凹槽一、腔体一、腔体二，且腔体一同时与凹槽一、腔体二连通，所述凹槽一内放置有按钮，所述腔体一内固定安装有多个弹簧二，多个所述弹簧二共同固定安装有推杆，所述推杆的一端转动连接在按钮上，其中一个所述电池上抵设有按压座，所述按压座上开设有凹槽二，所述按压座通过按压杆固定安装有按压块，且按压块位于腔体二内，且推杆的下端与按压块上表面相抵，所述按压块的上表面具有一定斜度。

[0008]在上述的一种儿童玩具中，所述连接结构包括金属板、支撑座、限位槽、限位块，所述壳体内固定安装有支撑座，所述支撑座的两侧以及壳体的两侧壁均开设有一个限位槽，每个所述限位槽上均滑动连接有一个限位块，相应两个所述限位块之间固定安装有一个金属板，且金属板的一侧与弹簧一固定连接，且金属板的另一侧与相应的电池相抵。

[0009]在上述的一种儿童玩具中，所述按钮的外壁上固定安装有两个移动块，所述凹槽一的内壁上开设有两个移动槽以及两个弧形卡槽，且弧形卡槽与相应的移动槽连通，且移动块分别位于相应的移动槽上，且弧形卡槽的槽宽等于移动块的长度。

[0010]与现有的技术相比，本发明优点在于：

[0011]1：通过推杆、弹簧二、按压块等结构的配合，使得按钮按动可带动电池下移，从而使得电池不对玩具进行正常供电，使得玩具无法正常使用，弹簧二的设置使得按钮在失去按压力后可自动恢复至按压前位置。

[0012]2：通过移动槽、移动块、弧形卡槽的配合，使得按钮按压旋转后可实现固定操作，便于将玩具放心交给儿童进行验证，验证后按钮的复位操作简便，对按钮施加一个反向转动力即可。

[0013]3：凹槽二开设的目的在于按压座不会与电池的凸出部分接触，便于电池在未受到按压座按压时的正常安装使用，且按压座与电池的接触面积相对较大，便于按压座下移时更好的带动电池下移。

[0014]4：通过金属板、支撑座、限位槽、限位块的配合，使得弹簧只能发生平行于限位槽方向的形变，确保儿童在丢摔玩具导致电池从电池仓摔出时不会造成弹簧一发生不可逆的倾斜变形。

[0015]综上所述，对于年纪稍大的儿童可向其证明电池安装在电池仓后，按动按钮在不松手的情况下直接启动玩具开关向儿童证明玩具“故障”，对于儿童想要自己验证时可按动后对按钮施加一个转动力，对按钮进行固定，使得儿童自己验证时也会得出“故障”的结论。

附图说明

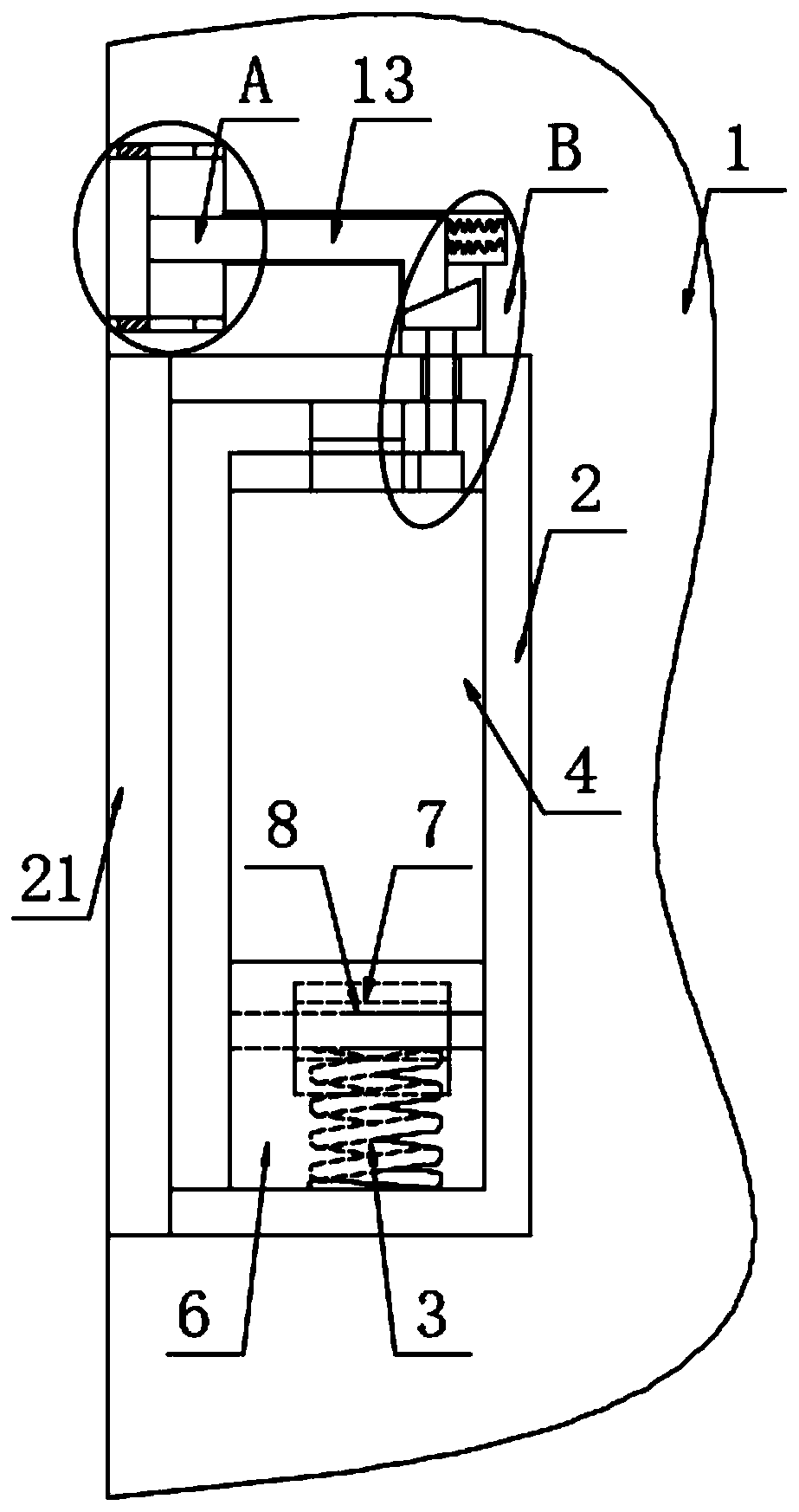

[0016]图1为本发明提出的一种儿童玩具的结构示意图；

[0017]图2为图1中A部分的结构放大示意图；

[0018]图3为图1中B部分的结构放大示意图；

[0019]图4为图1中电池仓部分的结构左视图；

[0020]图5为图4中C部分的结构放大示意图。

[0021]图中：1壳体、2电池仓、3弹簧一、4电池、5金属板、6支撑座、7限位槽、8限位块、9凹槽一、10腔体一、11腔体二、12按钮、13推杆、14弹簧二、15按压块、16按压杆、17按压座、18移动槽、19移动块、20弧形卡槽、21仓盖。

具体实施方式

[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0023]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0024]参照图1-5，一种儿童玩具，包括固定在壳体1上的电池仓2，电池仓2上安装有两个弹簧一3、两个电池4以及一个仓盖21，两个弹簧一3与两个电池4之间共同设有连接结构；

[0025]连接结构的设置使得电池4不直接与相应的弹簧一3接触，避免儿童在丢摔玩具导致电池4从电池仓2摔出时造成弹簧一3发生不可逆的倾斜变形，防止在仓盖21损坏或丢失后弹簧一3失去原先的抵紧效果(此问题常见的还有儿童丢摔遥控器使得遥控器电池仓上的弹簧发生不可逆的倾斜变形)；

[0026]连接结构包括金属板5、支撑座6、限位槽7、限位块8，壳体1内固定安装有支撑座6，支撑座6的两侧以及壳体1的两侧壁均开设有一个限位槽7，每个限位槽7上均滑动连接有一个限位块8，相应两个限位块8之间固定安装有一个金属板5，且金属板5的一侧与弹簧一3固定连接，且金属板5的另一侧与相应的电池4相抵；

[0027]限位槽7对限位块8具有限位作用，使得限位块8只能沿着平行于限位槽7的方向进行移动，不会发生垂直与限位槽7的方向进行移动，从而限定了金属板5的移动方向，使得弹簧只能发生平行于限位槽7方向的形变，确保儿童在丢摔玩具导致电池4从电池仓2摔出时不会造成弹簧一3发生不可逆的倾斜变形。

[0028]壳体1上开设有凹槽一9、腔体一10、腔体二11，且腔体一10同时与凹槽一9、腔体二11连通，凹槽一9内放置有按钮12，腔体一10内固定安装有多个弹簧二14，多个弹簧二14共同固定安装有推杆13，推杆13的一端转动连接在按钮12上；

[0029]此处尤其值得注意的是：腔体一10、推杆13的端面形状为方形，其目的在于推杆13可在腔体一10上进行滑动，但是二者不会发生相对转动。

[0030]其中一个电池4上抵设有按压座17，按压座17上开设有凹槽二，按压座17通过按压杆16固定安装有按压块15，且按压块15位于腔体二11内，且推杆13的下端与按压块15上表面相抵；

[0031]此处尤其值得注意的是：按压块15的上表面具有一定斜度，其目的是便于推杆13的移动其下端会对按压块15施加一个作用力，该作用力可按力的分解将其分解为竖直以及水平方向的力，腔体二11的内壁对按压块15具有水平方向的限位作用，从而使得按压块15只能沿着竖直方向(图3示方位)下移。

[0032]按钮12的外壁上固定安装有两个移动块19，凹槽一9的内壁上开设有两个移动槽18以及两个弧形卡槽20，且弧形卡槽20与相应的移动槽18连通，且移动块19分别位于相应的移动槽18上，且弧形卡槽20的槽宽等于移动块19的长度；

[0033]通过移动槽18、移动块19以及弧形卡槽20的配合，使得移动块19移动至移动槽18与弧形卡槽20的连通处后可转动至弧形卡槽20内，利用弧形卡槽20的内壁对移动块19产生一个限位作用，使其不能发生移动。

[0034]进一步说明，上述固定连接，除非另有明确的规定和限定，否则应做广义理解，例如，可以是焊接，也可以是胶合，或者一体成型设置等本领域技术人员熟知的惯用手段。

[0035]本发明中，图1所示状态下为电池4在电池仓2内正常安装时的状态，此时电池4正常供电，按压座17的下表面(图3所示方位)与电池4的接触；

[0036]当需要哄骗儿童说该玩具无法玩耍时，可先向儿童证明电池4正常安装在电池仓2内，然后在启动玩具前，用手对按钮12施加一个向内的按压力，按钮12移动通过推杆13带动按压块15向下移动(此部分前面已经解释)，按压块15下移通过按压杆16、按压座17对电池4施加一个向下的(图1所示方位)按压力，从而使得电池4的凸出部分不与电池仓2接触，从而使得电池4不会对玩具进行供电，从而使得玩具无法正常使用，在通过其他方式转移儿童的注意力，即可使得儿童放弃该玩具的玩耍。

[0037]若儿童自己想手拿进行玩具无法使用的验证时，大人可在按动按钮12后对其施加一个转动力，将移动块19从移动槽18转动至弧形卡槽20内，此时松开手后按钮12所处位置也不会发生改变，从而使得儿童自身在进行验证时也无法启动该玩具。

[0038]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

[0039]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
