本发明公开了一种用于森林防飞火的阻燃隔离架，涉及森林防火设备技术领域。包括支撑件和与之配合使用的折叠幕，且折叠幕为刚性结构；所述支撑件安装于地面，并用于支撑所述折叠幕；所述折叠幕的数量至少为一个且设置在相邻的两个支撑件之间；所述折叠幕采用中空结构，所述折叠幕上压有至少一个折叠压痕；所述支撑件上设置有采用良导热材料制成的管道，且管道为密封结构，所述管道内填充有沸点在36℃‑65℃区间内的一种溶剂，所述管道与折叠幕连通。本发明可将森林燃烧的热能转化为折叠幕沿着压痕复原的机械能，从而可在森林温度异常且达到临界点时，自动伸展抗风、抗飞火，无需电力、石油等有限能源驱动，且本身阻燃，大大减少了森林火灾的损失。

权利要求

1.一种用于森林防飞火的阻燃隔离架，其特征在于，包括：支撑件和与之配合使用的折叠幕(8)，且折叠幕(8)为刚性结构；所述支撑件安装于地面，并用于支撑所述折叠幕(8)；所述折叠幕(8)的数量至少为一个且设置在相邻的两个支撑件之间；所述折叠幕(8)采用中空结构，所述折叠幕(8)上压有至少一个折叠压痕(85)；所述支撑件上设置有采用良导热材料制成的管道(5)，且管道(5)为密封结构，所述管道(5)内填充有沸点在36℃-65℃区间内的一种溶剂，所述管道(5)与折叠幕(8)连通。

2.根据权利要求1所述的一种用于森林防飞火的阻燃隔离架，其特征在于，所述支撑件包括锥头(1)、横杆(2)、加强杆(3)和支撑架(4)；所述锥头(1)固定连接在所述加强杆(3)的底端端口，所述加强杆(3)的数量至少为三个，且共同固定连接有竖直设置的支撑架(4)；所述加强杆(3)与支撑架(4)之间焊接有多个水平设置的横杆(2)，所述管道(5)竖直焊接在支撑架(4)上。

3.根据权利要求1所述的一种用于森林防飞火的阻燃隔离架，其特征在于，所述折叠幕(8)包括高分子壳(81)和位于其内的挡板(82)，所述高分子壳(81)的压痕数量为n，则位于高分子壳(81)内挡板(82)的数量为n+1，且相邻的两个挡板(82)之间通过转动关节(83)转动连接；位于两侧的挡板(82)与高分子壳(81)的内壁固定连接，并将高分子壳(81)内分隔成两个气腔(84)，且气腔(84)通过连接管头(7)与管道(5)的连通。

4.根据权利要求1所述的一种用于森林防飞火的阻燃隔离架，其特征在于，所述折叠幕(8)的底端两侧均固定连接有套环(6)，所述套环(6)轴向滑动连接在管道(5)的外表面。

说明书

一种用于森林防飞火的阻燃隔离架

技术领域

[0001]本发明涉及森林防火设备技术领域，尤其涉及一种用于森林防飞火的阻燃隔离架。

背景技术

[0002]森林火灾是一种突发性强、破坏性大、处置救助较为困难的自然灾害，发生在世界各地的森林火灾每年都会造成上百亿的损失。森林火灾的发生与扩散与很多因素有关，如森林植被的含水率、树种的组成、林分郁闭度、土壤、地形和气象条件等，而其中气象条件对森林的扩散影响较大。而在诸多气象条件中，风是影响森林火灾危险性的重要因素，一方面风能带走空气中的水分，使得森林内湿度降低，加速了可燃物的干燥；而另一方面，如果森林内已经发生火灾，加热后的空气不断向上形成阵阵涡流，而风会源源不断的从低处向燃烧处送去新鲜的空气、氧气用以替换加热后的空气，使得火势更加凶猛，更加难以控制。且虽然通过设置森林防火隔离带的方式来减少损失，但在风力的作用下，会将点燃的枝干、树叶等吹向远处，造成飞火，容易越过防火隔离带使得火灾蔓延。

发明内容

[0003]本发明的目的是为了解决上述的问题，而提出的一种用于森林防飞火的阻燃隔离架。为了实现上述目的，本发明采用了如下技术方案：

[0004]一种用于森林防飞火的阻燃隔离架，包括：

[0005]支撑件和与之配合使用的折叠幕，且折叠幕为刚性结构；

[0006]所述支撑件安装于地面，并用于支撑所述折叠幕；

[0007]所述折叠幕的数量至少为一个且设置在相邻的两个支撑件之间；

[0008]所述折叠幕采用中空结构，所述折叠幕上压有至少一个折叠压痕；

[0009]所述支撑件上设置有采用良导热材料制成的管道，且管道为密封结构，所述管道内填充有沸点在36℃-65℃区间内的一种溶剂，所述管道与折叠幕连通。

[0010]在本发明的优选中，所述支撑件包括锥头、横杆、加强杆和支撑架；

[0011]所述锥头固定连接在所述加强杆的底端端口，所述加强杆的数量至少为三个，且共同固定连接有竖直设置的支撑架；

[0012]所述加强杆与支撑架之间焊接有多个水平设置的横杆，所述管道竖直焊接在支撑架上。

[0013]在本发明的优选中，所述折叠幕包括高分子壳和位于其内的挡板，所述高分子壳的压痕数量为n，则位于高分子壳内挡板的数量为n+1，且相邻的两个挡板之间通过转动关节转动连接；

[0014]位于两侧的挡板与高分子壳的内壁固定连接，并将高分子壳内分隔成两个气腔，且气腔通过连接管头与管道的连通。

[0015]在本发明的优选中，所述折叠幕的底端两侧均固定连接有套环，所述套环轴向滑动连接在管道的外表面。

[0016]本发明的有益效果在于：

[0017]通过将装置设置在森林防火隔离带，通过隔风，来大大减少森林燃烧造成的损失，也可防止飞火越过隔离带，由于高分子壳采用聚氯乙烯，且其燃烧时生成氯化氢气体，也可覆盖在燃烧物表面起到阻燃的目的。

[0018]在常态下，环境温度低于管道内溶液的沸点，因而溶液处于液态，密度较高，因而折叠幕沿着压痕对折，此时上下相邻的两个折叠幕之间具备一定的透气间隙。

[0019]当森林发生火灾的时候，由于温度较高，因而采用里良导热材料的管道，将热量传递给其内的溶剂，溶剂在达到费点后不断的沸腾并产生大量的蒸汽，由于气体分子间的间隙较大，因而当液体汽化的时候，管道内的气体通过连接管头送入折叠幕内，由于折叠幕上压痕的设置，由于折叠幕在压痕的作用下会占用一部分气腔的空间，因而当折叠幕内气腔的气体膨胀时，势必会带动折叠幕从弯折不断的恢复成平面，从而可将上下两个折叠幕之间的缝隙填补，由于高分子壳内设置可挡板，可增加折叠幕的刚性，有效的抗风。

[0020]本发明突出的特点在于，可将森林燃烧的热能转化为折叠幕沿着压痕复原的机械能，从而可在森林温度异常且达到临界点时，自动伸展抗风、抗飞火，无需电力、石油等有限能源驱动，且本身阻燃，大大减少了森林火灾的损失。

附图说明

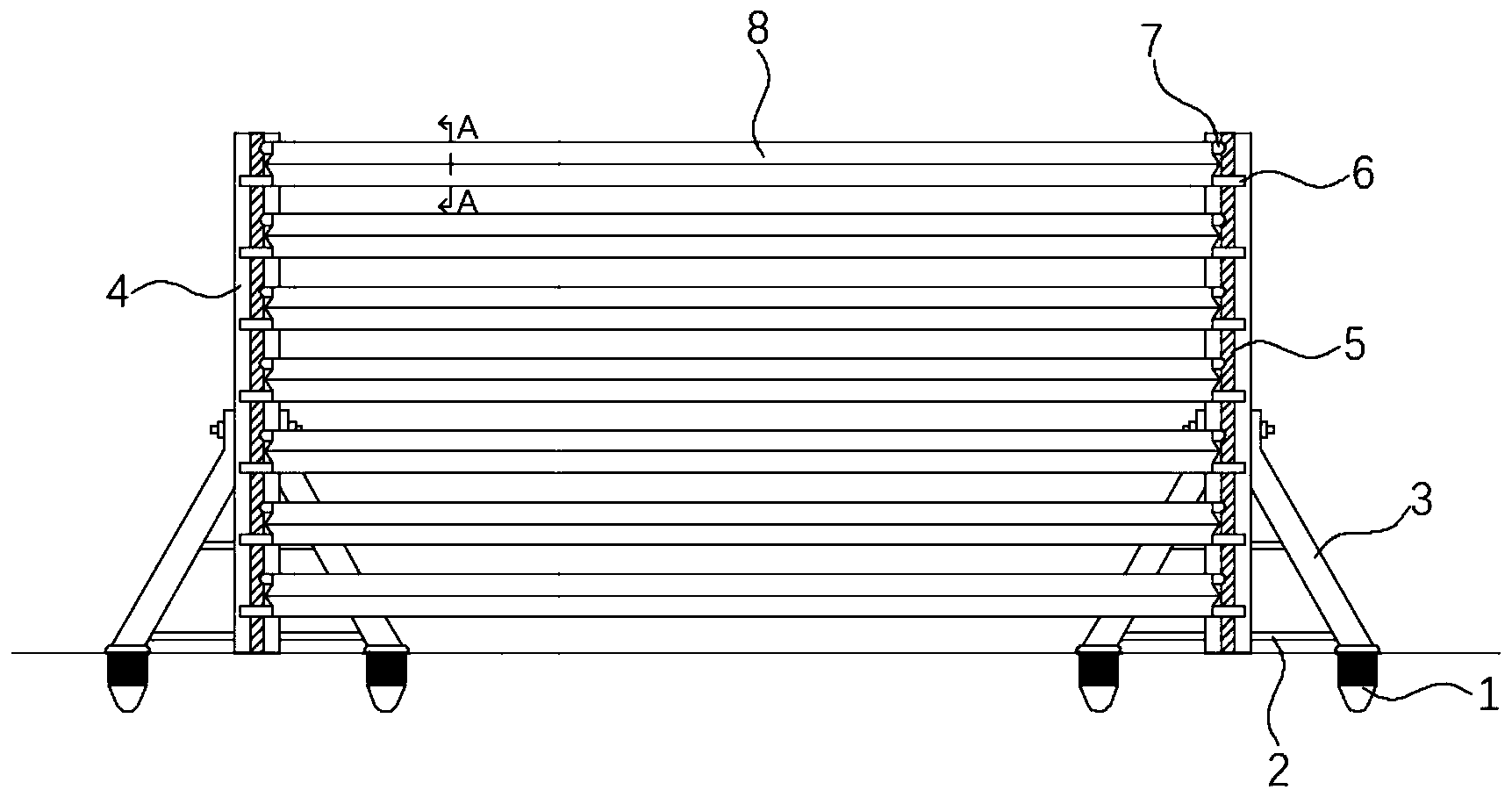

[0021]图1为本发明提出的一种用于森林防飞火的阻燃隔离架的结构示意图；

[0022]图2为本发明图1中线A-A截取的剖视图。

[0023]图中：1锥头、2横杆、3加强杆、4支撑架、5管道、6套环、7连接管头、8折叠幕、81高分子壳、82挡板、83转动关节、84气腔、85压痕。

具体实施方式

[0024]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0025]参照图1至2，一种用于森林防飞火的阻燃隔离架，包括：

[0026]支撑件和与之配合使用的折叠幕8，且折叠幕8为刚性结构。

[0027]支撑件的作用在于，给折叠幕8提供支撑和固定。

[0028]支撑件包括锥头1、横杆2、加强杆3和支撑架4，具体连接方式如下：

[0029]锥头1固定连接在加强杆3的底端端口，加强杆3的数量至少为三个，且共同固定连接有竖直设置的支撑架4。

[0030]加强杆3与支撑架4之间焊接有多个水平设置的横杆2，管道5竖直焊接在支撑架4上。

[0031]支撑件安装于地面，并用于支撑折叠幕8。

[0032]折叠幕8的数量至少为一个且设置在相邻的两个支撑件之间。

[0033]当折叠幕8的数量为一个及以上时，上下相邻的两个折叠幕8之间应预留一定的缝隙，且此缝隙的长度，应在两折叠幕8完全伸展后可以相互碰触为宜，从而将缝隙封闭。

[0034]折叠幕8的底端两侧均固定连接有套环6，套环6轴向滑动连接在管道5的外表面。套环6的作用在于，使折叠幕8只能实现上下直线运动。

[0035]折叠幕8采用中空结构，折叠幕8上压有至少一个折叠压痕85，折叠压痕85的数量决定了折叠幕8可以被折叠几次。由于压痕85的设置，可使高分子壳81具备一定的收缩性，可使得高分子壳81在常态下处于折叠、收缩状态。

[0036]折叠幕8包括高分子壳81和位于其内的挡板82，高分子壳81的压痕数量为n，则位于高分子壳81内挡板82的数量为n+1，且相邻的两个挡板82之间通过转动关节83转动连接。

[0037]在本发明的优选实施例中，高分子壳81可采用聚氯乙烯。

[0038]位于两侧的挡板82与高分子壳81的内壁固定连接，并将高分子壳81内分隔成两个气腔84，且气腔84通过连接管头7与管道5的连通。

[0039]支撑件上设置有采用良导热材料制成的管道5，可采用铝、铜或合金材料，且管道5为密封结构，管道5内填充有沸点在36℃-65℃区间内的一种溶剂，管道5与折叠幕8连通。在本发明的优选实施例中，溶液可采用戊烷(沸点36.1℃)、二氯乙烷(沸点57.28℃)及甲醇(沸点36.5℃)中的一种。

[0040]本装置可设置在森立隔离带处，在常态下，环境温度低于管道5内溶液的沸点，因而溶液处于液态，密度较高，因而折叠幕84沿着压痕85对折，此时上下相邻的两个折叠幕8之间具备一定的透气间隙。

[0041]当森林发生火灾的时候，由于温度较高，因而采用里良导热材料的管道5，将热量传递给其内的溶剂，溶剂在达到费点后不断的沸腾并产生大量的蒸汽，由于气体分子间的间隙较大，因而当液体汽化的时候，管道5内的气体通过连接管头7送入折叠幕8内，由于折叠幕8上压痕85的设置，由于折叠幕8在压痕85的作用下会占用一部分气腔84的空间，因而当折叠幕8内气腔84的气体膨胀时，势必会带动折叠幕8从弯折不断的恢复成平面，从而可将上下两个折叠幕8之间的缝隙填补，由于高分子壳81内设置可挡板82，可增加折叠幕8的刚性，有效的抗风，高分子壳81具备阻燃特性，配合森林防火隔离带，通过隔风，来大大减少森林燃烧造成的损失，也可防止飞火越过隔离带，由于高分子壳81采用聚氯乙烯，且其燃烧时生成氯化氢气体，也可覆盖在燃烧物表面起到阻燃的目的。

[0042]尽管上述公开示出了本发明的解说性实施例，但是应当注意到，在其中可作出各种更换和改动而不会脱离如所附权利要求定义的本发明的范围。根据本文中所描述的本发明实施例的方法权利要求的功能、步骤和/或动作不必按任何特定次序来执行。此外，尽管本发明的要素可能是以单数来描述或主张权利的，但是复数也是已料想了的，除非显式地声明了限定于单数。
