本发明公开了一种运行健身用臂力棒，涉及健身器具技术领域，包括两个手柄，两个所述手柄相对一端均固定连接有一个弹簧管，两个所述弹簧管相对一端固定连接在弹性体两端，所述弹簧管内表面密封固定连接有绝缘层，所述绝缘层内表面相对两侧固定连接有两个导电层，且密封包裹有电流变液填充体，本发明进行弯折锻炼时，弯折的弹簧管压迫弹性体，使其内压电板发生压电效应，在放大装置和辅助电池的升压作用下，通过导电层对电流变液填充体施加一定强度电场力，电流变液受电场力影响，其剪切应力提高，若此时发生错力，电流变液填充体强大的剪切应力成为弹簧管回弹的阻力，从而迫使弹簧管缓缓恢复到原状态，有效提高了安全性。

权利要求

1.一种运行健身用臂力棒，包括两个手柄(1)，其特征在于，两个所述手柄(1)相对一端均固定连接有一个弹簧管(2)，两个所述弹簧管(2)相对一端固定连接在弹性体(6)两端，所述弹簧管(2)内表面密封固定连接有绝缘层(3)，所述绝缘层(3)内表面相对两侧固定连接有两个导电层(4)，且密封包裹有电流变液填充体(5)，所述电流变液填充体(5)电性连接有两个导电层(4)，所述弹性体(6)内周侧固定连接有压电板(7)且内部安装有放大装置(8)，所述压电板(7)电性连接在放大装置(8)输入端，所述放大装置(8)电性连接有辅助电池(9)且输出端电性连接有两个导电层(4)，所述辅助电池(9)安装在手柄(1)内。

2.根据权利要求1所述的一种运行健身用臂力棒，其特征在于，所述弹性体(6)内周侧开设有环形卡槽(61)，所述环形卡槽(61)内间隙配合有压电板(7)。

说明书

一种运行健身用臂力棒

技术领域

[0001]本发明涉及健身器具技术领域，尤其涉及一种运行健身用臂力棒。

背景技术

[0002]随着人们生活品质的不断提高，人们对身体健康越发关注，大多数人开始有意进行身体的锻炼来保持健康，因此一些健身房、健身器材开始与我们的生活紧密相连。而其中，像拉力器、臂力棒体型较小,不必到健身房在家就可以锻炼的器材，更加受到人们的喜爱，并且可以很好的达到健身的效果。目前，市场上的臂力棒都比较简单，在握住手柄弯折强力弹簧时，如果稍微错力，容易使强力弹簧带动手柄快速回弹，极容易扭伤手腕，同时也容易击伤自己，虽说能够达到健身的目的，但不易保证安全。

发明内容

[0003]本发明提出的一种运行健身用臂力棒，目的是为了解决传统技术中臂力棒在弯折后错力易导致强力弹簧带动手柄快速回弹的问题。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种运行健身用臂力棒，包括两个手柄，两个所述手柄相对一端均固定连接有一个弹簧管，两个所述弹簧管相对一端固定连接在弹性体两端，所述弹簧管内表面密封固定连接有绝缘层，所述绝缘层内表面相对两侧固定连接有两个导电层，且密封包裹有电流变液填充体，所述电流变液填充体电性连接有两个导电层，所述弹性体内周侧固定连接有压电板且内部安装有放大装置，所述压电板电性连接在放大装置输入端，所述放大装置电性连接有辅助电池且输出端电性连接有两个导电层，所述辅助电池安装在手柄内。

[0006]所述弹性体内周侧开设有环形卡槽，所述环形卡槽内间隙配合有压电板。

[0007]与现有技术相比，本发明具备以下有益效果：

[0008]本发明，双手握住两个手柄，进行弯折锻炼时，弯折的弹簧管压迫弹性体，从而使弹性体内部的压电板产生形变进而发生压电效应，在放大装置和辅助电池的作用下，对压电板产生的电压进行放大，之后通过导电层对电流变液填充体施加一定强度电场力，电流变液受电场力影响，其剪切应力提高，若继续弯折，电流变液填充体剪切应力随之提高，增加了弯折的难度，相当于提高了弹簧管的弹性系数，扩大整体弹力受力范围；若此时发生错力，弹簧管将要回弹，但是电流变液填充体并无回弹特性，其强大的剪切应力成为弹簧管回弹的阻力，从而迫使弹簧管只能缓缓恢复原状态，有效提高了安全性。

附图说明

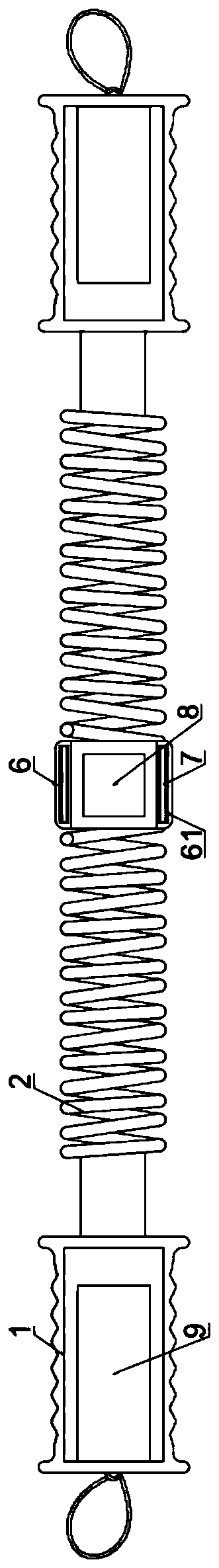

[0009]图1为本发明提出的一种运行健身用臂力棒的结构示意图；

[0010]图2为本发明提出的一种运行健身用臂力棒的弹簧管截面示意图；

[0011]图3为本发明提出的一种运行健身用臂力棒的实施例二的结构示意图；

[0012]图4为本发明提出的一种运行健身用臂力棒的图3中A部分放大示意图。

[0013]图中：1手柄、11拉力把手、2弹簧管、3绝缘层、4导电层、5电流变液填充体、6弹性体、61环形卡槽、62限位柱、7压电板、71固定板、72限位孔、8放大装置、9辅助电池。

具体实施方式

[0014]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0015]实施例一

[0016]参照图1-2，一种运行健身用臂力棒，包括两个手柄1，手柄1上设有防滑纹，防止健身时，手掌打滑，降低健身效果，两个手柄1相背两端固定连接有挂带，方便将臂力棒挂在墙上。

[0017]两个手柄1相对一端均固定连接有一个弹簧管2，两个弹簧管2相对一端固定连接在弹性体6两端，弹簧管2内表面密封固定连接有绝缘层3，绝缘层3采用橡胶绝缘材料制成。

[0018]绝缘层3内表面相对两侧固定连接有两个导电层4，且密封包裹有电流变液填充体5，电流变液填充体5由电流变液组成，电流变液在通常条件下是一种悬浮液，由具有高介电常数的固体微粒均匀分散在低介电常数的绝缘油中组成，它在电场的作用下可发生液态至固态的转变，并且在一定范围内随着电场的加强，其剪切屈服强度不断增加。

[0019]从而增加了弯折的难度，相当于提高了弹簧管2的弹性系数，扩大整体弹力受力范围；若此时发生错力，弹簧管2将要回弹，但是电流变液填充体5并无回弹特性，其强大的剪切应力成为弹簧管2回弹的阻力，从而迫使弹簧管2只能缓缓恢复原状态，有效提高了安全性。

[0020]电流变液填充体5电性连接有两个导电层4，弹性体6内周侧固定连接有压电板7且内部安装有放大装置8，弹性体6内周侧开设有环形卡槽61，环形卡槽61内间隙配合有压电板7，在弹性体6受到压缩或者拉伸时，环形卡槽61仅能将压缩状态传递给压电板7，使得压电板7不会既受到压缩也受到拉伸。

[0021]压电板7采用压电陶瓷制成，压电效应的机理是：具有压电性的晶体对称性较低，当受到外力作用发生形变时，晶胞中正负离子的相对位移使正负电荷中心不再重合，导致晶体发生宏观极化，而晶体表面电荷面密度等于极化强度在表面法向上的投影，所以压电材料受压力作用形变时两端面会出现异号电荷，从而产生电压。

[0022]压电板7电性连接在放大装置8输入端，放大装置8由电压放大电路构成，配合辅助电池9对压电板7输入的电压进行放大，以达到足够驱使电流变液填充体5发生相变的电压强度，放大装置8输出端电性连接有两个导电层4，辅助电池9安装在手柄1内。

[0023]当弹性体6受到弯折的弹簧管2压迫，使弹性体6内部的压电板7产生形变进而发生压电效应，在放大装置8和辅助电池9的作用下，对压电板7产生的电压进行放大，之后通过导电层4对电流变液填充体5施加一定强度电场力。

[0024]现对本发明实施例一的工作原理做如下描述：

[0025]首先，在锻炼时，双手握住两个手柄1，开设弯折弹簧管2，弯折的弹簧管2压迫弹性体6，使弹性体6发生局部形变，导致其内部的压电板7产生形变进而引发压电板7的压电效应，压电板7两端对外产生电压，在放大装置8和辅助电池9的作用下，对压电板7产生的电压进行放大，放大装置8输出端通过导电层4对电流变液填充体5施加一定强度电场力，在电场的作用下电流变液填充体5可发生液态至固态的转变，并且在一定范围内随着电场的加强，其剪切屈服强度不断增加，从而增加了弯折的难度，相当于提高了弹簧管2的弹性系数，扩大整体弹力受力范围；若此时发生错力，弹簧管2将要回弹，但是电流变液填充体5并无回弹特性，其强大的剪切应力成为弹簧管2回弹的阻力，从而迫使弹簧管2只能缓缓恢复原状态，有效提高了安全性，避免弹簧管2带动手柄1快速回弹造成扭伤手腕或击伤自己。

[0026]实施例二

[0027]参照图3-4相比于实施例一，仅有以下不同，两个手柄1相背一端开设有拉力把手11，用于双手握持，进行拉伸锻炼。

[0028]弹性体6内周侧两端固定连接有多个限位柱62，压电板7两端固定连接有固定板71，固定板71上开设有多个限位孔72，多个所述限位孔72一一对应间隙配合有限位柱62，使压电板7能够发生拉伸形变。

[0029]现对本发明实施例二的工作原理做如下描述：

[0030]首先，双手握持拉力把手11，进行拉伸锻炼，将拉力把手11相背拉开，与实施例一相同，在拉伸后，压电板7发生压电效应，最终提高电流变液填充体5的剪切应力，从而增加了拉伸的难度，相当于提高了弹簧管2的弹性系数，扩大整体弹力受力范围；若此时发生失力，弹簧管2将要回弹，但是电流变液填充体5并无回弹特性，其强大的剪切应力成为弹簧管2回弹的阻力，从而迫使弹簧管2只能缓缓恢复原状态，有效提高了安全性，避免弹簧管2带动手柄1快速回弹击伤自己。
