本发明公开了一种隔绝式阻燃垃圾筒，包括外筒与内筒，内筒套设于外筒中，且外筒与内筒之间留有空腔，内筒底端凹设有柱槽，柱槽上端安装有导热片和密封罐，密封罐内安装有记忆金属弹簧，导热片与记忆金属弹簧相抵，记忆金属弹簧下端连接有密封活塞，密封罐底端开口上对应连接有两根连接管。本发明通过双层结构设置垃圾筒，利用内筒中燃烧所产生的热量使得记忆金属弹簧受热发生形态收缩变化，利用密封活塞带动溶液流动，通过溶液在传动系统中流动所造成的高度变化从而使一级磁块带动二级磁块进行同步运动，实现密封盖板从弧面支撑壁向内筒中移动，利用密封盖板实现对内筒开口的密封，以断绝氧气供应达到灭火的目的。
权利要求
1.一种隔绝式阻燃垃圾筒，包括外筒(1)与内筒(2)，其特征在于，所述内筒(2)套设于外筒(1)中，且外筒(1)与内筒(2)之间留有空腔(3)，所述内筒(2)底端凹设有柱槽(4)，所述柱槽(4)上端安装有导热片(5)和密封罐(6)，所述密封罐(6)内安装有记忆金属弹簧(7)，所述记忆金属弹簧(7)变形温度临界点为70℃，所述导热片(5)与记忆金属弹簧(7)相抵，所述记忆金属弹簧(7)下端连接有密封活塞(8)，所述密封罐(6)底端开口上对应连接有两根连接管(9)，所述外筒(1)内壁上与内筒(2)上端开口水平对应安装有两根液管(10)，所述液管(10)内滑动套设有悬浮活塞(11)，且悬浮活塞(11)上螺栓连接有一级磁块(12)，所述内筒(2)上端开口处安装有盖体(13)，所述盖体(13)下端焊接有弧面支撑壁(14)，所述弧面支撑壁(14)外壁上延伸开设有卡槽(15)，所述弧面支撑壁(14)内壁开设有滑腔(16)，且弧面支撑壁(14)内滑动内嵌有二级磁块(17)，所述二级磁块(17)上垂直焊接有连接板(18)，且连接板(18)上螺栓连接有密封盖板(19)。
2.根据权利要求1所述的一种隔绝式阻燃垃圾筒，其特征在于，所述连接管(9)与液管(10)均位于空腔(3)内，且连接管(9)采用L型结构，所述连接管(9)远离密封罐(6)的一端与液管(10)底端相连通。
3.根据权利要求2所述的一种隔绝式阻燃垃圾筒，其特征在于，所述密封罐(6)、连接管(9)与液管(10)内均灌装有溶液，且密封活塞(8)与悬浮活塞(11)上端填充有压缩气体。
4.根据权利要求1所述的一种隔绝式阻燃垃圾筒，其特征在于，所述弧面支撑壁(14)采用中空结构，且二级磁块(17)滑动内嵌于弧面支撑壁(14)内，所述二级磁块(17)与连接板(18)连接段滑动贯穿滑腔(16)。
5.根据权利要求4所述的一种隔绝式阻燃垃圾筒，其特征在于，所述弧面支撑壁(14)外壁上延伸开设的卡槽(15)与内筒(2)上端开口卡合连接，且二级磁块(17)与一级磁块(12)磁性相吸，所述一级磁块(12)与二级磁块(17)始终处于同一水平线上。
6.根据权利要求1所述的一种隔绝式阻燃垃圾筒，其特征在于，所述密封盖板(19)采用圆盘结构，且密封盖板(19)滑动套设于弧面支撑壁(14)内，所述密封盖板(19)外径等于内筒(2)开口内径，所述连接板(18)采用弧面结构。
说明书
一种隔绝式阻燃垃圾筒
技术领域
[0001]本发明涉及市政基础设施安全建设技术领域，尤其涉及一种隔绝式阻燃垃圾筒。
背景技术
[0002]因为城市化季度的加快，使得对城市环卫的重视程度也在不断增强，同时为了响应建设美丽绿色家园的号召，所以要求对日常生活垃圾进行集中式收集处理，导致路政基础设施中垃圾筒的安装数量也在不断增加。
[0003]但现有的垃圾筒基础设施与人群使用习惯难以达到相符的程度，虽然传统技术中的垃圾桶顶部大都配备了烟头放置槽，但是对于吸烟人群来说，难以养成彻底熄灭烟蒂再投入垃圾箱的习惯，而烟蒂中心温度高达中心温度可达500℃—800℃，在烟蒂内隐藏的火源存在极大的安全隐患。垃圾桶中往往存在着生活中大量的易燃物品，尤其是一些纸屑碎末，因为垃圾筒始终处于通气状态，使得燃烧所需的氧气能够得到源源不断的补充，同时，易燃物品在与火源接触时极易被点燃，导致垃圾桶中的垃圾在无人管理的情况下被充分燃烧，不仅会对空气环境造成污染，同时也容易对垃圾筒装置本身造成严重损坏，甚至会引发周围物品的大面积燃烧，引发公共安全事故。
发明内容
[0004]本发明的目的是为了解决现有技术中市政垃圾桶因使用不当易引发火灾缺乏有效管控措施的问题，而提出的一种隔绝式阻燃垃圾筒。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种隔绝式阻燃垃圾筒，包括外筒与内筒，所述内筒套设于外筒中，且外筒与内筒之间留有空腔，所述内筒底端凹设有柱槽，所述柱槽上端安装有导热片和密封罐，所述密封罐内安装有记忆金属弹簧，所述记忆金属弹簧变形温度临界点为70℃，所述导热片与记忆金属弹簧相抵，所述记忆金属弹簧下端连接有密封活塞，所述密封罐底端开口上对应连接有两根连接管，所述外筒内壁上与内筒上端开口水平对应安装有两根液管，所述液管内滑动套设有悬浮活塞，且悬浮活塞上螺栓连接有一级磁块，所述内筒上端开口处安装有盖体，所述盖体下端焊接有弧面支撑壁，所述弧面支撑壁外壁上延伸开设有卡槽，所述弧面支撑壁内壁开设有滑腔，且弧面支撑壁内滑动内嵌有二级磁块，所述二级磁块上垂直焊接有连接板，且连接板上螺栓连接有密封盖板。
[0007]优选地，所述连接管与液管均位于空腔内，且连接管采用L型结构，所述连接管远离密封罐的一端与液管底端相连通。
[0008]优选地，所述密封罐、连接管与液管内均灌装有溶液，且密封活塞与悬浮活塞上端填充有压缩气体。
[0009]优选地，所述弧面支撑壁采用中空结构，且二级磁块滑动内嵌于弧面支撑壁内，所述二级磁块与连接板连接段滑动贯穿滑腔。
[0010]优选地，所述弧面支撑壁外壁上延伸开设的卡槽与内筒上端开口卡合连接，且二级磁块与一级磁块磁性相吸，所述一级磁块与二级磁块始终处于同一水平线上。
[0011]优选地，所述密封盖板采用圆盘结构，且密封盖板滑动套设于弧面支撑壁内，所述密封盖板外径等于内筒开口内径，所述连接板采用弧面结构。
[0012]与现有技术相比，本发明具备以下优点：
[0013]1、本发明在内筒底端中安装密封罐，通过连接管使液管与密封罐相连通，形成一个传动系统；利用内筒中燃烧产生热量使记忆金属弹簧产生形态收缩变化，以带动密封活塞对溶液进行吸附，使溶液向密封罐内流动，使得悬浮活塞带动一级磁块下移，利用一级磁块与二级磁块之间的相互吸附力带动密封盖板下移，以实现对内筒的密封，隔绝火源与氧气的连通，在缺乏燃烧条件的情况下终止燃烧。
[0014]2、本发明通过外筒和内筒双层结构设计，且在内筒上端开口卡合安装盖体，便于对筒垃圾筒整体进行简易便捷的拆装操作；利用在内筒内部安装导热片与记忆金属弹簧，有助于对内筒中的燃烧进行快速感知，且便于对内筒中燃烧所产生的热量进行高速吸收，有助于快速触发密封盖板的开关；在密封结构中灌注溶液，避免溶液流失，使得密封盖板开关与传动系统能够反复使用，从而减少日常维护管理的人工成本。
[0015]综上所述，本发明通过双层结构设置垃圾筒，利用内筒中燃烧所产生的热量使得记忆金属弹簧受热发生形态收缩变化，利用密封活塞带动溶液流动，通过溶液在传动系统中流动所造成的高度变化从而使一级磁块带动二级磁块进行同步运动，实现密封盖板从弧面支撑壁向内筒中移动，利用密封盖板实现对内筒开口的密封，以断绝氧气供应达到灭火的目的。
附图说明

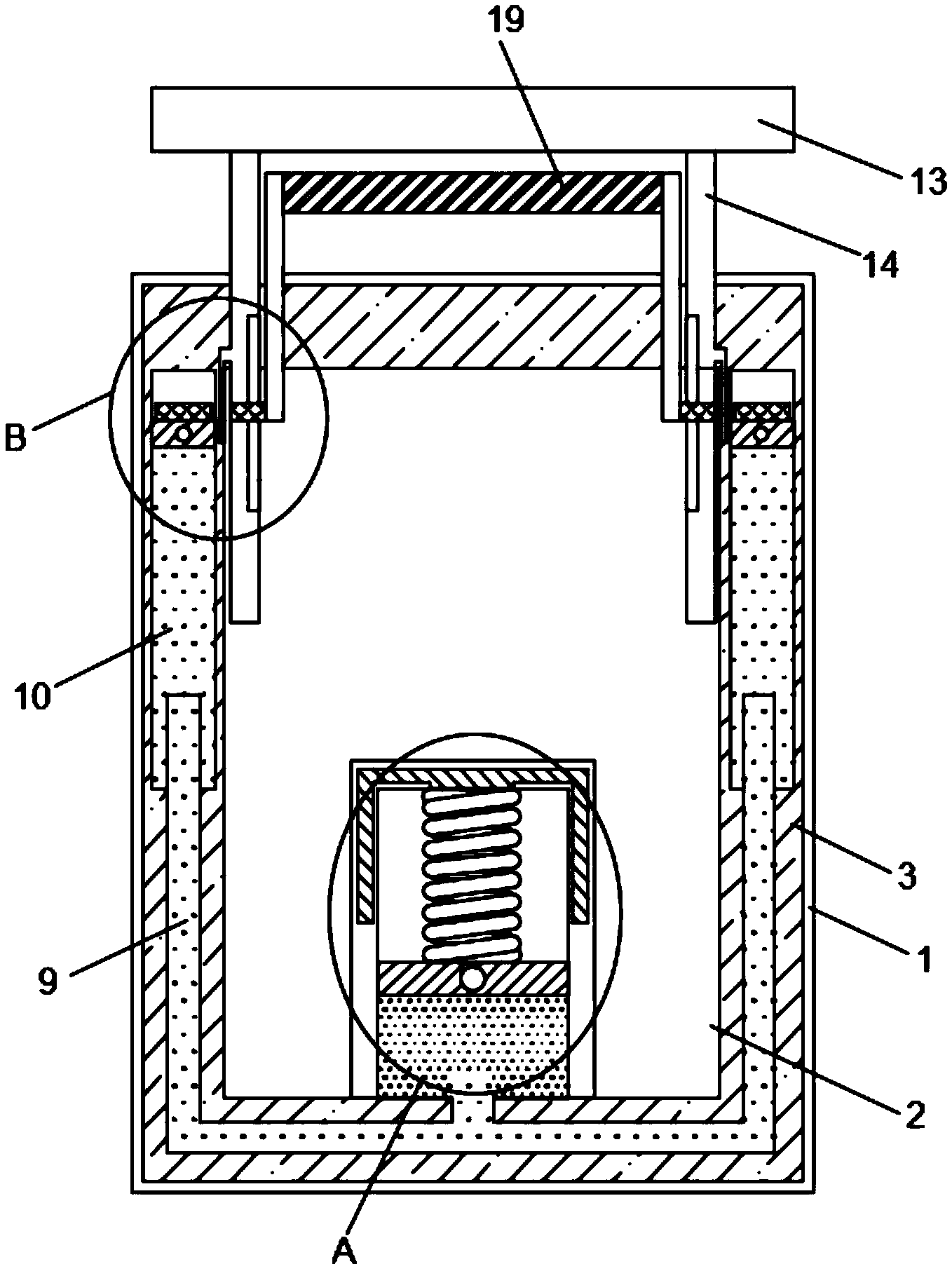

[0016]图1为本发明提出的一种隔绝式阻燃垃圾筒的结构示意图；
[0017]图2为本发明提出的一种隔绝式阻燃垃圾筒的A部分结构放大图；
[0018]图3为本发明提出的一种隔绝式阻燃垃圾筒的B部分结构放大图；
[0019]图4为本发明提出的一种隔绝式阻燃垃圾筒的盖体安装结构侧视图。
[0020]图中：1外筒、2内筒、3空腔、4柱槽、5导热片、6密封罐、7 记忆金属弹簧、8密封活塞、9连接管、10液管、11悬浮活塞、12 一级磁块、13盖体、14弧面支撑壁、15卡槽、16滑腔、17二级磁块、18连接板、19密封盖板。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0022]参照图1-4，一种隔绝式阻燃垃圾筒，包括外筒1与内筒2，内筒2套设于外筒1中，且外筒1与内筒2之间留有空腔3，内筒2底端凹设有柱槽4，柱槽4开口向下，柱槽4上端安装有导热片5和密封罐6，导热片5采用硅脂材料，-50℃—+230℃的温度下长期保持使用时脂膏状态，具有优异的导热性，作为导热媒介，能够对内筒2 上的热量进行快速吸收，并将热量传递给记忆金属弹簧7，密封罐6 内安装有记忆金属弹簧7，记忆金属弹簧7变形温度临界点为70℃，当导热片5使记忆金属弹7的温度达到70℃时，则可使记忆金属弹簧7发生缩合形态变化，导热片5与记忆金属弹簧7相抵，记忆金属弹簧7采用镍钛合金材质，通过镍钛含量占比设定特定温度，使记忆合金弹簧7在达到特定温度时发生收缩形态变化，记忆金属弹簧7下端连接有密封活塞8，密封罐6底端开口上对应连接有两根连接管9，外筒1内壁上与内筒2上端开口水平对应安装有两根液管10，液管 10内滑动套设有悬浮活塞11，且悬浮活塞11上螺栓连接有一级磁块 12，内筒2上端开口处安装有盖体13，盖体13下端焊接有弧面支撑壁14，弧面支撑壁14外壁上延伸开设有卡槽15，弧面支撑壁14内壁开设有滑腔16，滑腔16用于为二级磁块17与连接板18的上下移动进行限位支撑作用，同时可使二级磁块17放置于中空的弧面支撑壁14内，避免垃圾投放对二级磁块17造成影响，且弧面支撑壁14 内滑动内嵌有二级磁块17，二级磁块17上垂直焊接有连接板18，且连接板18上螺栓连接有密封盖板19。
[0023]进一步说明：该垃圾筒整体结构采用铝合金材质构成，且铝合金中含有定量的铜锰合金，铜材质可提高再结晶温度并形成强化相 CuA12；锰材质可减小固溶体分解倾向和强化相在高温下长大的倾向，有利于提升铝合金材质的结构稳定性，重要的是，能够有效提升垃圾桶的耐火耐热性能，避免垃圾燃烧时造成垃圾筒变形损坏，其中外筒1、内筒2、盖体13、密封盖板19与弧面支撑壁14均采用铝合金材质。
[0024]连接管9与液管10均位于空腔3内，且连接管9采用L型结构，连接管9远离密封罐6的一端与液管10底端相连通，密封罐6、连接管9与液管10内均灌装有溶液，溶液对悬浮活塞11具有支撑限位作用，且可带动密封活塞8与悬浮活塞11同步运动，且密封活塞8 与悬浮活塞11上端填充有压缩气体，通过压缩气体有助于避免溶液通过密封活塞8与悬浮活塞11，有助于实现密封罐6与液管10的压强稳定。
[0025]值得注意的是：溶液可选择DCW次氯酸溶液，该类溶液具有优异的稳定性，蒸发率及挥发率极低，有助于降低传动系统内的溶液补充频率，而且能够提高密封活塞8与悬浮活塞11的运动平稳定性。
[0026]弧面支撑壁14采用中空结构，且二级磁块17滑动内嵌于弧面支撑壁14内，二级磁块17与连接板18连接段滑动贯穿滑腔16，弧面支撑壁14外壁上延伸开设的卡槽15与内筒2上端开口卡合连接，便于对盖体13与密封盖板19从垃圾筒中拆装，且二级磁块17与一级磁块12磁性相吸，一级磁块12与二级磁块17始终处于同一水平线上。
[0027]需要注意的是：为了保证一级磁块12对二级磁块17的吸附与带动作用，可使一级磁块12对二级磁块17的磁性吸附力大于二级磁块 17对一级磁块12的磁性吸附力。
[0028]密封盖板19采用圆盘结构，且密封盖板19滑动套设于弧面支撑壁14内，密封盖板19外径等于内筒2开口内径，连接板18采用弧面结构，有助于更高程度地对内筒2开口进行密闭，从而减少外界氧气的进入。
[0029]本发明可通过以下操作步骤实现其功能原理：
[0030]第一步：实现内筒2在外筒1中的安装，将内筒2平稳放置在外筒1中，使柱槽4实现对导热片5与密封罐6的套设，并使导热片5 与柱槽4内壁相抵。
[0031]第二步：将盖体13下端的弧面支撑壁14与内筒2上端开口相对应，并使卡槽15垂直卡合在内筒2开口上，此时，密封盖板19在重力作用与弧面支撑壁14的共同支撑作用力下，使得二级磁块17在中空的弧面支撑壁14内向下滑动，当二级磁块17与一级磁块12处于同一水平面上时，二者相互吸引，二级磁块17停止滑动，密封盖板 19位于内筒2开口上方。
[0032]初始状态下：记忆金属弹簧7处于常温延伸结构，对密封活塞8 进行挤压，使得溶液在液管10中的高度较高，实现对悬浮活塞11级一级磁块12的支撑限位，进一步为二级磁块17与密封盖板19提供支撑限位作用。
[0033]第三步：在垃圾投放过程中，内筒2中经常投放有大量易燃的纸张或丝绵制品，该类物品燃点低，在氧气充足的情况下，与带有火源的烟蒂或存有少量瓦斯的打火机进行接触时，极易被点燃进行充分燃烧。当内筒2中的易燃物品产生明火燃烧时，导致产生大量热量，在此过程中，柱槽4内的导热片5与柱槽4及内筒2接触时吸收大量的热量，并将热量快速传递给记忆金属弹簧7。
[0034]第四步：由镍钛合金材质制成的金属弹簧在达到其变形所需的临界点温度时，使得记忆金属弹簧7开始发生收缩形态变化；当记忆金属弹簧7收缩后，其长度变短，从而提供对密封活塞8进行向上提拉的作用力。
[0035]进一步说明：记忆金属弹簧7升温变形长度可达原来的30％-35％，此时，记忆金属弹簧7的自身弹力难以负荷溶液所造成的支撑作用力，使得连接管9与液管10内的溶液向密封罐6内移动，从而使液管10内的溶液高度得以下移。
[0036]第五步：密封活塞8受到记忆金属弹簧7向上运动的作用力影响，从而对溶液进行吸附，使连接管9与液管10中的溶液向密封罐6运动，使得液管10中的溶液高度不断降低，同时，悬浮活塞11带动一级磁块12在液管10中向下移动。
[0037]第六步：一级磁块12随着悬浮活塞11向下移动，同时其自身与二级磁块17之间存在相互吸引的作用力，从而带动二级磁块17以弧面支撑壁14为支点向下运动，在此过程中，二级磁块17通过连接板 18带动密封盖板19在弧面支撑壁14中向下移动。
[0038]第七步：当记忆金属弹簧7恢复原状即收缩至最短时，密封活塞 8与溶液停止运动，悬浮活塞11与一级磁块12也停止运动，二级磁块17在一级磁块12的吸附作用下，使得密封盖板19运动至内筒2 开口处，并对内筒2的开口进行堵塞密封，以隔绝外界氧气向内筒2 中流动，使得内筒2中的燃烧缺乏氧气供应，从而停止燃烧。
[0039]当维护人员到达现场时，对垃圾筒进行适当降温冷却措施，使得内筒2中的温度降低，使得记忆金属弹簧7在温度降低后恢复至延伸状态，从而对密封活塞8与溶液进行挤压，使得液管10中的高度升高，悬浮活塞11与一级磁块12上移，进一步带动二级磁块17与密封盖板19上移，停止对内筒2的密封，并通过拆解盖体13与内筒2，对内筒2中的燃烧物进行清理。
[0040]更进一步地说明：当记忆金属弹簧7的温度降低时，使得记忆金属弹簧7的弹力增加，此时密封罐6内的溶液所提供的支撑作用力小于记忆金属弹簧7的弹性挤压作用力，从而使密封罐6内的溶液分别向两根液管10流动，而两根液管10内的溶液高度始终处于同一水平向上，从而对悬浮活塞11与一级磁块12进行水平的支撑。
[0041]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
