本发明属于医疗领域，尤其是涉及一种具有透气效果的拐杖及其使用方法，所述拐杖包括支撑把，支撑把内设有第一空腔，第一空腔的侧壁上设有多个与外界连通的第一透气孔，支撑把下端两侧均固定连接有支撑块，支撑块的下端面设有凹槽，第一空腔通过连接管与凹槽相连通，连接管的下端固定连接有伸缩管，凹槽内设有支撑杆，伸缩管的下端与支撑杆的上端固定连接，支撑杆内设有三通阀，三通阀的第一排气端通过第一排气通道与凹槽相连通，凹槽的侧壁上设有第一排气口，第一排气口内安装有控制阀，两根支撑杆之间固定连接有握持把，握持把内设有第二空腔。本发明可根据不但具备较好的透气性，减轻病人的痛苦，而且方便对其长度进行调节，使用方便。

权利要求

1.一种具有透气效果的拐杖，包括支撑把(1)，其特征在于，所述支撑把(1)内设有第一空腔(2)，所述第一空腔(2)的侧壁上设有多个与外界连通的第一透气孔(3)，所述支撑把(1)下端两侧均固定连接有支撑块(33)，所述支撑块(33)的下端面设有凹槽(5)，所述第一空腔(2)通过连接管(6)与凹槽(5)相连通，所述连接管(6)的下端固定连接有伸缩管(7)，所述凹槽(5)内设有支撑杆(8)，所述伸缩管(7)的下端与支撑杆(8)的上端固定连接，所述支撑杆(8)内设有三通阀(9)，所述三通阀(9)的第一排气端通过第一排气通道(10)与凹槽(5)相连通，所述凹槽(5)的侧壁上设有第一排气口(11)，所述第一排气口(11)内安装有控制阀(12)，两根所述支撑杆(8)之间固定连接有握持把(13)，所述握持把(13)内设有第二空腔(14)，所述第二空腔(14)的侧壁上设有多个与外界连通的第二透气孔(15)，所述三通阀(9)的第二排气端通过连通机构分别与第二空腔(14)以及伸缩管(7)相连通，两根所述支撑杆(8)下端之间固定连接有支撑座(16)，所述支撑座(16)内设有第三空腔(17)，所述第三空腔(17)通过第一排气管(18)与三通阀(9)的进气端连通，所述第一排气管(18)内安装有第一单向阀(19)，所述第三空腔(17)的侧壁上设有进气口(20)，所述进气口(20)内安装有第二单向阀(21)，所述第三空腔(17)内设有密封板(22)，所述密封板(22)的下端固定连接有支撑柱(4)，所述支撑柱(4)的下端贯穿第三空腔(17)并固定连接有防滑座(23)，所述支撑柱(4)上设有复位机构；所述连通机构包括设置在支撑座(16)内的第四空腔(25)，所述三通阀(9)的第二排气端通过第二排气管(26)与第四空腔(25)相连通，所述第四空腔(25)的侧壁上设有第二排气口(27)，所述第二排气口(27)内安装有单向压力阀(28)，所述第二排气口(27)通过第三排气管(29)与伸缩管(7)相连通，所述第三排气管(29)的侧壁与第二空腔(14)相连通；所述复位机构包括套接在支撑柱(4)上的限位块(30)，所述支撑座(16)内设有与限位块(30)相对应的限位槽(31)，所述支撑杆(8)的外侧壁与凹槽(5)的内侧壁密封滑动连接。

2.根据权利要求1所述的具有透气效果的拐杖，其特征在于，所述连通机构包括第二排气通道(24)，所述第二排气通道(24)的两端分别与三通阀(9)的第二排气端以及伸缩管(7)相连通，所述第二排气通道(24)的侧壁与第二空腔(14)相连通。

3.根据权利要求1所述的具有透气效果的拐杖，其特征在于，所述支撑柱(4)上套设有弹簧(32)，所述弹簧(32)的上下两端分别与限位槽(31)以及限位块(30)相抵接触。

4.根据权利要求1所述的具有透气效果的拐杖，其特征在于，所述伸缩管(7)采用轻质金属合金，且伸缩管(7)的最大长度值小于凹槽(5)的深度值。

5.一种根据权利要求1-4中任一项所述的拐杖的使用方法，其特征在于：需要将拐杖伸长时，只需关闭控制阀(12)，并使两个三通阀(9)的第一排气端均处于连通状态，接着按压拐杖，使密封板(22)相对于第三空腔(17)向上移动，密封板(22)将第三空腔(17)内的空气向上挤压并依次通过第一排气管(18)、三通阀(9)和第一排气通道(10)进入密封的凹槽(5)内，使凹槽(5)内的气压增大，带动支撑杆(8)相对于支撑块(33)向下移动，从而使支撑把(1)和握持把(13)之间的距离增加，由于人体的身高一般与臂长呈正比，所以根据身高的不同，对支撑把(1)和握持把(13)之间的距离进行调节即可，调节至合适的高度后，使三通阀(9)的第一排气端处于关闭状态，此时凹槽(5)如同堵住出口的针管注射器，在气压的作用下，能够使支撑杆(8)与支撑块(33)处于相对不便的状态。

说明书

一种具有透气效果的拐杖及其使用方法

[0001]本申请是申请日为2018年05月22日，申请号为CN201810493542.5的发明名称为一种具有透气效果的拐杖的分案申请。

技术领域

[0002]本发明属于医疗领域，尤其是涉及一种具有透气效果的拐杖及其使用方法。

背景技术

[0003]拐杖是一种能够辅助行动不便的病人进行移动的支撑装置，现有的拐杖结构比较简单，一般由两个支撑部位组成，一个是支撑腋下的支撑把，而另一个是支撑手臂的握持把，由于病人在使用拐杖时，身体相当一部分的重量都会压在拐杖上，导致病人的身体与拐杖的支撑部位接触十分紧密，病人的手掌以及腋下，尤其是腋下部位始终与拐杖紧密接触，时间一长，容易导致病人皮肤溃烂，给病人带来较大的痛苦；另外，市场上常见的拐杖为了能够方便携带(例如放在车内)一般都具备伸缩功能，而现有的可伸缩拐杖一般都是通过机械零件实现伸缩功能，使现有的拐杖不但调节过程比较繁琐，病人很难独立完成，而且由于设有较多的机械零件，增加了拐杖的自重，为了保证拐杖的便携性，只能使用较为昂贵的轻质材料，增加成本。

[0004]为此，我们提出一种具有透气效果的拐杖来解决上述问题。

发明内容

[0005]本发明的目的是针对上述问题，提供一种可方便调节且透气效果较好的具有透气效果的拐杖。

[0006]为达到上述目的，本发明采用了下列技术方案：一种具有透气效果的拐杖，包括支撑把，所述支撑把内设有第一空腔，所述第一空腔的侧壁上设有多个与外界连通的第一透气孔，所述支撑把下端两侧均固定连接有支撑块，所述支撑块的下端面设有凹槽，所述第一空腔通过连接管与凹槽相连通，所述连接管的下端固定连接有伸缩管，所述凹槽内设有支撑杆，所述伸缩管的下端与支撑杆的上端固定连接，所述支撑杆内设有三通阀，所述三通阀的第一排气端通过第一排气通道与凹槽相连通，所述凹槽的侧壁上设有第一排气口，所述第一排气口内安装有控制阀，两根所述支撑杆之间固定连接有握持把，所述握持把内设有第二空腔，所述第二空腔的侧壁上设有多个与外界连通的第二透气孔，所述三通阀的第二排气端通过连通机构分别与第二空腔以及伸缩管相连通，两根所述支撑杆下端之间固定连接有支撑座，所述支撑座内设有第三空腔，所述第三空腔通过第一排气管与三通阀的进气端连通，所述第一排气管内安装有第一单向阀，所述第三空腔的侧壁上设有进气口，所述进气口内安装有第二单向阀，所述第三空腔内设有密封板，所述密封板的下端固定连接有支撑柱，所述支撑柱的下端贯穿第三空腔并固定连接有防滑座，所述支撑柱上设有复位机构。

[0007]在上述的具有透气效果的拐杖中，所述连通机构包括第二排气通道，所述第二排气通道的两端分别与三通阀的第二排气端以及伸缩管相连通，所述第二排气通道的侧壁与第二空腔相连通。

[0008]在上述的具有透气效果的拐杖中，所述连通机构包括设置在支撑座内的第四空腔，所述三通阀的第二排气端通过第二排气管与第四空腔相连通，所述第四空腔的侧壁上设有第二排气口，所述第二排气口内安装有单向压力阀，所述第二排气口通过第三排气管与伸缩管相连通，所述第三排气管的侧壁与第二空腔相连通。

[0009]在上述的具有透气效果的拐杖中，所述复位机构包括套接在支撑柱上的限位块，所述支撑座内设有与限位块相对应的限位槽，所述支撑柱上套设有弹簧，所述弹簧的上下两端分别与限位槽以及限位块相抵接触。

[0010]在上述的具有透气效果的拐杖中，所述支撑杆的外侧壁与凹槽的内侧壁密封滑动连接。

[0011]在上述的具有透气效果的拐杖中，所述伸缩管采用轻质金属合金，且伸缩管的最大长度值小于凹槽的深度值。

[0012]与现有的技术相比，本具有透气效果的拐杖的优点在于：

[0013]1、本发明通过设置弹簧、密封板和单向阀，不但使拐杖具备较好的减震性能，还可以利用拐杖在压缩弹簧的同时推动密封板移动，产生气流，气流通过多个透气孔传导至支撑把和握持把处，使病人的腋下以及手掌处的通风性增加，减少病人的痛苦。

[0014]2、本发明通过设置密闭的第二空腔，可以通过向第二空腔内充气或者排气，达到对拐杖进行伸缩的效果，使拐杖方便使用和携带，另外，由于是通过气体调节，不但噪音较小，而且损耗较低。

[0015]3、本发明通过设置三通阀，可以将密封板在第三空腔内移动排出的气体用于拐杖的伸缩或透气，且两个过程都只需持续向下按压即可，操作难度低，使用较方便。

[0016]4、本发明通过设置第四空腔和单向压力阀，能够对气体进行存储加压，使透气孔处排出的气流更加强劲，透气效果更佳。

[0017]5、本发明内设有多处空腔，且机械零件较少，使整个拐杖重量轻，方便携带。

附图说明

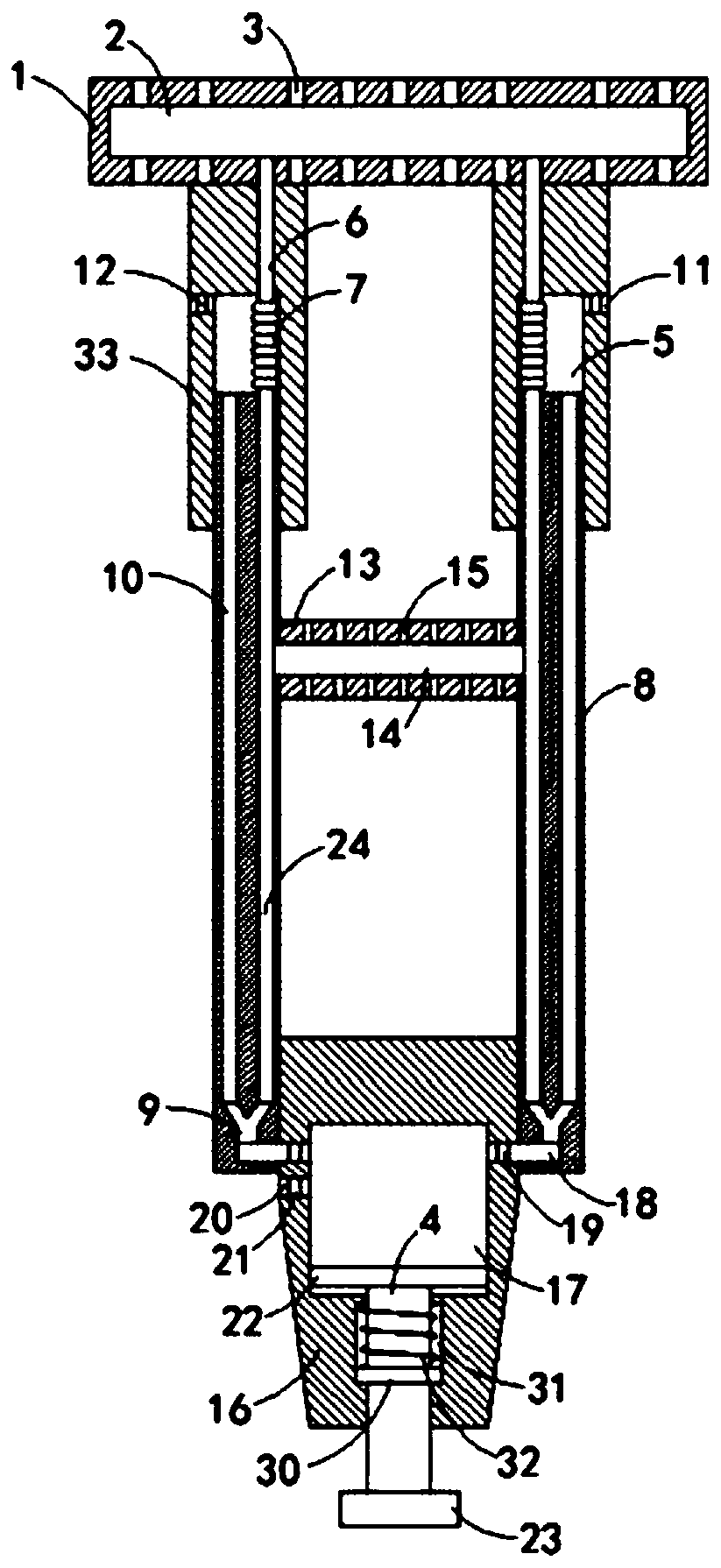

[0018]图1是本发明提供的一种具有透气效果的拐杖的实施例1的结构透视图；

[0019]图2是图1的外部结构示意图；

[0020]图3是本发明提供的一种具有透气效果的拐杖的实施例2的结构透视图。

[0021]图中，1支撑把、2第一空腔、3第一透气孔、4支撑柱、5凹槽、6连接管、7伸缩管、8支撑杆、9三通阀、10第一排气通道、11第一排气口、12控制阀、13握持把、14第二空腔、15第二透气孔、16支撑座、17第三空腔、18第一排气管、19第一单向阀、20进气口、21第二单向阀、22密封板、23防滑座、24第二排气通道、25第四空腔、26第二排气管、27第二排气口、28单向压力阀、29第三排气管、30限位块、31限位槽、32弹簧、33支撑块。

具体实施方式

[0022]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0023]实施例1

[0024]如图1-2所示，一种具有透气效果的拐杖，包括支撑把1，支撑把1内设有第一空腔2，第一空腔2的侧壁上设有多个与外界连通的第一透气孔3，多个第一透气孔3在支撑把1上呈中间密两边疏分布，使第一透气孔3集中于病人腋下的正下方，达到更好的透气效果，且支撑把1下端两侧均固定连接有支撑块33，支撑块33的下端面设有凹槽5，第一空腔2通过连接管6与凹槽5相连通，连接管6的下端固定连接有伸缩管7，需要说明的是，伸缩管7采用轻质金属合金如铝锂合金等，金属材质的伸缩管7可以在凹槽5处于密封状态时，不会受到挤压产生变形，且伸缩管7的最大长度值小于凹槽5的深度值，使得伸缩管7能够对支撑杆8的位置进行限位，防止其滑出凹槽5内，凹槽5内设有支撑杆8，需要注意的是，支撑杆8的外侧壁与凹槽5的内侧壁密封滑动连接，伸缩管7的下端与支撑杆8的上端固定连接，支撑杆8内设有三通阀9，三通阀9的第一排气端通过第一排气通道10与凹槽5相连通，凹槽5的侧壁上设有第一排气口11，第一排气口11内安装有控制阀12，当需要将凹槽5内的气体排出时，将控制阀12打开即可。

[0025]本发明中，两根支撑杆8之间固定连接有握持把13，握持把13内设有第二空腔14，第二空腔14的侧壁上设有多个与外界连通的第二透气孔15，三通阀9的第二排气端通过连通机构分别与第二空腔14以及伸缩管7相连通，两根支撑杆8下端之间固定连接有支撑座16，支撑座16内设有第三空腔17，第三空腔17通过第一排气管18与三通阀9的进气端连通，第一排气管18内安装有第一单向阀19，第一单向阀19允许气体从第三空腔17内单向流出，第三空腔17的侧壁上设有进气口20，进气口20内安装有第二单向阀21，第二单向阀21允许气体从进气口20单向流入，第三空腔17内设有密封板22，密封板22的下端固定连接有支撑柱4，支撑柱4的下端贯穿第三空腔17并固定连接有防滑座23，支撑柱4上设有复位机构，具体的，复位机构包括套接在支撑柱4上的限位块30，支撑座16内设有与限位块30相对应的限位槽31，支撑柱4上套设有弹簧32，弹簧32的上下两端分别与限位槽31以及限位块30相抵接触。

[0026]本发明需要将拐杖伸长时，只需关闭控制阀12，并使两个三通阀9的第一排气端均处于连通状态，接着按压拐杖，使密封板22相对于第三空腔17向上移动，密封板22将第三空腔17内的空气向上挤压并依次通过第一排气管18、三通阀9和第一排气通道10进入密封的凹槽5内，使凹槽5内的气压增大，带动支撑杆8相对于支撑块33向下移动，从而使支撑把1和握持把13之间的距离增加，值得一提的是，由于人体的身高一般与臂长呈正比，所以根据身高的不同，对支撑把1和握持把13之间的距离进行调节即可，调节至合适的高度后，使三通阀9的第一排气端处于关闭状态，此时凹槽5如同堵住出口的针管注射器，在气压的作用下，能够使支撑杆8与支撑块33处于相对不便的状态。

[0027]本发明中需要将拐杖进行收缩时，打开控制阀12，并向下按压支撑把1，将凹槽5内的气体排出，最后关闭控制阀12，使凹槽5处于密封状态，在气压的作用下，很难将支撑杆8从凹槽5内拔出，能够对拐杖进行较好地锁定。

[0028]本实施例中，连通机构包括第二排气通道24，第二排气通道24的两端分别与三通阀9的第二排气端以及伸缩管7相连通，第二排气通道24的侧壁与第二空腔14相连通。

[0029]本发明正常使用时，将控制阀12关闭、使三通阀9的第二排气端处于导通状态，此时密封板22排出的气体会直接排入第二排气通道24内，一方面气体进入第二空腔14，再从第二透气孔15内排出，增加病人手掌的透气性；另一方面气体进入第一空腔2，再从第一透气孔3内排出，增加病人腋下的透气性，减轻病人的痛苦。

[0030]实施例2

[0031]如图3所示，本实施例中，连通机构包括设置在支撑座16内的第四空腔25，三通阀9的第二排气端通过第二排气管26与第四空腔25相连通，第四空腔25的侧壁上设有第二排气口27，第二排气口27内安装有单向压力阀28，第二排气口27通过第三排气管29与伸缩管7相连通，第三排气管29的侧壁与第二空腔14相连通。

[0032]本实施例中，当气体顺着第二排气管26进入第四空腔25内时，在单向压力阀28和第一单向阀19的作用下，使气体在第四空腔25内汇集积累，随着气压慢慢增大，直到大于单向压力阀28的临界值，气体将单向压力阀28顶开，并以一个较高的流速从第一透气孔3和第二透气孔15内流出。

[0033]本实施例相较于实施例1，其优点在于：产生的气流流速更高，给病人的感觉更强烈，而且能够将少量堵塞在第一透气孔3和第二透气孔15内的污垢清除，避免发生堵塞的现象。

[0034]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
