本发明公开了便捷式淋浴装置，包括底座，所述底座通过螺纹胶管与踏板连接，所述螺纹胶管一端与所述底座胶合连接，所述螺纹胶管远离所述底座的一端与所述踏板胶合连接；所述底座与所述踏板之间设置有第一弹簧，所述第一弹簧至少设置为一个。本发明设计的一种便捷式淋浴装置通过通水管道与水管连接，泳客将脚踏在踏板上的脚垫上，下压踏板，踏板压动压动板向下转动，带动球阀转动，使水管内的水流从喷洒孔喷出，对泳客身体进行淋浴，通过此装置可以省去设置淋浴装置的巨大费用，不需对淋浴场所进行维护和清洁，也避免了泳客在淋浴场所发生打滑跌倒等事故，在进行野外游玩时也可方便携带。

权利要求

1.便捷式淋浴装置，包括底座(1)，其特征在于，所述底座(1)通过螺纹胶管(2)与踏板(3)连接，所述螺纹胶管(2)一端与所述底座(1)胶合连接，所述螺纹胶管(2)远离所述底座(1)的一端与所述踏板(3)胶合连接；所述底座(1)与所述踏板(3)之间设置有第一弹簧(4)，所述第一弹簧(4)至少设置为一个。

2.根据权利要求1所述的便捷式淋浴装置，其特征在于，所述底座(1)靠近所述踏板(3)的一面开设有开槽(11)，所述开槽(11)的侧壁上固定连接有第二弹簧(12)，所述第二弹簧(12)远离所述开槽(11)侧壁的一端与滑块(13)固定连接，所述滑块(13)上方设置有挡板(14)，所述挡板(14)与底座(1)为一体式设计，所述底座(1)上开设有排水渠(6)。

3.根据权利要求2所述的便捷式淋浴装置，其特征在于，所述滑块(13)远离所述第二弹簧(12)的一端与转动板(15)转动连接，所述滑块(13)通过转轴与所述转动板(15)转动连接，所述转动板(15)远离所述滑块(13)的一端与压动板(16)滑动连接。

4.根据权利要求3所述的便捷式淋浴装置，其特征在于，所述压动板(16)开设有滑动槽(161)，所述转动板(15)远离所述滑块(13)的一端设置在所述滑动槽(161)内，所述压动板(16)一端与球阀(17)固定连接。

5.根据权利要求4所述的便捷式淋浴装置，其特征在于，所述球阀(17)设置在球阀孔道(18)中，所述球阀(17)上固定设置有固定轴(171)，所述固定轴(171)穿过所述球阀孔道(18)与所述压动板(16)固定连接。

6.根据权利要求5所述的便捷式淋浴装置，其特征在于，所述球阀孔道(18)内设置有通水管道(19)，所述通水管道(19)与所述底座(1)的外壁相通，所述通水管道(19)远离所述底座(1)外壁的一端紧贴所述球阀(17)表面，所述通水管道(19)管道口与所述球阀(17)连接处设置有橡胶垫。

7.根据权利要求1所述的便捷式淋浴装置，其特征在于，所述踏板(3)顶面设置有喷洒孔(31)，所述喷洒孔(31)呈环型阵列排列，所述喷洒孔(31)中间设置有脚垫(32)。

8.根据权利要求3所述的便捷式淋浴装置，其特征在于，所述踏板(3)与所述压动板(16)接触部位设计呈水平夹角45°，且接触部位胶合有一层橡胶垫。

9.根据权利要求4所述的便捷式淋浴装置，其特征在于，所述球阀孔道(18)螺纹连接有分流装置(5)，所述分流装置(5)包括管头(51)，所述管头(51)与所述球阀孔道(18)螺纹连接，所述管头(51)上固定设置有分流管道(52)，所述分流管道(52)远离所述管头(51)的一端固定设置有喷洒孔连接头(53)。

说明书

便捷式淋浴装置

技术领域

[0001]本发明涉及游泳健身器械技术领域，尤其涉及便捷式淋浴装置。

背景技术

[0002]游泳运动是男女老幼都喜欢的体育项目之一，为了让泳客能享受到更好的服务，很多泳池工作人员会提醒泳客先淋浴再下水游泳，下水前先淋浴一下，既可以把身上的汗水冲洗掉，又能有效地预防泳池里的病菌，而化妆品、防晒霜本身就属于化学工业产品，很容易对泳池水质产生影响；游泳时水温一般都会低于体温，可能会患感冒，所以下水之前要先淋浴，使身体充分适应水温，淋浴可以使身体的热量散发出去一些，然后在做一些准备就可以下水游泳了；氯是泳池消毒产品挥发后的产物，可以吸附在皮肤和头发上，不容易摆脱，在某些情况下对人身体产生危害，如果在游泳前先淋浴一下，用含无害的自来水提前饱和下吸水较多的头发和皮肤，再进入泳池，氯的依附会显著减少。

[0003]目前的游泳场所都设置有淋浴池，本发明针对户外游泳场所和不便设置淋浴池的游泳场所发明的一种便捷式淋浴装置。

发明内容

[0004]本发明的目的是为了解决上述的问题，而提出的便捷式淋浴装置。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]便捷式淋浴装置，包括底座，所述底座通过螺纹胶管与踏板连接，所述螺纹胶管一端与所述底座胶合连接，所述螺纹胶管远离所述底座的一端与所述踏板胶合连接；所述底座与所述踏板之间设置有第一弹簧，所述第一弹簧至少设置为一个。

[0007]优选地，所述底座靠近所述踏板的一面开设有开槽，所述开槽的侧壁上固定连接有第二弹簧，所述第二弹簧远离所述开槽侧壁的一端与滑块固定连接，所述滑块上方设置有挡板，所述挡板与底座为一体式设计，所述底座上开设有排水渠。

[0008]优选地，所述滑块远离所述第二弹簧的一端与转动板转动连接，所述滑块通过转轴与所述转动板转动连接，所述转动板远离所述滑块的一端与压动板滑动连接。

[0009]优选地，所述压动板开设有滑动槽，所述转动板远离所述滑块的一端设置在所述滑动槽内，所述压动板一端与球阀固定连接。

[0010]优选地，所述球阀设置在球阀孔道中，所述球阀上固定设置有固定轴，所述固定轴穿过所述球阀孔道与所述压动板固定连接。

[0011]优选地，所述球阀孔道内设置有通水管道，所述通水管道与所述底座的外壁相通，所述通水管道远离所述底座外壁的一端紧贴所述球阀表面，所述通水管道管道口与所述球阀连接处设置有橡胶垫。

[0012]优选地，所述踏板顶面设置有喷洒孔，所述喷洒孔呈环型阵列排列，所述喷洒孔中间设置有脚垫。

[0013]优选地，所述踏板与所述压动板接触部位设计呈水平夹角45°，且接触部位胶合有一层橡胶垫。

[0014]优选地，所述球阀孔道螺纹连接有分流装置，所述分流装置包括管头，所述管头与所述球阀孔道螺纹连接，所述管头上固定设置有分流管道，所述分流管道远离所述管头的一端固定设置有喷洒孔连接头。

[0015]与现有技术相比，本发明具备以下优点：

[0016]本发明设计的一种便捷式淋浴装置通过通水管道与水管连接，泳客将脚踏在踏板上的脚垫上，下压踏板，踏板压动压动板向下转动，带动球阀转动，使水管内的水流通过分流装置从喷洒孔喷出，对泳客身体进行淋浴，装置从下而上对人体进行喷洒，尤其对脚部进行清洗，脚上往往会带有许多污垢没有得到有效清洁会污染泳池水体，装置从下而上喷洒能够对脚部进行有效清洁；本装置使用方便，泳客无需进入淋浴场所进行淋浴再去泳池，本装置可当作地板安装在通道地面，泳客在进入泳池前进入通道踩在本装置上即可喷水淋浴，省时省力，也避免了泳客在淋浴场所发生打滑跌倒等事故。

附图说明

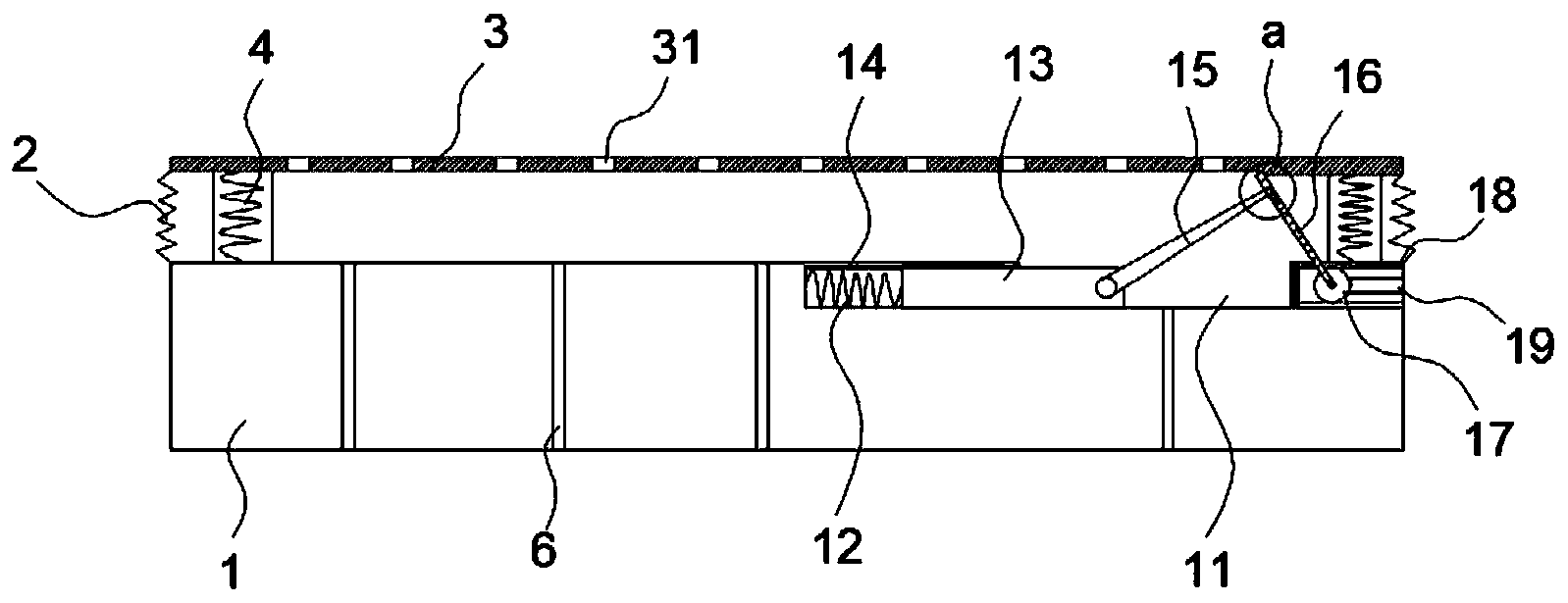

[0017]图1为本发明提出的便捷式淋浴装置的结构示意图；

[0018]图2为本发明提出的便捷式淋浴装置的俯视图；

[0019]图3为本发明中的球阀与压动板的连接示意图；

[0020]图4为本发明中a部分的结构放大示意图。

[0021]图5为本发明中分流装置的结构示意图。

[0022]图中：1底座、11开槽、12第二弹簧、13滑块、14挡板、15转动板、16压动板、161滑动槽、17球阀、171固定轴、18球阀孔道、19通水管道、2螺纹胶管、3踏板、31喷洒孔、32脚垫、4第一弹簧、5分流装置、51管头、52分流管道、53喷洒孔连接头、6排水渠。

具体实施方式

[0023]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0024]参照图1，淋浴装置包括底座1，底座1通过螺纹胶管2与踏板3连接，螺纹胶管2一端与底座1胶合连接，螺纹胶管2远离底座1的一端与踏板3胶合连接；底座1与踏板3之间设置有第一弹簧4，第一弹簧4至少设置为一个；底座1靠近踏板3的一面开设有开槽11，开槽11的侧壁上固定连接有第二弹簧12，第二弹簧12远离开槽11侧壁的一端与滑块13固定连接，滑块13上方设置有挡板14，挡板14与底座1为一体式设计，底座1上开设有排水渠6；滑块13远离第二弹簧12的一端与转动板15转动连接，滑块13通过转轴与转动板15转动连接，转动板15远离滑块13的一端与压动板16滑动连接。

[0025]参照图1和图3，球阀17设置在球阀孔道18中，球阀17上固定设置有固定轴171，固定轴171穿过球阀孔道18与压动板16固定连接；球阀孔道18内设置有通水管道19，通水管道19与底座1的外壁相通，通水管道19远离底座1外壁的一端紧贴球阀17表面，通水管道19管道口与球阀17连接处设置有橡胶垫。

[0026]参照图2，踏板3顶面设置有喷洒孔31，喷洒孔31呈环型阵列排列，喷洒孔31中间设置有脚垫32。

[0027]参照图1和图4，压动板16开设有滑动槽161，转动板15远离滑块13的一端设置在滑动槽161内，压动板16一端与球阀17固定连接；踏板3与压动板16接触部位设计呈水平夹角45°，且接触部位胶合有一层橡胶垫。

[0028]参照图5，所述球阀孔道18螺纹连接有分流装置5，所述分流装置5包括管头51，所述管头51与所述球阀孔道18螺纹连接，所述管头51上固定设置有分流管道52，所述分流管道52远离所述管头51的一端固定设置有喷洒孔连接头53，喷洒孔连接头53与喷洒孔31螺纹连接，喷洒孔连接头53与喷洒孔31为间隔连接，未连接有喷洒孔连接头53的喷洒孔31将踏板上的积水从排水渠6中排出，防止装置产生积水现象；通水管道19的水流通过分流装置5分流至各分流管道52从喷洒孔31中喷出，分流装置5避免通水管道19流出的水累积在底座1与踏板3之间的空腔内造成踏板3向下踩压造成阻碍。

[0029]本发明使用时泳客将脚踩在脚垫32上，人体的重量使踏板3下压第一弹簧4，踏板3向下压动压动板16，压动板16向下转动带动转动板15推动滑块13压缩第二弹簧12，压动板16与球阀17固定连接，压动板16向下转动带动球阀17转动，从而打开通水管道19，通水管道19的水流通过分流装置5分流至各分流管道52从喷洒孔31中喷出，对人体进行淋浴，完成淋浴过程；当泳客从踏板3上下来的时候，由于第二弹簧12的弹性势能推动滑块13带动转动板15使压动板16复位，从而关闭球阀17。

[0030]提供之前的描述是为了使本领域任何技术人员均能够实践本文中所描述的各种方面。对这些方面的各种修改将容易为本领域技术人员所明白，并且在本文中所定义的普适原理可被应用于其他方面。因此，权利要求并非旨在被限定于本文中所示的方面，而是应被授予与语言上的权利要求相一致的全部范围，其中对要素的单数形式的引述除非特别声明，否则并非旨在表示“有且仅有一个”，而是“一个或多个”。本文使用术语“示例性”意指“用作示例、实例或解说”。本文中描述为“示例性”的任何方面不必被解释成优于或胜过其他方面。除非特别另外声明，否则术语“一些”指的是一个或多个。本公开通篇描述的各个方面的要素为本领域普通技术人员当前或今后所知的所有结构上和功能上的等效方案通过引述被明确纳入于此，且旨在被权利要求所涵盖。此外，本文中所公开的任何内容都并非旨在贡献给公众，无论这样的公开是否在权利要求书中被显式地叙述。没有任何权利要求元素应被解释为装置加功能，除非该元素是使用短语“用于......的装置”来明确叙述的。
