本发明公开了一种纺织品表面清洗装置，包括底座，所述底座的上端沿水平方向依次固定连接有第一支撑架、第一支撑板和第二支撑架，所述第一支撑架上沿竖直方向安装有叶轮和收布辊，所述叶轮与收布辊通过同步带传动连接，所述第二支撑架上转动连接有供布辊，所述第一支撑板的侧壁转动连接有两个滚筒刷，两个所述滚筒刷通过同步带传动连接。本发明利用外界水源带动叶轮转动产生的动能来带动收布辊转动，无需设置其它的驱动装置，不仅降低了清洗机构的复杂的程度，同时还有效的减少了能源的消耗；将刷洗后的水通过滤网过滤后储存在储水腔内，并在滑塞和滑腔内加压形成高压水，通过高压水对纺织品进行冲洗，提高清洗效率高，清洗质量较好。
权利要求
1.一种纺织品表面清洗装置，包括底座(1)，其特征在于，所述底座(1)的上端沿水平方向依次固定连接有第一支撑架(5)、第一支撑板(7)和第二支撑架(2)，所述第一支撑架(5)上沿竖直方向安装有叶轮(9)和收布辊(6)，所述叶轮(9)与收布辊(6)通过同步带传动连接，所述第二支撑架(2)上转动连接有供布辊(3)，所述第一支撑板(7)的侧壁转动连接有两个滚筒刷(8)，两个所述滚筒刷(8)通过同步带传动连接，其中一个所述滚筒刷(8)通过同步带与收布辊(6)传动连接，所述底座(1)的上端开设有集水槽(4)；所述供布辊(3)的侧壁同轴固定连接有第一齿轮(17)，所述第二支撑架(2)的侧壁转动连接有与第一齿轮(17)相啮合的第二齿轮(16)，所述底座(1)的中设有储水腔(10)，所述底座(1)的上端面开设有锥形槽(13)，所述锥形槽(13)与储水腔(10)连通，且连通处安装有仅允许水进入储水腔(10)内的第一单向阀(11)，所述底座(1)中开设有滑腔(20)，所述滑腔(20)内密封滑动连接有滑塞(23)，所述滑塞(23)上安装有仅允许水从下往上流动的第三单向阀(26)，所述滑腔(20)与储水腔(10)连通，且连通处安装有仅允许水从左往右流动的第二单向阀(24)，所述滑塞(23)的上端固定连接有滑塞杆(21)，所述滑塞杆(21)贯穿滑腔(20)，且滑塞杆(21)与滑腔(20)的连接处设有密封圈，所述第二齿轮(16)的侧壁转动连接有连接杆(18)，所述连接杆(18)远离第二齿轮(16)的一端转动连接在滑塞杆(21)的上端，所述底座(1)的右侧安装有与滑腔(20)上端部连通的三通管(22)，所述底座(1)的上端固定连接有第二支撑板(26)，所述第二支撑板(26)的侧壁固定连接有两根水管(15)，两根所述水管(15)的侧壁等间距倾斜设有多个喷头(14)，两根所述水管(15)均通过导管(19)与三通管(22)连接。
2.根据权利要求1所述的一种纺织品表面清洗装置，其特征在于，所述锥形槽(13)上安装有可拆卸式滤网(12)。
3.根据权利要求1所述的一种纺织品表面清洗装置，其特征在于，所述滚筒刷(8)的表面均布有刷毛。
说明书
一种纺织品表面清洗装置
技术领域
[0001]本发明涉及纺织器械技术领域，尤其涉及一种纺织品表面清洗装置。
背景技术
[0002]纺织设备是纺织工业的生产手段，其技术水平直接影响到纺织工业的发展，长时间使用纺织设备，会导致设备上堆积灰尘以及废弃棉絮等，从而影响纺织效果，需要对纺织品进行清洗。
[0003]由于现有的纺织清洗装置采用简单的冲洗方式，粘附在纺织品表面的灰尘以及废弃棉絮很难被冲洗掉，导致人们的工作时间增加，给纺织后续工序带来了极大的影响，同时现有的纺织清洗装置清洗后的水未能再次利用，造成了大量的水资源浪费，不利于环保。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种纺织品表面清洗装置。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种纺织品表面清洗装置，包括底座，所述底座的上端沿水平方向依次固定连接有第一支撑架、第一支撑板和第二支撑架，所述第一支撑架上沿竖直方向安装有叶轮和收布辊，所述叶轮与收布辊通过同步带传动连接，所述第二支撑架上转动连接有供布辊，所述第一支撑板的侧壁转动连接有两个滚筒刷，两个所述滚筒刷通过同步带传动连接，其中一个所述滚筒刷通过同步带与收布辊传动连接，所述底座的上端开设有集水槽。
[0007]优选地，所述供布辊的侧壁同轴固定连接有第一齿轮，所述第二支撑架的侧壁转动连接有与第一齿轮相啮合的第二齿轮，所述底座的中设有储水腔，所述底座的上端面开设有锥形槽，所述锥形槽与储水腔连通，且连通处安装有仅允许水进入储水腔内的第一单向阀，所述底座中开设有滑腔，所述滑腔内密封滑动连接有滑塞，所述滑塞上安装有仅允许水从下往上流动的第三单向阀，所述滑腔与储水腔连通，且连通处安装有仅允许水从左往右流动的第二单向阀，所述滑塞的上端固定连接有滑塞杆，所述滑塞杆贯穿滑腔，且滑塞杆与滑腔的连接处设有密封圈，所述第二齿轮的侧壁转动连接有连接杆，所述连接杆远离第二齿轮的一端转动连接在滑塞杆的上端，所述底座的右侧安装有与滑腔上端部连通的三通管，所述底座的上端固定连接有第二支撑板，所述第二支撑板的侧壁固定连接有两根水管，两根所述水管的侧壁等间距倾斜设有多个喷头，两根所述水管均通过导管与三通管连接。
[0008]优选地，所述锥形槽上安装有可拆卸式滤网。
[0009]优选地，所述滚筒刷的表面均布有刷毛。
[0010]本发明具有以下有益效果：
[0011]1、通过外界水源推动叶轮转动，叶轮转动通过同步带带动收布辊转动，叶轮上的水对纺织品进行冲洗，同时滚筒刷上的刷毛对纺织品上的灰尘进行刷洗；
[0012]2、利用外界水源带动叶轮转动产生的动能来带动收布辊转动，无需设置其它的驱动装置，不仅降低了清洗机构的复杂的程度，同时还有效的减少了能源的消耗；
[0013]3、将刷洗后的水通过滤网过滤后储存在储水腔内，并在滑塞和滑腔内加压形成高压水，通过高压水对纺织品进行冲洗，提高清洗效率高，清洗质量较好。
附图说明

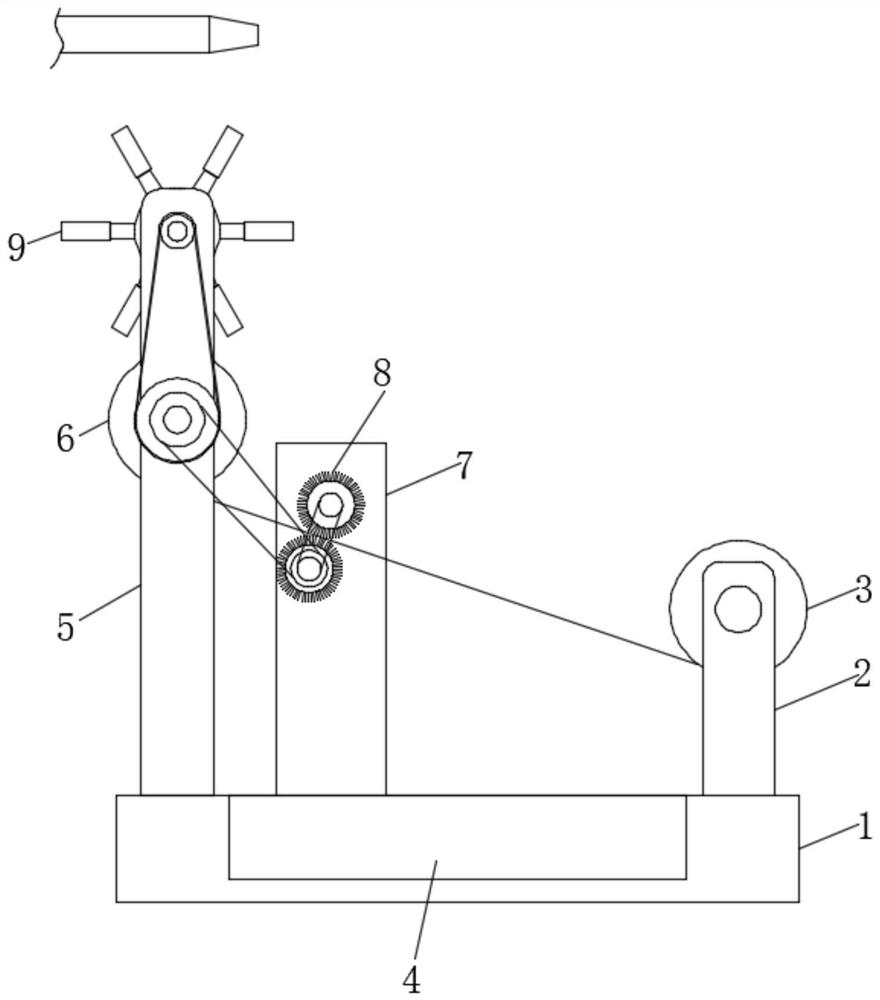

[0014]图1为本发明提出的一种纺织品表面清洗装置的结构示意图；
[0015]图2为实施例2的结构示意图；
[0016]图3为图2中的A处结构放大示意图。
[0017]图中：1底座、2第二支撑架、3供布辊、4集水槽、5第一支撑架、6收布辊、7第一支撑板、8滚筒刷、9叶轮、10储水腔、11第一单向阀、12滤网、13锥形槽、14喷头、15水管、16第二齿轮、17第一齿轮、18连接杆、19导管、20滑腔、21滑塞杆、22三通管、23滑塞、24第二单向阀、25第三单向阀、26第二支撑板。
具体实施方式
[0018]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0019]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0020]参照图1，一种纺织品表面清洗装置，包括底座1，底座1的上端沿水平方向依次固定连接有第一支撑架5、第一支撑板7和第二支撑架2，第一支撑架5上沿竖直方向安装有叶轮9和收布辊6，叶轮9与收布辊6通过同步带传动连接，第二支撑架2上转动连接有供布辊3，为保证供布辊3稳定转动，可通过同步带使收布辊6和供布辊3传动连接，第一支撑板7的侧壁转动连接有两个滚筒刷8，滚筒刷8的表面均布有刷毛，两个滚筒刷8通过同步带传动连接，其中一个滚筒刷8通过同步带与收布辊6传动连接，底座1的上端开设有集水槽4。
[0021]本发明中，使用时，将收布辊6与供布辊3之间待加湿的布料穿过两个滚筒刷8，然后通过外界水源推动叶轮9转动，叶轮9转动通过同步带带动收布辊6转动，叶轮9上的水对纺织品进行冲洗，同时滚筒刷8上的刷毛对纺织品上的灰尘进行刷洗。
[0022]实施例2
[0023]参照图2‑3，与实施例1不同的是，供布辊3的侧壁同轴固定连接有第一齿轮17，第二支撑架2的侧壁转动连接有与第一齿轮17相啮合的第二齿轮16，底座1的中设有储水腔10，底座1的上端面开设有锥形槽13，锥形槽13上安装有可拆卸式滤网12，锥形槽13与储水腔10连通，且连通处安装有仅允许水进入储水腔10内的第一单向阀11，底座1中开设有滑腔20，滑腔20内密封滑动连接有滑塞23，滑塞23上安装有仅允许水从下往上流动的第三单向阀26，滑腔20与储水腔10连通，且连通处安装有仅允许水从左往右流动的第二单向阀24，滑塞23的上端固定连接有滑塞杆21，滑塞杆21贯穿滑腔20，且滑塞杆21与滑腔20的连接处设有密封圈，第二齿轮16的侧壁转动连接有连接杆18，连接杆18远离第二齿轮16的一端转动连接在滑塞杆21的上端，底座1的右侧安装有与滑腔20上端部连通的三通管22，底座1的上端固定连接有第二支撑板26，第二支撑板26的侧壁固定连接有两根水管15，两根水管15的侧壁等间距倾斜设有多个喷头14，两根水管15均通过导管19与三通管22连接。
[0024]清洗后的水通过锥形槽13上的滤网12过滤后进入储水腔10内，供布辊3转动通过第一齿轮17带动第二齿轮16转动，第二齿轮16转动通过连接杆18带动滑塞杆21上下往复运动，滑塞杆21上下运动带动滑塞23上下往复运动，将储水腔10内的水通过三通管22和导管19进入水管15内，并通过喷头14对纺织品的正反两面进行刷洗。
[0025]本实施例利用外界水源带动叶轮9转动产生的动能来带动收布辊6转动，无需设置其它的驱动装置，不仅降低了清洗机构的复杂的程度，同时还有效的减少了能源的消耗。
[0026]此外，刷洗后的水通过滤网12过滤后储存在储水腔10内，并在滑塞23和滑腔20内加压形成高压水，通过高压水对纺织品进行冲洗，提高清洗效率高，清洗质量较好。
[0027]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
