一种棉花敲打装置

技术领域

[0001]本发明涉及纺织机械技术领域，尤其涉及一种棉花敲打装置。

背景技术

[0002]棉花在生产的过程中常常会纠结在一起，而棉花在制作棉条以及 进一步的生产过程中，都需要棉花处于开松状态。因此在棉花加工的 过程中需要对棉花进行开松加工，这种开松加工通常是通过打手装置 敲击棉花来完成。

[0003]传统的打手装置是使用凸轮结构控制杆类零件沿轴线摆动，完成 对棉花的敲击过程，这种加工形式结构较为复杂，同时打手的敲击杆 通常沿轴心摆动，在打手敲击杆的各个位置对棉花的敲击力度不同， 这样会使得打手装置内各处棉花的敲击效果不同，使得加工后的棉花 蓬松不够均匀，影响棉花的进一步加工。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，如：传统的打 手装置是使用凸轮结构控制杆类零件沿轴线摆动，完成对棉花的敲击 过程，这种加工形式结构较为复杂，同时打手的敲击杆通常沿轴心摆 动，在打手敲击杆的各个位置对棉花的敲击力度不同，这样会使得打 手装置内各处棉花的敲击效果不同，使得加工后的棉花蓬松不够均 匀，影响棉花的进一步加工。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种棉花敲打装置，包括壳体和送气模块，所述壳体和送气模块 之间连通有多个集气腔，所述集气腔的一端位于壳体内，所述集气腔 位于壳体的一端安装有压力阀，所述集气腔背离送气模块的一端还连 通有活动腔，所述活动腔内滑动连接有活动板，所述活动板的一侧固 定连接有敲打锤，所述敲打锤内转动连接有转轴，所述转轴的一端固 定连接有叶轮，所述叶轮位于活动板内，所述敲打锤上还绕接有第一 弹簧。

[0007]优选的，所述活动腔靠近集气腔的部分的横截面小于集气腔的横 截面。

[0008]优选的，所述敲打锤内设有连通腔，所述敲打锤的底侧壁上等间 距设有多个出气管，所述出气管和连通腔连接。

[0009]优选的，所述敲打锤的底端有中空设置安装腔，所述敲打锤的两 端卡接有振动块，所述转轴的一端延伸至安装腔并固定连接有限位 套，所述限位套内通过第二弹簧连接有活动杆，所述活动杆背离第二 弹簧的一端固定连接有撞击球。

[0010]优选的，。

[0011]与现有技术相比，本发明的有益效果是：

[0012]1、通过集气腔、送气模块、活动板、敲打锤、振动块、第一弹 簧、活动腔、压力阀、叶轮、转轴等结构的相互作用，从而使得敲击 动作为竖直上下运动，敲击在棉花上时，各部分的敲击力度比较均衡， 敲击效果更好。

[0013]2、同时利用限位套、第二弹簧、撞击球、出气管、活动杆等结 构的相互作用，从而使得振动块产生高频振动，从而有效的增加棉花 的震动效果，使得棉花被敲击时松散效果更好。

附图说明

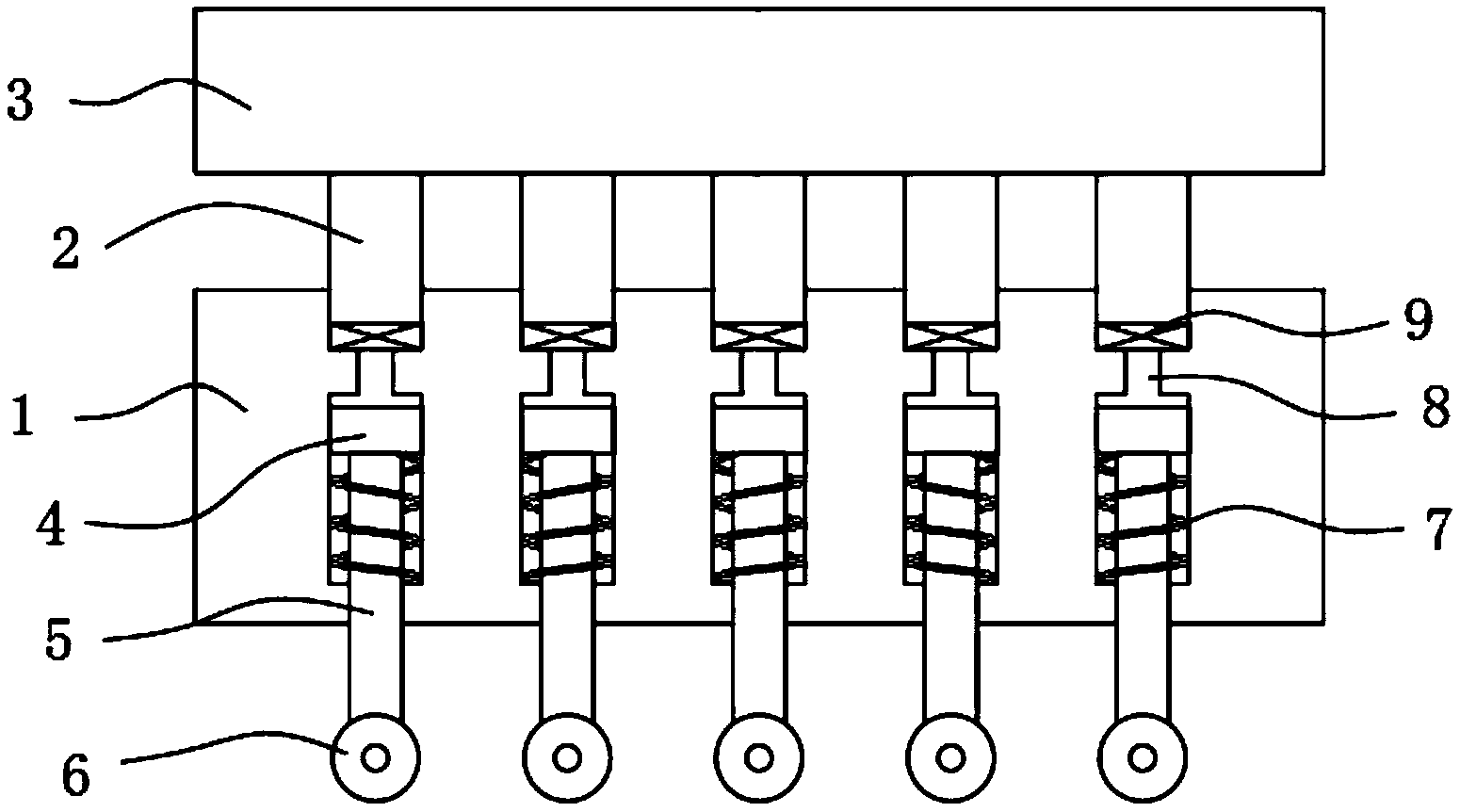

[0014]图1为本发明提出的一种棉花敲打装置的正面结构示意图；

[0015]图2为本发明提出的一种棉花敲打装置的振动块剖视结构示意 图。

[0016]图中：1壳体、2集气腔、3送气模块、4活动板、5敲打锤、6 振动块、7第一弹簧、8活动腔、9压力阀、10叶轮、11转轴、12限 位套、13第二弹簧、14撞击球、15出气管、16活动杆。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方 案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部 分实施例，而不是全部的实施例。

[0018]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、 “后”、“左”、“右”、“顶”、“底”、“内”、“外”等指 示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便 于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须 具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发 明的限制。

[0019]参照图1-2，一种棉花敲打装置，包括壳体1和送气模块3，壳 体1和送气模块3之间连通有多个集气腔2，集气腔2的一端位于壳 体1内，集气腔2位于壳体1的一端安装有压力阀9，集气腔2背离 送气模块3的一端还连通有活动腔8，活动腔8靠近集气腔2的部分 的横截面小于集气腔2的横截面，当气流出来的时候，流速更快，活 动腔8内滑动连接有活动板4，活动板4的一侧固定连接有敲打锤5， 敲打锤5内转动连接有转轴11，转轴11的一端固定连接有叶轮10， 叶轮10位于活动板4内，敲打锤5上还绕接有第一弹簧7，敲打锤5 内设有连通腔，敲打锤5的底侧壁上等间距设有多个出气管15，出 气管15和连通腔连接。

[0020]本发明中，利用送气模块3输送的气流，进入集气腔2，使得集 气腔2内的空气压强逐渐增加，从而当压力突破压力阀9的临界值的 时候，压力阀9打开，气流喷射流出，从而冲击活动板4，使得敲打 锤5做竖直向下的运动，同时第一弹簧7压缩，当压力阀9关闭的时 候，没有气流流动，从而使得第一弹簧7回弹使得活动板4向上运动 并归位，等待下一次的敲打，敲打锤5如此往复的上下竖直运动，敲 击在棉花上时，各部分的敲击力度比较均衡，敲击效果更好。

[0021]敲打锤5的底端有中空设置安装腔，敲打锤5的两端卡接有振动 块6，转轴11的一端延伸至安装腔并固定连接有限位套12，限位套 12内通过第二弹簧13连接有活动杆16，活动杆16背离第二弹簧13 的一端固定连接有撞击球14，喷射出来的气流的能量一部分转化为 叶轮10的动能，从而带动叶轮10转动，从而使得转轴11转动，初 始状态时，撞击球4和振动块6具有部分距离，当转轴11转动的时 候，在离心力的作用下使得第二弹簧13生长，从而使得撞击球4撞 击在振动块6上，从而使得振动块6产生高频振动，进而使得周边的 棉花产生振动，同时一部分气流从敲打锤5内的间隙流通，然后通过 出气管15出去，从而使得敲打锤5下部的棉花中的气流处于震动状 态，可以有效的增加棉花的震动效果，使得棉花被敲击时松散效果更 好。

[0022]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范 围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技 术范围内，根据本发明的技术方案及其发明构思加以等同替换或改 变，都应涵盖在本发明的保护范围之内。
