一种节能环保的畜牧业养殖圈

技术领域

[0001]本发明涉及节能环保技术领域，尤其涉及一种节能环保的畜牧业养殖圈。

背景技术

[0002]目前，养殖圈是畜牧业养殖的场地，而在养殖的过程中：需要人们定时的进行浇水处理，这样在夏天时，通过水的蒸发而完成吸热过程，从而对养殖圈进行降温处理，这样就会导致水资源的大量浪费和浪费人们的劳动力；或者，采用风机吹风散热的方式进行降温处理，但是采用这种方式需要风机长时间的工作，则其过程中需要消耗大量的电能，同时吹风会将养殖场内的气味大量扩散到附近，从而使得附近的环境得到严重的污染。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的问题，而提出的一种节能环保的畜牧业养殖圈。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种节能环保的畜牧业养殖圈，包括设置在地面上的圈本体，所述圈本体的内底部固定连接有导热板，所述导热板的顶部开设有多个收纳槽，所述收纳槽的内侧壁固定连接有隔热层，所述隔热层的内侧壁固定连接有导热块，所述导热块的底部固定连接有温控片；所述导热板的底部固定连接有多个电磁铁板，多个所述电磁铁板的底部固定连接有同一个铁皮层，所述圈本体的底部开设有水腔，且所述铁皮层与水腔的内侧壁固定连接；所述水腔内填充有冷却水和磁流体，所述水腔的内底部等距固定连接有多个永磁铁，所述水腔的内底部固定连接有多个传热板，所述传热板的顶部位于冷却水内，所述传热板的底部贯穿水腔的内底部并向地面以下延伸。

[0006]优选地，所述圈本体的内底部固定连接有呈棱柱状的限位条。

[0007]优选地，所述水腔的内底部固定连接有永磁铁层。

[0008]优选地，所述铁皮层的底部等距开设有多个容纳槽，相邻两个所述容纳槽之间设有呈圆锥状的导向块，所述导向块固定连接在铁皮层的底部。

[0009]本发明的有益效果为：

[0010]当牲畜躺在导热板上后，就会使得通过导热块将牲畜的热量传递给温控片，则当温度过高时，温控片就会使得电磁铁板通电，则电磁铁板产生磁场，使得磁流体向上运动而吸附在铁皮层的底部，这样通过导热板、电磁铁板和铁皮层将牲畜的热量传递给磁流体，从而完成降温的效果，当降温后，温控片断电，则磁流体由于重力落到冷却水中，这样磁流体将其吸收的热量通过冷却水和传热板传递到地面内，则磁流体的运动将牲畜的热量转移到地面内，从而实现牲畜的降温处理。

附图说明

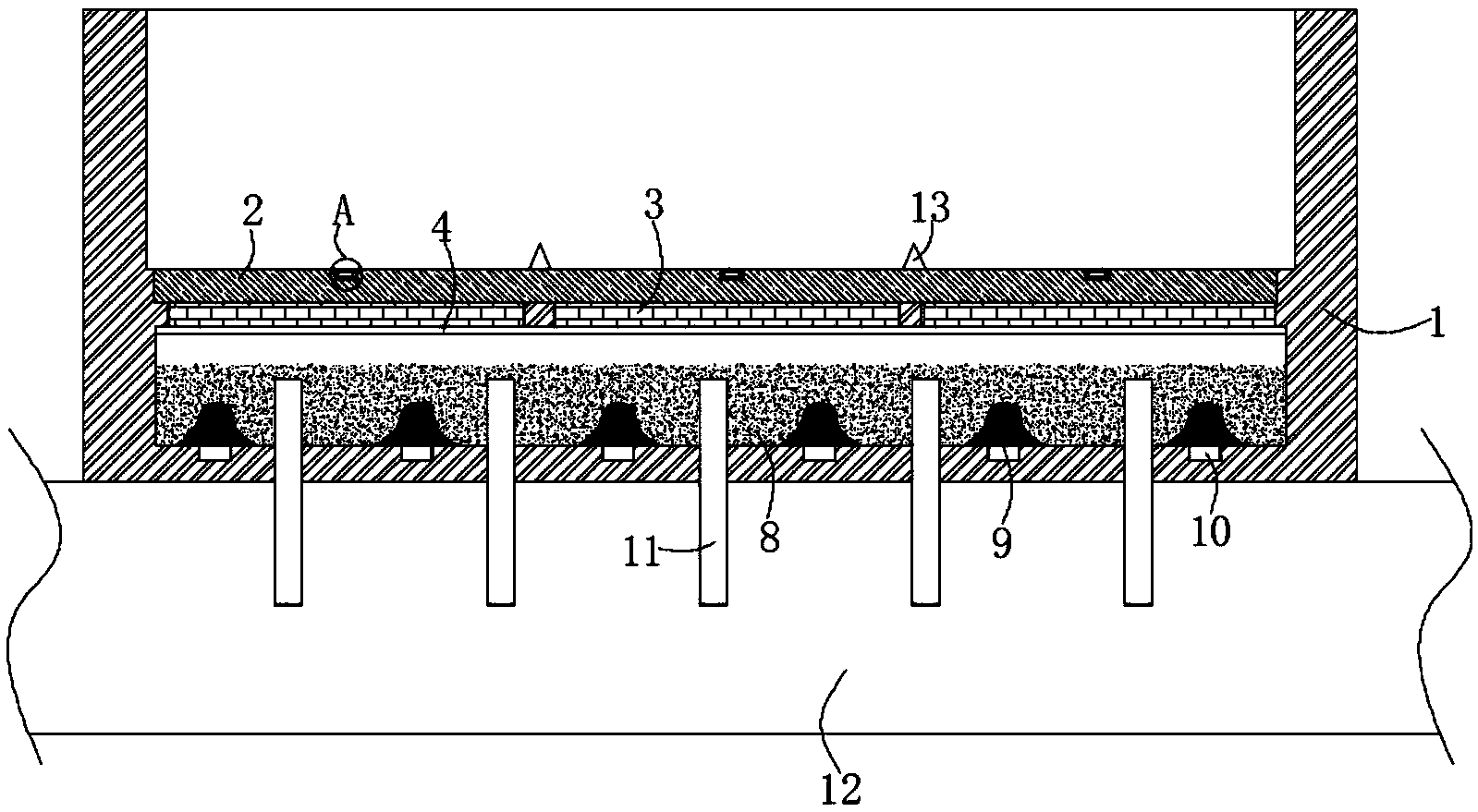

[0011]图1为本发明提出的一种节能环保的畜牧业养殖圈的结构示意图；

[0012]图2为图1中A处的放大图；

[0013]图3为本发明提出的一种节能环保的畜牧业养殖圈中实施列二的结构示意图；

[0014]图4为图3中B处的放大图。

[0015]图中：1圈本体、2导热板、3电磁铁板、4铁皮层、5隔热层、6导热块、7温控片、8冷却水、9磁流体、10永磁铁、11传热板、12地面、13限位条、14永磁铁层、15容纳槽、16导向块。

具体实施方式

[0016]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0017]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0018]实施列一

[0019]参照图1-2，一种节能环保的畜牧业养殖圈，包括设置在地面12上的圈本体1，圈本体1的内底部固定连接有导热板2，导热板2的顶部开设有多个收纳槽，收纳槽的内侧壁固定连接有隔热层5，隔热层5的内侧壁固定连接有导热块6，导热块6的底部固定连接有温控片7，这样通过滚温控片7的作用控制之后的电磁铁板3通电，从而使得电磁铁板3产生较强的磁力，其中设置的隔热层5和导热块6的作用是保证收纳槽内的温度只受到导热块6的影响，从而避免导热板2的温度对收纳槽内的温控片7造成温度的影响；

[0020]进一步的，圈本体1的内底部固定连接有呈棱柱状的限位条13，这样设置限位条13的作用使得对牲畜进行区分开，进而使得牲畜可以贴在导热块6的上方，进而保证之后对牲畜进行降温处理，因为限位条13呈棱柱状，则当牲畜躺在限位条13上时，由于限位条13的顶部凸起抵住牲畜的身体，从而导致牲畜身体的不适，进而使得牲畜向限位条13的两侧躺去，这样使得牲畜躺在导热块6上。

[0021]其中，导热板2的底部固定连接有多个电磁铁板3，多个电磁铁板3的底部固定连接有同一个铁皮层4，通过铁皮层4进行传热降温，圈本体1的底部开设有水腔，且铁皮层4与水腔的内侧壁固定连接，通过铁皮层4的起到隔水性，避免电磁铁板3沾水。

[0022]其中，水腔内填充有冷却水8和磁流体9，水腔的内底部等距固定连接有多个永磁铁10，水腔的内底部固定连接有多个传热板11，传热板11的顶部位于冷却水8内，传热板11的底部贯穿水腔的内底部并向地面12以下延伸，则当上的电磁铁板3通电后使得电磁铁板3产生较强的磁场，则冷却水8内的磁流体9在磁场的作用下，从冷却水8内向上运动，从而吸在铁皮层4上，则再依次通过铁皮层4、电磁铁板3和导热板2的作用对牲畜进行降温处理，需要说明的是：电磁铁板3产生的磁力远大于永磁铁10的磁力，从而使得电磁铁板3通电后将磁流体9从永磁铁10上分离并吸附在铁皮层4上，当温度下降后，使得温控片7的温度下降，从而使得电磁铁板3断电，则电磁铁板3失去磁力，而磁流体9由于重力的缘故落到冷却水8中，从而磁流体9将吸附牲畜附近的热量传递给冷却水8中，而冷却水8将热量通过传热板11传递给地面12内，这样使得热量导入到地面内12。

[0023]本发明中，夏天，牲畜的活动较少，一般喜欢躺在地面上，譬如猪等，这样可以减小运动量而避免高温的问题，当牲畜贴在导热板2上后，其就会产生大量的热，则其底部的热量就会通过导热块6传递给温控片7，当温控片7感受到较高温度时就会使得电磁铁板3通电(其中温控片7和电磁铁板3均是现有技术，在次不做详细赘述，且电磁铁板3与温控片7和外界电源通过导线等方式进行串联连接)，则当电磁铁板3通电后就会产生较强的磁场，从而使得磁流体9从冷却水8中脱离并吸附在铁皮层4的底部，这样使得牲畜附近的热量依次通过导热板2、电磁铁板3和铁皮层4传递给磁流体9，则通过磁流体9对牲畜的底部附近进行降温处理，而降温后，使得温控片7对电磁铁板3断电，则断电后的电磁铁板3失去磁性，这样磁流体9在重力的作用下向下运动，进而落入到冷却水8中，并通过底部的永磁铁10进行聚集，这样使得磁流体9内的热量传递给冷却水8中，而冷却水8中的热量通过传热板11再传递给地面12内，则当牲畜一产生高温就会使得磁流体9向上运动而进行降温处理，降温完成后将磁流体9吸附的热量通过冷却水和传热板11传递到地面内。

[0024]实施列二

[0025]参照图3-4，本实施例与实施列一的区别在于：水腔的内底部固定连接有永磁铁层14，而并非是永磁铁10，且铁皮层4的底部等距开设有多个容纳槽15，相邻两个容纳槽15之间设有呈圆锥状的导向块16，导向块16固定连接在铁皮层4的底部，这样设置的好处在于可以使得磁流体9更加均匀的分布在铁皮层4上，即通过底部呈一整块的永磁铁层14使得永磁铁层14产生的磁场相同，这样使得磁流体9较均匀的铺设在永磁铁层14的表面上，则当电磁铁板3产生磁场时，使得磁流体快速均匀的分布在铁皮层4的底部，再通过导向块16的作用使得磁流体9较均匀的落入在容纳槽15内，而不会出现一处吸附过多磁流体9的现象，从而起到降温均匀的效果。

[0026]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
