本发明公开了一种宠物狗用狗吠转变装置，包括项圈与嘴套，所述嘴套的两侧壁均设有条形口，所述嘴套与项圈间通过佩戴机构连接，所述项圈上环绕缝接有牵引绳，所述项圈的内侧底面粘接有弧形气囊，所述项圈的外侧壁粘接有储气管，所述储气管的侧壁设有进气口，所述进气口内塞有密封塞，所述储气管内装满氦气，所述储气管与弧形气囊间通过吸气管连通，所述嘴套的嘴套口处放置有挡板，所述挡板内设有空腔，所述空腔内设有两个活塞，两个所述活塞相背的侧壁均固定有连接杆，所述连接杆的末端贯穿空腔并与嘴套口的内壁固定连接。本发明结构合理，能够改变狗吠的声音，使吼叫的声音变得尖声细气，更加有趣味性，大大降低吼叫带来的威慑性。
权利要求
1.一种宠物狗用狗吠转变装置，包括项圈(1)与嘴套(12)，其特征在于，所述嘴套(12)的两侧壁均设有条形口(10)，所述嘴套(12)与项圈(1)间通过佩戴机构连接，所述项圈(1)上环绕缝接有牵引绳(5)，所述项圈(1)的内侧底面粘接有弧形气囊(20)，所述项圈(1)的外侧壁粘接有储气管(2)，所述储气管(2)的侧壁设有进气口，所述进气口内塞有密封塞(15)，所述储气管(2)内装满氦气，所述储气管(2)与弧形气囊(20)间通过吸气管(16)连通，所述嘴套(12)的嘴套口处放置有挡板(11)，所述挡板(11)内设有空腔(19)，所述空腔(19)内设有两个活塞(18)，两个所述活塞(18)相背的侧壁均固定有连接杆(17)，所述连接杆(17)的末端贯穿空腔(19)并与嘴套口的内壁固定连接，所述弧形气囊(20)的前侧壁设有出气管(8)，所述出气管(8)顺着嘴套(12)的内壁以及挡板(11)的内面延伸，所述出气管(8)的末端口朝内，所述吸气管(16)与出气管(8)内均安装有单向阀。
2.根据权利要求1所述的一种宠物狗用狗吠转变装置，其特征在于，所述项圈(1)的两侧缝接有用于限位牵引绳(5)的限位环(4)，所述牵引绳(5)贯穿限位环(4)。
3.根据权利要求1所述的一种宠物狗用狗吠转变装置，其特征在于，所述佩戴机构包括缝接在嘴套(12)后侧上边缘的连接绳(7)，所述连接绳(7)的末端缝接有连接带(6)，所述连接带(6)与项圈(1)间通过魔术贴(14)连接。
4.根据权利要求1所述的一种宠物狗用狗吠转变装置，其特征在于，所述嘴套(12)的外壁均布有多个透气口(13)。
5.根据权利要求1所述的一种宠物狗用狗吠转变装置，其特征在于，所述项圈(1)的下边缘与牵引绳(5)的内表面间粘接有弹性气垫(3)，所述弹性气垫(3)的前侧壁设有排气管(9)，所述排气管(9)与出气管(8)的管壁间粘接设置，所述排气管(9)的末端分为两根且分别与空腔(19)的上下内壁连通。
说明书
一种宠物狗用狗吠转变装置
技术领域
[0001]本发明涉及宠物狗技术领域，尤其涉及一种宠物狗用狗吠转变装置。
背景技术
[0002]目前城市中宠物狗的数量越来越多，为了倡导文明遛狗，遛狗需要使用牵引绳牵着，避免宠物狗乱跑，一方面避免宠物狗丢失，另一方面避免宠物狗乱跑吓到行人。一些宠物狗较凶猛，遛狗时需要佩戴嘴套，避免攻击别的狗或者攻击人类。
[0003]但是一些宠物狗即便是佩戴了牵引绳以及嘴套，依旧无法阻止吼叫，吼叫声较大十分扰民，并且很容易吓到行人，如何在遛狗时阻止狗吠是急需解决的问题。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种宠物狗用狗吠转变装置，其能够改变狗吠的声音，使吼叫的声音变得尖声细气，更加有趣味性，大大降低吼叫带来的威慑性。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种宠物狗用狗吠转变装置，包括项圈与嘴套，所述嘴套的两侧壁均设有条形口，所述嘴套与项圈间通过佩戴机构连接，所述项圈上环绕缝接有牵引绳，所述项圈的内侧底面粘接有弧形气囊，所述项圈的外侧壁粘接有储气管，所述储气管的侧壁设有进气口，所述进气口内塞有密封塞，所述储气管内装满氦气，所述储气管与弧形气囊间通过吸气管连通，所述嘴套的嘴套口处放置有挡板，所述挡板内设有空腔，所述空腔内设有两个活塞，两个所述活塞相背的侧壁均固定有连接杆，所述连接杆的末端贯穿空腔并与嘴套口的内壁固定连接，所述弧形气囊的前侧壁设有出气管，所述出气管顺着嘴套的内壁以及挡板的内面延伸，所述出气管的末端口朝内，所述吸气管与出气管内均安装有单向阀。
[0007]优选地，所述项圈的两侧缝接有用于限位牵引绳的限位环，所述牵引绳贯穿限位环。
[0008]优选地，所述佩戴机构包括缝接在嘴套后侧上边缘的连接绳，所述连接绳的末端缝接有连接带，所述连接带与项圈间通过魔术贴连接。
[0009]优选地，所述嘴套的外壁均布有多个透气口。
[0010]优选地，所述项圈的下边缘与牵引绳的内表面间粘接有弹性气垫，所述弹性气垫的前侧壁设有排气管，所述排气管与出气管的管壁间粘接设置，所述排气管的末端分为两根且分别与空腔的上下内壁连通。
[0011]本发明与现有技术相比，其有益效果为：
[0012]1、在嘴套的两侧设有条形口，嘴套的前边缘通过连接杆以及活塞在空腔内自由滑动，从而使嘴套前侧可以伸展，使宠物狗嘴巴可以张开伸出舌头进行散热。
[0013]2、在项圈的内壁粘接有弧形气囊，宠物狗在吼叫时，脖子的肌肉群以及气管都会扩张，从而挤压弧形气囊，瞬间将大量的氦气挤入嘴内，改变嘴内空气密度，从而改变声音，使吼叫声变得尖声细气，大大降低吼叫的威慑性。
[0014]3、项圈与牵引绳间夹有弹性气垫，能够在狗吠时，主人及时拉动牵引绳挤压弹性气囊，瞬间将空腔内注入大量气体，提高压力，从而起到收缩嘴套的作用，使嘴巴闭合，进一步阻止狗吠。
附图说明

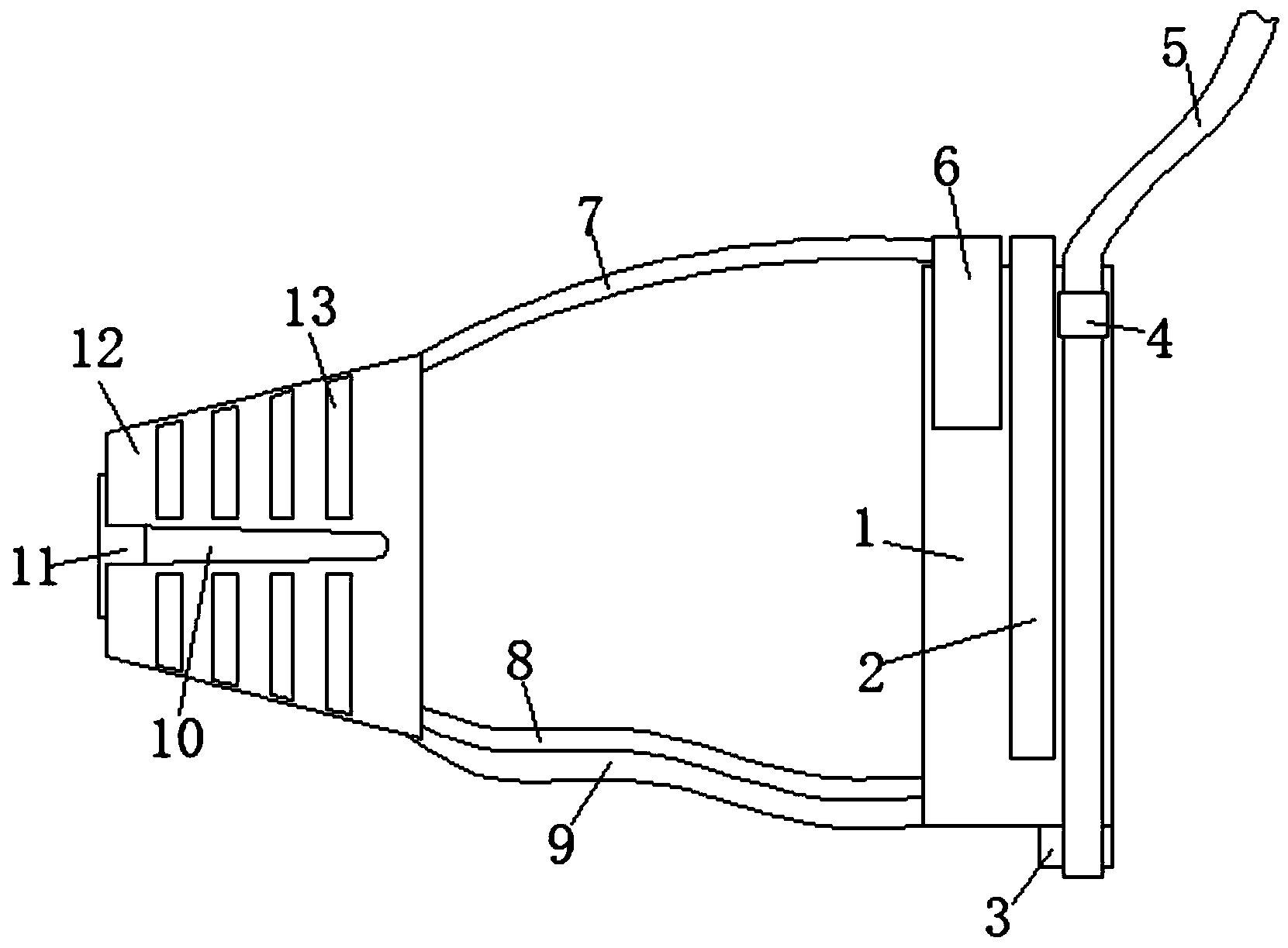

[0015]图1为本发明提出的一种宠物狗用狗吠转变装置的结构示意图；
[0016]图2为本发明提出的一种宠物狗用狗吠转变装置的项圈正面示意图；
[0017]图3为本发明提出的一种宠物狗用狗吠转变装置的挡板内侧面示意图；
[0018]图4为本发明提出的一种宠物狗用狗吠转变装置的挡板内部示意图；
[0019]图5为本发明提出的一种宠物狗用狗吠转变装置的实施例二示意图。
[0020]图中：1项圈、2储气管、3弹性气垫、4限位环、5牵引绳、6连接带、7连接绳、8出气管、9排气管、10条形口、11挡板、12嘴套、13透气口、14魔术贴、15密封塞、16吸气管、17连接杆、18活塞、19空腔、20弧形气囊。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0022]实施例一：
[0023]参照图1-4，一种宠物狗用狗吠转变装置，包括项圈1与嘴套12，嘴套12的两侧壁均设有条形口10，嘴套12与项圈1间通过佩戴机构连接，项圈1上环绕缝接有牵引绳5，项圈1的内侧底面粘接有弧形气囊20，项圈1的外侧壁粘接有储气管2，储气管2的侧壁设有进气口，进气口内塞有密封塞15，储气管2内装满氦气，可打开密封塞15进行氦气的补充。
[0024]储气管2与弧形气囊20间通过吸气管16连通，嘴套12的嘴套口处放置有挡板11，挡板11内设有空腔19，空腔19内设有两个活塞18，两个活塞18相背的侧壁均固定有连接杆17，连接杆17的末端贯穿空腔19并与嘴套口的内壁固定连接，弧形气囊20的前侧壁设有出气管8，出气管8顺着嘴套12的内壁以及挡板11的内面延伸，出气管8的末端口朝内，吸气管16与出气管8内均安装有单向阀，吸气管16的单向阀使气体只能单向从储气管2进入弧形气囊20，出气管8内的单向阀使气体只能单向从出气管8排出。
[0025]本发明中，项圈1的两侧缝接有用于限位牵引绳5的限位环4，牵引绳5贯穿限位环4，佩戴机构包括缝接在嘴套12后侧上边缘的连接绳7，连接绳7的末端缝接有连接带6，连接带6与项圈1间通过魔术贴14连接，佩戴与摘下方便，嘴套12的外壁均布有多个透气口13，提高舒适性。
[0026]本发明中，在遛狗前，将项圈1套在狗脖子上，嘴套12套在嘴上，将连接带6通过魔术贴14粘接在项圈1上完成佩戴，当狗吠时，由于狗脖子的肌肉群以及气管会迅速扩张，从而会挤压项圈1内侧面的弧形气囊20，将弧形气囊20内的氦气通过出气管8挤出，出气管8的末端朝向嘴内，大量的氦气进入嘴内，改变嘴内的空气密度，改变声音传播速度，使吼叫的声音变得尖声细气，具有趣味性，从而大大降低了狗吠时的威慑性，停止吼叫时，脖子收缩，弧形气囊20恢复过程中通过吸气管16从储气管2内补充氦气，以供下次吼叫用；宠物狗的散热依靠舌头，以狗在运动时会张开嘴巴，此时连接杆17与活塞18在空腔内自由的上下移动，宠物狗可轻松张开嘴巴进行散热。
[0027]实施例二：
[0028]参照图4-5，本实施例与实施例一的不同之处在于，项圈1的下边缘与牵引绳5的内表面间粘接有弹性气垫3，弹性气垫3的前侧壁设有排气管9，排气管9与出气管8的管壁间粘接设置，排气管9的末端分为两根且分别与空腔19的上下内壁连通。
[0029]当宠物狗连续吼叫时，主人可迅速拉紧牵引绳5，牵引绳5压缩项圈1下边缘的弹性气垫3，将弹性气垫3内的气体通过排气管9迅速挤入空腔19的上下两侧，由于大量气体的涌入使得空腔19上下两侧压力升高，带动两个活塞18相对移动，从而通过连接杆17带动嘴套12的前边缘收缩，强制将宠物狗嘴巴闭合，阻止狗吠。
[0030]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
