一种自动风干地面水渍的拖把

技术领域

[0001]本发明涉及拖把技术领域，尤其涉及一种自动风干地面水渍的拖把。

背景技术

[0002]对光滑地面拖地，当拖把对地面上的污渍进行湿拖的时候，拖把携带走了地面上的污渍，但是拖把经过地面，水渍相应的也会附着在地面上，水渍未干之前，人走过带有水渍的地方，鞋底的灰尘又会在水的粘性作用下粘粘到地面上，地面会又一次被污染，且粘有水渍的湿滑地面，大大减少了摩擦力，经过湿滑地面的行人很容易因为鞋底打滑而摔倒受伤。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的缺点，如：拖地之后遗留下来的水渍会粘粘行人鞋底的灰尘，同时也会减少地面摩擦力，而提出的一种自动风干地面水渍的拖把。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种自动风干地面水渍的拖把，包括拖布、活动板和把手，所述把手与活动板连接，所述活动板远离把手的一侧与拖布连接，所述把手上安装有活动机构，所述把手通过活动机构与活动板连接，所述活动板与拖布之间连接有第一调节机构和第二调节机构，所述活动板的两侧对称连接有波纹板，所述活动板通过波纹板与拖布连接，所述活动板的外侧套接有风罩，所述风罩上设置有多个通风口，所述风罩的内壁上固定连接有多个固定轴，所述固定轴的一端转动插设有通风管，所述通风管的内壁上设置有多个斜块，所述通风管靠近活动板的一端固定套接有风扇，所述通风管与固定轴的连接处安装有轴承，所述风罩与活动板的连接处设置有拆卸机构。

[0006]优选的，所述活动机构包括活动块，所述活动块的左右两侧对称转动连接有第一联动轴，两个所述第一联动轴与把手固定连接，所述活动块的前后两侧对称转动连接有第二联动轴，两个所述第二联动轴与活动板固定连接。

[0007]优选的，所述第一调节机构包括一对转轴，两个所述转轴之间为转动连接，两个所述转轴分别与活动板、拖布转动连接，两个所述转轴上套接有第二弹簧，所述第二弹簧的上端与活动板固定连接，所述第二弹簧的下端与拖布固定连接。

[0008]优选的，所述第二调节机构包括伸缩套和伸缩轴，所述伸缩套套接在伸缩轴上，所述伸缩套的内壁上设置有滑槽，所述伸缩轴上固定连接有一对滑块，所述滑块与滑槽滑动连接，所述伸缩套内设置有第三连接弹簧，所述第三连接弹簧与伸缩轴固定连接，所述伸缩轴远离伸缩套的一端与拖布转动连接，所述伸缩套远离伸缩轴的一端与活动板转动连接。

[0009]优选的，所述拆卸机构包括L型轴，所述活动板上设置有卡槽，所述L型轴滑动连接在卡槽内，所述卡槽内设置有第一弹簧，所述第一弹簧与L型轴固定连接，所述L型轴的一端与风罩卡接。

[0010]优选的，所述活动板与拖布之间连接有水管，所述水管的下端与拖布固定连接，所述水管的上端与活动板滑动连接。

[0011]与现有技术相比，本发明的有益效果是：

[0012]1、使用者可以通过把手、活动板、风罩和拖布相互配合，在拖地的时候遗留下来的水渍能够在快速的空气流通环境下，迅速的风干，避免路过行人鞋底粘粘的灰尘再次污染地面；

[0013]2、拖地之后遗留下来的水渍，会使得地面形成的一层水膜，水膜的存在会大大减少地面的摩擦力，路过的行人很容易由于路面过于湿滑而摔倒，湿拖过后即刻风干地面，地面保持干净干燥，能够有效的避免行人滑倒，保护路过行人的安全；

[0014]3、在拖把周围安装的风罩具有隔离作用，在拖地的过程中很容易搓泥，形成可见的杂质，但是拖把不能及时对其处理，其杂质的出现阻隔也会影响湿拖的效果，内部快速流动的气流能够将杂质与拖布分离，避免影响拖地效果，同时如若遗留有未处理的垃圾，在风罩隔离作用下，在进行湿拖的时候能够集中隔离开垃圾，不影响使用者拖地。

附图说明

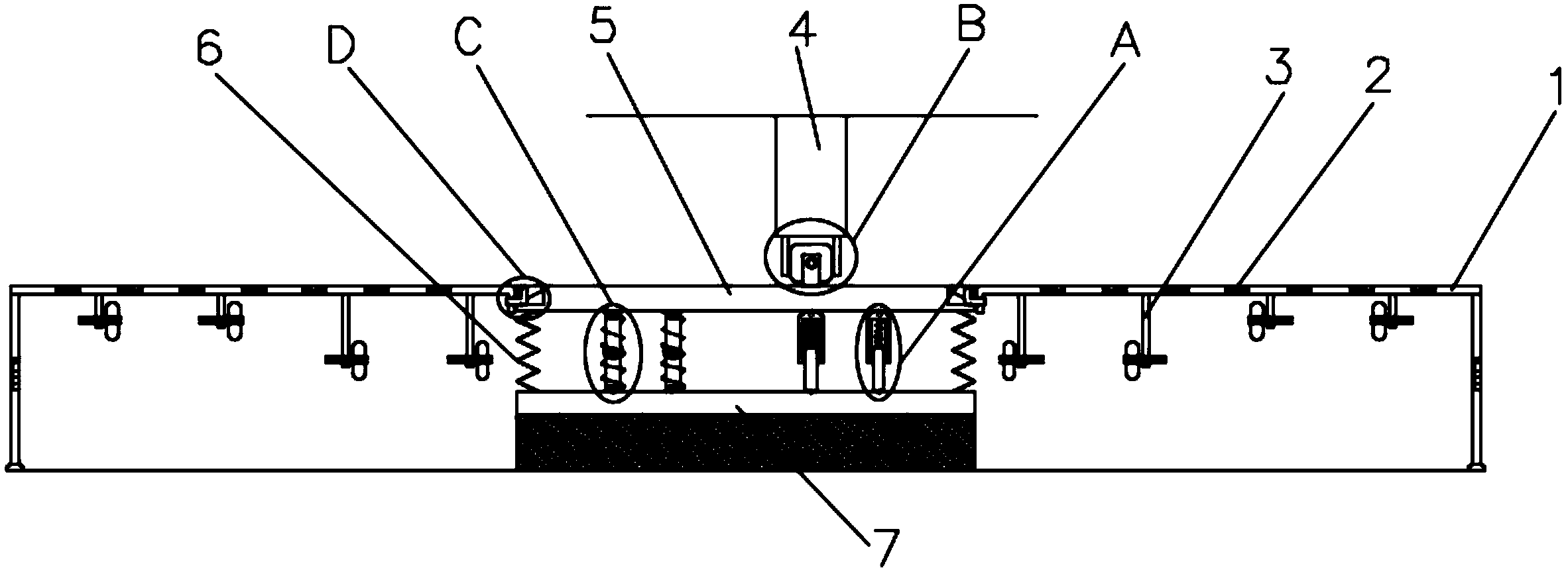

[0015]图1为本发明提出的一种自动风干地面水渍的拖把的结构示意图；

[0016]图2为图1中A处的结构示意图；

[0017]图3为图1中B处的结构示意图；

[0018]图4为图1中C处的结构示意图；

[0019]图5为图1中D处的结构示意图；

[0020]图6为本发明提出的一种自动风干地面水渍的拖把内部风扇转动的第一状态结构示意图；

[0021]图7为本发明提出的一种自动风干地面水渍的拖把内部风扇转动的第二状态的结构示意图；

[0022]图8为本发明提出的一种自动风干地面水渍的拖把内部风扇转动的第三状态的结构示意图；

[0023]图9为本发明提出的一种自动风干地面水渍的拖把内部风扇转动的第四状态的结构示意图。

[0024]图中：1风罩、2通风口、3固定轴、4把手、5活动板、6波纹板、7拖布、8通风管、9斜块、10轴承、11风扇、12卡槽、13第一弹簧、14L型轴、15第二弹簧、16转轴、17活动块、18第二联动轴、19第一联动轴、20伸缩轴、21滑槽、22伸缩套、23第三连接弹簧、24滑块。

具体实施方式

[0025]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0026]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0027]参照图1-9，一种自动风干地面水渍的拖把，包括拖布7、活动板5和把手4，把手4与活动板5连接，活动板5远离把手4的一侧与拖布7连接，把手4上安装有活动机构，把手4通过活动机构与活动板5连接，活动板5与拖布7之间连接有第一调节机构和第二调节机构，活动板5的两侧对称连接有波纹板6，活动板5通过波纹板6与拖布7连接，活动板5的外侧套接有风罩1，风罩1上设置有多个通风口2，风罩1的内壁上固定连接有多个固定轴3，固定轴3的一端转动插设有通风管8，通风管8的内壁上设置有多个斜块9，通风管8靠近活动板5的一端固定套接有风扇11，通风管8与固定轴3的连接处安装有轴承10，风罩1与活动板5的连接处设置有拆卸机构；

[0028]其中，活动机构包括活动块17，活动块17的左右两侧对称转动连接有第一联动轴19，两个第一联动轴19与把手4固定连接，活动块17的前后两侧对称转动连接有第二联动轴18，两个第二联动轴18与活动板5固定连接，使用者拖地的时候使用角度不同，通过第一联动轴19可以相对活动块17转动，第二联动轴18可以从另一个角度相对活动块17转动，从而把手4与活动板5之间可以自由转动，便于从不同角度对其作用；

[0029]其中，第一调节机构包括一对转轴16，两个转轴16之间为转动连接，两个转轴16分别与活动板5、拖布7转动连接，两个转轴16上套接有第二弹簧15，第二弹簧15的上端与活动板5固定连接，第二弹簧15的下端与拖布7固定连接，第二弹簧15的弹力作用支撑两个转轴16，当活动板5与拖布7之间的距离减少的时候，两个转轴16会相对转动，活动板5和拖布7不受外力作用时第二弹簧15的弹力作用会将两个转轴16再次撑开；

[0030]其中，第二调节机构包括伸缩套22和伸缩轴20，伸缩套22套接在伸缩轴20上，伸缩套22的内壁上设置有滑槽21，伸缩轴20上固定连接有一对滑块24，滑块24与滑槽21滑动连接，伸缩套22内设置有第三连接弹簧23，第三连接弹簧23与伸缩轴20固定连接，伸缩轴20远离伸缩套22的一端与拖布7转动连接，伸缩套22远离伸缩轴20的一端与活动板5转动连接，通过伸缩套22与伸缩轴20相互套接的形式，形成一个可以伸缩的机构，来适应活动板5与拖布7之间距离的改变，滑块24作为限位结构控制伸缩套22相对伸缩轴20的活动范围；

[0031]其中，拆卸机构包括L型轴14，活动板5上设置有卡槽12，L型轴14滑动连接在卡槽12内，卡槽12内设置有第一弹簧13，第一弹簧13与L型轴14固定连接，L型轴14的一端与风罩1卡接，拉动L型轴14，对第一弹簧13进行压缩，使得风罩1与L型轴14的一端脱离，实现风罩1与活动板5之间的可拆卸，不使用的时候随时可以拆卸，活动板5与拖布7之间连接有水管，水管的下端与拖布7固定连接，水管的上端与活动板5滑动连接，使用者通过水管对拖布7进行加水湿润，拖布7的毛细作用，使得水分渗透到有面积。

[0032]本发明中，使用者使用该装置时，使用者拖地的时候，会对把手4作用力，把手4相对的会对活动板5作用力，活动板5通过第一调节机构和第二调节机构对拖布7实现一个作用力，活动板5与拖布7之间的距离会减少，在两侧波纹板6的作用下，活动板5与拖布7之间的气体会向两侧流通，气流在流通的过程中会对风扇11造成一个作用力，在气流的作用力之下，风扇11会转动，各个风扇11的转动会带动风罩1内气流的加速流动，则附着在地面上的水渍在快速的气流作用下，快速蒸发风干，从而风罩1经过的地面水渍相应的也就通过通风口2蒸发出去；

[0033]其中，活动板5与拖布7距离减少，活动板5与拖布7之间的空气会被挤压从两侧流通出去，从而给了气体一定的动能，当气体接触到风扇11的时候，风扇11的表面具有一定的弯曲弧度，气体同时对风扇作用力，气体对风扇的作用力均为与外表面垂直，但是风扇扇叶存在一定的角度的弯曲，扇叶需要有一定角度来推动空气，将其分解出一个向上、垂直于旋转面的力，造成风扇的旋转，同时扇叶旋转时上部空气受力流走，而原来所在的位置会产生负压，而下部空气因为负压流入该区域，形成空气流动，上部分靠近扇叶的空气压力变大，而扇叶下部分的空气压力变小，造成空气由下向上的流动，从而使得风扇不断的转动，风在风罩1内部产生，风扇能够提高内部空气流速，加快内部空气的运动；

[0034]自然条件下的蒸发是水分和热量的综合反映，一般来说，蒸发的发生取决于两个条件，一个是将水由液态变为气态的热能，另一个是是否有水分的供应，以及水分供应的状况，水面蒸发是最简单的蒸发形式，属于水分供应不受限制的蒸发面，其中水分蒸发受到环境之中水汽压差影响，水面与空气中的水汽压差则较大，由水面逸出的水分子数量较多，相反的，从空气中返回水面的水分子数量较小；

[0035]其中，风能够加强空气之间的对流和交换，使水面上空的水汽分子不断被带走，从而保证蒸发面与上空始终保持一定的水汽压差，使得蒸发持续进行，在一定范围内，风速越大，空气流动越快，越有利于水汽在空气中的对流和交换，从而增加水汽界面的水汽压差，越有利于水面的蒸发

[0036]水渍蒸发过程：此处通过影响水渍蒸发的风速来增加蒸发速率，风速由空间内风量和风温决定，其中拖布7、活动板5和波纹板6之间形成的空间将提供带动风扇11转动的所有风量，从而可得风量为固定值即拖布7、活动板5和波纹板6之间形成空间内所有空气体积：L＝3600·F·V，其中L和F为固定值，计算可得V值；根据我国广泛应用的水面蒸发量计算模型道尔顿公式和质量转移公式： E＝CΔeW，其中E为水面蒸发量，Δe为饱和水汽压差，W为风速，A、B、α、C为经验系数，其中Δe＝e0-e，e0为表面水温对应的饱和水汽压，e为水面以上空气的实际水汽压，其中 其中t为表面水温，T为空气温度，ρ为水汽密度，L为水的蒸发潜热，R为水汽的比气体常数，一v v般情况下，表面水温t与气温T之间呈现线性关系，不考虑湿度，即可推导得到水面蒸发量的模型，其中由于拖布7、活动板5和波纹板6之间形成的空间在压缩之后的弹力作用会复位，故而提供的总风量将会为该空间范围内的两倍，从以上模型可知在风量一定的情况下，使用者对活动板5压缩速度越快，造成的单位时间内经过单位面积空气量最多，从而造成的风速越大，风速越大，对水渍蒸发效率越高，可以根据风速和环境状态计算可得具体的蒸发量，故而可以根据具体需要具体设计活动板5与风罩1形成空间的比例，以达到需要的最高效率；

[0037]综上所述当使用者对该装置进行操作的时候，会加速内部空气的流动，加快水分子的蒸发，从而达到风干水渍的目的；

[0038]且，当使用者对地面进行湿拖的时候，相应的灰尘也会积累搓泥，使得在湿拖的过程会慢慢积累起灰尘，会影响湿拖的过程中，且如若不及时处理，会严重影响湿拖，但是由于湿拖过程中的灰尘会被固定轴3罩起来在风力作用下与拖布7分离，将搓泥的灰尘阻隔在外部或者风吹动贴着风罩1的内壁，这样使用者在湿拖的过程不单单可以实现拖地，还能针对地面未处理的垃圾进行清扫收集，杂质可以被滞留在风罩1范围内也可以将其阻挡在风罩1的外侧，由于风罩1的外侧与拖布7是相互分离的，从而对杂质的集中完全不影响使用者湿拖。

[0039]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
