详情
摘要
本发明公开了一种理发用头发回收装置，包括座椅，所述座椅椅背的上端固定连接有U形装置块，所述U形装置块的内圈壁包括倾斜段及连接在其下端的竖直端，所述U形装置块的前端内壁设有插槽，所述插槽内安插玻璃片，所述U形装置块内圈壁的竖直段连接有充气囊，所述充气囊充气后首尾连接成封闭的圆环形，所述充气囊的截面呈梯形，且其上端向外侧倾斜，所述U形装置块内设有U形通道，所述U形装置块内圈壁的倾斜段上等间距设有多个条形孔，所述条形孔与U形通道相连通。本发明结构合理，能够在理发过程中，及时的将掉落的头发吸收，并且能够在理发完毕后，快速的将粘附在脖子四周及面部的头发吹开。
权利要求
1.一种理发用头发回收装置，包括座椅(16)，其特征在于，所述座椅(16)椅背的上端固定连接有U形装置块(4)，所述U形装置块(4)的内圈壁包括倾斜段及连接在其下端的竖直端，所述U形装置块(4)的前端内壁设有插槽(2)，所述插槽(2)内安插玻璃片(1)，所述U形装置块(4)内圈壁的竖直段连接有充气囊(6)，所述充气囊(6)充气后首尾连接成封闭的圆环形，所述充气囊(6)的截面呈梯形，且其上端向外侧倾斜，所述U形装置块(4)内设有U形通道(8)，所述U形装置块(4)内圈壁的倾斜段上等间距设有多个条形孔(3)，所述条形孔(3)与U形通道(8)相连通，所述U形通道(8)的出气端与设置在座椅(16)底部的吸尘器连接，所述U形装置块(4)的后端固定连接有打气筒(9)，所述打气筒(9)的出气端连接有三通阀(11)，所述三通阀(11)的第一出气口与充气囊(6)连接，且三通阀(11)与充气囊(6)连通的导管(7)上还连接有单向阀(12)，所述三通阀(11)的第二出气口与U型通道(8)连通，所述座椅(16)靠背的侧壁设有阀门控制槽(13)，所述三通阀(11)的阀杆延伸至阀门控制槽(13)内，所述圆形充气囊(6)的下端连接有竖直设置的排气管(17)，所述排气管(17)内设有球阀(14)，所述球阀(14)的阀杆贯穿座椅(16)的靠背并延伸至阀门控制槽(13)内。
2.根据权利要求1所述的一种理发用头发回收装置，其特征在于，所述玻璃片(1)的下端为圆弧形，且与充气囊(6)充气后的外圈壁形状相匹配。
3.根据权利要求1所述的一种理发用头发回收装置，其特征在于，所述U形装置块(4)的外壁上端设有圆角。
4.根据权利要求1所述的一种理发用头发回收装置，其特征在于，所述充气囊(6)充气状态的斜面端的下部与U形装置块(4)的倾斜段的下部交汇且成V字形。
说明书
一种理发用头发回收装置
技术领域
[0001]本发明涉及理发用具技术领域，尤其涉及一种理发用头发回收装置。
背景技术
[0002]大部分人每隔一段时间都需要去理发店进行理发，理发师在理发之前需要为理发人员套上围兜，围兜有效的避免头发落入身体上，但是头发会顺着围兜滑落到地上，使得理发店的地上布满头发，不仅不够美观，而且在散落在平滑地板砖上的头发，顾客踩上后极容易滑倒，危险性大，因此，理发店需要频繁的清理地面的头发，很大程度上影响到了理发店的工作效率。此外，采用围兜的形式，由于围兜整个盖在身体上，使得透气性较差，尤其在夏天，围兜内由于不透气而变得很热，影响舒适性。并且在理发完后，脖子四周及面部会粘上很多的头发，需要理发师使用海绵配合吹风机进行清理，不仅清理效果差强人意，且在对女性顾客的面部进行擦拭清理时，容易破坏其妆容，引起客户的不满。
发明内容
[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种理发用头发回收装置，其能够在理发过程中，及时的将掉落的头发吸收，并且能够在理发完毕后，快速的将粘附在脖子四周的头发吹开。
[0004]为了实现上述目的，本发明采用了如下技术方案：
[0005]一种理发用头发回收装置，包括座椅，所述座椅椅背的上端固定连接有U形装置块，所述U形装置块的内圈壁包括倾斜段及连接在其下端的竖直端，所述U形装置块的前端内壁设有插槽，所述插槽内安插玻璃片，所述U形装置块内圈壁的竖直段连接有充气囊，所述充气囊充气后首尾连接成封闭的圆环形，所述充气囊的截面呈梯形，且其上端向外侧倾斜，所述U形装置块内设有U形通道，所述U形装置块内圈壁的倾斜段上等间距设有多个条形孔，所述条形孔与U形通道相连通，所述U形通道的出气端与设置在座椅底部的吸尘器连接，所述U形装置块的后端固定连接有打气筒，所述打气筒的出气端连接有三通阀，所述三通阀的第一出气口与充气囊连接，且三通阀与充气囊连通的导管上还连接有单向阀，所述三通阀的第二出气口与U型通道连通，所述座椅靠背的侧壁设有阀门控制槽，所述三通阀的阀杆延伸至阀门控制槽内，所述圆形充气囊的下端连接有竖直设置的排气管，所述排气管内设有球阀，所述球阀的阀杆贯穿座椅的靠背并延伸至阀门控制槽内。
[0006]优选地，所述玻璃片的下端为圆弧形，且与充气囊充气后的外圈壁形状相匹配。
[0007]优选地，所述U形装置块的外壁上端设有圆角。
[0008]优选地，所述充气囊充气状态的斜面端的下部与U形装置块的倾斜段的下部交汇且成V字形。
[0009]本发明与现有技术相比，其有益效果为：
[0010]1、U形装置块上设有多个条形孔，通过吸尘器将理发过程中掉落在U形装置块内的头发吸收，避免头发掉落到地面上，省去了频繁清理的过程；通过在U形装置块的内侧设置充气囊，可在客户就坐后进行充气，进而围住顾客的脖子，避免头发从空隙中掉落，同时充气囊内圈大小可根据客户的要求进行调节，提高了理发的舒适性。
[0011]2、不使用围兜的形式，提高理发时的舒适性，并且手部活动的空间更大，通过设置可拆卸的玻璃片，透过玻璃片可观看手机，不至于顾客在理发的过程中无聊。
[0012]3、设置有打气筒，使气体通过条形孔吹出，将粘附在脖子四周及面部的头发吹开，无需人为使用海绵及面部配合吹风机进行清理，清洁效果好。
附图说明

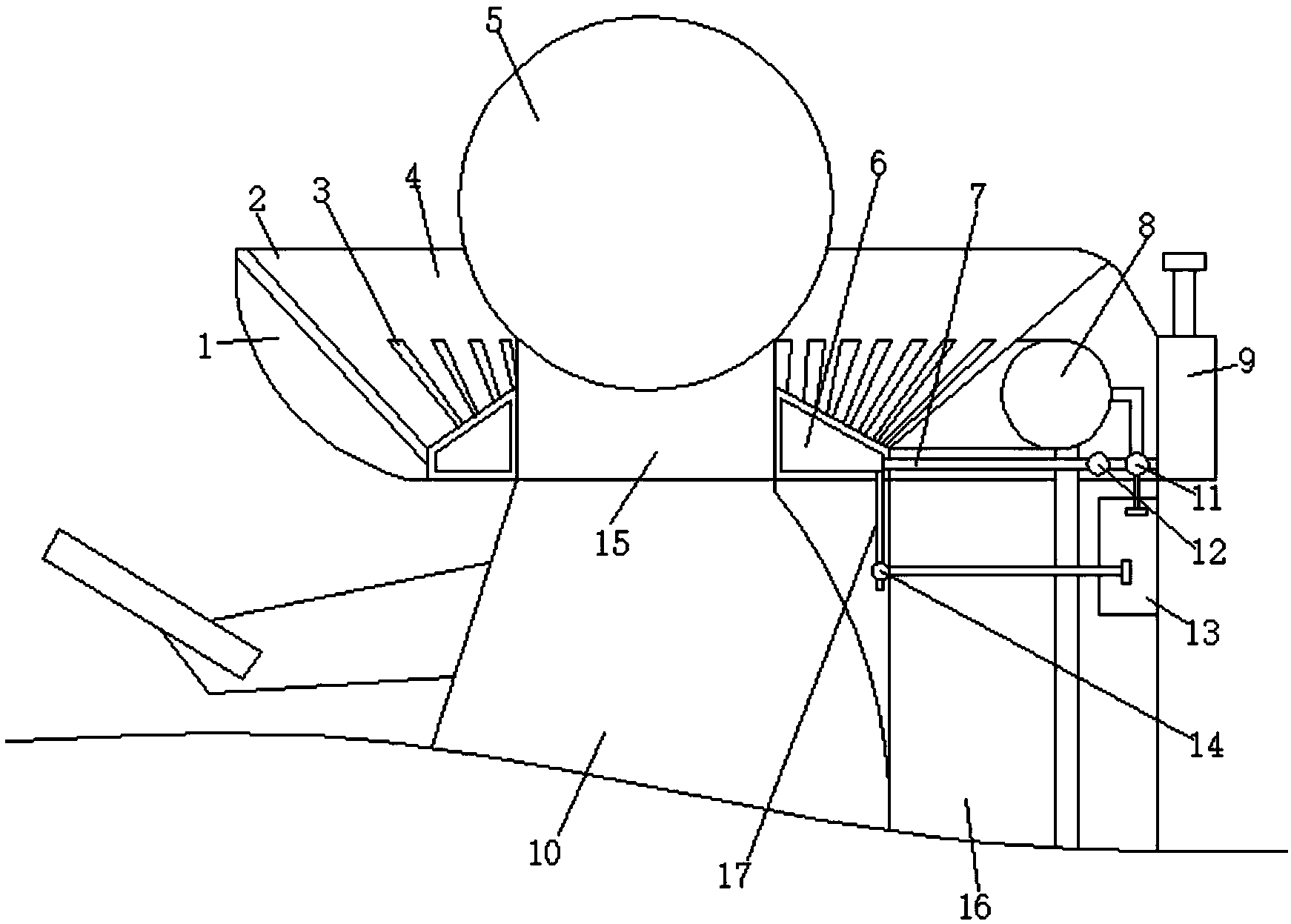

[0013]图1为本发明提出的一种理发用头发回收装置的侧面透视图；
[0014]图2为本发明提出的一种理发用头发回收装置的正面透视图；
[0015]图3为本发明提出的一种理发用头发回收装置的俯视结构示意图。
[0016]图中：1玻璃片、2插槽、3条形孔、4 U形装置块、5头部、6充气囊、7导管、8 U形通道、9打气筒、10躯体、11三通阀、12单向阀、13阀门控制槽、14球阀、15脖子、16座椅、17排气管。
具体实施方式
[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0018]参照图1-3，一种理发用头发回收装置，包括座椅16，座椅16椅背的上端固定连接有U形装置块4，U形装置块4的内圈壁包括倾斜段及连接在其下端的竖直端，U形装置块4的前端内壁设有插槽2，插槽2内安插玻璃片1，玻璃片1倾斜设置，能够在理发过程中透过玻璃片1观看手机。
[0019]U形装置块4内圈壁的竖直段通过热固胶连接有充气囊6，充气囊6充气后首尾连接成封闭的圆环形，充气囊6的截面呈梯形，且其上端向外侧倾斜，U形装置块4内设有U形通道8，U形装置块4内圈壁的倾斜段上等间距设有多个条形孔3，条形孔3与U形通道8相连通，U形通道8的出气端与设置在座椅16底部的吸尘器连接，吸尘器与座椅16的底部可拆卸连接，U形装置块4的后端固定连接有打气筒9，打气筒9的出气端连接有三通阀11，三通阀11的第一出气口与充气囊6连接，且三通阀11与充气囊6连通的导管7上还连接有单向阀12，三通阀11的第二出气口与U型通道8连通，座椅16靠背的侧壁设有阀门控制槽13，三通阀11的阀杆延伸至阀门控制槽13内，圆形充气囊6的下端连接有竖直设置的排气管17，排气管17内设有球阀14，球阀14的阀杆贯穿座椅16的靠背并延伸至阀门控制槽13内。
[0020]本发明中玻璃片1的下端为圆弧形，且与充气囊6充气后的外圈壁形状相匹配，避免头发从玻璃片1与充气囊6之间的空隙掉落，U形装置块4的外壁上端设有圆角，使整体更加圆润，避免碰伤，充气囊6充气状态的斜面端的下部与U形装置块4的倾斜段的下部交汇且成V字形，能够更好的回收头发。
[0021]本发明中，取下玻璃片1，此时充气囊6处于泄气状态，人坐在座椅16上，脖子15位于U形装置块4的U形槽内，躯体10位于U形装置块4下方，头部5位于U形装置块4上方，不影响理发师理发，使用打气筒9进行打气，此时三通阀11的第一出气口与导管7相连通，将气体充入充气囊6内，使充气囊6充满气后呈首尾相抵的圆环形，与脖子四周相抵，避免头发从缝隙处落下，将玻璃片1插入插槽2内，可透过玻璃片1观看手机，避免在顾客在长时间的烫发和染发时处于无聊状态，理发过程中，头发掉落在充气囊6与U形装置块4倾斜段之间，理发结束后，启动吸尘器，将头发通过U形装置块4倾斜段上的条形孔3吸收掉，理发完毕后，转动三通阀11的阀杆，使三通阀11的第二出口与U形通道8相连通，快速的按压打气筒9，使气体通过条形孔3斜向上喷出，将粘附在脖子15四周的头发吹开，清洁效果好，无需人为使用海绵块配合吹风机进行清理，使用完毕后，转动球阀14，将充气囊6内的气体排出，便可以使脖子15与U形装置块4相脱离。
[0022]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
