本发明公开了一种河流廊道用电感式除尘防护栏，包括固定在路基上的竖杆，所述竖杆的侧壁开设有滑槽，所述滑槽内密封滑动连接有磁力滑块，所述滑槽的内壁上嵌设有螺旋线圈，所述竖杆的侧壁开设有多个条形槽，所述条形槽的内顶部固定连接有与螺旋线圈耦合的第一弹簧，且所述第一弹簧的下端通过绝缘挡块固定连接有第二弹簧。本发明通过使第二弹簧不断的收缩、伸长，可将吸附在第二弹簧表面吸水绒的水打散成水雾，同时磁力滑块上下移动的过程中，可不断的向条形槽内吹气，从而将水雾由喷孔吹出，可将道路两侧扬起的灰尘与水雾结合并掉落在地面上，避免灰尘堆积在植物叶片表面上而阻碍其生长。

权利要求

1.一种河流廊道用电感式除尘防护栏，包括固定在路基(18)上的竖杆(1)，其特征在于，所述竖杆(1)的侧壁开设有滑槽(3)，所述滑槽(3)内密封滑动连接有磁力滑块(4)，所述滑槽(3)的内壁上嵌设有螺旋线圈(5)，所述竖杆(1)的侧壁开设有多个条形槽(6)，所述条形槽(6)的内顶部固定连接有与螺旋线圈(5)耦合的第一弹簧(7)，且所述第一弹簧(7)的下端通过绝缘挡块(8)固定连接有第二弹簧(11)，所述竖杆(1)的侧壁开设有多个喷孔(10)，所述滑槽(3)的内壁上开设有出气孔(9)，所述出气孔(9)内安装有第一单向阀，所述竖杆(1)的侧壁开设有与滑槽(3)内部连通的进气孔(15)，所述进气孔(15)内安装有第二单向阀，所述条形槽(6)内安装有向第二弹簧(11)供水的供水装置，所述磁力滑块(4)的下端固定连接有连杆(14)，所述连杆(14)的下端贯穿竖杆(1)的侧壁并固定连接有浮板(13)，所述竖杆(1)的侧壁安装有与螺旋线圈(5)耦合的警示灯(16)。

2.根据权利要求1所述的一种河流廊道用电感式除尘防护栏，其特征在于，所述供水装置包括固定连接在条形槽(6)内底部的毛细管(12)，所述毛细管(12)的出水端与第二弹簧(11)的下端固定连接，且所述第二弹簧(11)的表面上设有吸收绒。

3.根据权利要求1或2所述的一种河流廊道用电感式除尘防护栏，其特征在于，所述竖杆(1)的侧壁开设有储水腔(21)，所述储水腔(21)内设有吸水条(20)，所述吸水条(20)的上端固定连接在第二弹簧(11)的下端，所述储水腔(21)的内壁上固定连接有回流管(22)，且所述进气孔(15)连通储水腔(21)与滑槽(3)，所述储水腔(21)的内壁上开设有与滑槽(3)连通的排气孔(23)，所述排气孔(23)内安装有第三单向阀，所述储水腔(21)的内底部固定连接有进水管(19)，且所述进水管(19)内设有过滤机构。

说明书

一种河流廊道用电感式除尘防护栏

技术领域

[0001]本发明涉及机械技术领域，尤其涉及一种河流廊道用电感式除尘防护栏。

背景技术

[0002]在生态廊道的河流区域道路中，常常设有防护栏以对过往车辆进行安全防护，该防护栏结构较为简单，功能也较为单一，仅仅实现了防护功能。

[0003]由于河流廊道的生态环境十分优美，吸引了大量游客前往观光旅游。这导致在道路中过往的车辆很多，汽车在行驶过程中会扬起地面上的灰尘，这些飞扬的灰尘不仅污染了空气，影响了游客的身体健康，同时部分飘落的灰尘还会附着在道路两旁的用于河流污染的植物上，在长时间的积累过程中，会逐渐覆盖住植物的叶片，阻碍了植物的光合作用，给河流廊道附近的植物的生长带来了阻碍，从而抑制河流廊道的生态治理功能。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种河流廊道用电感式除尘防护栏。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种河流廊道用电感式除尘防护栏，包括固定在路基上的竖杆，所述竖杆的侧壁开设有滑槽，所述滑槽内密封滑动连接有磁力滑块，所述滑槽的内壁上嵌设有螺旋线圈，所述竖杆的侧壁开设有多个条形槽，所述条形槽的内顶部固定连接有与螺旋线圈耦合的第一弹簧，且所述第一弹簧的下端通过绝缘挡块固定连接有第二弹簧，所述竖杆的侧壁开设有多个喷孔，所述滑槽的内壁上开设有出气孔，所述出气孔内安装有第一单向阀，所述竖杆的侧壁开设有与滑槽内部连通的进气孔，所述进气孔内安装有第二单向阀，所述条形槽内安装有向第二弹簧供水的供水装置，所述磁力滑块的下端固定连接有连杆，所述连杆的下端贯穿竖杆的侧壁并固定连接有浮板，所述竖杆的侧壁安装有与螺旋线圈耦合的警示灯。

[0007]优选地，所述供水装置包括固定连接在条形槽内底部的毛细管，所述毛细管的出水端与第二弹簧的下端固定连接，且所述第二弹簧的表面上设有吸收绒。

[0008]优选地，所述竖杆的侧壁开设有储水腔，所述储水腔内设有吸水条，所述吸水条的上端固定连接在第二弹簧的下端，所述储水腔的内壁上固定连接有回流管，且所述进气孔连通储水腔与滑槽，所述储水腔的内壁上开设有与滑槽连通的排气孔，所述排气孔内安装有第三单向阀，所述储水腔的内底部固定连接有进水管，且所述进水管内设有过滤机构。

[0009]本发明具有以下有益效果：

[0010]1、通过河水流动过程中，不断起伏的波浪推动浮板上下移动，从而对磁力滑块不断进出螺旋线圈，改变螺旋线圈内的磁通量，从而使得螺旋线圈间歇性的产生电流，并使第一弹簧间歇性的通电，从而使得第一弹簧间歇性的收缩，如此可不断的拉动绝缘挡块，使得第二弹簧不断的收缩、伸长，可将吸附在第二弹簧表面吸水绒的水打散成水雾，同时磁力滑块上下移动的过程中，可不断的向条形槽内吹气，从而将水雾由喷孔吹出，可将道路两侧扬起的灰尘与水雾结合并掉落在地面上，避免灰尘堆积在植物叶片表面上而阻碍其生长；

[0011]2、通过设置供水装置，使第二弹簧的表面始终附着有水，保证本装置能够持续的循环使用，无需架设电力设备加水或人工定期向储水腔加水，不仅结构简单，而且节省了电力能源，无需人工维护；

[0012]3、通过设置回流管，可在储水腔内水加满时将加入的水由回流管回流至河内，避免在长期使用过程中造成河流区域的水资源流失；

[0013]4、通过设置警示灯，并使警示灯与螺旋线圈与警示灯耦合，可使警示灯发光，在夜间或光线灰暗时，提高良好的警示效果，避免车辆与防护栏发生冲撞而发生危险。

附图说明

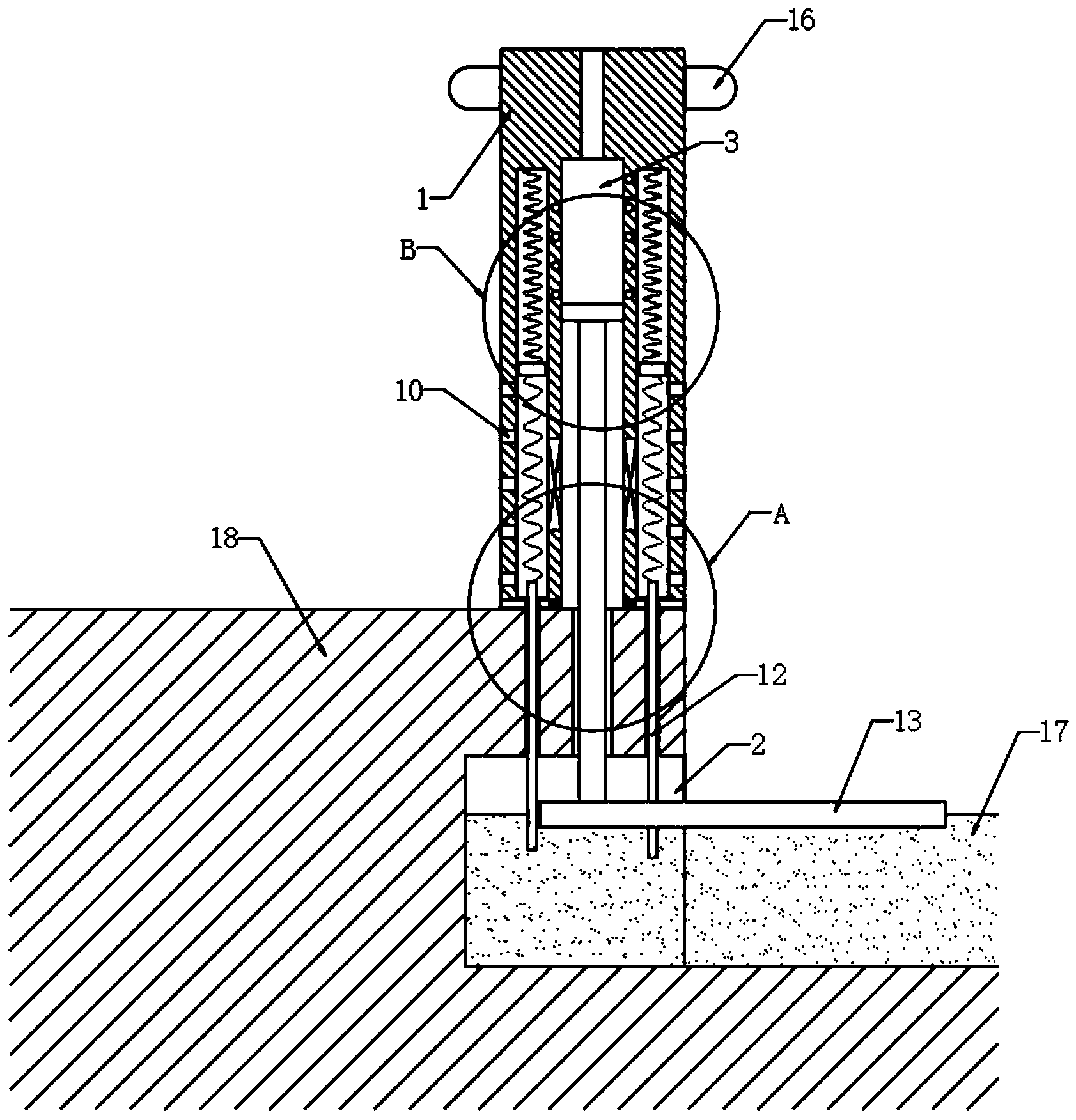

[0014]图1为本发明实施例一中的结构示意图；

[0015]图2为图1中的A处结构放大示意图；

[0016]图3为图1中的B处结构放大示意图；

[0017]图4为本发明实施例二中的结构示意图；

[0018]图5为图4中的C处结构放大示意图。

[0019]图中：1竖杆、2方形槽、3滑槽、4磁力滑块、5螺旋线圈、6条形槽、7第一弹簧、8绝缘挡块、9出气孔、10喷孔、11第二弹簧、12毛细管、13浮板、14连杆、15进气孔、16警示灯、17河道、18路基、19进水管、20吸水条、21储水腔、22回流管、23排气孔。

具体实施方式

[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0021]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0022]参照图1-3，一种河流廊道用电感式除尘防护栏，包括固定在路基18上的竖杆1，其特征在于，竖杆1的侧壁开设有滑槽3，滑槽3内密封滑动连接有磁力滑块4，滑槽3的内壁上嵌设有螺旋线圈5，竖杆1的侧壁开设有多个条形槽6，条形槽6的内顶部固定连接有与螺旋线圈5耦合的第一弹簧7，且第一弹簧7的下端通过绝缘挡块8固定连接有第二弹簧11，绝缘挡块8由橡胶材料制成。

[0023]竖杆1的侧壁开设有多个喷孔10。滑槽3的内壁上开设有出气孔9，出气孔9内安装有第一单向阀。第一单向阀只允许气体由滑槽3流入出气孔9内。

[0024]需要说明的是，滑槽3的内顶部开设有通孔，以保证磁力滑块4在滑槽3内能够顺畅的上下移动。

[0025]值得一提的是，通过多个喷孔10，可将打碎的水雾沿多个喷孔10排出，增大水雾的扩散面积，从而增大水雾与灰尘的接触面积，提高了除尘效果。

[0026]竖杆1的侧壁开设有与滑槽3内部连通的进气孔15，进气孔15内安装有第二单向阀，第二单向阀只允许气体从进气孔15内流向滑槽3内，路基18的侧壁开设有方形槽2，条形槽6内安装有向第二弹簧11供水的供水装置，磁力滑块4的下端固定连接有连杆14，连杆14的下端贯穿竖杆1的侧壁并固定连接有浮板13，竖杆1的侧壁安装有与螺旋线圈5耦合的警示灯16。需要说明的是，警示灯16为现有的警示具有警示功能的灯具设备，其安装方式也是现有的成熟技术。

[0027]在具体的实施过程中，如图1所示，可在路基18的侧面挖设一条形槽口与河道17相通的方形槽2，并将浮板13设置在方形槽2内，且通过选取合适的材料，使得浮板13漂浮在水面上，这样浮板13可随河内波浪起伏，不断上下移动。

[0028]同时滑槽3的槽宽大于出气孔9的孔径，虽然磁力滑块4上下移动的距离有限，仍能够将大体积的空气排入狭小的出气孔9内，如此可使排入条形槽6内的空气具有较高的流速，可以将水雾由喷孔10吹出较远距离，同时由于河流波浪起伏频繁，其频次也很高，使的浮板13及磁力滑块4上下移动较快，从而进一步提高排入条形槽6内空气的流速。

[0029]供水装置包括固定连接在条形槽6内底部的毛细管12，毛细管12的出水端与第二弹簧11的下端固定连接，且第二弹簧11的表面上设有吸收绒。

[0030]需要说明的是，吸水绒采用高分子吸水树脂，其结构所带有的亲水基团，赋予其极强的吸水性，以保证吸水绒上的水被抖落后能都得到及时的补充。

[0031]本实施例中，在毛细作用下，河水沿毛细管12上升，并由第二弹簧11上的吸收绒吸附在第二弹簧11的表面上。

[0032]同时漂浮在河面上的浮板13将随着波浪的起伏不断的上下移动，可推动磁力滑块4随之不断上下移动，当磁力滑块4上移时，磁力滑块4的下端与滑槽3形成的密闭空间增大，产生负压，可将空气由进气孔15抽入滑槽3内，而当磁力滑块4下移时，可将滑槽3的空气由出气孔9吹入条形槽6内，并由喷孔10排出；

[0033]当磁力滑块4在滑槽3不断上下移动过程中，磁力滑块4不断的进出螺旋线圈5，可使螺旋线圈5内的磁通量从无到有，并不断的发生改变，这样可使螺旋线圈5间歇性的产生感应电流，如此可使与螺旋线圈5耦合的第一弹簧7间歇性的通电，由于每匝弹簧相当于环形电流，每匝弹簧中电流方向相同。根据同向电流之间相互吸引可知，每匝弹簧都与相邻弹簧相互吸引，于是第一弹簧7在通电时整体会收缩，而在断电时第一弹簧7可伸长恢复。同时由于河流波浪起伏频繁，其频次也很高，因此浮板13上下移动也很快，使得第一弹簧7通、断电的频率较高。

[0034]如此可使第一弹簧7不断的上下振动，并在绝缘挡块8的拉动下，使得第二弹簧11不断的上下振动，从而可将第二弹簧11上吸附的水打散成水雾，同时由出气孔9吹入的空气可将水雾吹出喷孔10外，可将道路两侧扬起的灰尘与水雾结合并掉落在地面上，既洁净了河流廊道附近的空气，同时又可避免灰尘堆积在植物叶片表面上而阻碍其生长。

[0035]实施例二：

[0036]参照图4-5，与实施例一不同的是，竖杆1的侧壁开设有储水腔21，储水腔21内设有吸水条20，吸水条20的上端固定连接在第二弹簧11的下端，储水腔21的内壁上固定连接有回流管22，且进气孔15连通储水腔21与滑槽3，储水腔21的内壁上开设有与滑槽3连通的排气孔23，排气孔23内安装有第三单向阀，第三单向阀只允许气体由滑槽3流入排气孔23内，储水腔21的内底部固定连接有进水管19，且进水管19内设有过滤机构。

[0037]需要说明的是，过滤机构为现有的管道内的过滤设备，其安装方式也是现有的成熟技术，且回流管22及进水管19均伸入河水内，回流管22在储水腔21内的高度低于进气孔15的高度,以避免将储水腔21内的水抽入滑槽3内。

[0038]进一步的，排气孔23的孔径远小于出气孔9的孔径，这样当磁力滑块4下移时，仍可将绝大部分的空气排入出气孔9内，不会影响本装置原本功能的使用。

[0039]本实施例中，由于河水中杂质较多，极易使毛细管12堵塞而导致本装置失去作用，因此通过设置储水腔21、吸水条20、回流管22、进水管19、过滤机构等部件，如此可在磁力滑块4上下移动过程中，将河水经进水管19内的过滤部件过滤后，再抽入储水腔21内，最终在毛细作用下，由吸水条20传递至第二弹簧11表面上的吸收绒上。

[0040]同时当储水腔21内的液面上升至回流管22的位置时，由排气孔23排入储水腔21内的空气，可将储水腔21内的水通过回流管22重新排入河内，避免水资源流失。

[0041]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
