详情
摘要
本发明公开了一种化学试剂振荡和存储装置,包括设备本体，所述设备本体的顶壁上开设有振荡室，所述振荡室的内侧壁上安装有安装杆，所述安装杆上开设有安装槽，所述安装槽的内部转动安装有三个旋转杆，三个所述旋转杆的顶端均安装有固定套，每个所述固定套的内部均固定有试管，所述设备本体的内部开设有安装腔，所述安装腔的内部安装有驱动电机，所述驱动电机的驱动端上安装有转盘。本发明结构简单，易于实现，改变传统振荡器的水平旋转式振荡方式，对试管进行轴向往复振荡，有利于提高试剂的混合效果，同时设置专门的存放装置，使试剂处于适合的存放环境内，有利于维持其效用，高效便捷，值得推广。
权利要求
1.一种化学试剂振荡和存储装置，包括设备本体(1)，其特征在于：所述设备本体(1)的顶壁上开设有振荡室(2)，所述振荡室(2)的内侧壁上安装有安装杆(3)，所述安装杆(3)上开设有安装槽，所述安装槽的内部转动安装有三个旋转杆(4)，三个所述旋转杆(4)的顶端均安装有固定套(5)，每个所述固定套(5)的内部均固定有试管(6)，所述设备本体(1)的内部开设有安装腔(7)，且安装腔(7)位于振荡室(2)的一侧，所述安装腔(7)的内部安装有驱动电机(8)，所述驱动电机(8)的驱动端上安装有转盘(9)，所述转盘(9)远离驱动电机(8)一侧的侧壁上转动安装有连接杆(10)，所述连接杆(10)远离转盘(9)的一端转动连接有安装杆(11)，三个所述旋转杆(4)的底端均与安装杆(11)活动连接，所述设备本体(1)的顶壁上同样开设有存放室(14)，且存放室(14)位于安装腔(7)的正上方，所述存放室(14)两侧的内侧壁上均等距离开设有三个换气口(15)，所述存放室(14)和安装腔(7)之间开设有换气道(16)，每个所述换气口(15)均与换气道(16)相互连通，所述设备本体(1)的内部安装有单片机，所述存放室(14)的内侧壁上开设有安装口，所述安装口的内部安装有温度传感器，所述换气道(16)的内部安装有电加热丝(17)和小型风扇(18)，所述设备本体(1)的外侧壁上固定安装有制冷机，所述换气道(16)的内侧壁上开设有进气口，所述制冷机的出气端与进气口相互连通。
2.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述温度传感器的输出端与单片机(19)的输入端电连接，所述单片机(19)的输出端与电加热丝(17)、小型风扇(18)和制冷机的输入端电连接，所述温度传感器为PT100温度传感器，所述单片机(19)为可编程89S51单片机，所述温度传感器、单片机(19)、电加热丝(17)、小型风扇(18)、和制冷机输入端均与外置电源的输出端电连接。
3.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述存放室(14)顶端的开口处设有密封盖(20)，所述密封盖(20)的顶壁上安装有拉环(21)。
4.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述固定套(5)上开设有固定孔(22)，所述固定套(5)的侧壁内开设有传动腔(23)，所述传动腔(23)和固定孔(22)之间对称插设有两个固定杆(24)，两个所述固定杆(24)远离传动腔(23)的一端共同安装有夹片(25)，两个所述固定杆(24)远离夹片(25)的一端共同安装有安装板(26)，所述固定套(5)的外侧壁上安装有螺纹杆(27)，且螺纹杆(27)贯穿固定套(5)的外侧壁并延伸至传动腔(23)的内部，所述螺纹杆(27)远离安装板(26)的一端安装有旋钮(28)。
5.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述安装槽的内部等距离安装有三个支杆，且三个支杆分别贯穿三个旋转杆(4)设置，所述安装杆(11)的顶壁上等距离安装有三对固定板，每对所述固定板之间均安装有插杆，三个所述插杆分别贯穿三个旋转杆(4)设置。
6.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述转盘(9)远离驱动电机(8)一侧的侧壁上安装有插柱，所述连接杆(10)远离安装杆(11)的一端开设有插孔，且插柱插设在插孔内，所述连接杆(10)靠近安装杆(11)的一端开设有活动口，所述活动口的内部安装有转接杆，所述转接杆贯穿安装杆(11)设置。
7.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述安装腔(7)和振荡室(2)之间开设有活动口(13)，所述振荡室(2)的底壁上安装有支撑座(12)，所述支撑座(12)的侧壁上水平开设有与安装杆(11)相互配合的穿孔。
8.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述安装口的开口上安装有不锈钢密封板。
9.根据权利要求1所述的一种化学试剂振荡和存储装置，其特征在于：所述设备本体(1)的外侧壁上安装有振荡开关，所述驱动电机(8)的输入端通过振荡开关与外置电源的输出端电连接。
10.根据权利要求4所述的一种化学试剂振荡和存储装置，其特征在于：所述固定孔(22)的内侧壁上贴附有橡胶垫。
说明书
一种化学试剂振荡和存储装置
技术领域
[0001]本发明涉及化工设备技术领域，尤其涉及一种化学试剂振荡和存储装置。
背景技术
[0002]化工设备是化工机械的一部分，化工机械包括两部分，其一是化工机器，主要是指诸如流体输送的风机、压缩机、各种泵等设备，其主要部件是运动的机械，一般称为化工机器。其二是化工设备，主要是指部件是静止的机械，诸如塔器等分离设备，容器、反应器设备等，有时也称为非标准设备。化工机械与其他机械的划分不是很严格的，例如一些用于化工过程的机泵，也是其他工业部门采用的通用设备。同样在化工过程中化工机器和化工设备间也没有严格的区分。
[0003]化学实验室内常需要配置各种试剂，化学试剂在配置时需要对试剂进行混合以保证各成分均匀分布，现有的混合器一般通过将试管安装在高速旋转的转盘上进行混合和振荡，试管内比重不同的成分容易产生分层而无法混合充分，同时，混合完成的试剂若是没有直接使用，缺少适宜的存放装置对其进行存放，需要对这些问题作出解决。
发明内容
[0004]本发明的目的是为了解决现有技术中化学实验室内缺少能够混合充分的混合振荡器且没有适合的存放装置的问题，而提出的一种化学试剂振荡和存储装置。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种化学试剂振荡和存储装置，包括设备本体，所述设备本体的顶壁上开设有振荡室，所述振荡室的内侧壁上安装有安装杆，所述安装杆上开设有安装槽，所述安装槽的内部转动安装有三个旋转杆，三个所述旋转杆的顶端均安装有固定套，每个所述固定套的内部均固定有试管，所述设备本体的内部开设有安装腔，且安装腔位于振荡室的一侧，所述安装腔的内部安装有驱动电机，所述驱动电机的驱动端上安装有转盘，所述转盘远离驱动电机一侧的侧壁上转动安装有连接杆，所述连接杆远离转盘的一端转动连接有安装杆，三个所述旋转杆的底端均与安装杆活动连接，所述设备本体的顶壁上同样开设有存放室，且存放室位于安装腔的正上方，所述存放室两侧的内侧壁上均等距离开设有三个换气口，所述存放室和安装腔之间开设有换气道，每个所述换气口均与换气道相互连通，所述设备本体的内部安装有单片机，所述存放室的内侧壁上开设有安装口，所述安装口的内部安装有温度传感器，所述换气道的内部安装有电加热丝和小型风扇，所述设备本体的外侧壁上固定安装有制冷机，所述换气道的内侧壁上开设有进气口，所述制冷机的出气端与进气口相互连通。
[0007]优选地，所述温度传感器的输出端与单片机的输入端电连接，所述单片机的输出端与电加热丝、小型风扇和制冷机的输入端电连接，所述温度传感器为PT100温度传感器，所述单片机为可编程89S51单片机，所述温度传感器、单片机、电加热丝、小型风扇、和制冷机输入端均与外置电源的输出端电连接。
[0008]优选地，所述存放室顶端的开口处设有密封盖，所述密封盖的顶壁上安装有拉环。
[0009]优选地，所述固定套上开设有固定孔，所述固定套的侧壁内开设有传动腔，所述传动腔和固定孔之间对称插设有两个固定杆，两个所述固定杆远离传动腔的一端共同安装有夹片，两个所述固定杆远离夹片的一端共同安装有安装板，所述固定套的外侧壁上安装有螺纹杆，且螺纹杆贯穿固定套的外侧壁并延伸至传动腔的内部，所述螺纹杆远离安装板的一端安装有旋钮。
[0010]优选地，所述安装槽的内部等距离安装有三个支杆，且三个支杆分别贯穿三个旋转杆设置，所述安装杆的顶壁上等距离安装有三对固定板，每对所述固定板之间均安装有插杆，三个所述插杆分别贯穿三个旋转杆设置。
[0011]优选地，所述转盘远离驱动电机一侧的侧壁上安装有插柱，所述连接杆远离安装杆的一端开设有插孔，且插柱插设在插孔内，所述连接杆靠近安装杆的一端开设有活动口，所述活动口的内部安装有转接杆，所述转接杆贯穿安装杆设置。
[0012]优选地，所述安装腔和振荡室之间开设有活动口，所述振荡室的底壁上安装有支撑座，所述支撑座的侧壁上水平开设有与安装杆相互配合的穿孔。
[0013]优选地，所述安装口的开口上安装有不锈钢密封板。
[0014]优选地，所述设备本体的外侧壁上安装有振荡开关，所述驱动电机的输入端通过振荡开关与外置电源的输出端电连接。
[0015]优选地，所述固定孔的内侧壁上贴附有橡胶垫。
[0016]本发明中，当需要对配置的试剂进行混合时，将试管插入固定孔内，然后旋转旋钮使螺纹杆向固定孔内部移动，螺纹杆顶在安装板上使夹片压在试管上，即可对试管进行夹紧，随后打开驱动电机，驱动电机带动转盘转动，连接杆远离安装杆的一端跟随转盘移动，最远到达转盘最左侧，最近到达转盘最右侧，安装杆因此跟随做往复直线运动，三个旋转杆的底端跟随移动，由于杠杆原理，三个旋转杆的顶端因此往复做弧线运动，试管内的试剂即可被充分振荡，试剂配置完成后，若需要将试剂存放起来，则打开密封盖，将试剂放入，温度传感器对存放室内的温度进行监测，并将温度数据发送给单片机，提前通过单片机设置好存放温度，若存放室内的温度偏低，则打开小型风扇和电加热丝对存放室内的空气进行加热，小型风扇使空气保持流通，使温度均匀，若存放室内的温度偏高，则打开制冷机向存放室内吹入冷气。本发明结构简单，易于实现，改变传统振荡器的水平旋转式振荡方式，对试管进行轴向往复振荡，有利于提高试剂的混合效果，同时设置专门的存放装置，使试剂处于适合的存放环境内，有利于维持其效用，高效便捷，值得推广。
附图说明

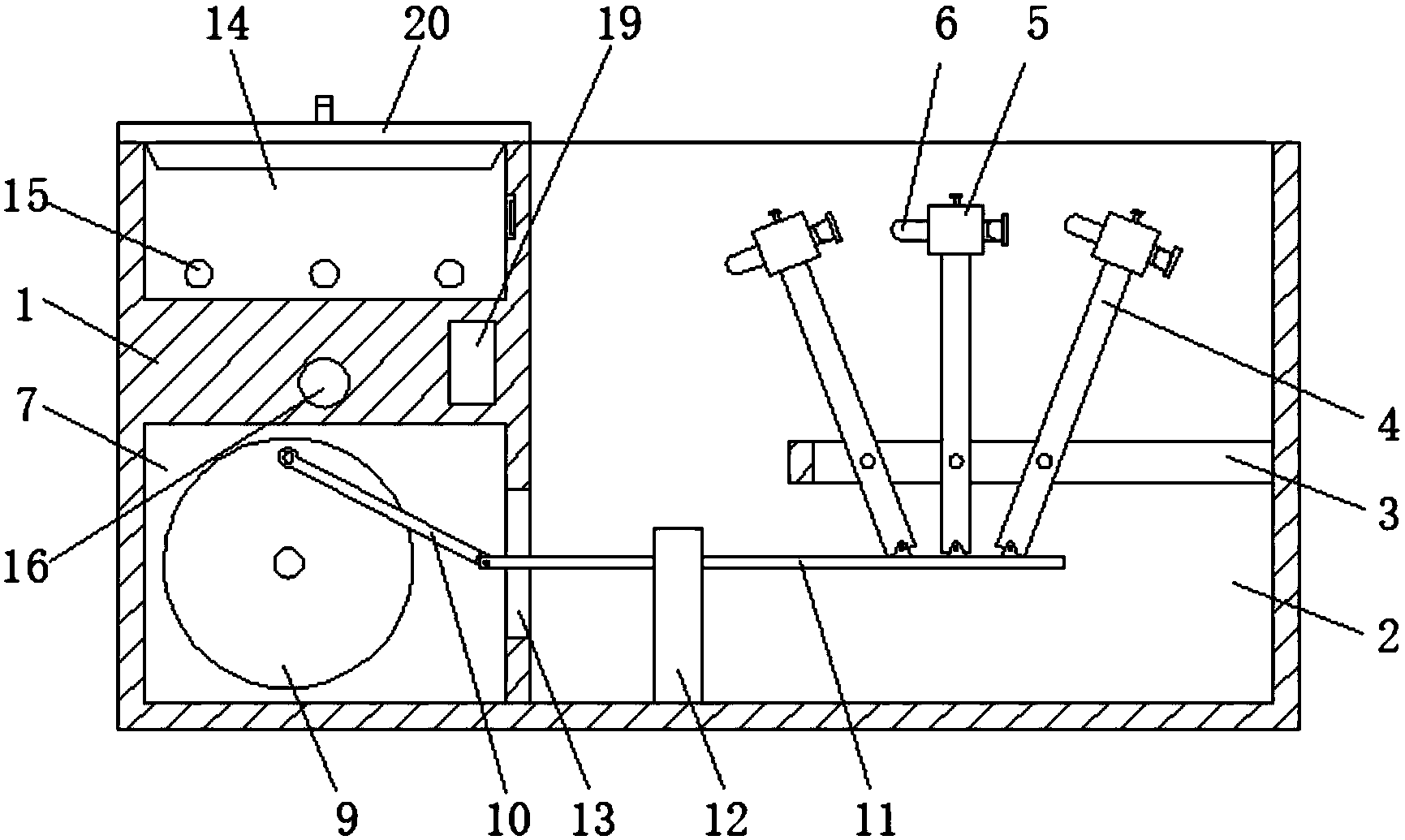

[0017]图1为本发明提出的一种化学试剂振荡和存储装置的正面剖视图；
[0018]图2为本发明提出的一种化学试剂振荡和存储装置的侧面剖视图；
[0019]图3为本发明提出的一种化学试剂振荡和存储装置的固定套的结构示意图。
[0020]图中：1设备本体、2振荡室、3安装杆、4旋转杆、5固定套、6试管、7安装腔、8驱动电机、9转盘、10连接杆、11安装杆、12支撑座、13活动口、14存放室、15换气口、16换气道、17电加热丝、18小型风扇、19单片机、20密封盖、21拉环、22固定孔、23传动腔、24固定杆、25夹片、26安装板、27螺纹杆、28旋钮。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0022]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0023]参照图1-3，一种化学试剂振荡和存储装置，包括设备本体1，设备本体1的顶壁上开设有振荡室2，振荡室2的内侧壁上安装有安装杆3，三个旋转杆4的顶端均安装有固定套5，每个固定套5的内部均固定有试管6，固定套5上开设有固定孔22，固定孔22的内侧壁上贴附有橡胶垫，避免试管6与固定套5内壁直接接触，防止损坏试管6，固定套5的侧壁内开设有传动腔23，传动腔23和固定孔22之间对称插设有两个固定杆24，两个固定杆24远离传动腔23的一端共同安装有夹片25，两个固定杆24远离夹片25的一端共同安装有安装板26，固定套5的外侧壁上安装有螺纹杆27，且螺纹杆27贯穿固定套5的外侧壁并延伸至传动腔23的内部，螺纹杆27远离安装板26的一端安装有旋钮28。
[0024]本发明中，设备本体1的内部开设有安装腔7，且安装腔7位于振荡室2的一侧，安装腔7的内部安装有驱动电机8，驱动电机8的驱动端上安装有转盘9，转盘9远离驱动电机8一侧的侧壁上转动安装有连接杆10，连接杆10远离转盘9的一端转动连接有安装杆11，转盘9远离驱动电机8一侧的侧壁上安装有插柱，连接杆10远离安装杆11的一端开设有插孔，且插柱插设在插孔内，连接杆10与转盘9实现转动安装，连接杆10靠近安装杆11的一端开设有活动口，活动口的内部安装有转接杆，转接杆贯穿安装杆11设置，连接杆10与安装杆11实现转动连接，三个旋转杆4的底端均与安装杆11活动连接，安装腔7和振荡室2之间开设有活动口13，振荡室2的底壁上安装有支撑座12，支撑座12的侧壁上水平开设有与安装杆11相互配合的穿孔，对安装杆11进行限位和制成。
[0025]本发明中，设备本体1的顶壁上同样开设有存放室14，且存放室14位于安装腔7的正上方，存放室14顶端的开口处设有密封盖20，密封盖20的顶壁上安装有拉环21，存放室14两侧的内侧壁上均等距离开设有三个换气口15，存放室14和安装腔7之间开设有换气道16，每个换气口15均与换气道16相互连通，设备本体1的内部安装有单片机，存放室14的内侧壁上开设有安装口，安装口的内部安装有温度传感器，安装口的开口上安装有不锈钢密封板，温度传导效果好，换气道16的内部安装有电加热丝17和小型风扇18，设备本体1的外侧壁上固定安装有制冷机，换气道16的内侧壁上开设有进气口，制冷机的出气端与进气口相互连通，温度传感器的输出端与单片机19的输入端电连接，单片机19的输出端与电加热丝17、小型风扇18和制冷机的输入端电连接，温度传感器为PT100温度传感器，单片机19为可编程89S51单片机，温度传感器、单片机19、电加热丝17、小型风扇18、和制冷机输入端均与外置电源的输出端电连接，设备本体1的外侧壁上安装有振荡开关，驱动电机8的输入端通过振荡开关与外置电源的输出端电连接。
[0026]本发明中，安装杆3上开设有安装槽，安装槽的内部转动安装有三个旋转杆4，安装槽的内部等距离安装有三个支杆，且三个支杆分别贯穿三个旋转杆4设置，旋转杆4以支杆为圆心转动，安装杆11的顶壁上等距离安装有三对固定板，每对固定板之间均安装有插杆，三个插杆分别贯穿三个旋转杆4设置，实现旋转杆4与安装杆11的活动连接。
[0027]本发明中，当需要对配置的试剂进行混合时，将试管6插入固定孔22内，然后旋转旋钮28使螺纹杆27向固定孔22内部移动，螺纹杆27顶在安装板26上使夹片25压在试管6上，即可对试管6进行夹紧，随后打开驱动电机8，驱动电机8带动转盘9转动，连接杆10远离安装杆11的一端跟随转盘9移动，最远到达转盘9最左侧，最近到达转盘9最右侧，安装杆11因此跟随做往复直线运动，三个旋转杆4的底端跟随移动，由于杠杆原理，三个旋转杆4的顶端因此往复做弧线运动，试管6内的试剂即可被充分振荡，试剂配置完成后，若需要将试剂存放起来，则打开密封盖20，将试剂放入，温度传感器对存放室14内的温度进行监测，并将温度数据发送给单片机19，提前通过单片机19设置好存放温度，若存放室14内的温度偏低，则打开小型风扇18和电加热丝17对存放室14内的空气进行加热，小型风扇18使空气保持流通，使温度均匀，若存放室14内的温度偏高，则打开制冷机向存放室14内吹入冷气。
[0028]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
