本发明属于跑步机技术领域，尤其是涉及一种节能环保型家用跑步机，包括底架和跑台，所述底架的顶壁上转动连接有两根竖直的立柱，两根所述立柱的顶壁之间转动连接有控制平台，所述控制平台的侧壁上开设有矩形凹槽，且矩形凹槽内安装有太阳能发电机构，所述立柱的外侧壁上固定连接有弧形扶手，两根所述立柱相对的侧壁上均开设有前后连通的条形开口，所述条形开口内滑动连接有移动块，且移动块的两端分别延伸至条形开口的外侧，两个所述移动块之间固定连接有同一根连杆。优点在于：本发明能够满足家庭成员的跑步需求，对锻炼者进行散热，提高了锻炼的效果，而且利用了太阳能发电，达到节能减排的使用标准。
权利要求
1.一种节能环保型家用跑步机，包括底架(1)和跑台(2)，其特征在于，所述底架(1)的顶壁上转动连接有两根竖直的立柱(3)，两根所述立柱(3)的顶壁之间转动连接有控制平台(4)，所述控制平台(4)的侧壁上开设有矩形凹槽(5)，且矩形凹槽(5)内安装有太阳能发电机构(6)，所述立柱(3)的外侧壁上固定连接有弧形扶手(7)，两根所述立柱(3)相对的侧壁上均开设有前后连通的条形开口(8)，所述条形开口(8)内滑动连接有移动块(9)，且移动块(9)的两端分别延伸至条形开口(8)的外侧，两个所述移动块(9)之间固定连接有同一根连杆(10)，所述底架(1)的顶壁上开设有与连杆(10)位置对应的圆形凹槽(11)，且圆形凹槽(11)内固定连接有电动推杆(12)，所述电动推杆(12)的伸缩端与连杆(10)的底壁转动连接，所述移动块(9)的侧壁上连接有固定块(14)，所述跑台(2)的外侧套接有防护架(15)，所述防护架(15)的侧壁上固定连接有与固定块(14)位置对应的U型件(16)，且固定块(14)转动连接在U型件(16)的槽口内，所述防护架(15)内安装有驱动装置(17)，所述跑台(2)前后两侧的防护架(15)顶壁上均固定连接有竖直的防护板(18)，且两块防护板(18)相对的端面上均开设有矩形安装槽，所述矩形安装槽内安装有与驱动装置(17)连接的辅助降温机构(19)，所述底架(1)和防护架(15)之间安装有两个减震机构(20)。
2.根据权利要求1所述的节能环保型家用跑步机，其特征在于，所述太阳能发电机构(6)包括两个分别开设在矩形凹槽(5)左右内壁上的电动滑轨(21)，所述电动滑轨(21)内配合连接有电动滑块(22)，且电动滑块(22)的顶壁上固定连接有连接件(23)，两个所述连接件(23)之间固定连接有同一个支撑板(24)，且支撑板(24)的顶壁延伸至控制平台(4)的外侧，所述支撑板(24)的顶壁上固定连接有太阳能电池板(25)，所述矩形凹槽(5)的底壁上固定连接有两个与太阳能电池板(25)电性连接的蓄电池(26)。
3.根据权利要求1所述的节能环保型家用跑步机，其特征在于，所述驱动装置(17)采用
3.5HP静音节能马达，所述驱动装置(17)与跑台(2)之间通过多根传动轴(29)连接。
4.根据权利要求1所述的节能环保型家用跑步机，其特征在于，所述辅助降温机构(19)包括固定套接在其中一根传动轴(29)外侧壁上的第一链轮(30)，所述矩形安装槽内壁上转动连接有与第一链轮(30)位置对应的转动轴(31)，所述转动轴(31)的外侧壁上固定套接有第二链轮(32)，所述第一链轮(30)与第二链轮(32)之间通过链条(33)连接，且链条(33)依次贯穿防护架(15)的顶壁和防护板(18)的底壁并延伸至矩形安装槽内，所述转动轴(31)的外侧壁上固定连接有多个转动叶片(34)。
5.根据权利要求4所述的节能环保型家用跑步机，其特征在于，两块所述防护板(18)相对的侧壁上均固定连接有散热网板(35)，且散热网板(35)对应设置在矩形安装槽的外侧。
6.根据权利要求4所述的节能环保型家用跑步机，其特征在于，所述制动机构(13)包括两根连接在矩形安装槽内的竖杆(27)，所述竖杆(27)的上端贯穿防护板(18)的顶壁并固定连接有按钮(28)，所述竖杆(27)的下端转动连接有转动板(44)，所述矩形安装槽的内壁上固定连接有转动件(45)，且转动板(44)转动套接在转动件(45)的外侧，所述转动板(44)远离竖杆的一端固定连接有制动片(46)，且制动片(46)靠近转动轴(31)设置，所述转动板(44)的下端与矩形安装槽底面之间连接有恢复弹簧(47)。
7.根据权利要求1所述的节能环保型家用跑步机，其特征在于，所述减震机构(20)包括转动连接有底架(1)侧壁上的第一支撑杆(36)，所述第一支撑杆(36)远离底架(1)的一端固定连接有伸缩杆(37)，所述伸缩杆(37)的伸缩端外侧固定套接有第一弹簧(38)，且第一弹簧(38)的两端分别与第一支撑杆(36)的侧壁和伸缩杆(37)主体的侧壁固定连接，所述伸缩杆(37)远离第一支撑杆(36)的侧壁上转动连接有第二支撑杆(39)，且第二支撑杆(39)远离伸缩杆(37)的一端与防护架(15)的底壁转动连接。
8.根据权利要求1所述的节能环保型家用跑步机，其特征在于，所述底架(1)的底壁四角处均固定连接有移动件，且移动件内转动连接有第一滚轮(40)，所述跑台(2)前后两侧的防护架底壁上均开设有条形槽，所述条形槽内固定连接有第二弹簧(41)，所述第二弹簧(41)的下端固定连接有T型件(42)，所述T型件(42)的底壁上转动连接有第二滚轮(43)。
说明书
一种节能环保型家用跑步机
技术领域
[0001]本发明属于跑步机技术领域，尤其是涉及一种节能环保型家用跑步机。
背景技术
[0002]现在越来越多的人都忽视了健身这个问题，由于生活水平的提高，很多交通工具代替了以前的步行，还有现在是金融社会，很多人都在忙于工作，很少有时间忙于健身，早上起来步行上班都很不情愿，更不愿意花时间去健身，因此，身体锻炼这个问题需要得到重视。
[0003]现有的健身方式有很多，但主要以跑步为主，因此，现在的家庭中常配备有跑步机以满足锻炼的需求，但现有的家用跑步机只能用于单一的跑步使用，其次，家庭成员在使用跑步机的过程中，通常需要长时间运动，而锻炼者自身会产生大量的汗水，为此不得不经常中止锻炼擦除汗水，这样容易导致锻炼者计划锻炼的时间减短，影响锻炼的效果，并且，家用跑步机未对跑台的两侧设置防护装置，在锻炼时，家中的孩子可能会从侧面踏上跑台，出现危险的情况，另外，家用跑步机在闲置时会搁置在一旁，不具备节能的功能。
[0004]为此，我们提出一种节能环保型家用跑步机来解决上述问题。
发明内容
[0005]本发明的目的是针对上述问题，提供一种具有降温和防护功能的节能环保型家用跑步机。
[0006]为达到上述目的，本发明采用了下列技术方案：一种节能环保型家用跑步机，包括底架和跑台，所述底架的顶壁上转动连接有两根竖直的立柱，两根所述立柱的顶壁之间转动连接有控制平台，所述控制平台的侧壁上开设有矩形凹槽，且矩形凹槽内安装有太阳能发电机构，所述立柱的外侧壁上固定连接有弧形扶手，两根所述立柱相对的侧壁上均开设有前后连通的条形开口，所述条形开口内滑动连接有移动块，且移动块的两端分别延伸至条形开口的外侧，两个所述移动块之间固定连接有同一根连杆，所述底架的顶壁上开设有与连杆位置对应的圆形凹槽，且圆形凹槽内固定连接有电动推杆，所述电动推杆的伸缩端与连杆的底壁转动连接，所述移动块的侧壁上连接有固定块，所述跑台的外侧套接有防护架，所述防护架的侧壁上固定连接有与固定块位置对应的U型件，且固定块转动连接在U型件的槽口内，所述防护架内安装有驱动装置，所述跑台前后两侧的防护架顶壁上均固定连接有竖直的防护板，且两块防护板相对的端面上均开设有矩形安装槽，所述矩形安装槽内安装有与驱动装置连接的辅助降温机构，所述底架和防护架之间安装有两个减震机构。
[0007]在上述的节能环保型家用跑步机中，所述太阳能发电机构包括两个分别开设在矩形凹槽左右内壁上的电动滑轨，所述电动滑轨内配合连接有电动滑块，且电动滑块的顶壁上固定连接有连接件，两个所述连接件之间固定连接有同一个支撑板，且支撑板的顶壁延伸至控制平台的外侧，所述支撑板的顶壁上固定连接有太阳能电池板，所述矩形凹槽的底壁上固定连接有两个与太阳能电池板电性连接的蓄电池。
[0008]在上述的节能环保型家用跑步机中，所述驱动装置采用3.5HP静音节能马达，所述驱动装置与跑台之间通过多根传动轴连接。
[0009]在上述的节能环保型家用跑步机中，所述辅助降温机构包括固定套接在其中一根传动轴外侧壁上的第一链轮，所述矩形安装槽内壁上转动连接有与第一链轮位置对应的转动轴，所述转动轴的外侧壁上固定套接有第二链轮，所述第一链轮与第二链轮之间通过链条连接，且链条依次贯穿防护架的顶壁和防护板的底壁并延伸至矩形安装槽内，所述转动轴的外侧壁上固定连接有多个转动叶片。
[0010]在上述的节能环保型家用跑步机中，两块所述防护板相对的侧壁上均固定连接有散热网板，且散热网板对应设置在矩形安装槽的外侧。
[0011]在上述的节能环保型家用跑步机中，所述制动机构包括两根连接在矩形安装槽内的竖杆，所述竖杆的上端贯穿防护板的顶壁并固定连接有按钮，所述竖杆的下端转动连接有转动板，所述矩形安装槽的内壁上固定连接有转动件，且转动板转动套接在转动件的外侧，所述转动板远离竖杆的一端固定连接有制动片，且制动片靠近转动轴设置，所述转动板的下端与矩形安装槽底面之间连接有恢复弹簧。
[0012]在上述的节能环保型家用跑步机中，所述减震机构包括转动连接有底架侧壁上的第一支撑杆，所述第一支撑杆远离底架的一端固定连接有伸缩杆，所述伸缩杆的伸缩端外侧固定套接有第一弹簧，且第一弹簧的两端分别与第一支撑杆的侧壁和伸缩杆主体的侧壁固定连接，所述伸缩杆远离第一支撑杆的侧壁上转动连接有第二支撑杆，且第二支撑杆远离伸缩杆的一端与防护架的底壁转动连接。
[0013]在上述的节能环保型家用跑步机中，所述底架的底壁四角处均固定连接有移动件，且移动件内转动连接有第一滚轮，所述跑台前后两侧的防护架底壁上均开设有条形槽，所述条形槽内固定连接有第二弹簧，所述第二弹簧的下端固定连接有T型件，所述T型件的底壁上转动连接有第二滚轮。
[0014]与现有的技术相比，本节能环保型家用跑步机的优点在于：
[0015]1、本发明通过在控制平台的矩形凹槽内安装有太阳能发电机构，在跑步机使用闲置后，可以将其放置在阳台，并控制电动滑块使得太阳能电池板延伸至控制平台的外侧，利用了太阳能发电，为跑步机提供了电能，达到节能环保的标准。
[0016]2、本发明通过在跑台前后两侧的防护架顶壁上均固定连接有竖直的防护板，一方面，对锻炼者具有保护的作用，另一方面，避免家庭的其他成员尤其是孩子从侧面踏入至跑台上，降低了危险发生的概率。
[0017]3、通过在防护板内安装有辅助降温机构，在驱动装置带动跑台运行的同时，能够实现辅助降温机构中的转动叶片进行转动，进而能够对锻炼者进行降温，并且延长了锻炼者的运动时间，提高锻炼的效果。
[0018]4、跑步机在需要制动时，电动机达到极限时，仍存在惯性，通过设置制动机构，锻炼者可以手动对转动轴进行制动，进而能够实现跑台的快速静止。
附图说明

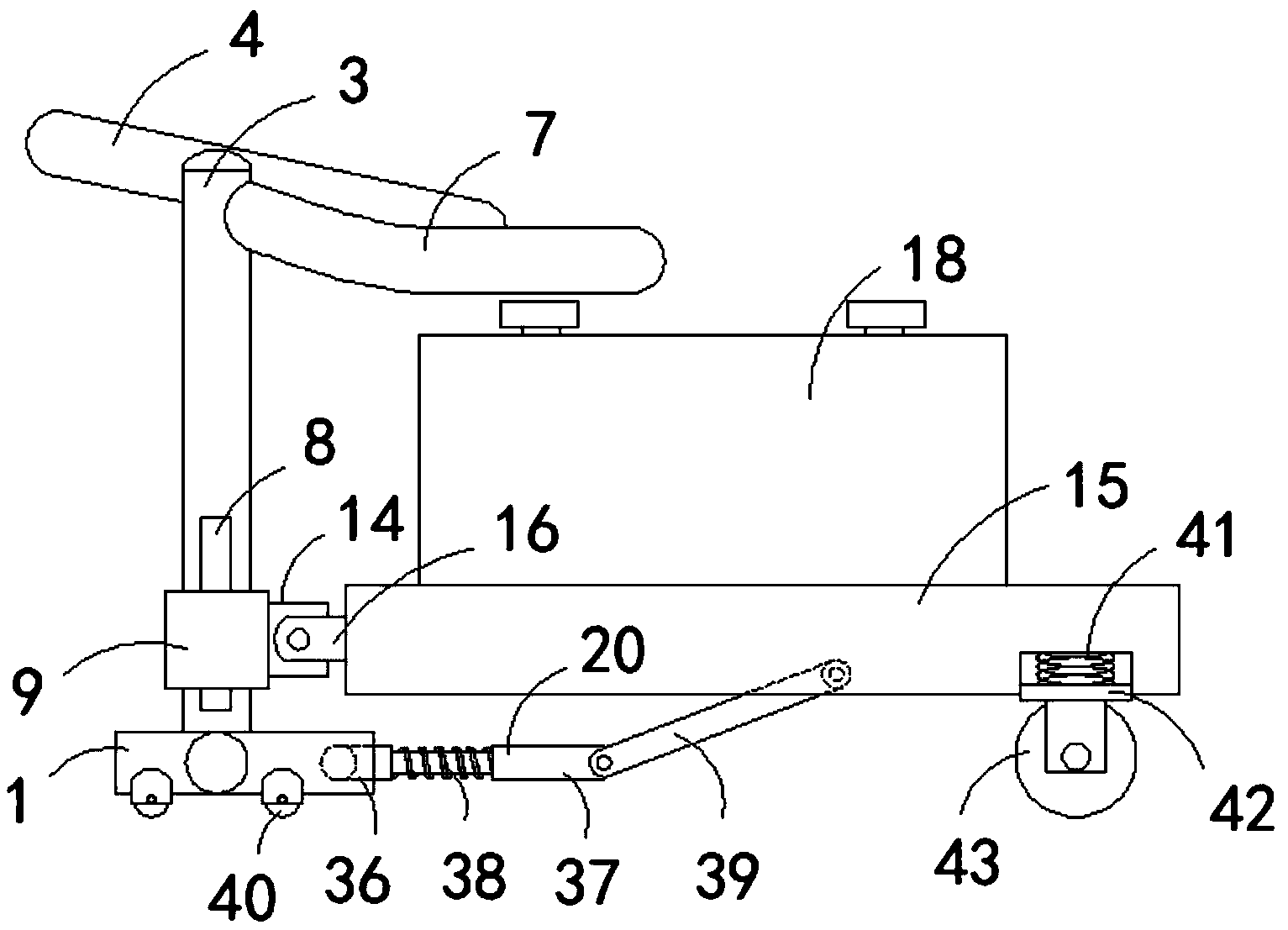

[0019]图1是本发明提供的一种节能环保型家用跑步机的侧面示意图图；
[0020]图2是本发明提供的一种节能环保型家用跑步机的立柱的侧面示意图；
[0021]图3是本发明提供的一种节能环保型家用跑步机的跑台俯视示意图；
[0022]图4是本发明提供的一种节能环保型家用跑步机的辅助降温机构剖面图；
[0023]图5是本发明提供的一种节能环保型家用跑步机的太阳能发电机构剖面图；
[0024]图6是本发明提供的一种节能环保型家用跑步机的太阳能发电机构的制动机构剖面图。
[0025]图中，1底架、2跑台、3立柱、4控制平台、5矩形凹槽、6太阳能发电机构、7弧形扶手、8条形开口、9移动块、10连杆、11圆形凹槽、12电动推杆、13制动机构、14固定块、15防护架、16U型件、17驱动装置、18防护板、19辅助降温机构、20减震机构、21电动滑轨、22电动滑块、23连接件、24支撑板、25太阳能电池板、26蓄电池、27竖杆、28按钮、29传动轴、30第一链轮、31转动轴、32第二链轮、33链条、34转动叶片、35散热网板、36第一支撑杆、37伸缩杆、38第一弹簧、39第二支撑杆、40第一滚轮、41第二弹簧、42T型件、43第二滚轮、44转动板、45转动件、46制动片、47恢复弹簧。
具体实施方式
[0026]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0027]如图1-6所示，一种节能环保型家用跑步机，包括底架1和跑台2，底架1的顶壁上转动连接有两根竖直的立柱3，两根立柱3的顶壁之间转动连接有控制平台4，控制平台4的侧壁上开设有矩形凹槽5，且矩形凹槽5内安装有太阳能发电机构6，立柱3的外侧壁上固定连接有弧形扶手7，两根立柱3相对的侧壁上均开设有前后连通的条形开口8，条形开口8内滑动连接有移动块9，且移动块9的两端分别延伸至条形开口8的外侧，两个移动块9之间固定连接有同一根连杆10，底架1的顶壁上开设有与连杆10位置对应的圆形凹槽11，且圆形凹槽11内固定连接有电动推杆12，电动推杆12的伸缩端与连杆10的底壁转动连接，在电动推杆12的作用下，能够调整跑台2的倾斜度，满足锻炼者不同的使用需求，移动块9的侧壁上连接有固定块14，跑台2的外侧套接有防护架15，防护架15的侧壁上固定连接有与固定块14位置对应的U型件16，且固定块14转动连接在U型件16的槽口内，防护架15内安装有驱动装置17，具体的，驱动装置17采用3.5HP静音节能马达，驱动装置17与跑台2之间通过多根传动轴29连接，支持0.8-18KM/H不同跑速，具体的0.8KM/H-6KM/H为走步机，大于6KM/H为跑步机，可实现变速快跑，另外，跑台在倾斜时，用户在跑台2上跑动可直接带动其转动，利用电动马达的可逆性原理，可将机械能转化为电能储存在蓄电池26内，提高了资源的利用率，配合太阳能发电，降低了市电的使用，达到节能减排的标准，而此过程为现有技术，在此不再赘述，跑台2前后两侧的防护架15顶壁上均固定连接有竖直的防护板18，在防护板18的作用下，能够避免使用者从侧面踏入至跑步机上，减少危险的发生，另外对家庭中的孩子具有保护的作用，两块防护板18相对的端面上均开设有矩形安装槽，矩形安装槽内安装有与驱动装置17连接的辅助降温机构19，底架1和防护架15之间安装有两个减震机构20。
[0028]其中，太阳能发电机构6包括两个分别开设在矩形凹槽5左右内壁上的电动滑轨21，电动滑轨21内配合连接有电动滑块22，且电动滑块22的顶壁上固定连接有连接件23，两个连接件23之间固定连接有同一个支撑板24，且支撑板24的顶壁延伸至控制平台4的外侧，支撑板24的顶壁上固定连接有太阳能电池板25，矩形凹槽5的底壁上固定连接有两个与太阳能电池板25电性连接的蓄电池26，具体的，蓄电池26能够为电动滑轨21、驱动装置17和电动推杆12提供电能，节约了资源，跑步机使用闲置后，可以将其放置在阳台，并控制电动滑块22使得太阳能电池板25延伸至控制平台4的外侧，利用了太阳能发电，为跑步机提供了电能，达到节能环保的标准，利于跑步机的长期使用，而此控制过程为现有技术，在此不再赘述。
[0029]其中，辅助降温机构19包括固定套接在其中一根传动轴29外侧壁上的第一链轮30，矩形安装槽内壁上转动连接有与第一链轮30位置对应的转动轴31，转动轴31的外侧壁上固定套接有第二链轮32，第一链轮30与第二链轮32之间通过链条33连接，且链条33依次贯穿防护架15的顶壁和防护板18的底壁并延伸至矩形安装槽内，转动轴31的外侧壁上固定连接有多个转动叶片34，具体的，两块防护板18相对的侧壁上均固定连接有散热网板35，且散热网板35对应设置在矩形安装槽的外侧，利用驱动装置17的传动，并在传动轴29的传动下，能够同时实现转动叶片34的转动，进而能够对使用者提供辅助降温，能够延长锻炼者的运动时间，提高锻炼的效果。
[0030]其中，制动机构13包括两根连接在矩形安装槽内的竖杆27，竖杆27的上端贯穿防护板18的顶壁并固定连接有按钮28，竖杆27的下端转动连接有转动板44，矩形安装槽的内壁上固定连接有转动件45，且转动板44转动套接在转动件45的外侧，转动板44远离竖杆的一端固定连接有制动片46，且制动片46靠近转动轴31设置，所述转动板44的下端与矩形安装槽底面之间连接有恢复弹簧47，跑步机在转速过快需要减速时，电动马达作为发电机时的电气制动结构达到极限，配合制动机构13可满足减速的需求，锻炼者可以手动按压按钮28对转动轴31进行制动，进而能够实现跑台2的减速，需要说明的是，为了提高手动制动的效果，转动板44与转动件45所构成杠杆结构的动力臂长度远大于其阻力臂长度，此时轻微按压按钮28，即可实现高效的制动，以降低用户快速跑动过程中手动制动的难度；此外，设置两个用于制动的按钮28，位于前侧的按钮28，,可有效控制跑台2的转速，在跑台2转速过快时，用户通常位于跑台2后端，位于后侧的按钮28可满足紧急制动的需求。
[0031]其中，减震机构20包括转动连接有底架1侧壁上的第一支撑杆36，第一支撑杆36远离底架1的一端固定连接有伸缩杆37，伸缩杆37的伸缩端外侧固定套接有第一弹簧38，且第一弹簧38的两端分别与第一支撑杆36的侧壁和伸缩杆37主体的侧壁固定连接，伸缩杆37远离第一支撑杆36的侧壁上转动连接有第二支撑杆39，且第二支撑杆39远离伸缩杆37的一端与防护架15的底壁转动连接，在减震机构20的作用下，提高了跑步机整体的稳定性，便于家庭不同成员的使用，另外，底架1的底壁四角处均固定连接有移动件，且移动件内转动连接有第一滚轮40，跑台2前后两侧的防护架底壁上均开设有条形槽，条形槽内固定连接有第二弹簧41，第二弹簧41的下端固定连接有T型件42，T型件42的底壁上转动连接有第二滚轮43，方便了跑步机的搬运，能够顺利的移动至需要的位置。
[0032]本发明在使用时，家庭成员可以根据跑步的速度以及倾斜度进行相应的调整，在驱动装置17启动后，传动轴29侧壁上的第一链轮30在链条33的传动下，使得第二链轮32转动，进而能够带动转动轴31外侧壁上的转动叶片34进行转动，对锻炼者进行降温，延长锻炼者的使用时间，提高锻炼的效果，另外，通过在控制平台4的矩形凹槽5内安装有太阳能发电机构6，在跑步机使用闲置后，可以将其放置在阳台，并控制电动滑块22使得太阳能电池板25延伸至控制平台4的外侧，利用了太阳能发电，为跑步机提供了电能，达到节能环保的标准。
[0033]尽管本文较多地使用了底架1、跑台2、立柱3、控制平台4、矩形凹槽5、太阳能发电机构6、弧形扶手7、条形开口8、移动块9、连杆10、圆形凹槽11、电动推杆12、制动机构13、固定块14、防护架15、U型件16、驱动装置17、防护板18、辅助降温机构19、减震机构20、电动滑轨21、电动滑块22、连接件23、支撑板24、太阳能电池板25、蓄电池26、竖杆27、按钮28、传动轴29、第一链轮30、转动轴31、第二链轮32、链条33、转动叶片34、散热网板35、第一支撑杆36、伸缩杆37、第一弹簧38、第二支撑杆39、第一滚轮40、第二弹簧41、T型件42、第二滚轮43、转动板44、转动件45、制动片46、恢复弹簧47等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
