详情

摘要

本发明公开了一种自动隔热单车坐垫，包括支撑架和坐垫，所述支撑架的顶端固定连接有坐垫，所述支撑架上设置有容器，所述容器内密封填充有蒸发液，所述蒸发液的最低相变温度为39℃，所述容器的顶端密封连通有管道，所述支撑架还上固定连接有固定架，所述固定架的端口处设置有固定块。当单车放置在阳光下时，受到太阳光线的照射，蒸发液不断的吸热并维持其不断的汽化，因而在容器内不断膨胀的气体穿过管道进入折叠罩的气腔内，此时原本较瘪的折叠罩在气体的填充下不断的伸展并挺立，从而可将坐垫的一半以上包覆，从而起到很好的遮阳效果。本发明突出的特点是，无需额外有限能源驱动，即可实现单车坐垫的包覆遮阳，节能环保，促进夏天的绿色出行。

权利要求

1.一种自动隔热单车坐垫，包括支撑架(1)和坐垫(2)，所述支撑架(1)的顶端固定连接有坐垫(2)，其特征在于，所述支撑架(1)上设置有容器(3)，所述容器(3)内密封填充有蒸发液，所述蒸发液的最低相变温度为39℃，所述容器(3)的顶端密封连通有管道(4)，所述支撑架(1)还上固定连接有固定架(6)，所述固定架(6)的端口处设置有固定块(7)，所述固定块(7)上固定连接有可充气的折叠罩(5)，所述折叠罩(5)充气后可覆盖坐垫(2)体积的一半以上。

2.根据权利要求1所述的一种自动隔热单车坐垫，其特征在于，所述折叠罩(5)由折叠外罩(51)和所述折叠内罩(52)两部分密封构成，所述折叠外罩(51)和折叠内罩(52)之间构成一个气腔(53)，所述气腔(53)与管道(4)连通。

3.根据权利要求1所述的一种自动隔热单车坐垫，其特征在于，所述折叠外罩(51)和所述折叠内罩(52)均折叠成锯齿波状结构，且折叠外罩(51)每个重复周期内的波长大于折叠内罩(52)每个周期内的波长。

4.根据权利要求1所述的一种自动隔热单车坐垫，其特征在于，所述固定块(7)转动连接在固定架(6)的端口处，所述固定块(7)上固定连接有复位弹簧(8)，所述复位弹簧(8)远离固定块(7)的一端固定连接在支撑架(1)上。

5.根据权利要求3所述的一种自动隔热单车坐垫，其特征在于，所述固定架(6)靠近固定块(7)的一端固定连接有采用L型结构的限位块(9)。

说明书

一种自动隔热单车坐垫

技术领域

[0001]本发明涉及交通工具技术领域，尤其涉及一种自动隔热单车坐垫。

背景技术

[0002]随着共享经济的发展，共享单车爆发式的出现在了城市的各大街头小巷，方便了人们短途绿色出行。但是传统技术中的共享单车其坐垫普遍的都采用黑色的橡胶坐垫，其在阳光下暴晒最高可达70℃，且导热性能差，导致降温需要很长的一端时间，对于赶路的行人来说如果不降温直接坐在坐垫上很容易造成低温烫伤，但对于成本较低的共享单车来说，其无法配备专门的遮阳停车位，因而在夏天的高温下，使得单车的利用率降低，不便于人们绿色出行。

发明内容

[0003]本发明的目的是为了解决上述的问题，而提出的一种自动隔热单车坐垫。为了实现上述目的，本发明采用了如下技术方案：

[0004]一种自动隔热单车坐垫，包括支撑架和坐垫，所述支撑架的顶端固定连接有坐垫，所述支撑架上设置有容器，所述容器内密封填充有蒸发液，所述蒸发液的最低相变温度为39℃，所述容器的顶端密封连通有管道，所述支撑架还上固定连接有固定架，所述固定架的端口处设置有固定块，所述固定块上固定连接有可充气的折叠罩，所述折叠罩充气后可覆盖坐垫体积的一半以上。

[0005]本发明的有益效果在于：当单车放置在阳光下时，受到太阳光线的照射，容器吸热并将热量传递给其内的蒸发液，蒸发液不断的吸热并维持其不断的汽化，由于气体的分子间距更大，因而在容器内不断膨胀的气体穿过管道进入折叠罩的气腔内，此时原本较瘪的折叠罩在气体的填充下不断的伸展并挺立，由于以销轴为轴心伸展，从而可将坐垫的一半以上包覆，相当于给每个单车设置一个独立的、可随着温度升高而展开的独立遮阳棚，从而起到很好的遮阳效果。本发明突出的特点是，无需额外有限能源驱动，即可实现单车坐垫的包覆遮阳，节能环保，促进夏天的绿色出行。

[0006]在本发明的优选中，所述折叠罩由折叠外罩和所述折叠内罩两部分密封构成，所述折叠外罩和折叠内罩之间构成一个气腔，所述气腔与管道连通。

[0007]在本发明的优选中，所述折叠外罩和所述折叠内罩均折叠成锯齿波状结构，且折叠外罩每个重复周期内的波长大于折叠内罩52每个周期内的波长。

[0008]在本发明的优选中，所述固定块转动连接在固定架的端口处，所述固定块上固定连接有复位弹簧，所述复位弹簧远离固定块的一端固定连接在支撑架上。

[0009]在本发明的优选中，所述固定架靠近固定块的一端固定连接有采用L型结构的限位块。

附图说明

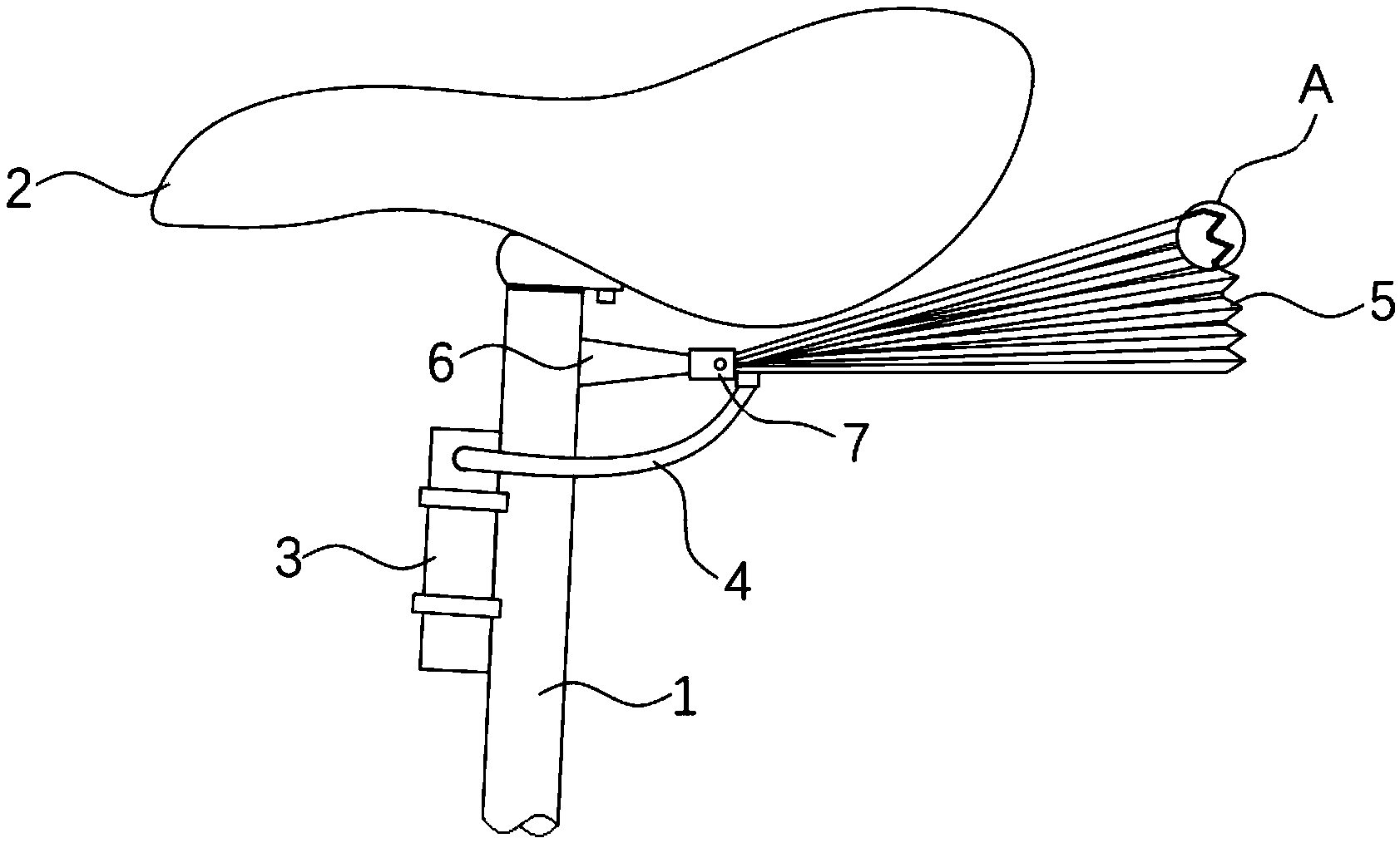

[0010]图1为本发明实施例一的结构示意图；

[0011]图2为本发明图1中A部分放大示意图；

[0012]图3为本发明图1的俯视图；

[0013]图4为本发明实施例二的结构示意图。

[0014]图中：1支撑架、2坐垫、3容器、4管道、5折叠罩、51折叠外罩、52折叠内罩、53气腔、6固定架、7固定块、8复位弹簧、9限位块。

具体实施方式

[0015]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0016]实施例一

[0017]参照图1至4，一种自动隔热单车坐垫，包括支撑架1和坐垫2，支撑架1的顶端固定连接有坐垫2，支撑架1上设置有容器3，容器3内密封填充有蒸发液，蒸发液的最低相变温度为39℃，容器3的顶端密封连通有管道4，支撑架1还上固定连接有固定架6，固定架6的端口处设置有固定块7，固定块7上固定连接有可充气的折叠罩5，折叠罩5充气后可覆盖坐垫2体积的一半以上。

[0018]在本发明的优选实施例中，折叠罩5可采用U形结构，且其两端通过一根销轴固定，从而可从坐垫1后侧将其包覆。

[0019]在本发明的优选实施例中，折叠罩5由折叠外罩51和折叠内罩52两部分密封构成，折叠外罩51和折叠内罩52之间构成一个气腔53，气腔53与管道4连通。

[0020]进一步地，折叠外罩51和折叠内罩52均折叠成锯齿波状结构，且折叠外罩51每个重复周期内的波长大于折叠内罩52每个周期内的波长，当气腔53被气体填充时，折叠外罩51和折叠内罩52不断的挺立，并从锯齿波状不断的拉伸成线段，从而给坐垫2提供较大的遮阳范围，而收纳时又不占用坐垫2上的空间。

[0021]当单车放置在阳光下时，受到太阳光线的照射，坐垫2、支撑架1以及与之固定连接的容器3不断的吸热，容器4吸热并将热量传递给其内的蒸发液，当温度达到蒸发液的沸点时，其产生大量的蒸汽，蒸发液不断的吸热并维持其不断的汽化，由于气体的分子间距更大，因而在容器4内不断膨胀的气体穿过管道4进入折叠罩5的气腔53内，此时原本较瘪的折叠罩5在气体的填充下不断的伸展并挺立，由于以销轴为轴心伸展，从而可将坐垫2的一半以上包覆，从而起到很好的遮阳效果。

[0022]实施例二

[0023]参照图4，实施例二在实施例一的基础上进一步增加了折叠罩的使用灵活度，具体连接方式如下：

[0024]固定块7转动连接在固定架6的端口处，固定块7上固定连接有复位弹簧8，复位弹簧8远离固定块7的一端固定连接在支撑架1上。

[0025]进一步地，固定架6靠近固定块7的一端固定连接有采用L型结构的限位块9，限位块9的作用在于：使固定块7只能带动折叠罩5旋转固定的角度，从而防止其过度运动，无法在复位弹簧8的张力下复位。

[0026]由于固定块7转动连接在固定架6上，因而具备旋转能力，从而可在行人使用时，将尚未收缩的折叠罩5从坐垫2上推下，而复位弹簧8的设置通过其张力拉动固定块7以及与之连接的折叠罩5复位，从而防止其在使用者的推动下移位无法达到较好的遮阳效果。

[0027]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
