本发明公开了一种家用式清洁地漏，涉及地漏技术领域，包括地漏壳体，所述地漏壳体顶部开设有进水口且底部开设有出水口，所述地漏壳体内一侧转动连接有过滤网，所述过滤网远离地漏壳体一端转动连接有网孔板，所述网孔板远离过滤网一端两侧均转动连接有滑动块，所述地漏壳体内远离与过滤网连接处一面两侧在竖直方向上均开设有滑动槽，两个所述滑动块远离网孔板一端滑动连接在滑动槽内且底部均固定连接有恢复弹簧，在流入地漏壳体的污水流量和流速变小后，喷头向过滤网上冲出清洗液疏通过滤网上被阻塞的网孔，保持滤网的过滤效果和排水速度，同时被疏通冲出的杂质和原本被拦截的杂质被收集在收集篮中，减少过滤网的负担同时方便集中清理。
权利要求
1.一种家用式清洁地漏，包括地漏壳体(1)，所述地漏壳体(1)顶部开设有进水口(101)且底部开设有出水口(102)，其特征在于，所述地漏壳体(1)内一侧转动连接有过滤网(2)，所述过滤网(2)远离地漏壳体(1)一端转动连接有网孔板(3)，所述网孔板(3)远离过滤网(2)一端两侧均转动连接有滑动块(4)，所述地漏壳体(1)内远离与过滤网(2)连接处一面两侧在竖直方向上均开设有滑动槽(103)，两个所述滑动块(4)远离网孔板(3)一端滑动连接在滑动槽(103)内且底部均固定连接有恢复弹簧(5)，两个所述恢复弹簧(5)远离滑动块(4)一端均固定连接在滑动槽(103)底部，所述滑动槽(103)底部远离滑动块(4)一侧安装有开关(41)，所述开关(41)在竖直投影上与一个滑动块(4)相互配合，所述开关(41)电性连接有电源(42)，所述电源(42)固定连接在地漏壳体(1)侧壁内；所述地漏壳体(1)内远离滑动槽(103)一面侧壁内开设有冲洗槽(104)，所述冲洗槽(104)内顶部固定连接有水囊(7)，所述水囊(7)内盛放有冲洗液，所述水囊(7)靠近过滤网(2)一侧连通有多个喷头(8)，多个所述喷头(8)远离水囊(7)一端贯穿冲洗槽(104)一侧且正对过滤网(2)，所述水囊(7)底部固定连接有挤压片(61)，所述挤压片(61)周侧滑动连接在冲洗槽(104)内且远离水囊(7)一侧固定连接有导电弹簧(6)，所述导电弹簧(6)远离挤压片(61)一端固定连接在冲洗槽(104)内底部，所述导电弹簧(6)与电源(42)电性连接；所述地漏壳体(1)内靠近滑动槽(103)一面底部开设有收集开口(9)和回流开口(10)，所述收集开口(9)和回流开口(10)远离地漏壳体(1)一侧连通有同一收集篮(11)，所述收集篮(11)内中部固定连接有收集滤网(112)；所述收集篮(11)靠近收集开口(9)一端顶部转动连接有转动门(111)，所述转动门(111)对收集开口(9)形成封闭，所述转动门(111)底部内固定连接有铁块(12)且开设有销孔(1111)，所述收集篮(11)上开设有销槽(113)，所述销孔(1111)与销槽(113)连通，所述销槽(113)内滑动连接电磁柱(13)，所述电磁柱(13)与电源(42)电性连接，所述电磁柱(13)底部固定连接有卡合弹簧(14)，所述卡合弹簧(14)远离电磁柱(13)一端固定连接在销槽(113)内底部。
2.根据权利要求1所述的一种家用式清洁地漏，其特征在于，所述地漏壳体(1)水平截面呈矩形；所述过滤网(2)采用硬质过滤网，所述过滤网(2)长度等于地漏壳体(1)内水平间距；所述开关(41)采用防水开关。
3.根据权利要求1所述的一种家用式清洁地漏，其特征在于，所述收集开口(9)和回流开口(10)平行间隙设置且位于两个滑动槽(103)之间；所述收集滤网(112)在水平位置上位于收集开口(9)和回流开口(10)之间。
说明书
一种家用式清洁地漏
技术领域
[0001]本发明涉及地漏技术领域，尤其涉及一种家用式清洁地漏。
背景技术
[0002]家用地漏是家庭浴室和厨房的必备功能部件之一，其主要用于将厨房和浴室中地面的污水经由地漏排入下水管道中，从而避免地面形成污水聚集，保持地面的清洁和干爽。在地漏使用过程中，为避免生活污水中的杂质直接流入下水道对下水道形成阻塞造成下水道无法使用，一般会采用滤网对经由地漏的污水进行过滤，进而拦截污水中的杂质，但是在滤网使用过程中，污水中的杂质容易堵塞滤网网孔，不仅会造成滤网过滤效果下降同时影响排水速度。
发明内容
[0003]本发明提出的一种家用式清洁地漏，目的是为了解决传统技术中在滤网使用过程中，污水中的杂质堵塞滤网网孔，不仅会造成滤网过滤效果下降同时影响排水速度的问题。
[0004]为了实现上述目的，本发明采用了如下技术方案：
[0005]一种家用式清洁地漏，包括地漏壳体，所述地漏壳体顶部开设有进水口且底部开设有出水口，所述地漏壳体内一侧转动连接有过滤网，所述过滤网远离地漏壳体一端转动连接有网孔板，所述网孔板远离过滤网一端两侧均转动连接有滑动块，所述地漏壳体内远离与过滤网连接处一面两侧在竖直方向上均开设有滑动槽，两个所述滑动块远离网孔板一端滑动连接在滑动槽内且底部均固定连接有恢复弹簧，两个所述恢复弹簧远离滑动块一端均固定连接在滑动槽底部，所述滑动槽底部远离滑动块一侧安装有开关，所述开关在竖直投影上与一个滑动块相互配合，所述开关电性连接有电源，所述电源固定连接在地漏壳体侧壁内；
[0006]所述地漏壳体内远离滑动槽一面侧壁内开设有冲洗槽，所述冲洗槽内顶部固定连接有水囊，所述水囊内盛放有冲洗液，所述水囊靠近过滤网一侧连通有多个喷头，多个所述喷头远离水囊一端贯穿冲洗槽一侧且正对过滤网，所述水囊底部固定连接有挤压片，所述挤压片周侧滑动连接在冲洗槽内且远离水囊一侧固定连接有导电弹簧，所述导电弹簧远离挤压片一端固定连接在冲洗槽内底部，所述导电弹簧与电源电性连接；
[0007]所述地漏壳体内靠近滑动槽一面底部开设有收集开口和回流开口，所述收集开口和回流开口远离地漏壳体一侧连通有同一收集篮，所述收集篮内中部固定连接有收集滤网；
[0008]所述收集篮靠近收集开口一端顶部转动连接有转动门，所述转动门对收集开口形成封闭，所述转动门底部内固定连接有铁块且开设有销孔，所述收集篮上开设有销槽，所述销孔与销槽连通，所述销槽内滑动连接电磁柱，所述电磁柱与电源电性连接，所述电磁柱底部固定连接有卡合弹簧，所述卡合弹簧远离电磁柱一端固定连接在销槽内底部。
[0009]优选地，所述地漏壳体水平截面呈矩形；所述过滤网采用硬质过滤网，所述过滤网长度等于地漏壳体内水平间距；所述开关采用防水开关。
[0010]优选地，所述收集开口和回流开口平行间隙设置且位于两个滑动槽之间；所述收集滤网在水平位置上位于收集开口和回流开口之间。
[0011]与现有技术相比，本发明具备以下有益效果：
[0012]本发明在使用时，污水从地漏壳体的进水口进入，过滤网和网孔板对进水口流下的污水形成一个阻力，污水对二者的反作用力使过滤网和网孔板向下转动，网孔板带动滑动块沿滑动槽向下移动并挤压恢复弹簧，直至过滤网和网孔板近似在一条直线上，网孔板为多孔结构配合过滤网避免降低污水流通速度；
[0013]此时滑动块挤压滑动槽底部的开关，开关导通电源开始工作，电磁柱通电产生磁力并被转动门内的铁块的反作用力吸引向上移动卡住转动门，同时使导电弹簧收缩，通过挤压片拉伸水囊；
[0014]在污水对过滤网和网孔板的反作用力减弱即污水流量流速变小时，在恢复弹簧的弹力作用下，滑动块沿滑动槽向上移动，此时开关断开，电源停止工作，导电弹簧恢复并推动挤压片压缩水囊，水囊受挤压后从喷头向倾斜的过滤网喷出冲洗液，冲击并疏通过滤网上的网孔，保持过滤网的过滤和流通效果，提高过滤网的使用的时间，节省使用人员频繁更换滤网的时间；
[0015]同时，电磁柱断电失去磁吸引力向下移动让开对转动门的卡合，过滤网上被疏通冲出的杂质和原本被拦截的杂质随污水沿过滤网和网孔板上表面向收集开口流去并冲开转动门，杂质在收集篮内被收集滤网拦截收集在收集篮内，方便集中清理，减少使用人员频繁清理滤网的时间。
[0016]综上，在流入地漏壳体的污水流量和流速变小后，喷头向过滤网上冲出清洗液疏通过滤网上被阻塞的网孔，保持滤网的过滤效果和排水速度，同时被疏通冲出的杂质和原本被拦截的杂质被收集在收集篮中，减少过滤网的负担同时方便集中清理。
附图说明

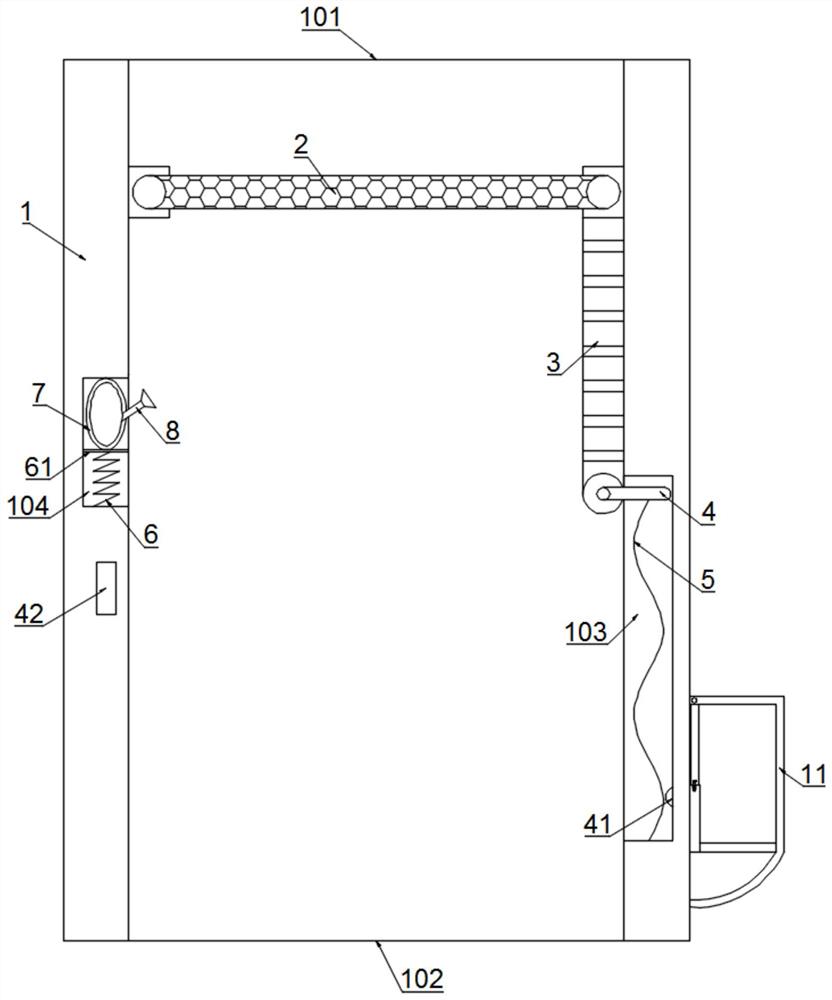

[0017]图1为本发明提出的一种家用式清洁地漏的初始状态结构示意图；
[0018]图2为本发明提出的一种家用式清洁地漏的污水进入状态结构示意图；
[0019]图3为本发明提出的一种家用式清洁地漏的图2中A部分结构示意图；
[0020]图4为本发明提出的一种家用式清洁地漏的收集开口和回流开口结构示意图；
[0021]图5为本发明提出的一种家用式清洁地漏的的收集开口和回流开口侧视示意图。
[0022]图中：1地漏壳体、101进水口、102出水口、103滑动槽、104冲洗槽、2过滤网、3网孔板、4滑动块、41开关、42电源、5恢复弹簧、6导电弹簧、61挤压片、7水囊、8喷头、9收集开口、10回流开口、11收集篮、111转动门、1111销孔、112收集滤网、113销槽、12铁块、13电磁柱、14卡合弹簧。
具体实施方式
[0023]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0024]参照图1-5，一种家用式清洁地漏，包括地漏壳体1，地漏壳体1顶部开设有进水口101且底部开设有出水口102，污水地面流入进水口101经过地漏壳体1内部后从出水口102流入下水道。
[0025]地漏壳体1水平截面呈矩形，地漏壳体1内一侧转动连接有过滤网2，过滤网2远离地漏壳体1一端转动连接有网孔板3，过滤网2采用硬质过滤网，过滤网2长度等于地漏壳体1内水平间距，初始状态过滤网2垂直于地漏壳体1内侧壁。
[0026]过滤网2和网孔板3垂直于转动方向两侧都贴靠在地漏壳体1上，在污水对受到的过滤网2和网孔板3的阻力的反作用力下，使过滤网2和网孔板3向下转动的整个过程中，污水都经过过滤网2和网孔板3再流下，保证过滤效果。
[0027]网孔板3为多孔结构，保证一定污水流通排泄速度。
[0028]网孔板3远离过滤网2一端两侧均转动连接有滑动块4，地漏壳体1内远离与过滤网2连接处一面两侧在竖直方向上均开设有滑动槽103，两个滑动块4远离网孔板3一端滑动连接在滑动槽103内且底部均固定连接有恢复弹簧5，两个恢复弹簧5远离滑动块4一端均固定连接在滑动槽103底部，两个滑动块4在随网孔板3沿滑动槽103向下移动后，两个恢复弹簧5使其复位。
[0029]滑动槽103底部远离滑动块4一侧安装有开关41，开关41采用防水开关，为现有技术，开关41在竖直投影上与一个滑动块4相互配合，开关41电性连接有电源42，电源42固定连接在地漏壳体1侧壁内，开关41在滑动块4向下移动后被其挤压触发导通电源42。
[0030]地漏壳体1内远离滑动槽103一面侧壁内开设有冲洗槽104，冲洗槽104内顶部固定连接有水囊7，水囊7内盛放有冲洗液，水囊7靠近过滤网2一侧连通有多个喷头8，多个喷头8远离水囊7一端贯穿冲洗槽104一侧且正对过滤网2，在过滤网2转动落下后呈倾斜状态，方便在水囊7受挤压后通过喷头8对其进行冲洗。
[0031]水囊7底部固定连接有挤压片61，挤压片61周侧滑动连接在冲洗槽104内且远离水囊7一侧固定连接有导电弹簧6，导电弹簧6远离挤压片61一端固定连接在冲洗槽104内底部，导电弹簧6与电源42电性连接，电源42通电后导电弹簧6被导通，导电弹簧6收缩，通过挤压片61拉伸水囊7，在导电弹簧6断电后挤压水囊7。
[0032]地漏壳体1内靠近滑动槽103一面底部开设有收集开口9和回流开口10，收集开口9和回流开口10平行间隙设置且位于两个滑动槽103之间，收集开口9和回流开口10远离地漏壳体1一侧连通有同一收集篮11，收集篮11内中部固定连接有收集滤网112，收集滤网112在水平位置上位于收集开口9和回流开口10之间，收集篮11通过收集开口9收集被冲下的杂质，并通过回流开口19将被收集滤网112过滤后的污水送回地漏壳体1中。
[0033]收集篮11靠近收集开口9一端顶部转动连接有转动门111，转动门111对收集开口9形成封闭，转动门111底部内固定连接有铁块12且开设有销孔1111，收集篮11上开设有销槽113，销孔1111与销槽113连通，销槽113内滑动连接电磁柱13，电磁柱13采用现有电磁铁，在通电后对外产生磁力，对铁块12产生磁吸引力，使自身沿销槽113向上移动卡入销孔1111中，使通电状态下转动门111对收集开口9形成封闭。
[0034]电磁柱13与电源42电性连接，电磁柱13底部固定连接有卡合弹簧14，卡合弹簧14远离电磁柱13一端固定连接在销槽113内底部，在被铁块12吸引的电磁柱13断电使其磁吸引力后使其复位。
[0035]现对本发明的原理做如下描述：
[0036]参照图1，本发明在未工作时，由于硬质的过滤网2长度等于地漏壳体1内水平间距，初始状态过滤网2垂直于地漏壳体1内侧壁；
[0037]参照图2，本发明在使用时，污水从地漏壳体1的进水口101进入，过滤网2和网孔板3对进水口101流下的污水形成一个阻力，污水对二者的反作用力使二者向下转动；
[0038]过滤网2绕与地漏壳体1转动处向下转动，带动与之转动连接的网孔板3一端向下转动，网孔板3远离过滤网2一端带动滑动块4沿滑动槽103向下移动并挤压恢复弹簧5，直至过滤网2和网孔板3近似在一条直线上，此时滑动块4挤压滑动槽103底部设置的防水开关41，开关41导通使电源42开始工作；
[0039]参照图3，电源42电性导通电磁柱13，电磁柱13在通电后产生磁力对转动连接在收集篮11上的转动门111底部设置的铁块12产生磁吸引力，使电磁柱13在铁块12的反作用力下拉动卡合弹簧14沿收集篮11上开设的销槽113向上移动卡入转动门111底部开设的销孔1111中，从而在通电状态下电磁柱13卡住转动门111，使转动门111对收集开口9形成封闭，避免在非冲洗过滤网2的状态下污水直接冲击收集篮11；
[0040]参照图4，同时电源42电性导电弹簧6，导电弹簧6由于每圈弹簧相当一个通电线圈，所有通电线圈均产生同向的磁场，进而将所有通带线圈吸引在一起，即导电弹簧6收缩，拉动与之固定连接的挤压片61沿冲洗槽104向下移动，对两端固定连接的冲洗槽104顶部和挤压片61上的水囊7形成拉伸作用；
[0041]在污水对受到的过滤网2和网孔板3的阻力的反作用力减弱即污水流量流速变小时，在恢复弹簧5的弹力作用下，滑动块4沿滑动槽103向上移动，此时开关41断开，电源42停止工作，导电弹簧6断电恢复并推动挤压片61压缩水囊7，水囊7受挤压后从与之连通的喷头8向倾斜的过滤网2喷出冲洗液，冲洗液冲击并疏通过滤网2上的网孔，保持过滤网2的过滤和流通效果，提高过滤网2的使用的时间，节省使用人员频繁更换滤网的时间；
[0042]同时，电磁柱13断电失去磁吸引力在卡合弹簧14的作用下向下移动让开对转动门111的卡合，此时过滤网2上被疏通冲出的杂质和原本被拦截的杂质随污水沿过滤网2和网孔板3上表面向收集开口9流去，并冲开转动门111，杂质在收集篮11内被收集滤网112拦截收集在收集篮11内，方便集中清理，减少使用人员频繁清理滤网的时间。
[0043]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
