本发明公开了一种间接性接触排水的水槽，包括安装在平台上的水槽，所述水槽内开设有活动槽，所述水槽的底部设置有出水口，所述出水口的内壁上卡接上沥水篮和下沥水篮，所述上沥水篮设置在下沥水篮的上方，所述拉轴内对称设置有牵引线，所述下沥水篮两侧底部对称固定连接有弹簧和气囊，所述气囊和弹簧远离下沥水篮的一端与水槽固定连接，所述气囊的一侧连接有连通管，所述活动槽内对称设置有活动腔。本发明利用负压原理，当气囊内部气压减少的时候，气囊继而被压缩，则相应的弹簧也将会被压缩，下沥水篮将会向下移动，当上沥水篮与下沥水篮脱离，就能实现污水的排出，整个操作过程通过牵引绳操作，不直接接触污水。
权利要求
1.一种间接性接触排水的水槽，包括安装在平台(1)上的水槽(2)，其特征在于，所述水槽(2)内开设有活动槽(3)，所述水槽(2)的底部设置有出水口，所述出水口的内壁上卡接上沥水篮(5)和下沥水篮(6)，所述上沥水篮(5)设置在下沥水篮(6)的上方，所述拉轴(9)内对称设置有牵引线(4)，所述下沥水篮(6)两侧底部对称固定连接有弹簧(13)和气囊(12)，所述气囊(12)和弹簧(13)远离下沥水篮(6)的一端与水槽(2)固定连接，所述气囊(12)的一侧连接有连通管(11)，所述活动槽(3)内对称设置有活动腔(7)，所述活动腔(7)内滑动安装有滑块(10)，所述牵引线(4)的一端穿过活动腔(7)且与滑块(10)固定连接，所述牵引线(4)的另一端穿过平台(1)且固定连接有拉轴(9)。
2.根据权利要求1所述的一种间接性接触排水的水槽，其特征在于，所述活动槽(3)的内壁上对称转动安装有滑轮(8)，所述牵引线(4)与滑轮(8)的一侧套接。
3.根据权利要求1所述的一种间接性接触排水的水槽，其特征在于，所述开口处设置第一卡槽和第二卡槽，所述下沥水篮(6)卡接在第二卡槽，所述上沥水篮(5)卡接在第一卡槽。
4.根据权利要求1所述的一种间接性接触排水的水槽，其特征在于，所述活动腔(7)远离下沥水篮(6)的一侧设置有密封圈，所述密封圈的材质为防腐橡胶，所述牵引线(4)穿过密封圈，所述滑块(10)的材质也为防腐橡胶。
说明书
一种间接性接触排水的水槽
技术领域
[0001]本发明涉及水槽技术领域，尤其涉及一种间接性接触排水的水槽。
背景技术
[0002]水槽是用于排水法收集气体或用来盛大量水并可用于洗净餐具、食物的仪器，其主要材料是不锈钢，除了不锈钢，还有铁搪瓷、陶瓷等，水槽是厨房心脏，据统计，厨房内各类用品，水槽的使用率最高，在饭前饭后准备和清理工作中，有超过65％的时间直接与水槽有关，故选用一个美观、性能良好、清洁干净的水槽，对营建一个舒适、温馨的厨房，是非常重要的。
[0003]但是有时候水槽里面会积存有较多洗菜或者洗碗流下的污水，无论是洗菜还是洗碗，至少需要清洗两遍，第二遍清洗需要使用清洁的水进行清洗，使用二次用水存在交叉污染，故而在洗刷的过程中，水槽内的水会积存的越来越多，水位也会越来越深，有时候会没过手臂，则在活动活塞的时候，污水会打湿手臂，甚至会打湿衣袖。
[0004]由于水槽的活塞在最底部，需要将手伸入底部打开活塞，手必然会接触到污水，手必然需要第二次清洗，重复多次的清洗，会造成水资源的浪费，水资源的浪费不利于节能环保。
发明内容
[0005]本发明的目的是为了解决现有技术中存在的缺点，如：由于水槽的活塞在最底部，需要将手伸入底部打开活塞，手必然会接触到污水，手必然需要第二次清洗，而提出的一种间接性接触排水的水槽。
[0006]为了实现上述目的，本发明采用了如下技术方案：
[0007]一种间接性接触排水的水槽，包括安装在平台上的水槽，所述水槽内开设有活动槽，所述水槽的底部设置有出水口，所述出水口的内壁上卡接上沥水篮和下沥水篮，所述上沥水篮设置在下沥水篮的上方，所述拉轴内对称设置有牵引线，所述下沥水篮两侧底部对称固定连接有弹簧和气囊，所述气囊和弹簧远离下沥水篮的一端与水槽固定连接，所述气囊的一侧连接有连通管，所述活动槽内对称设置有活动腔，所述活动腔内滑动安装有滑块，所述牵引线的一端穿过活动腔且与滑块固定连接，所述牵引线的另一端穿过平台且固定连接有拉轴。
[0008]优选的，所述活动槽的内壁上对称转动安装有滑轮，所述牵引线与滑轮的一侧套接。
[0009]优选的，所述开口处设置第一卡槽和第二卡槽，所述下沥水篮卡接在第二卡槽，所述上沥水篮卡接在第一卡槽。
[0010]优选的，所述活动腔远离下沥水篮的一侧设置有密封圈，所述密封圈的材质为防腐橡胶，所述牵引线穿过密封圈，所述滑块的材质也为防腐橡胶。
[0011]与现有技术相比，本发明的有益效果是：利用负压原理，当气囊内部气压减少的时候，气囊继而被压缩，则相应的弹簧也将会被压缩，下沥水篮将会向下移动，当上沥水篮与下沥水篮脱离，就能实现污水的排出，整个操作过程通过牵引绳操作，不直接接触污水；
[0012]间接性接触污水，能够避免使用者的手二次污染，避免使用者再次洗手，能够有效的节省水资源，而且不直接接触的清理方式，增加使用者的使用舒适度和方便性。
附图说明

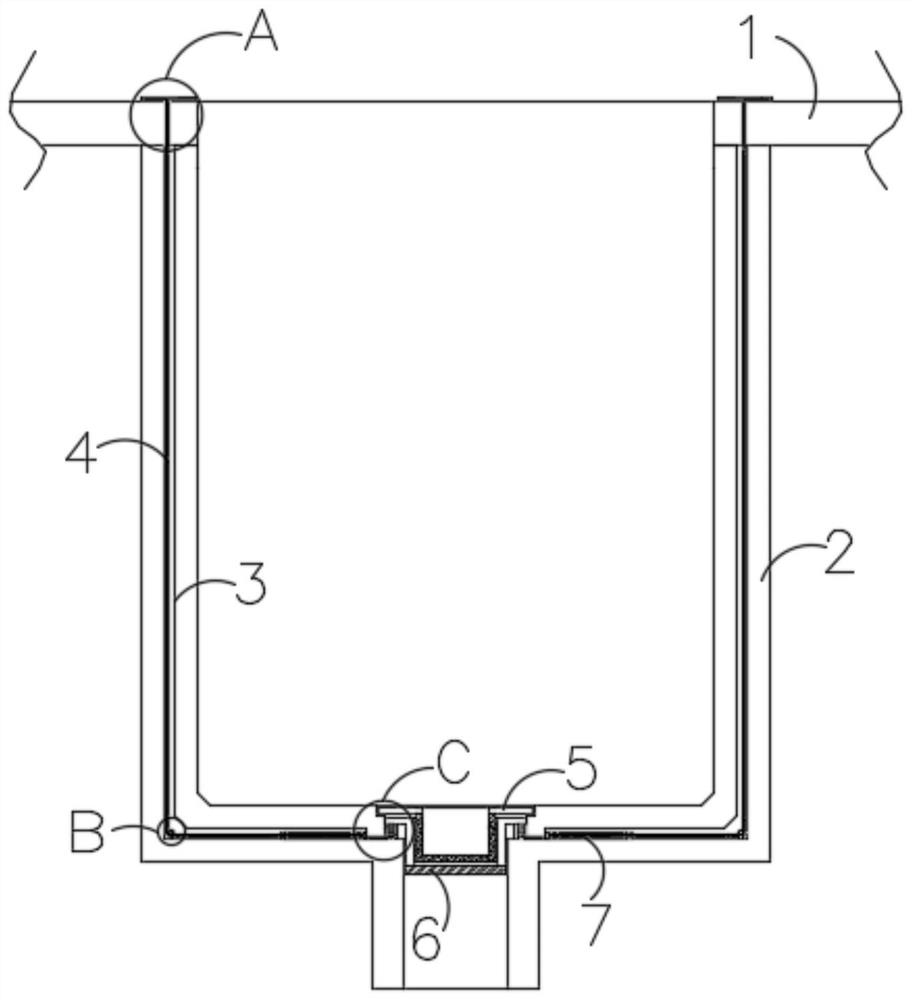

[0013]图1为本发明提出的一种间接性接触排水的水槽的结构示意图；
[0014]图2为图1中A处的结构示意图；
[0015]图3为图1中B处的结构示意图；
[0016]图4为图1中C处的结构示意图。
[0017]图中：1平台、2水槽、3活动槽、4牵引线、5上沥水篮、6下沥水篮、7活动腔、8滑轮、9拉轴、10滑块、11连通管、12气囊、13弹簧。
具体实施方式
[0018]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0019]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0020]参照图1-4，一种间接性接触排水的水槽，包括安装在平台1上的水槽2，水槽2内开设有活动槽3，水槽2的底部设置有出水口，出水口的内壁上卡接上沥水篮5和下沥水篮6，上沥水篮5设置在下沥水篮6的上方，拉轴9内对称设置有牵引线4，下沥水篮6两侧底部对称固定连接有弹簧13和气囊12，气囊12和弹簧13远离下沥水篮6的一端与水槽2固定连接，气囊12的一侧连接有连通管11，活动槽3内对称设置有活动腔7，活动腔7内滑动安装有滑块10，牵引线4的一端穿过活动腔7且与滑块10固定连接，牵引线4的另一端穿过平台1且固定连接有拉轴9；
[0021]其中，活动槽3的内壁上对称转动安装有滑轮8，牵引线4与滑轮8的一侧套接，在活动槽3内安装滑轮8，是为了便于牵引线4在移动的过程中转向，避免牵引线4在转弯处与活动槽3的内壁过度摩擦，造成牵引线4的损伤，开口处设置第一卡槽和第二卡槽，下沥水篮6卡接在第二卡槽，上沥水篮5卡接在第一卡槽，上沥水篮5和下沥水篮6分别安装在第一卡槽和第二卡槽，第一卡槽的范围大于第二卡槽，则下沥水篮6能够轻易的卡接在第二卡槽处，而上沥水篮5只能卡接在第一卡槽处，使得上沥水篮5与下沥水篮6相互接触的同时又不会影响各自的安装，活动腔7远离下沥水篮6的一侧设置有密封圈，密封圈的材质为防腐橡胶，牵引线4穿过密封圈，滑块10的材质也为防腐橡胶，橡胶材质的密封圈和滑块10，具有较好的密闭效果，保证牵引线4和滑块10在移动的过程中活动腔7内的密闭性。
[0022]本发明中，通过气囊12和弹簧13控制着下沥水篮6的位置，保证下沥水篮6位置的稳定，使用者将上沥水篮5放置在下沥水篮6内之后，下沥水篮6卡接在第一卡槽内，当上沥水篮5与下沥水篮6接触且相抵的时候，水槽2底部的出水口将被堵起来，则水槽2内将会积存污水，当水槽2内的污水需要排除的时候，使用者通过拉轴9拉动牵引线4，在滑轮8的导向下，对牵引线4的牵引将会带动滑块10移动，滑块10移动的时候会造成连通管11和气囊12负压，由于气囊12能够伸缩变形，则随着滑块10的移动，气囊12内的气体会被引导到活动腔7内，牵引线4在移动的过程中还要克服弹簧13的弹力，当气囊12收缩的时候，整个下沥水篮6将会向下移动，则上沥水篮5与下沥水篮6将会分离，则水槽2内的污水会顺利的通过上沥水篮5和下沥水篮6排出；在自然状态下，在弹簧13的作用下，下沥水篮6自然向上抵压，保证上沥水篮5与下沥水篮5相抵，从而达到密封出水口的作用，在弹簧13的作用下，气囊12将会伸展开来，充满气体，则相应的滑块10也将会移动复位；
[0023]使用者完全不需接触污水就可以实现污水的排出，则能够有效的避免使用者深入污水进行排水，防止使用者的手二次接触污水，避免交叉污染；且安装在公共场的水槽2，使用者常常为了避免再次接触污水而不及时清理污水，本装置不直接接触污水，使用者能够在不接触污水的情况下进行清理，提高水槽2的使用感，则有效的保证了水槽2内部的干净整洁。
[0024]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
