本发明属于除尘器领域，尤其是涉及一种高效气泡除尘设备，包括除尘管和分离管，所述除尘管与分离管连通，所述除尘管的侧壁上设有多个等距阵列设置的气泡孔，所述除尘管外滑动套接有蓄水环，所述蓄水环与除尘管的滑动连接处设有吸水绒布，所述除尘管外固定套接有套管，所述套管外固定套接有环形水箱，所述蓄水环内设有空腔，所述环形水箱通过波纹管与空腔连通，所述空腔的侧壁上固定连通有多根毛细管。本发明可通过气流带动吸水绒布往复运动，将肥皂液涂抹在除尘管上的气泡孔内，并根据伯努利原理，肥皂液在气流作用下形成气泡，将气体中的粉尘吸附、聚拢，可由较少量的肥皂液对灰尘进行充分吸附，除尘效果好，且降低了成本。
权利要求
1.一种高效气泡除尘设备，包括除尘管(1)和分离管(2)，其特征在于，所述除尘管(1)与分离管(2)连通，所述除尘管(1)的侧壁上设有多个等距阵列设置的气泡孔(3)，所述除尘管(1)外滑动套接有蓄水环(4)，所述蓄水环(4)与除尘管(1)的滑动连接处设有吸水绒布(5)，所述除尘管(1)外固定套接有套管(6)，所述套管(6)外固定套接有环形水箱(7)，所述蓄水环(4)内设有空腔(8)，所述环形水箱(7)通过波纹管(9)与空腔(8)连通，所述空腔(8)的侧壁上固定连通有多根毛细管(10)，所述毛细管(10)的另一端延伸至吸水绒布(5)处设置，所述除尘管(1)进口端的内侧壁上转动连接有环形磁铁(11)，所述环形磁铁(11)内固定连接有风扇(12)，所述蓄水环(4)靠近环形磁铁(11)的侧壁上固定连接有永磁环(13)，所述环形磁铁(11)与永磁环(13)均由两块磁性相反的半环形磁铁组成。
2.根据权利要求1所述的高效气泡除尘设备，其特征在于，所述波纹管(9)上设有单向阀(14)，单向阀(14)仅允许肥皂液由环形水箱(7)进入空腔(8)内。
3.根据权利要求1所述的高效气泡除尘设备，其特征在于，所述分离管(2)的侧壁上固定连接有多根破泡针(15)，所述破泡针(15)的针尖与除尘管(1)的出口端相对设置。
4.根据权利要求1所述的高效气泡除尘设备，其特征在于，所述分离管(2)的顶部开设有出气口(16)，所述出气口(16)处安装有电热丝(17)，所述分离管(2)的底部开设有排污口(18)。
说明书
一种高效气泡除尘设备
技术领域
[0001]本发明属于除尘器领域，尤其是涉及一种高效气泡除尘设备。
背景技术
[0002]除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。其中，湿式除尘器依靠水力亲润来分离、捕集粉尘颗粒的除尘装置，如喷淋塔、洗涤器、冲击式除尘器、文氏管等，在处理生产过程中发生的高浓度、大风量的含尘气体场合采用较多。对较粗的亲水性粉尘的分离效率比干式机械除尘器要高。
[0003]传统的除尘器在除尘时，由于气体直接通入净化水内，气体中的粉尘直接污染整个净化池，因此在每个换水周期内，仅前半周期能够高效除尘，随着净化水使用时间的延长，除尘效果将明显下降；此外，传统除尘器中的气体与净化水仅在形成水膜的短暂时间内接触，因此净化水对气体中粉尘的过滤、吸附能力有限，这使得湿式除尘器的除尘效果大大折扣，且消耗的净化水量较高，提高了成本。
[0004]为此，我们提出一种高效气泡除尘设备来解决上述问题。
发明内容
[0005]本发明的目的是针对上述除尘效果较差陈本较高的问题，提供一种除尘效果好且成本较低的高效气泡除尘设备。
[0006]为达到上述目的，本发明采用了下列技术方案：一种高效气泡除尘设备，包括除尘管和分离管，所述除尘管与分离管连通，所述除尘管的侧壁上设有多个等距阵列设置的气泡孔，所述除尘管外滑动套接有蓄水环，所述蓄水环与除尘管的滑动连接处设有吸水绒布，所述除尘管外固定套接有套管，所述套管外固定套接有环形水箱，所述蓄水环内设有空腔，所述环形水箱通过波纹管与空腔连通，所述空腔的侧壁上固定连通有多根毛细管，所述毛细管的另一端延伸至吸水绒布处设置，所述除尘管进口端的内侧壁上转动连接有环形磁铁，所述环形磁铁内固定连接有风扇，所述蓄水环靠近环形磁铁的侧壁上固定连接有永磁环，所述环形磁铁与永磁环均由两块磁性相反的半环形磁铁组成。
[0007]在上述的高效气泡除尘设备中，所述波纹管上设有单向阀，单向阀仅允许肥皂液由环形水箱进入空腔内。
[0008]在上述的高效气泡除尘设备中，所述分离管的侧壁上固定连接有多根破泡针，所述破泡针的针尖与除尘管的出口端相对设置。
[0009]在上述的高效气泡除尘设备中，所述分离管的顶部开设有出气口，所述出气口处安装有电热丝，所述分离管的底部开设有排污口。
[0010]与现有的技术相比，本高效气泡除尘设备的优点在于：
[0011]1、本发明中，通过设置风扇，在气流吹动下转动，继而带动环形磁铁转动，则在磁力作用下，环形磁铁周期性的对永磁环产生吸引力和排斥力，继而带动蓄水环在除尘管外往复滑动，波纹管周期性的伸缩将环形水箱内的肥皂液吸入蓄水环内，则肥皂液通过毛细管将吸水绒布浸湿，继而通过吸水绒布往复运动将肥皂液涂抹在气泡孔内。
[0012]2、本发明中，气流通过除尘管，根据伯努利原理可知，等高流动时，流速大，压力就小，则各气泡孔处产生较大压力差，则气泡孔内的肥皂液在压力差的作用下进入除尘管内并形成肥皂气泡，肥皂气泡随气体漂浮将气体中的粉尘吸附、聚拢，因肥皂气泡的表面积较大，可由较少量的肥皂液对灰尘进行充分吸附，除尘效果好，且降低了成本。
[0013]3、本发明中，通过设置破泡针可将粘附有灰尘的气泡戳破，使气泡变为小液滴，并携带灰尘从下方的排污口处排出。
附图说明

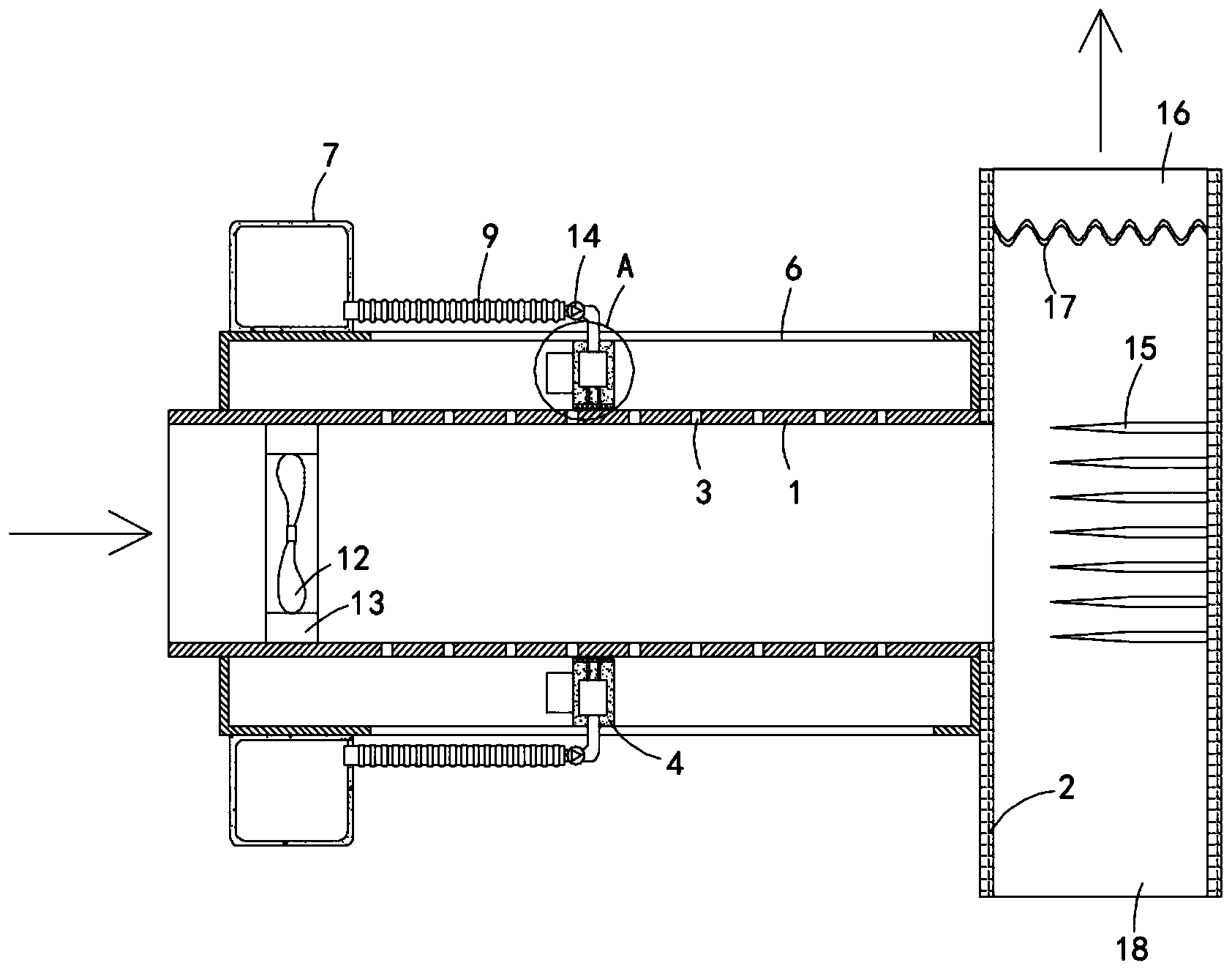

[0014]图1是本发明提供的一种高效气泡除尘设备的结构示意图；

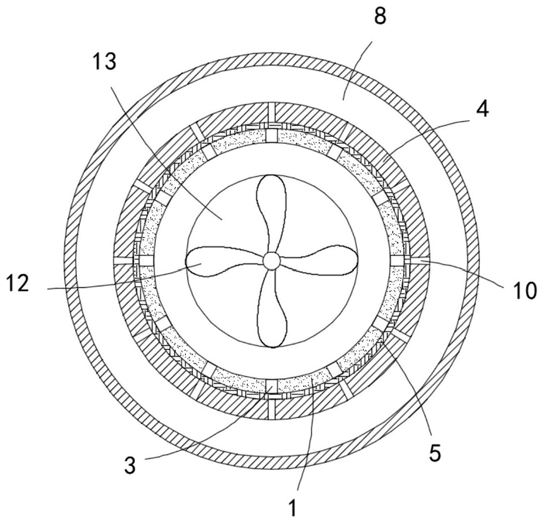

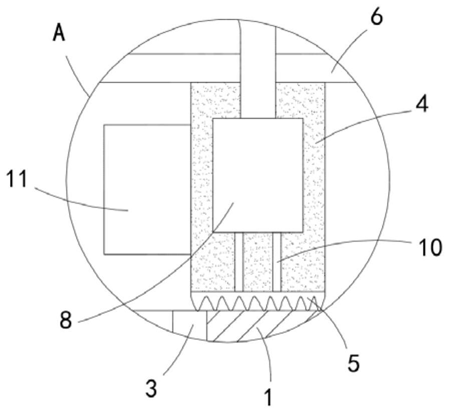

[0016]图3是本发明提供的一种高效气泡除尘设备中除尘管的侧面结构示意图。
[0017]图中，1除尘管、2分离管、3气泡孔、4蓄水环、5吸水绒布、6套管、7环形水箱、8空腔、9波纹管、10毛细管、11环形磁铁、12风扇、13永磁环、14单向阀、15破泡针、16出气口、17电热丝、18排污口。
具体实施方式
[0018]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0019]实施例
[0020]如图1-3所示，一种高效气泡除尘设备，包括除尘管1和分离管2，除尘管1与分离管2连通，除尘管1的侧壁上设有多个等距阵列设置的气泡孔3，除尘管1外滑动套接有蓄水环4，蓄水环4与除尘管1的滑动连接处设有吸水绒布5，除尘管1外固定套接有套管6，套管6外固定套接有环形水箱7，环形水箱7内设有肥皂液，蓄水环4内设有空腔8，环形水箱7通过波纹管9与空腔8连通，需要注意的是，波纹管9上设有单向阀14，单向阀14仅允许肥皂液由环形水箱7进入空腔8内，空腔8的侧壁上固定连通有多根毛细管10，毛细管10的另一端延伸至吸水绒布5处设置。
[0021]本发明中，除尘管1进口端的内侧壁上转动连接有环形磁铁11，环形磁铁11内固定连接有风扇12，蓄水环4靠近环形磁铁11的侧壁上固定连接有永磁环13，环形磁铁11与永磁环13均由两块磁性相反的半环形磁铁组成，分离管2的侧壁上固定连接有多根破泡针15，破泡针15的针尖与除尘管1的出口端相对设置，可将肥皂气泡戳破，分离管2的顶部开设有出气口16，出气口16处安装有电热丝17，可对除尘后的气体进行加热干燥，分离管2的底部开设有排污口18，排污口对粘附有灰尘的肥皂液滴进行收集处理。
[0022]本发明使用时，气流流向为图1中箭头所示方向，风扇12在气流吹动下转动，继而带动环形磁铁11转动，则在磁力作用下，环形磁铁11周期性的对永磁环13产生吸引力和排斥力，继而带动蓄水环4在除尘管1外往复滑动，波纹管9周期性的伸缩将环形水箱7内的肥皂液吸入蓄水环4内，则肥皂液通过毛细管10将吸水绒布5浸湿，继而通过吸水绒布5往复运动将肥皂液涂抹在气泡孔3内；
[0023]带有灰尘的气流通过除尘管1，根据伯努利原理可知，等高流动时，流速大，压力就小，则各气泡孔3处产生较大压力差，则气泡孔3内的肥皂液在压力差的作用下进入除尘管1内并形成肥皂气泡，肥皂气泡随气体漂浮将气体中的粉尘吸附、聚拢，因肥皂气泡的表面积较大，可由较少量的肥皂液对灰尘进行充分吸附，除尘效果好，且降低了成本，随后通过分离管2中的破泡针15将肥皂气泡戳破并形成污液滴从排污口18排出，除尘后的气体经过电热丝17的加热干燥后从出气口16排出。
[0024]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
