本发明公开了一种电表箱用防窃电安全锁，包括固定安装在电表箱门上的固定座和固定安装在电表箱壁上的两个固定板，所述电表箱门上开设有贯穿槽并在贯穿槽内活动设置有两根连杆，每根所述连杆的两端均分别固定连接有连接头和固定块，且两个连接头均滑动设置在固定座内，相对应的固定块和固定板上共同设置有防盗组件，每个所述防盗组件均包括开设于对应固定板上的限位槽和开设于对应固定块上的第一柱形槽、安装槽，且每个安装槽均与对应的第一柱形槽相连通。本发明结构简单，能有效避免不法分子私自打开电表箱门、非法窃取电力的行为，并且工作人员可定期改变本装置的设置方式，从而混淆不法分子的观察。
权利要求
1.一种电表箱用防窃电安全锁，包括固定安装在电表箱门(1)上的固定座(2)和固定安装在电表箱壁(6)上的两个固定板(8)，其特征在于，所述电表箱门(1)上开设有贯穿槽并在贯穿槽内活动设置有两根连杆(5)，每根所述连杆(5)的两端均分别固定连接有连接头(3)和固定块(7)，且两个连接头(3)均滑动设置在固定座(2)内，相对应的固定块(7)和固定板(8)上共同设置有防盗组件；每个所述防盗组件均包括开设于对应固定板(8)上的限位槽(801)和开设于对应固定块(7)上的第一柱形槽(701)、安装槽(702)，且每个安装槽均与对应的第一柱形槽(701)相连通，每个所述安装槽(702)内均设有直板(10)和第一励磁线圈(11)，每个所述第一柱形槽(701)内均设有第一铸钢管(9)，且第一铸钢管(9)与对应的直板(10)之间连接有第一弹簧，每个所述第一铸钢管(9)内均嵌设有永磁体；每个所述连接头(3)内均设有多个接线器，且每个第一励磁线圈(11)均与对应接线器电连接，两个所述第一励磁线圈(11)的规格不同，每个所述固定板(8)内还开设有第三柱形槽(802)，且第三柱形槽(802)内通过第二弹簧弹性连接有第二铸钢管(12)，每个所述固定块(7)上均开设有与对应第三柱形槽(802)规格相匹配的第二柱形槽(703)，且第二柱形槽(703)内设有磁块(14)，每个所述安装槽(702)内均固定安装有第二励磁线圈(13)，且第二励磁线圈(13)的中轴线与对应磁块(14)的中轴线位于同一条直线上，每个所述第二励磁线圈(13)均与接线器电连接；第二铸钢管(12)内的永磁体与第二柱形槽(703)内的磁块(14)异性相吸，自然状态下，第二铸钢管(12)完全处于第三柱形槽(802)内，第二励磁线圈(13)通电后会对第二铸钢管(12)内的永磁体产生斥力；当连杆(5)向贯穿槽上下两侧移动时，第二柱形槽(703)先经过第三柱形槽(802)处，然后在到达限位槽(801)处，在此过程中，在第一励磁线圈(11)和第二励磁线圈(13)产生的磁场的作用下，第一铸钢管(9)不会伸入到第三柱形槽(802)内，第二铸钢管(12)也不会进入第一柱形槽(701)内；当连杆(5)运动到贯穿槽顶部或底部时，第一柱形槽(701)恰与限位槽(801)位置相对，断开便携式电源，第一铸钢管(9)会自动伸入限位槽(801)内；需要打开电表箱门(1)时，将以上步骤顺序颠倒。
2.根据权利要求1所述的一种电表箱用防窃电安全锁，其特征在于，位于同一固定板(8)上的限位槽(801)与第三柱形槽(802)之间的距离大于对应第一柱形槽(701)与第二柱形槽(703)之间的距离。
说明书
一种电表箱用防窃电安全锁
技术领域
[0001]本发明涉及电表箱防盗技术领域，尤其涉及一种电表箱用防窃电安全锁。
背景技术
[0002]随着经济的发展，人们生活水平也逐渐提高，绝大多数家庭都购买了大量家用电器，如冰箱、洗衣机、空调等，而随着技术的进步和人们要求的提高，大多数家用电器的功率也逐渐增加，耗电量也随之增加，一些不法分子为了缩减开支，往往会私改电表箱内电路，以减少电表统计的电量的消耗，这种行为实际属于违法行为，甚至会追究刑事责任。
[0003]现有的电表箱通常使用一把铜锁将箱门锁起，对于不法分子而言，这一防窃电手段过于落后，不法分子能够轻松撬开铜锁私改线路，若采用拨盘式密码锁或其它机械锁，在安装初期能达到较好的防窃电效果，但随着时间的推移，不法分子可通过窥探、偷听的方式得知密码，仍会导致窃电案件的发生，为此，我们提出一种电表箱用防窃电安全锁。
发明内容
[0004]本发明的目的是为了解决现有技术中电表箱上的锁容易被不法分子撬开，从而导致私改电路、窃电等行为的发生的缺点，而提出的一种电表箱用防窃电安全锁。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种电表箱用防窃电安全锁，包括固定安装在电表箱门上的固定座和固定安装在电表箱壁上的两个固定板，所述电表箱门上开设有贯穿槽并在贯穿槽内活动设置有两根连杆，每根所述连杆的两端均分别固定连接有连接头和固定块，且两个连接头均滑动设置在固定座内，相对应的固定块和固定板上共同设置有防盗组件；
[0007]每个所述防盗组件均包括开设于对应固定板上的限位槽和开设于对应固定块上的第一柱形槽、安装槽，且每个安装槽均与对应的第一柱形槽相连通，每个所述安装槽内均设有直板和第一励磁线圈，每个所述第一柱形槽内均设有第一铸钢管，且第一铸钢管与对应的直板之间连接有第一弹簧，每个所述第一铸钢管内均嵌设有永磁体。
[0008]优选地，每个所述连接头内均设有接线器，且每个第一励磁线圈均与对应接线器电连接，两个所述第一励磁线圈规格不同。
[0009]优选地，每个所述固定板内还开设有第三柱形槽，且第三柱形槽内通过第二弹簧弹性连接有第二铸钢管，每个所述固定块上均开设有与对应第三柱形槽规格相匹配的第二柱形槽，且第二柱形槽内设有磁块。
[0010]优选地，每个所述安装槽内均固定安装有第二励磁线圈，且第二励磁线圈的中轴线与对应磁块的中轴线位于同一条直线上，每个所述第二励磁线圈均与接线器电连接。
[0011]优选地，位于同一固定板上的限位槽与第三柱形槽之间的距离大于对应第一柱形槽与第二柱形槽之间的距离。
[0012]本发明的有益效果：
[0013]1、通过设置固定座和盖板，可对连接头以及连杆起到固定作用，并且盖板内侧设置有凸形台，一方面凸形台可对上侧的连杆和连接头起到固定、承重作用，另一方面可遮挡各个装置，使防窃安全锁更加美观。
[0014]2、通过设置限位槽、第一柱形槽、安装槽、直板、第一励磁线圈等防盗组件，可通过铸钢管与对应槽体的卡合来实现固定板与固定块的连接，保证电表箱门关闭状态下两者不发生相对位移。
[0015]3、自然状态下，第一铸钢管伸出第一柱形槽，且伸出的长度大于限位槽的深度，因此当第一铸钢管插入到限位槽内时，可完全与限位槽的底壁相抵，从而减少第一铸钢管倾斜的角度，使两者之间的连接更加稳定。
[0016]4、两个第一励磁线圈的规格不同，要想打开电表箱门需要向两个励磁线圈内通入不同大小的电流，并且连接头处的接线器的规格只与工作人员携带的便携式电源的规格相匹配，不法分子既无法获取相同规格的便携式电源，又无法得知需要通入的电流的大小，因此很难通过非暴力手段打开电表箱门。
[0017]5、通过使用铸钢管作为卡合件，既能保证防窃电安全锁的强度，又能避免铸钢管对安全锁内部的磁场产生不利影响。
[0018]6、在惯性思维下，不法分子会向各励磁线圈通入相同大小、相同方向的电流，因此第二铸钢管会在第二励磁线圈以及磁块的作用下快速伸入到第二柱形槽内，从而阻止固定块的移动，保持电表箱门的锁定。
[0019]7、通过设置两个励磁线圈，可通过改变励磁线圈匝数、铁芯强度、导线绕设方向等方式来获得不同解锁方式的防盗组件，从而大大丰富了防窃电安全锁的使用方式，使其更难被不法分子开启。
[0020]综上所述，本发明结构简单，能有效避免不法分子私自打开电表箱门、非法窃取电力的行为，并且工作人员可定期改变本装置的设置方式，从而混淆不法分子的观察。
附图说明

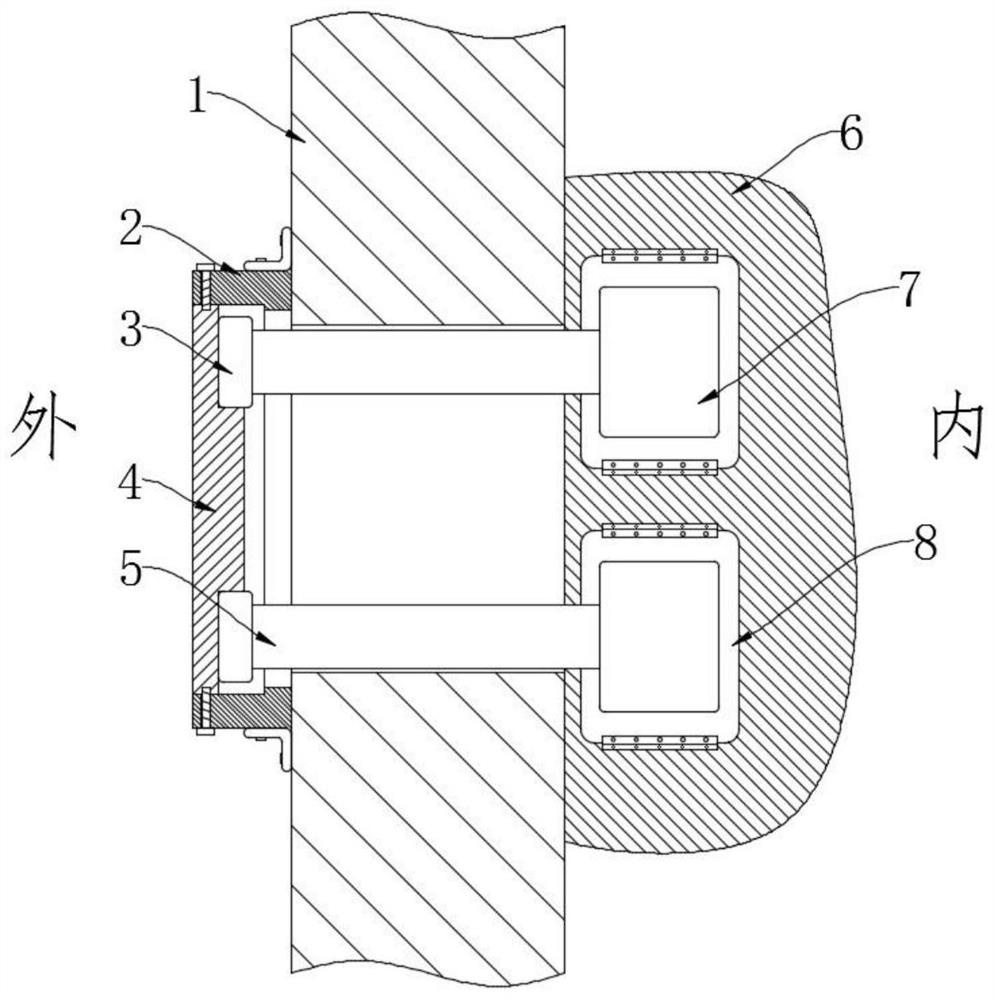

[0021]图1为本发明提出的一种电表箱用防窃电安全锁使用时的结构示意图；
[0022]图2为本发明提出的一种电表箱用防窃电安全锁中紧固装置的结构示意图；
[0023]图3为本发明提出的一种电表箱用防窃电安全锁实施例1中固定板的结构示意图；
[0024]图4为本发明提出的一种电表箱用防窃电安全锁实施例1中固定块的内部结构示意图；
[0025]图5为本发明提出的一种电表箱用防窃电安全锁实施例1中固定块与固定板配合使用时的结构示意图；
[0026]图6为本发明提出的一种电表箱用防窃电安全锁实施例2中固定板的结构示意图；
[0027]图7为本发明提出的一种电表箱用防窃电安全锁实施例2中固定块的内部结构示意图；
[0028]图8为本发明提出的一种电表箱用防窃电安全锁实施例2中固定块与固定板配合使用时的结构示意图。
[0029]图中：1电表箱门、2固定座、3连接头、4盖板、5连杆、6电表箱壁、7固定块、701第一柱形槽、702安装槽、703第二柱形槽、8固定板、801限位槽、802第三柱形槽、9第一铸钢管、10直板、11第一励磁线圈、12第二铸钢管、13第二励磁线圈、14磁块。
具体实施方式
[0030]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0031]实施例1
[0032]如图1‑5所示，一种电表箱用防窃电安全锁，包括固定安装在电表箱门1上的固定座2和固定安装在电表箱壁6上的两个固定板8，电表箱门1上开设有贯穿槽并在贯穿槽内活动设置有两根连杆5，每根连杆5的两端均分别固定连接有连接头3和固定块7，且两个连接头3均滑动设置在固定座2内，相对应的固定块7和固定板8上共同设置有防盗组件；
[0033]每个防盗组件均包括开设于对应固定板8上的限位槽801和开设于对应固定块7上的第一柱形槽701、安装槽702，且每个安装槽均与对应的第一柱形槽701相连通，每个安装槽702内均设有直板10和第一励磁线圈11，每个第一柱形槽701内均设有第一铸钢管9，且第一铸钢管9与对应的直板10之间连接有第一弹簧，每个第一铸钢管9内均嵌设有永磁体；
[0034]自然状态下，第一弹簧的长度大于第一柱形槽701长度的一半，第一铸钢管9伸出第一柱形槽701，且伸出的长度大于限位槽801的深度；
[0035]固定座2呈筒形，且其远离电表箱门1的一端通过螺栓固定安装有盖板4，所述盖板4的内侧设有用于固定连接头3的凸形台。
[0036]本发明中，每个连接头3内均设有多个接线器，且每个第一励磁线圈11均与对应接线器电连接，两个第一励磁线圈11规格不同。
[0037]固定板8平行于电表箱门1的两侧的厚度大于固定板8中部的厚度，只有当固定块7向下或向上滑动至脱离固定板8后，电表箱门1才能打开，否则固定块7与固定板8的侧壁相抵，电表箱门1仍旧无法移动。
[0038]本实施例的工作原理如下：在关闭电表箱门1时，通过连接头3上的接线器接入便携式电源，第一励磁线圈11通电后产生的磁场会吸引第一铸钢管9向直板10的方向靠近(实际是磁场对第一铸钢管9内的永磁体产生吸引力，永磁体未图示)，使第一铸钢管9完全进入第一柱形槽701；
[0039]通过两根连杆5将两个固定块7从贯穿槽处伸入电表箱内，然后分别将两根连杆5移动至贯穿槽的上下两端，此时第一柱形槽701恰与限位槽801相对，然后关闭便携式电源，在第一弹簧的作用下，第一铸钢管9重新伸出第一柱形槽701，因为自然状态下第一弹簧伸出的长度大于限位槽801的深度，因此第一铸钢管9会横亘在第一柱形槽701和限位槽801内，起到固定固定块7位置的作用；
[0040]固定座2、连接头3、连杆5、和固定块7可视为一个整体，其与电表箱壁6上的固定板8相固定即表示电表箱门1与电表箱壁6相固定，再使用螺栓将盖板4安装在固定座2上，盖板4即可对连接头3起到保护作用，又能起到美化作用；
[0041]需要打开电表箱门1时，再次将便携式电源与接线器连接，使第一铸钢管9进入第一柱形槽701，固定块7与固定板8分离，将连接头3以及连杆5向贯穿槽中部移动即可打开电表箱门1，并且两个第一励磁线圈的规格不同，所需接入的电流大小也不同，若电流强度未达到对应值也无法打开电表箱门，而不法分子没有适配的便携式电源就无法将箱门打开，只能通过暴力手段破坏柜门，容易被人们发现破坏痕迹。
[0042]实施例二
[0043]如图6‑8所示，本实施例与实施例1的不同之处在于：每个固定板8内还开设有第三柱形槽802，且第三柱形槽802内通过第二弹簧弹性连接有第二铸钢管12，第二铸钢管12内也设有永磁体，每个固定块7上均开设有与对应第三柱形槽802规格相匹配的第二柱形槽703，且第二柱形槽703内设有磁块14。
[0044]每个安装槽702内均固定安装有第二励磁线圈13，且第二励磁线圈13的中轴线与对应磁块14的中轴线位于同一条直线上，每个第二励磁线圈13均与接线器电连接，第一励磁线圈11与第二励磁线圈13外侧的导线绕设方向相反。
[0045]位于同一固定板8上的限位槽801与第三柱形槽802之间的距离大于对应第一柱形槽701与第二柱形槽703之间的距离。
[0046]本实施例中，第二铸钢管12内的永磁体与第二柱形槽703内的磁块14异性相吸，在关闭电表箱门1时需同时对第一励磁线圈11和第二励磁线圈13通电；
[0047]值得说明的是，自然状态下，第二铸钢管12完全处于第三柱形槽802内，第二励磁线圈13通电后会对第二铸钢管12内的永磁体产生斥力；
[0048]当连杆5向贯穿槽上下两侧移动时，第二柱形槽703先经过第三柱形槽802处，然后在到达限位槽801处，在此过程中，在第一励磁线圈11和第二励磁线圈13产生的磁场的作用下，第一铸钢管9不会伸入到第三柱形槽802内，第二铸钢管12也不会进入第一柱形槽701内，；当连杆5运动到贯穿槽顶部或底部时，第一柱形槽701恰与限位槽801位置相对，断开便携式电源，第一铸钢管9会自动伸入限位槽801内；需要打开电表箱门1时，将以上步骤顺序颠倒即可。
[0049]若不法分子观察工作人员操作后得知接通电流的方法与后续操作步骤，当其向下移动连杆5时，第二柱形槽703与第三柱形槽802相对，由于第一励磁线圈11与第二励磁线圈13外侧的导线绕设方向相反，因此需要向第二励磁线圈13通入方向相反的电流才能对第二铸钢管12内部的永磁体起到排斥作用，而不法分子往往在惯性思维作用下向各励磁线圈通入相同大小、相同方向的电流，因此第二铸钢管12会在第二励磁线圈13以及磁块14的作用下快速伸入到第二柱形槽703内，从而阻止固定块7的移动，保持电表箱门1的锁定。
