本发明公开了一种剥线钳防脱手损伤系统，包括两个钳体，两个所述钳体转动连接，两个所述钳体上均设有把手，两个所述钳体侧壁均固定连接有固定块，两个所述固定块相对的侧壁共同固定连接有压簧，两个所述钳体上共同设有防脱手机构，所述防脱手机构包括设置在两个钳体连接处的控制盒，所述控制盒内壁固定连接有控制筒，所述控制筒内壁通过旋转密封圈转动连接有内环，所述内环侧壁贯穿设有多个第一通口，所述控制筒内壁固定连接有固定盘，所述固定盘侧壁贯穿设有多个第二通口。本发明能够在人们意外脱手时，保证使用者的安全，还能够在人们手部力量突然间小或者松手过快时，使剥线钳无法快速弹回，进一步保障了人们的安全。

权利要求

1.一种剥线钳防脱手损伤系统，包括两个钳体(1)，两个所述钳体(1)转动连接，两个所述钳体(1)上均设有把手(3)，两个所述钳体(1)侧壁均固定连接有固定块(7)，两个所述固定块(7)相对的侧壁共同固定连接有压簧，其特征在于：两个所述钳体(1)上共同设有防脱手机构，所述防脱手机构包括设置在两个钳体(1)连接处的控制盒(8)，所述控制盒(8)内壁固定连接有控制筒(12)，所述控制筒(12)内壁通过旋转密封圈转动连接有内环(16)，所述内环(16)侧壁贯穿设有多个第一通口(18)，所述控制筒(12)内壁固定连接有固定盘(15)，所述固定盘(15)侧壁贯穿设有多个第二通口(17)，所述控制筒(12)外壁转动连接有外环(13)，所述内环(16)侧壁固定连接有两个金属片(19)，所述外环(13)侧壁固定连接有两个永磁片(14)；所述控制盒(8)内壁固定连接有安装盒(6)，所述安装盒(6)内壁密封滑动连接有活塞板(11)，所述活塞板(11)上壁固定连接有齿条(10)，所述安装盒(6)侧壁设有开口，所述外环(13)的部分侧壁位于开口内，所述外环(13)的侧壁齿状设置，所述外环(13)与齿条(10)啮合；两个所述把手(3)侧壁均设有多个弹性囊(4)，两个所述把手(3)内部均设有气腔(5)，位于同一所述把手(3)上的气腔(5)与多个弹性囊(4)连通，两个所述气腔(5)均与安装盒(6)下壁连通；两个所述钳体(1)侧壁共同固定连接有柔性管(2)，所述柔性管(2)两侧壁均通过连接管(9)与控制筒(12)连通，所述控制筒(12)、柔性管(2)与两个连接管(9)内填充有流动液。

2.根据权利要求1所述的一种剥线钳防脱手损伤系统，其特征在于：所述第一通口(18)与第二通口(17)错位，所述内环(16)紧贴固定盘(15)侧壁，两个所述连接管(9)与控制筒(12)的连通处分别位于固定盘(15)两侧。

3.根据权利要求1所述的一种剥线钳防脱手损伤系统，其特征在于：两个所述固定块(7)侧壁均固定连接有固定杆(21)，其中一个所述固定杆(21)远离固定块(7)一端的侧壁为弧面，另一个所述固定杆(21)远离固定块(7)一端的侧壁固定连接有压电片(20)，所述柔性管(2)侧壁固定连接有导电片(22)，所述压电片(20)与导电片(22)电性连接，所述柔性管(2)、控制筒(12)与两个连接管(9)内填充有电流变液。

说明书

一种剥线钳防脱手损伤系统

技术领域

[0001]本发明涉及剥线钳技术领域，尤其涉及一种剥线钳防脱手损伤系统。

背景技术

[0002]剥线钳是电力施工等工作中经常使用到的一种电力工具，主要用于将导线外层的绝缘层剥除，方便导线之间的连接等其他工作，但是，现有的剥线钳存在如下问题：

[0003]1、现有的剥线钳在使用时，两个钳体之间一般通过弹簧连接，在人们挤压剥线钳对导线进行切割后，一旦人们由于操作不当而脱手，两个钳体就会在弹簧的作用下快速弹回，容易对使用者造成危险；

[0004]2、现有的剥线钳在使用时，由于部分用户为非专业的工人，他们在切割完导线后，可能会出现松手过快，或者使用者本身力量较小，在剥线钳还未弹回时就已经没有了力气，而导致剥线钳快速弹回的状况，上述情况也容易对使用者造成危险。

[0005]所以，需要设计一种剥线钳防脱手损伤系统来解决上述问题。

发明内容

[0006]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种剥线钳防脱手损伤系统。

[0007]为了实现上述目的，本发明采用了如下技术方案：

[0008]一种剥线钳防脱手损伤系统，包括两个钳体，两个所述钳体转动连接，两个所述钳体上均设有把手，两个所述钳体侧壁均固定连接有固定块，两个所述固定块相对的侧壁共同固定连接有压簧，两个所述钳体上共同设有防脱手机构，所述防脱手机构包括设置在两个钳体连接处的控制盒，所述控制盒内壁固定连接有控制筒，所述控制筒内壁通过旋转密封圈转动连接有内环，所述内环侧壁贯穿设有多个第一通口，所述控制筒内壁固定连接有固定盘，所述固定盘侧壁贯穿设有多个第二通口，所述控制筒外壁转动连接有外环，所述内环侧壁固定连接有两个金属片，所述外环侧壁固定连接有两个永磁片；

[0009]所述控制盒内壁固定连接有安装盒，所述安装盒内壁密封滑动连接有活塞板，所述活塞板上壁固定连接有齿条，所述安装盒侧壁设有开口，所述外环的部分侧壁位于开口内，所述外环的侧壁齿状设置，所述外环与齿条啮合；

[0010]两个所述把手侧壁均设有多个弹性囊，两个所述把手内部均设有气腔，位于同一所述把手上的气腔与多个弹性囊连通，两个所述气腔均与安装盒下壁连通；

[0011]两个所述钳体侧壁共同固定连接有柔性管，所述柔性管两侧壁均通过连接管与控制筒连通，所述控制筒、柔性管与两个连接管内填充有流动液。

[0012]优选地，所述第一通口与第二通口错位，所述内环紧贴固定盘侧壁，两个所述连接管与控制筒的连通处分别位于固定盘两侧。

[0013]优选地，两个所述固定块侧壁均固定连接有固定杆，其中一个所述固定杆远离固定块一端的侧壁为弧面，另一个所述固定杆远离固定块一端的侧壁固定连接有压电片，所述柔性管侧壁固定连接有导电片，所述压电片与导电片电性连接，所述柔性管、控制筒与两个连接管内填充有电流变液。

[0014]本发明具有以下有益效果：

[0015]1、与现有技术相比，本发明设有防脱手机构，通过人们挤压弹性囊使得活塞板移动，进而带动外环转动，外环能够吸引内环转动，使第一通口与第二通口重合，流动液能够流通，柔性管能够形变，剥线钳正常使用，在人们意外脱手时，弹性囊恢复原状，使第一通口与第二通口错位，进而使得流动液无法流通，柔性管无法恢复原状，两个钳体不会弹回对人们造成危险，保证了使用者的安全；

[0016]2、与现有技术相比，本发明在使用时，通过固定杆挤压压电片使导电片上有电流经过，进而使得柔性管内的电流变液剪切屈服程度增强，柔性管无法快速恢复形变，当人们手部力量突然间小或者松手过快时，剥线钳也无法快速弹回，进一步保障了人们的安全。

附图说明

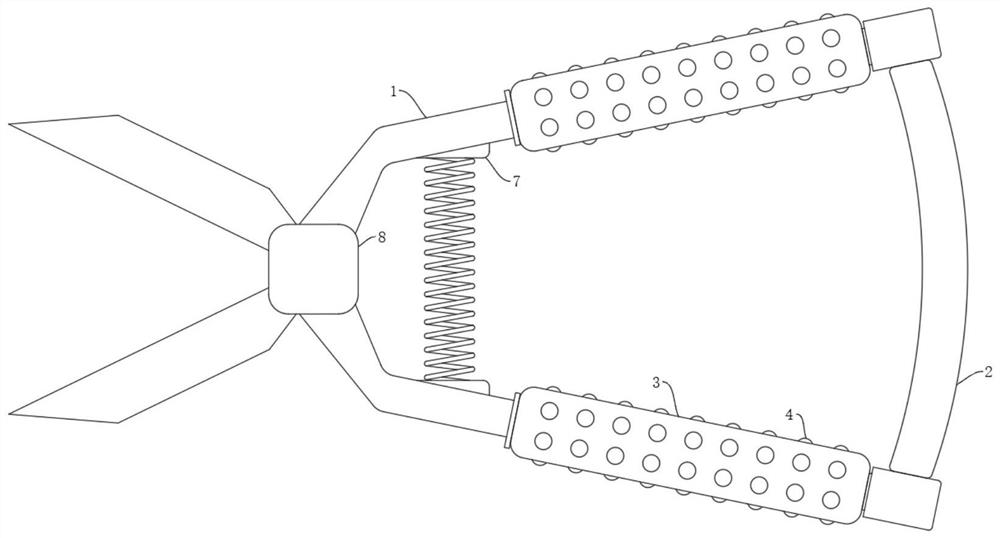

[0017]图1为本发明提出的一种剥线钳防脱手损伤系统的结构示意图；

[0018]图2为本发明提出的一种剥线钳防脱手损伤系统的剖视图；

[0019]图3为本发明提出的一种剥线钳防脱手损伤系统的A处结构放大图；

[0020]图4为本发明实施例2提出的一种剥线钳防脱手损伤系统的结构示意图。

[0021]图中：1钳体、2柔性管、3把手、4弹性囊、5气腔、6安装盒、7固定块、8控制盒、9连接管、10齿条、11活塞板、12控制筒、13外环、14永磁片、15固定盘、16内环、17第二通口、18第一通口、19金属片、20压电片、21固定杆、22导电片。

具体实施方式

[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0023]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0024]实施例1

[0025]参照图1-3，一种剥线钳防脱手损伤系统，包括两个钳体1，两个钳体1转动连接，连接方式为现有技术，在此不做过多赘述，两个钳体1上均设有把手3，两个钳体1侧壁均固定连接有固定块7，两个固定块7相对的侧壁共同固定连接有压簧。

[0026]两个钳体1上共同设有防脱手机构，防脱手机构包括设置在两个钳体1连接处的控制盒8，控制盒8内壁固定连接有控制筒12，控制筒12内壁通过旋转密封圈转动连接有内环16，内环16侧壁贯穿设有多个第一通口18，控制筒12内壁固定连接有固定盘15，内环16紧贴固定盘15侧壁，固定盘15侧壁贯穿设有多个第二通口17，第一通口18与第二通口17错位，控制筒12外壁转动连接有外环13，内环16侧壁固定连接有两个金属片19，两个金属片19对称设置，外环13侧壁固定连接有两个永磁片14，两个永磁片14分别正对两个金属片19设置。

[0027]控制盒8内壁固定连接有安装盒6，安装盒6内壁密封滑动连接有活塞板11，活塞板11上壁固定连接有齿条10，安装盒6侧壁设有开口，外环13的部分侧壁位于开口内，外环13的侧壁齿状设置，外环13与齿条10啮合，值得注意的是，活塞板11的移动距离不会超过活塞板11上壁到开口下壁的距离。

[0028]两个把手3侧壁均设有多个弹性囊4，两个把手3内部均设有气腔5，位于同一把手3上的气腔5与多个弹性囊4连通，两个气腔5均与安装盒6下壁连通，上述连通方式均通过软管连接，为现有技术。

[0029]两个钳体1侧壁共同固定连接有柔性管2，柔性管2由柔软可形变的材料制成，例如橡胶等，柔性管2两侧壁均通过连接管9与控制筒12连通，两个连接管9与控制筒12的连通处分别位于固定盘15两侧，控制筒12、柔性管2与两个连接管9内填充有流动液。

[0030]初始状态下，两个钳体1处于张开状态，第一通口18与第二通口17错位，控制筒12内位于固定盘15两侧的流动液无法流通，当人们使用装置时，用手握住两个把手3，并对把手3施加压力，由于控制筒12内流动液无法流通，柔性管2内的流动液无法流动，使得柔性管2无法产生形变(柔性管2形变会使内部空间变化)，首先，把手3侧壁的弹性囊4会受到压力，并将空气挤压进气腔5内，气腔5内的气压增大，进而通过连接管9推动活塞板11上移，进而带动齿条10上移，齿条10带外环13转动，外环13侧壁的永磁片14转动吸引内环16侧壁的金属片19转动，进而带动内环16转动，内环16转动使得第一通口18与第二通口17重合，固定盘15两侧的流动液能够流通，柔性管2能够弯曲形变，两个钳体1能够在使用者手的压力下相互靠近，对需要剪切的电线进行剪切。

[0031]人们正常使用时，剪切完毕，手还是依然握住把手3，然后逐渐收回压力，但是在压簧的弹力作用下，会使两个把手3依然紧贴人们的手，即弹性囊4依然受到压力，即第一通口18与第二通口17依然重合，柔性管2能够恢复形变，直到人们的手离开把手3时，弹性囊4才会恢复形变，将空气吸回到弹性囊4内，装置回到初始状态。

[0032]如果人们在使用过程中，发生意外而脱手，弹性囊4受到人们手掌的压力会瞬间消失，弹性囊4会立刻恢复形变，并将空气吸回到弹性囊4内，从而使得活塞板11下移，带动齿条10下移，外环13转动，带动内环16转动，进而使得第一通口18与第二通口17错位，控制筒12内的流动液无法流通，柔性管2无法立刻恢复形变，从而防止人们使用剥线钳脱手时，两个钳体1立刻恢复原状时产生的较大的力对人们造成危险的情况发生，保障了使用者的安全。

[0033]实施例2

[0034]参照图4，一种剥线钳防脱手损伤系统，两个固定块7侧壁均固定连接有固定杆21，其中一个固定杆21远离固定块7一端的侧壁为弧面，另一个固定杆21远离固定块7一端的侧壁固定连接有压电片20，压电片20由压电材料制成，压电材料是受到压力作用时会产生电流的晶体材料,柔性管2侧壁固定连接有导电片22，压电片20与导电片22电性连接，具体连接方式为导线连接，柔性管2、控制筒12与两个连接管9内填充有电流变液，电流变液在通常条件下是一种悬浮液，在电场的作用下可发生液体-固体的转变，并且使自身的剪切屈服程度增大。

[0035]与实施例1相比，本实施例中，在人们使用剥线钳时，会使固定杆21与压电片20之间相互挤压，使压电片20产生电流，电流经过导电片22时，柔性管2内的电流变液会在电场力的作用下会呈现由液态转变成固态的趋势，从而使得柔性管2不会立刻恢复形变，即使在人们依然手握把手3时，两个钳体1也不会快速弹回，通过上述操作能够防止人们使用时，由于使用者力度变小或者释放力度过快而导致两个钳体1快速弹回对人们造成危险的情况发生。
