本发明公开了一种虹吸式转动门系统，包括门体，所述门体包括门框，所述门框内竖直设有转轴，所述转轴的上端与门框转动连接，所述转轴的下端与地面转动连接，所述转轴沿其周向均匀固定连接有多个转动门板，每个所述转动门板的内均嵌设有透明玻璃；风吸机构，所述风吸机构包括设置在地面中的方形腔，地面中由上而下依次设有筛选槽、落水腔和集水腔。在该系统中，通过风吸机构的设置，可以很快的将鞋底所携带的雨水吸入集水腔中，吸水效果极强，同时转动门的转动会使得第二网板上下震动，保证落入早第二网板的碎石抖落到集水腔中。
权利要求
1.一种虹吸式转动门系统，其特征在于，包括：门体，所述门体包括门框(3)，所述门框(3)内竖直设有转轴(2)，所述转轴(2)的上端与门框(3)转动连接，所述转轴(2)的下端与地面转动连接，所述转轴(2)沿其周向均匀固定连接有多个转动门板(1)，每个所述转动门板(1)的内均嵌设有透明玻璃(4)；风吸机构，所述风吸机构包括设置在地面中的方形腔(7)，地面中由上而下依次设有筛选槽(8)、落水腔(23)和集水腔(15)，所述筛选槽(8)的槽口处安装有第一网板(9)，所述转轴(2)的下端延伸至方形腔(7)中并固定套接有第一转动轮(11)，所述落水腔(23)内竖直设有转杆(14)，所述转杆(14)的下端与落水腔(23)的内底部转动连接，所有转杆(14)上固定套设有第二转动轮(13)，所述第一转动轮(11)与第二转动轮(13)通过传动带(12)传动，所述转杆(14)的上端沿其周向均匀固定安装有多个扇叶(16)，所述筛选槽(8)与落水腔(23)通过开口(22)连通，所述落水腔(23)与集水腔(15)通过落水口连通，所述落水腔(23)通过出风管(6)与外界连通；抖动筛选机构，所述抖动机构包括设置在筛选槽(8)内的第二网板(10)，所述筛选槽(8)的两侧均设有导向滑道(20)，两个所述导向滑道(20)错位设置在筛选槽(8)的两侧，所述第二网板(10)的两侧分别位于两个导向滑道(20)内并与对应的导向滑道(20)滑动连接，所述第二网板(10)的下端通过两个连接弹簧(21)与筛选槽(8)的内底部弹性连接，所述第二网板(10)内嵌设有磁块(17)，每个所述转动门板(1)的下端均安装有磁条(5)，每个所述磁条(5)与对应的磁块(17)的相邻面异性相吸，所述筛选槽(8)与集水腔(15)通过碎石通道(19)连通。
2.根据权利要求1所述的一种虹吸式转动门系统，其特征在于，地面上设有与集水腔(15)连通的收集口(24)，所述收集口(24)处安装拉门。
说明书
一种虹吸式转动门系统
技术领域
[0001]本发明涉及转动门领域，尤其涉及一种虹吸式转动门系统。
背景技术
[0002]转门是三扇或四扇门连成一个风车形，固定在两个弧形门套内旋转的门，转门对防止内外空气的对流有一定作用，可以作为公共建筑及空气调节房屋的外门；
[0003]在下雨时，一些上商场或者公共的娱乐场所中的门口处设有吸水地垫，防止行人将雨水带入到娱乐场所中，但是由于吸水地垫的吸水性有限，当人流量较大，达到了吸水地垫的吸水上限时，地垫就没有了吸水的作用，行人会将雨水带入商场中，雨水的存在不仅会有着异味而且存在着安装隐患，所述如何将转动门与吸水地垫进行结合，是我们所需要解决的问题。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种虹吸式转动门系统，在该系统中，通过风吸机构的设置，可以很快的将鞋底所携带的雨水吸入集水腔中，吸水效果极强，同时转动门的转动会使得第二网板上下震动，保证落入早第二网板的碎石抖落到集水腔中。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种虹吸式转动门系统，包括门体，所述门体包括门框，所述门框内竖直设有转轴，所述转轴的上端与门框转动连接，所述转轴的下端与地面转动连接，所述转轴沿其周向均匀固定连接有多个转动门板，每个所述转动门板的内均嵌设有透明玻璃；风吸机构，所述风吸机构包括设置在地面中的方形腔，地面中由上而下依次设有筛选槽、落水腔和集水腔，所述筛选槽的槽口处安装有第一网板，所述转轴的下端延伸至方形腔中并固定套接有第一转动轮，所述落水腔内竖直设有转杆，所述转杆的下端与落水腔的内底部转动连接，所有转杆上固定套设有第二转动轮，所述第一转动轮与第二转动轮通过传动带传动，所述转杆的上端沿其周向均匀固定安装有多个扇叶，所述筛选槽与落水腔通过开口连通，所述落水腔与集水腔通过落水口连通，所述落水腔通过出风管与外界连通；抖动筛选机构，所述抖动机构包括设置在筛选槽内的第二网板，所述筛选槽的两侧均设有导向滑道，两个所述导向滑道错位设置在筛选槽的两侧，所述第二网板的两侧分别位于两个导向滑道内并与对应的导向滑道滑动连接，所述第二网板的下端通过两个连接弹簧与筛选槽的内底部弹性连接，所述第二网板内嵌设有磁块，每个所述转动门板的下端均安装有磁条，每个所述磁条与对应的磁块的相邻面异性相吸，所述筛选槽与集水腔通过碎石通道连通。
[0007]优选地，地面上设有与集水腔连通的收集口，所述收集口处安装拉门。
[0008]本发明与现有技术相比，其有益效果为：
[0009]1、将转动门与雨天的鞋底吸水相结合，当行人推动位于右侧的转动门板时，通过传动，可以使得扇叶进行转动，扇叶转动会使得其上方空间产生一个吸力，当行人经过第一网板时，产生的吸力会使得沾附的写的雨水被吸入到筛选槽中，吸水性极强，可以有效的解决了地垫吸水达到上限的问题，避免了雨水所导致的安全隐患。
[0010]2、设置有抖动筛选机构，沾附在鞋底的雨水被吸入到筛选槽中，并通过第二网板的过滤，将沾附在鞋底的碎石过滤掉，防止长期的使用过程中，碎石会对系统内的零件产生损坏，保证了该系统的使用寿命，在转动门板以转轴为轴进行转动时，转动门板下端的磁条也会跟随着转动门板转动，当磁条刚好位于第二网板上时，会对第二网板上的磁块进行吸引，使得整个第二网板上移，当磁条离开第二网板上端的位置后，整个第二网板会在连接弹簧的弹性作用以及第二网板本身的关系作用下，上下振动，将第二网板上所积累的碎石抖落并通过碎石通道落到集水腔中，不需要人工对第二网板上所积累的碎石进行清理，使用极为方便。
[0011]3、位于扇叶下方会产生一个较强的风力，风速较大，根据伯努利原理(也可以称作为虹吸作用)，气流较大的地方气压较小，所以位于吸风管处上端的气压要高于位于吸风管处下端的气压，这就产生了一定的气压差，使得空气流动，增加该系统中，吸风机构的吸力，促进吸风的风力。
附图说明

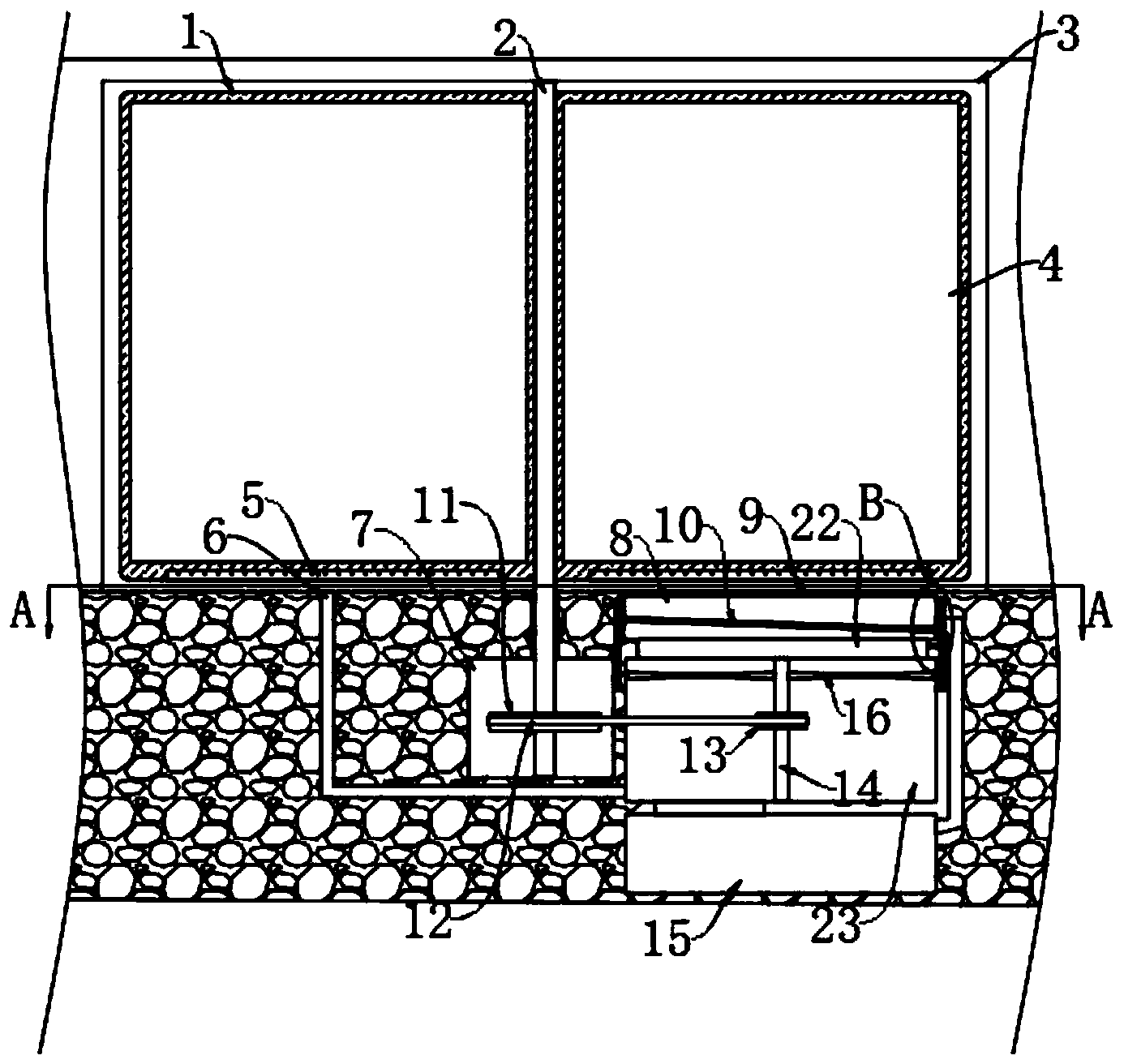

[0012]图1为本发明提出的一种虹吸式转动门系统的结构示意图；
[0013]图2为图1的A-A向截面图；
[0014]图3为图1的B处放大示意图。
[0015]图中：1转动门板、2转轴、3门框、4透明玻璃、5磁条、6出风管、7方形腔、8筛选槽、9第一网板、10第二网板、11第一转动轮、12传动带、13第二转动轮、14转杆、15集水腔、16扇叶、17磁块、18吸风管、19碎石通道、20导向滑道、21连接弹簧、22开口、23落水腔、24收集口。
具体实施方式
[0016]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0017]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0018]参照图1-3，一种虹吸式转动门系统，包括：
[0019]门体，门体包括门框3，门框3内竖直设有转轴2，转轴2的上端与门框3转动连接，转轴2的下端与地面转动连接，转轴2沿其周向均匀固定连接有多个转动门板1，每个转动门板1的内均嵌设有透明玻璃4；
[0020]风吸机构，风吸机构包括设置在地面中的方形腔7，地面中由上而下依次设有筛选槽8、落水腔23和集水腔15，筛选槽8的槽口处安装有第一网板9，转轴2的下端延伸至方形腔7中并固定套接有第一转动轮11，落水腔23内竖直设有转杆14，转杆14的下端与落水腔23的内底部转动连接，有转杆14上固定套设有第二转动轮13，第一转动轮11与第二转动轮13通过传动带12传动，第一转动轮11的周长要远大于第二转动轮13的周长，保证第二转动轮13的转速较快，最终使得多个扇叶16的转速较快，产生的吸力较强，转杆14的上端沿其周向均匀固定安装有多个扇叶16，其上方为吸风面，下方为排风面，筛选槽8与落水腔23通过开口22连通，落水腔23与集水腔15通过落水口连通，落水腔23通过出风管6与外界连通；
[0021]抖动筛选机构，抖动机构包括设置在筛选槽8内的第二网板10，筛选槽8的两侧均设有导向滑道20，两个导向滑道20错位设置在筛选槽8的两侧，保证第二网板10处于倾斜状，便于碎石落入到碎石通道19中，第二网板10的两侧分别位于两个导向滑道20内并与对应的导向滑道20滑动连接，第二网板10的下端通过两个连接弹簧21与筛选槽8的内底部弹性连接，第二网板10内嵌设有磁块17，每个转动门板1的下端均安装有磁条5，每个磁条5与对应的磁块17的相邻面异性相吸，筛选槽8与集水腔15通过碎石通道19连通。
[0022]地面上设有与集水腔15连通的收集口24，收集口24处安装拉门，便于对集水腔15进行处理。
[0023]本发明中，在进行使用时(即雨天时)，当行人推动位于右侧的转动门板1时，转动门1会带转轴2转动，转轴2的转动会带动第一转动轮11转动，第一转动轮11的转动会通过传动带12带动对应的第二转动轮13转动，第二转动轮13的转动会带动转杆14转动，转杆14的转动会带动其上的扇叶16转动；
[0024]扇叶16转动会使得其上方空间产生一个吸力，当行人经过第一网板9时，产生的吸力会使得沾附在鞋底的雨水被吸入到筛选槽8中，并通过第二网板10的过滤，将沾附在鞋底的碎石过滤掉，防止长期的使用过程中，碎石会对系统内的零件(如扇叶16)产生损坏，此时位于扇叶16下方会产生一个较强的风力，风速较大，根据伯努利原理(也可以称作为虹吸作用)，气流较大的地方气压较小，以位于吸风管18处上端的气压要高于位于吸风管18处下端的气压，这就产生了一定的气压差，使得空气流动，增加该系统中，吸风机构的吸力，促进吸风的风力；
[0025]在转动门板1以转轴2为轴进行转动时，转动门板1下端的磁条5也会跟随着转动门板1转动，当磁条5刚好位于第二网板10上时，会对第二网板10上的磁块17进行吸引，使得整个第二网板10上移，当磁条5离开第二网板10上端的位置后，整个第二网板10会在连接弹簧21的弹性作用以及第二网板10本身的关系作用下，上下振动，将第二网板10上所积累的碎石抖落并通过碎石通道19落到集水腔15中，不需要人工对第二网板10上所积累的碎石进行清理。
[0026]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
