本发明属于电缆保护技术领域，尤其是涉及一种水下线缆断面自动保护装置及其使用方法，包括多个弧形壳体，多个所述弧形壳体共同滑动连接有电缆，所述弧形壳体中设置有浮球，位于所述弧形壳体内的电缆的一端固定连接有固定块和空心块，且固定块和空心块之间固定连接有拉伸弹簧，所述空心块的两侧侧壁均滑动连接有磁性卡块。本发明可通过设置的浮球和弧形壳体的配合，可以利用浮球的浮力带动弧形壳体上浮，使电缆断裂处的端口收至弧形壳体中进行防护，避免电缆断裂处的端口暴露于外部受到污染，影响后期检修对接，且本装置可以利用警报灯光对断裂处进行定位，便于后期检修人员寻找。
权利要求
1.一种水下线缆断面自动保护装置，包括多个弧形壳体(1)，其特征在于，多个所述弧形壳体(1)共同滑动连接有电缆(2)，所述弧形壳体(1)中设置有浮球(3)，位于所述弧形壳体(1)内的电缆(2)的一端固定连接有固定块(4)和空心块(5)，且固定块(4)和空心块(5)之间固定连接有拉伸弹簧(6)，所述空心块(5)的两侧侧壁均滑动连接有磁性卡块(7)，且磁性卡块(7)与弧形壳体(1)的内壁卡接，所述固定块(4)上固定连接有磁杆(8)，且磁杆(8)远离固定块(4)的一端贯穿空心块(5)设置，所述弧形壳体(1)远离固定块(4)的一侧端口设置有与其相匹配的闭合机构(9)，所述弧形壳体(1)上设置有与闭合机构(9)相配合的锁紧机构(10)。
2.根据权利要求1所述的一种水下线缆断面自动保护装置，其特征在于，所述闭合机构(9)包括闭合板(91)和复位弹簧(92)，所述闭合板(91)转动连接于弧形壳体(1)的端口处，且闭合板(91)与弧形壳体(1)之间固定连接有复位弹簧(92)。
3.根据权利要求1所述的一种水下线缆断面自动保护装置，其特征在于，所述锁紧机构(10)包括T形滑板(101)和工形滑板(102)，所述弧形壳体(1)的一侧内壁开设有空腔(11)，所述T形滑板(101)和工形滑板(102)均与空腔(11)滑动连接，且T形滑板(101)和工形滑板(102)的一端均贯穿弧形壳体(1)的内壁设置，所述空腔(11)中注有液体。
4.根据权利要求1所述的一种水下线缆断面自动保护装置，其特征在于，所述弧形壳体(1)靠近空腔(11)的一侧内壁转动连接有滚轮(12)，且滚轮(12)与电缆(2)接触连接。
5.根据权利要求4所述的一种水下线缆断面自动保护装置，其特征在于，所述弧形壳体(1)的一侧侧壁设置有警报灯(13)，所述滚轮(12)上固定连接有弧形伸缩块(14)，所述弧形壳体(1)的一侧内壁开设有与弧形伸缩块(14)相匹配的凹槽(15)，所述凹槽(15)中设置有磁性电片(16)，且凹槽(15)上滑动连接有与磁性电片(16)相配合的触碰开关(17)，所述触碰开关(17)与警报灯(13)电性连接。
6.一种水下线缆断面自动保护装置的使用方法，其特征在于，该方法包括以下步骤：S1、当电缆(2)发生断裂时，电缆(2)会由拉直状态变为松软状态，此时断裂的电缆(2)上的拉伸弹簧(6)会失去安装块(18)的拉力作用，进而拉伸弹簧(6)会在自身拉力的作用下带动固定块(4)靠近空心块(5)运动，同时固定块(4)会使磁杆(8)进一步插入空心块(5)中，使空心块(5)中的两个磁性卡块(7)处于磁杆(8)的磁力作用范围内，两个磁性卡块(7)会被磁杆(8)吸合，脱离弧形壳体(1)的接触，此时弧形壳体(1)会从与电缆(2)的卡接状态转化为滑动状态；S2、弧形壳体(1)解除与电缆(2)的卡接状态后，弧形壳体(1)会在浮球(3)的浮力作用下，在电缆(2)上滑动上浮，由于电缆(2)套设于弧形壳体(1)中，同时电缆(2)会受到弧形壳体(1)的拉力作用，进行上浮，当弧形壳体(1)滑动至一定距离后，断裂电缆(2)的断口会进入弧形壳体(1)中，此时，闭合板(91)不会再受到电缆(2)的抵压，闭合板(91)会在复位弹簧(92)的作用力下，实现对弧形壳体(1)端口的闭合，实现对电缆(2)断口的防护；S3、在上述的S2中，当闭合板(91)闭合时，会挤压T形滑板(101)，T形滑板(101)会滑动挤压空腔(11)中的液体，在液体的推动力作用下，工形滑板(102)会滑动，使工形滑板(102)的一侧板面挤压电缆(2)，使电缆(2)被夹紧于弧形壳体(1)中实现锁定，同时避免弧形壳体(1)继续上浮滑动，脱离电缆(2)的断口；S4、在上述的S2中，当弧形壳体(1)滑动时，其内壁转动连接的滚轮(12)，会在电缆(2)的摩擦力作用下转动，滚轮(12)转动的同时会带动弧形伸缩块(14)转动，弧形伸缩块(14)在转动的同时，会挤压触碰开关(17)，使触碰开关(17)的端部与磁性电片(16)完成吸合，实现警报灯(13)电路的常开，警报灯(13)会在电路连通后，开启警报灯光，给予检修人员以指示。
说明书
一种水下线缆断面自动保护装置及其使用方法
技术领域
[0001]本发明属于电缆保护技术领域，尤其是涉及一种水下线缆断面自动保护装置及其使用方法。
背景技术
[0002]我国的湖水资源较为丰富，湖中常会存在很多岛屿，为了方便岛上的局面用电，常会在湖底设置电缆，用于岛民供电，由于电缆设置于湖底，容易受到船只的锚钩的挂接或者受到鱼虾的啃食，造成电缆断裂。
[0003]电缆断裂后，由于得不到及时的检修，断裂的端口处得不到及时的保护，断裂的端口容易在自身重力的作用下与湖底淤泥接触，造成污染，污泥容易堵塞于电缆断裂口处，在后期修复对接的过程中，如果不清理干净污泥，容易造成接触不良，另外电缆断口处的铜丝长时间裸露于水中，容易发生锈蚀，且断裂的电缆容易跟随水流的流动发生位置变化，不便于找寻，为此，我们提出一种水下线缆断面自动保护装置及其使用方法来解决上述问题。
发明内容
[0004]本发明的目的是针对上述问题，提供一种水下线缆断面自动保护装置及其使用方法。
[0005]为达到上述目的，本发明采用了下列技术方案：一种水下线缆断面自动保护装置，包括多个弧形壳体，多个所述弧形壳体共同滑动连接有电缆，所述弧形壳体中设置有浮球，位于所述弧形壳体内的电缆的一端固定连接有固定块和空心块，且固定块和空心块之间固定连接有拉伸弹簧，所述空心块的两侧侧壁均滑动连接有磁性卡块，且磁性卡块与弧形壳体的内壁卡接，所述固定块上固定连接有磁杆，且磁杆远离固定块的一端贯穿空心块设置，所述弧形壳体远离固定块的一侧端口设置有与其相匹配的闭合机构，所述弧形壳体上设置有与闭合机构相配合的锁紧机构。
[0006]在上述的一种水下线缆断面自动保护装置，所述闭合机构包括闭合板和复位弹簧，所述闭合板转动连接于弧形壳体的端口处，且闭合板与弧形壳体之间固定连接有复位弹簧。
[0007]在上述的一种水下线缆断面自动保护装置，所述锁紧机构包括T形滑板和工形滑板，所述弧形壳体的一侧内壁开设有空腔，所述T形滑板和工形滑板均与空腔滑动连接，且T形滑板和工形滑板的一端均贯穿弧形壳体的内壁设置，所述空腔中注有液体。
[0008]在上述的一种水下线缆断面自动保护装置，所述弧形壳体靠近空腔的一侧内壁转动连接有滚轮，且滚轮与电缆接触连接。
[0009]在上述的一种水下线缆断面自动保护装置，所述弧形壳体的一侧侧壁设置有警报灯，所述滚轮上固定连接有弧形伸缩块，所述弧形壳体的一侧内壁开设有与弧形伸缩块相匹配的凹槽，所述凹槽中设置有磁性电片，且凹槽上滑动连接有与磁性电片相配合的触碰开关，所述触碰开关与警报灯电性连接。
[0010]一种水下线缆断面自动保护装置的使用方法，该方法包括以下步骤：
[0011]S1、当电缆发生断裂时，电缆会由拉直状态变为松软状态，此时断裂的电缆上的拉伸弹簧会失去安装块的拉力作用，进而拉伸弹簧会在自身拉力的作用下带动固定块靠近空心块运动，同时固定块会使磁杆进一步插入空心块中，使空心块中的两个磁性卡块处于磁杆的磁力作用范围内，两个磁性卡块会被磁杆吸合，脱离弧形壳体的接触，此时弧形壳体会从与电缆的卡接状态转化为滑动状态。
[0012]S2、弧形壳体解除与电缆的卡接状态后，弧形壳体会在浮球的浮力作用下，在电缆上滑动上浮，由于电缆套设于弧形壳体中，同时电缆会受到弧形壳体的拉力作用，进行上浮，当弧形壳体滑动至一定距离后，断裂电缆的断口会进入弧形壳体中，此时，闭合板不会再受到电缆的抵压，闭合板会在复位弹簧的作用力下，实现对弧形壳体端口的闭合，实现对电缆断口的防护。
[0013]S3、在上述的S2中，当闭合板闭合时，会挤压T形滑板，T形滑板会滑动挤压空腔中的液体，在液体的推动力作用下，工形滑板会滑动，使工形滑板的一侧板面挤压电缆，使电缆被夹紧于弧形壳体中实现锁定，同时避免弧形壳体继续上浮滑动，脱离电缆的断口。
[0014]S4、在上述的S2中，当弧形壳体滑动时，其内壁转动连接的滚轮，会在电缆的摩擦力作用下转动，滚轮转动的同时会带动弧形伸缩块转动，弧形伸缩块在转动的同时，会挤压触碰开关，使触碰开关的端部与磁性电片完成吸合，实现警报灯电路的常开，警报灯会在电路连通后，开启警报灯光，给予检修人员以指示。
[0015]与现有的技术相比，一种水下线缆断面自动保护装置及其使用方法的优点在于：
[0016]1、本发明通过设置的浮球和弧形壳体的配合，可以利用浮球的浮力带动弧形壳体上浮，使电缆断裂处的端口收至弧形壳体中进行防护，避免电缆断裂处的端口暴露于外部受到污染，影响后期检修对接。
[0017]2、本发明通过设置的磁性卡块，可以与弧形壳体进行卡接，避免电缆未断裂时，弧形壳体随意滑动，通过设置的磁杆和拉伸弹簧的配合，可以在电缆断裂后，利用拉伸弹簧的弹力带动固定块回位，同时使磁杆更进一步插入空心块中，对两个磁性卡块进行吸合，使弧形壳体解锁。
[0018]3、本发明通过设置的闭合板和复位弹簧的配合，可以在电缆断裂端滑入弧形壳体中时，利用拉伸弹簧的弹力带动闭合板闭合弧形壳的端口，对电缆的断口进行防护。
[0019]4、本发明通过设置的T形滑板和工形滑板的配合，可以在闭合板闭合后，挤压T形滑板，使T形滑板挤压空腔中的液体，进而推动工形滑板滑动，对电缆进行夹持锁定，保证电缆的断口始终处于弧形壳体中。
[0020]5、本发明通过设置的滚轮，可以利用滚轮的滚动，减少电缆与弧形壳体滑动时产生的摩擦力，便于弧形壳体可以快速滑动上浮，另外设置的弧形伸缩块可以配合滚轮的转动，压合触碰开关与磁性电片吸合，使警报灯的电力接通，产生警示灯光，便于提醒检修人员断裂处位置。
附图说明

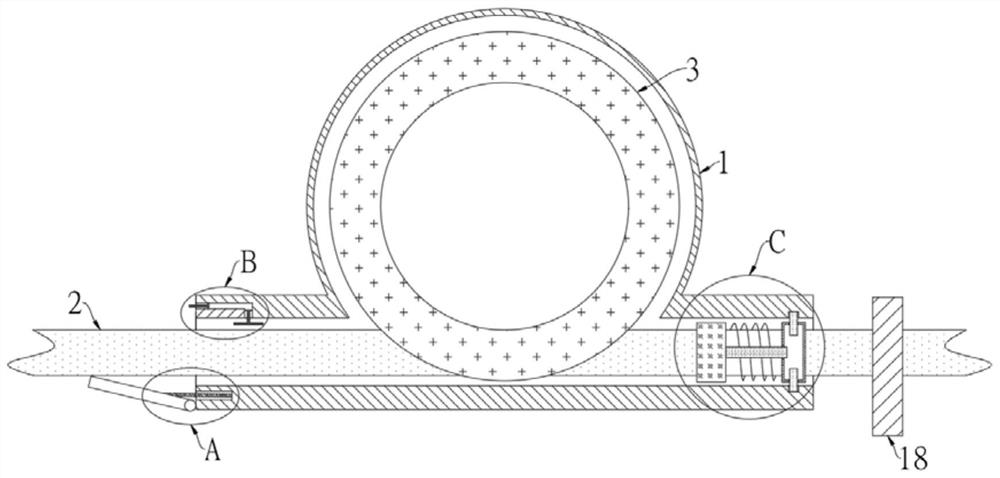

[0021]图1是本发明提供的一种水下线缆断面自动保护装置及其使用方法实施例1的正视透视结构示意图；
[0022]图2为图1中A处的放大结构示意图；
[0023]图3为图1中B处的放大结构示意图；
[0024]图4为图1中C处的放大结构示意图；
[0025]图5是本发明提供的一种水下线缆断面自动保护装置及其使用方法实施例2的正视透视结构示意图；
[0026]图6为图5中D处的放大结构示意图。
[0027]图中，1弧形壳体、2电缆、3浮球、4固定块、5空心块、6拉伸弹簧、7磁性卡块、8磁杆、9闭合机构、91闭合板、92复位弹簧、10锁紧机构、101T形滑板、102工形滑板、11空腔、12滚轮、13警报灯、14弧形伸缩块、15凹槽、16磁性电片、17触碰开关、18安装块。
具体实施方式
[0028]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0029]实施例1
[0030]如图1-4所示，一种水下线缆断面自动保护装置及其使用方法，包括多个弧形壳体1，弧形壳体1上端为圆球形设计，下端为圆筒形设计，弧形壳体1可采用可拆卸结构，比如将弧形壳体1采用两个壳体进行拼接，多个弧形壳体1共同滑动连接有电缆2，电缆2上设置有多组安装块18，通过安装块18可以将电缆2固定于湖底，安装块18的两侧设置有弧形壳体1，可以在安装块18之间的电缆发生断裂时，可以通过两个弧形壳体1对两处断口进行同时防护。
[0031]弧形壳体1中设置有浮球3，浮球3为空心圆球形，且浮球3由塑料泡沫制成，位于弧形壳体1内的电缆2的一端固定连接有固定块4和空心块5，且固定块4和空心块5之间固定连接有拉伸弹簧6，此时拉伸弹簧6处于拉紧状态。
[0032]空心块5的两侧侧壁均滑动连接有磁性卡块7，且磁性卡块7与弧形壳体1的内壁卡接，固定块4上固定连接有磁杆8，且磁杆8远离固定块4的一端贯穿空心块5设置，弧形壳体1远离固定块4的一侧端口设置有与其相匹配的闭合机构9，闭合机构9包括闭合板91和复位弹簧92，闭合板91转动连接于弧形壳体1的端口处，且闭合板91与弧形壳体1之间固定连接有复位弹簧92，通过设置的闭合板91和复位弹簧92的配合，可以在电缆2的断口收至弧形壳体1中时，利用复位弹簧92的弹力，带动闭合板91闭合弧形壳体1的端口，对电缆2的断口起到防护。
[0033]弧形壳体1上设置有与闭合机构9相配合的锁紧机构10，锁紧机构10包括T形滑板101和工形滑板102，弧形壳体1的一侧内壁开设有空腔11，T形滑板101和工形滑板102均与空腔11滑动连接，且T形滑板101和工形滑板102的一端均贯穿弧形壳体1的内壁设置，空腔11中注有液体，通过设置的T形滑板101和工形滑板102的配合，可以在闭合板91闭合时挤压T形滑板101，通过T形滑板101挤压空腔11中的液体，进而推杆工形滑板102运动，使工形滑板102可以夹紧电缆2，对电缆2的断裂处进行锁定。
[0034]水下的线缆等距离通过多个弧形壳体1及其内零部件进行安装，当两个安装块18间的电缆2发生断裂时，电缆2会由拉直状态变为松软状态，此时断裂电缆2上的拉伸弹簧6会失去安装块18的拉力作用，进而拉伸弹簧6会在自身拉力的作用下带动固定块4靠近空心块5运动，同时固定块4在运动的过程中，会使其上的磁杆8进一步插入空心块5中，使空心块5中的两个磁性卡块7处于磁杆8的磁力作用范围内，两个磁性卡块7会被磁杆8吸合，与弧形壳体1脱离接触，此时弧形壳体1会从与电缆2的卡接状态转化为滑动状态。
[0035]由于弧形壳体1解除与电缆2的卡接状态，弧形壳体1会在浮球3的浮力作用下，在电缆2上滑动上浮，由于电缆2套设于弧形壳体1中，电缆2会受到弧形壳体1的拉力作用，进行上浮，当弧形壳体1滑动至一定距离后，断裂电缆2的断口会进入弧形壳体1中，此时，闭合板91不会再受到电缆2的抵压，闭合板91会在复位弹簧92的作用力下，实现对弧形壳体1端口的闭合，实现对电缆2断口的防护。
[0036]当闭合板91闭合时，闭合板91会挤压T形滑板101的一端，T形滑板101会滑动挤压空腔11中的液体，在液体的推动力作用下，工形滑板102会滑动，使工形滑板102的一侧板面挤压电缆2，使电缆2被夹紧于弧形壳体1中实现锁定，同时在电缆2和工形滑板102的摩擦力的作用下，可以避免弧形壳体1继续上浮滑动，脱离电缆2的断口。
[0037]实施例2
[0038]如图5-6所示，本实施例与实施例1的不同之处在于：弧形壳体1靠近空腔11的一侧内壁转动连接有滚轮12，且滚轮12与电缆2接触连接，滚轮12的设置，可以在弧形壳体1滑动上浮的过程中，利用自身的滚动特性，减少电缆2与弧形壳体1的摩擦力，可以加快弧形壳体1对电缆2断口的防护速度。
[0039]弧形壳体1的一侧侧壁设置有警报灯13，警报灯13可以采用激光射灯，提高光线的传射效果，滚轮12上固定连接有弧形伸缩块14，弧形伸缩块14可以采用第一弹簧与弧形块配合，实现伸缩的特性，再配合弧形块的弧面，可以有效避免滚轮12转动过程中发生卡死。
[0040]弧形壳体1的一侧内壁开设有与弧形伸缩块14相匹配的凹槽15，凹槽15中设置有磁性电片16，且凹槽15上滑动连接有触碰开关17，触碰开关17可以通过第二弹簧与弧形壳体1的内壁固定连接，保证触碰开关17初始状态与磁性电片16分离，通过弧形伸缩块14和触碰开关17的配合，可以在滚轮12转动的过程中，使弧形伸缩块14压合触碰开关17，进而触碰开关17会与磁性电片16吸合，使警报灯13的电路接通，产生警报灯光，便于给检修人员以指示。
[0041]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
