一种厕所用防堵塞下水道U型管，包括主管，所述主管分别由两段弯曲方向向下和弯曲方向向上的U型管部分拼接组成，弯曲方向向下的所述U型管部分为干管并且其侧壁连通设置有副管，所述副管的顶部设有连接盒，所述干管的底部套接有分管盒，所述分管盒中设有清淤装置，所述清淤装置包括两个分别设置在干管两侧的搅拌锥，两个所述搅拌锥远离锥顶的一端均固定连接有密封滑块，所述密封滑块与分管盒的内壁密封滑动连接。优点在于：本发明通过水压和电力和磁力的相互转换，在U型管底部发生堵塞的时候自动进行清淤操作，并且可以在状况严重的时候通过化学反应产生的热量促进固体杂质排出，起到了良好的使用效果，并方便日常使用。

权利要求

1.一种厕所用防堵塞下水道U型管，包括主管(1)，其特征在于，所述主管(1)分别由两段弯曲方向向下和弯曲方向向上的U型管部分拼接组成，弯曲方向向下的所述U型管部分为干管(101)并且其侧壁连通设置有副管(2)，所述副管(2)的顶部设有连接盒(3)，所述干管(101)的底部套接有分管盒(4)，所述分管盒(4)中设有清淤装置；所述清淤装置包括两个分别设置在干管(101)两侧的搅拌锥(5)，两个所述搅拌锥(5)远离锥顶的一端均固定连接有密封滑块(9)，所述密封滑块(9)与分管盒(4)的内壁密封滑动连接，两个所述密封滑块(9)相背的一端设有固定在分管盒(4)两端的电磁铁(6)，所述密封滑块(9)靠近电磁铁(6)的一侧设有磁性与电磁铁(6)同极相对的磁性层(8)，两个所述搅拌锥(5)均贯穿干管(101)的侧壁并且干管(101)与搅拌锥(5)连接处螺纹连接。

2.根据权利要求1所述的一种厕所用防堵塞下水道U型管，其特征在于，所述连接盒(3)设置为盒体结构并且嵌设有压电片(7)，所述压电片(7)的两端采用并联电路分别与两个搅拌锥(5)相对的一端和电磁铁(6)连接。

3.根据权利要求1所述一种厕所用防堵塞下水道U型管，其特征在于，所述压电片(7)通过连接板(10)固定在连接盒(3)的中部，所述连接板(10)中贯穿开设有通孔，所述通孔中密封连接有压力阀(11)，所述连接盒(3)位于连接板(10)的上端装有氧化钙粉末。

说明书

一种厕所用防堵塞下水道U型管

技术领域

[0001]本发明属于管道技术领域，尤其是涉及一种厕所用防堵塞下水道U型管。

背景技术

[0002]下水道装U形管又被称为存水弯，其主要作用为阻止臭气和飞虫由下水道进入室内，在其内形成一定高度的水柱(一般为50～100mm)，该部分存水高度称为水封高度，它能阻止排水管道内各种污染气体以及小虫进入室内。为了保证水封正常功能的发挥，排水管道的设计必须考虑配备适当的通气管

[0003]存水弯有带清通丝堵和不带清通丝堵两种，按外形不同，还可分为P形和S形两种。水封高度与管内气压变化、水蒸发率、水量损失、水中杂质的含量及相对密度有关。

[0004]现有技术中U型管的使用主要用于厕所的排水处，避免臭气倒流，然而实际使用时，U型管的底部较容易发生堵塞现象，影响抽水马桶和粪便池的排放，而采用大功率的冲水系统则会在一定程度上浪费能源，不符合绿色环保的生活理念，基于此，本发明设计一种厕所用防堵塞下水道U型管。

发明内容

[0005]本发明的目的是为了同时避免臭气倒流、飞虫进入室内和防止长时间使用厕所导致堵塞，而采用的一种厕所用防堵塞下水道U型管。

[0006]为了实现上述目的，本发明采用了如下技术方案：一种厕所用防堵塞下水道U型管，包括主管，所述主管分别由两段弯曲方向向下和弯曲方向向上的U型管部分拼接组成，弯曲方向向下的所述U型管部分为干管并且其侧壁连通设置有副管，所述副管的顶部设有连接盒，所述干管的底部套接有分管盒，所述分管盒中设有清淤装置；

[0007]所述清淤装置包括两个分别设置在干管两侧的搅拌锥，两个所述搅拌锥远离锥顶的一端均固定连接有密封滑块，所述密封滑块与分管盒的内壁密封滑动连接，两个所述密封滑块相背的一端设有固定在分管盒两端的电磁铁，所述密封滑块靠近电磁铁的一侧设有磁性与电磁铁同极相对的磁性层，两个所述搅拌锥均贯穿干管的侧壁并且干管与搅拌锥连接处螺纹连接。

[0008]在上述的一种厨房用防堵塞下水管中，所述连接盒设置为盒体结构并且嵌设有压电片，所述压电片的两端采用并联电路分别与两个搅拌锥相对的一端和电磁铁连接。

[0009]在上述的一种厨房用防堵塞下水管中，所述压电片通过连接板固定在连接盒的中部，所述连接板中贯穿开设有通孔，所述通孔中密封连接有压力阀，所述连接盒位于连接板的上端装有氧化钙粉末。

[0010]与现有的技术相比，本发明的优点在于：

[0011]1、本发明在使用时，当主管发生堵塞时，水将在液压作用下进入副管中，并保持与主管1的液位高度一致，并最终由副管进入到连接盒中，起到对堵塞现象的激励效果；

[0012]2、当水进入连接盒中，由于连接盒中间位置设置有压电片，具有受压产生电流的效果，因此在水位达到压电片高度后，由主副管之间的压差施加给压电片，使之产生电流，并供给电磁铁，由于在初始状态下，电磁铁不带电，因此作为铁质材料被磁性层吸引；

[0013]3、而在压电片供电状态下，电磁铁产生与磁性层同极相对的磁力，则受到磁性层给与的磁斥力，而两个电磁铁在磁斥力作用下带动搅拌锥产生相对运动，则两个搅拌锥的相互靠近实现对U型管底部淤积的杂质搅碎的效果；

[0014]4、与此同时，由于搅拌锥的侧壁与干管侧壁螺纹连接并构成了螺旋副，因此在两者相对运动中产生自转，这样的好处在于，减少了与杂质与搅拌锥锥尖部分的阻力，提高了搅碎效果；

[0015]5、而在两个搅拌锥相互靠近的过程中，由于压电片的两端与搅拌锥两端电连接，在两者距离较远的状态下电路处于断开状态，而当两者靠近时，两个搅拌锥的尖端在电势的作用下构成尖端放电现象，一方面提高了两个搅拌锥锥顶之间的吸引力，提高两者相互靠近下搅碎杂质的能力，另一方面通过尖端放电产生的热量产生电离，并在尖端处具有一个吸引力，使得周围水形成漩涡，这样提高了水在U型管底部的活动力，提高了将杂质冲走的能力；

[0016]6、而当搅拌锥的物理搅碎无法完全实现清淤时，此时水压将突破连接板上的压力阀，并进入连接板上侧，并与氧化钙产生化学反应，释放大量的热量，使得水温迅速升高，而由于U型管采用热膨胀材料，因此管内径将扩大，这样有助于提高杂物在水管横截面积增大的情况下向外排出的可能，进一步起到清淤效果。

附图说明

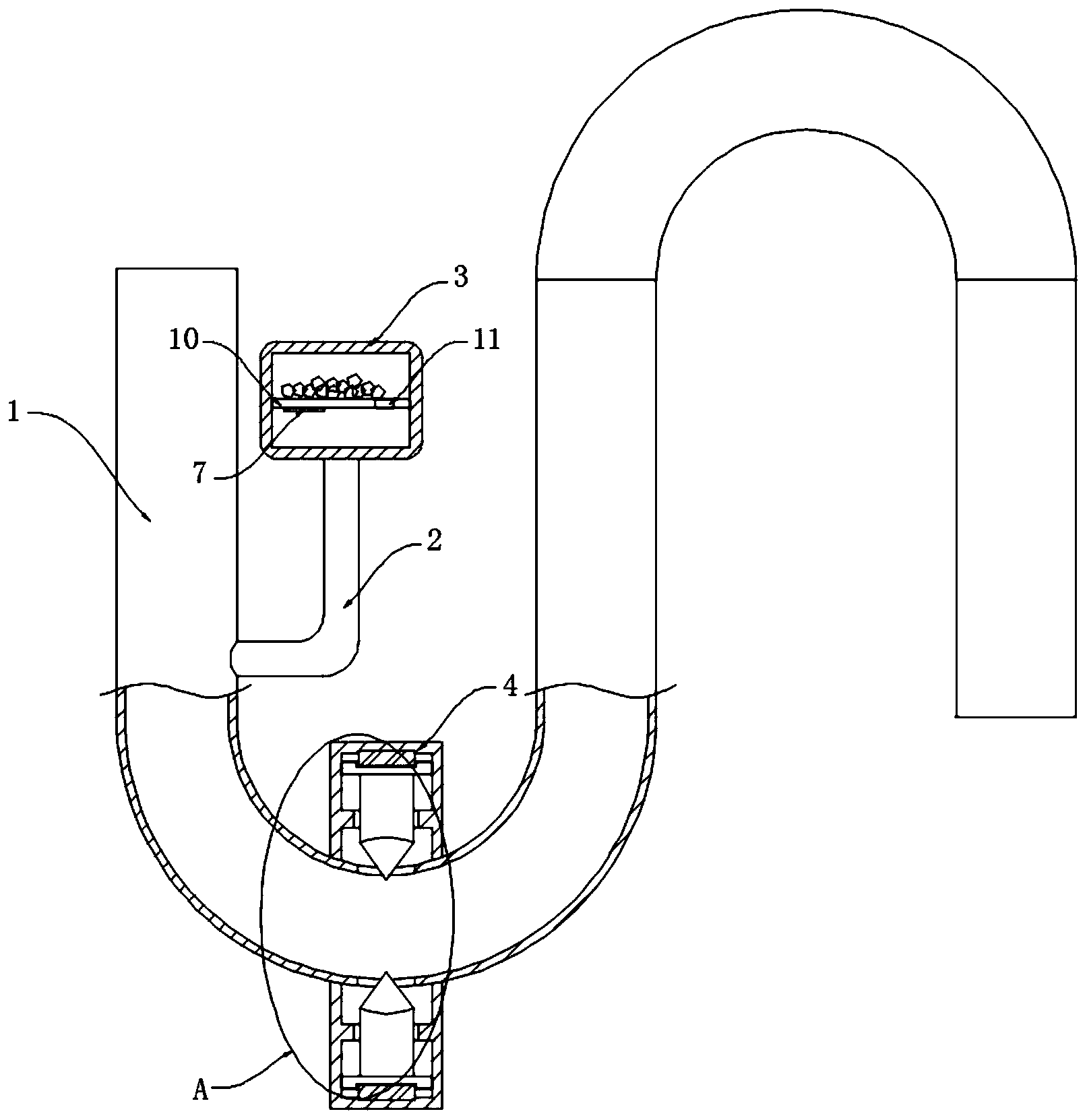

[0017]图1为本发明提出的一种厕所用防堵塞下水道U型管的结构示意图；

[0018]图2为本发明提出的一种自清洗的饮水机中A部分的放大示意图。

[0019]图中，1主管、2副管、101干管、3连接盒、4分管盒、5搅拌锥、6电磁铁、7压电片、8磁性层、9密封滑块、10连接板、11压力阀。

具体实施方式

[0020]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0021]实施例

[0022]参照图1-2，一种厕所用防堵塞下水道U型管，包括主管1，所述主管1分别由两段弯曲方向向下和弯曲方向向上的U型管部分拼接组成，弯曲方向向下的所述U型管部分为干管101并且其侧壁连通设置有副管2，所述副管2的顶部设有连接盒3，所述干管101的底部套接有分管盒4，所述分管盒4中设有清淤装置；

[0023]所述清淤装置包括两个分别设置在干管101两侧的搅拌锥5，两个所述搅拌锥5远离锥顶的一端均固定连接有密封滑块9，所述密封滑块9与分管盒4的内壁密封滑动连接，两个所述密封滑块9相背的一端设有固定在分管盒4两端的电磁铁6，所述密封滑块9靠近电磁铁6的一侧设有磁性与电磁铁6同极相对的磁性层8，使得在电磁铁6被供电的状态下受到磁性层8产生的磁斥力，两个所述搅拌锥5均贯穿干管101的侧壁并且干管101与搅拌锥5连接处螺纹连接。

[0024]所述连接盒3设置为盒体结构并且嵌设有压电片7，压电片7具有受压产生电流的忒单，所述压电片7的两端采用并联电路分别与两个搅拌锥5相对的一端和电磁铁6连接，当两者相互远离时，所在支路处于断路状态，当两者相互靠近时，搅拌锥5的两个锥尖部分可形成尖端放电的现象，形成击穿电流，所述压电片7通过连接板10固定在连接盒3的中部，所述连接板10中贯穿开设有通孔，所述通孔中密封连接有压力阀11，所述连接盒3位于连接板10的上端装有氧化钙粉末，氧化钙具有与水反应产生大量热量的特点。

[0025]本发明在使用时，通过副管2作为激发装置，当主管1在底部出现堵塞现象时，主管1的液位高度将上升，在液压作用下将进入副管2中，并最终到达连接盒3内作用与压电片7上，使得压电片7对两个电磁铁6供电，而在磁斥力和螺旋传动的作用下两个搅拌锥5相互靠近，起到搅碎固体杂质的效果，并在物理搅拌效果不佳的时候，通过水与氧化钙的化学反应，实现自加热而扩大U型管的直径，方便杂质的排出。
