本发明公开了一种防小儿误触刀具，包括壳体和底座，所述底座的上端中部开设有密封的第一液腔，所述第一液腔内填充有半流体，所述第一液腔的顶端等距离设置有多个第一软质凸起，所述壳体的底端与第一软质凸起对应的位置开设有第一凹槽；所述壳体的顶端一体成型的有插座，所述插槽上对称开设有两个用于放置刀的插槽，所述壳体内以插座为中心对称开设有两个收纳腔，每个所述收纳腔内均活动设有收纳盒，两个所述插槽相互远离的一侧内壁均开设有开槽。本发明提供一种可防止小儿误触的刀具，刀具放置在刀座内可通过吸盘进行吸附，从而使得外力无法克服吸盘的吸附力，从而防止刀具意外拔出，降低了安全隐患。

权利要求

1.一种防小儿误触刀具，包括壳体(1)和底座(2)，其特征在于，所述底座(2)的上端中部开设有密封的第一液腔(5)，所述第一液腔(5)内填充有半流体，所述第一液腔(5)的顶端等距离设置有多个第一软质凸起(6)，所述壳体(1)的底端与第一软质凸起(6)对应的位置开设有第一凹槽(7)；所述壳体(1)的顶端一体成型的有插座(3)，所述插槽(4)上对称开设有两个用于放置刀的插槽(4)，所述壳体(1)内以插座(3)为中心对称开设有两个收纳腔(8)，每个所述收纳腔(8)内均活动设有收纳盒(10)，两个所述插槽(4)相互远离的一侧内壁均开设有开槽，每个所述开槽内均胶合有吸盘(11)，所述吸盘(11)连接有平衡其内部压力的伸缩件(12)，所述伸缩件(12)固定连接在收纳盒(10)上。

2.根据权利要求1所述的一种防小儿误触刀具，其特征在于，所述两个所述收纳盒(10)相互远离的一端均一体成型的有拉手(9)。

3.根据权利要求1所述的一种防小儿误触刀具，其特征在于，所述收纳盒(10)采用一侧开口的矩形结构。

4.根据权利要求1所述的一种防小儿误触刀具，其特征在于，所述伸缩件(12)包括套管(13)、杆体(15)和连接管(22)；所述套管(13)采用一端开口的圆柱型结构，所述连接管(22)与吸盘(11)连通，所述杆体(15)的一端限位连接在套管(13)内，所述杆体(15)的另一端限位连接在连接管(22)内，所述杆体(15)位于连接管(22)内的部分开设有第一开口(16)，所述连接管(22)的外表面开设有与第一开口(16)配合使用的第二开口(18)。

5.根据权利要求1所述的一种防小儿误触刀具，其特征在于，所述收纳腔(8)的底端开设有密封的第二液腔(21)，所述第二液腔(21)内填充有半流体，所述第二液腔(21)的顶端连通有多个第二软质凸起(19)，所述收纳盒(10)的底端开设有与第二软质凸起(19)配合使用的第二凹槽(20)。

说明书

一种防小儿误触刀具

技术领域

[0001]本发明涉及刀具技术领域，尤其涉及一种防小儿误触刀具。

背景技术

[0002]厨房烹饪间是诞生美食的地方,菜刀的使用也是比较多的，菜刀是一种厨房用具，主要用途是切食材或者食材雕花等。可分为不锈钢刀与铁刀，也可分为中式菜刀、日式菜刀和洋式菜刀，为了保证烹饪间的整洁和清爽,一款使用的刀座是必不可少的，如今市场上有着各式各样的刀座，品牌也非常多，常见的刀座材质有木质的、不锈钢的以及塑料的三种。

[0003]在传统技术中菜刀通常依照放置在刀座内，在取用时直接将菜刀从刀座内拔出即可，此结构虽然拿取方便，但对于家里有小儿的家庭来说容易造成安全隐患，小儿在厨房中玩耍容易将刀具拔出，刀具掉落时容易割伤。

发明内容

[0004]本发明的目的是为了解决上述的问题，而提出的一种防小儿误触刀具。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种防小儿误触刀具，包括壳体和底座，其特征在于，所述底座的上端中部开设有密封的第一液腔，所述第一液腔内填充有半流体，所述第一液腔的顶端等距离设置有多个第一软质凸起，所述壳体的底端与第一软质凸起对应的位置开设有第一凹槽；

[0007]所述壳体的顶端一体成型的有插座，所述插槽上对称开设有两个用于放置刀的插槽，所述壳体内以插座为中心对称开设有两个收纳腔，每个所述收纳腔内均活动设有收纳盒，两个所述插槽相互远离的一侧内壁均开设有开槽，每个所述开槽内均胶合有吸盘，所述吸盘连接有平衡其内部压力的伸缩件，所述伸缩件固定连接在收纳盒上。

[0008]优选地，所述两个所述收纳盒相互远离的一端均一体成型的有拉手。

[0009]优选地，所述收纳盒采用一侧开口的矩形结构。

[0010]优选地，所述伸缩件包括套管、杆体和连接管；

[0011]所述套管采用一端开口的圆柱型结构，所述连接管与吸盘连通，所述杆体的一端限位连接在套管内，所述杆体的另一端限位连接在连接管内，所述杆体位于连接管内的部分开设有第一开口，所述连接管的外表面开设有与第一开口配合使用的第二开口。

[0012]优选地，所述收纳腔的底端开设有密封的第二液腔，所述第二液腔内填充有半流体，所述第二液腔的顶端连通有多个第二软质凸起，所述收纳盒的底端开设有与第二软质凸起配合使用的第二凹槽。

[0013]本发明的有益效果在于：提供一种可防止小儿误触的刀具，刀具放置在刀座内可通过吸盘进行吸附，从而使得外力无法克服吸盘的吸附力，从而防止刀具意外拔出，降低了安全隐患；

[0014]只有将一侧的收纳盒拉出，才可平衡吸盘内外的压力，从而便于刀具的取出，同理，收纳盒收回即可实现刀具的吸附，操作方便，快捷。

[0015]当菜刀需要取出时，人力通过两侧的拉手将收纳盒向两侧拉出，收纳盒首先带动套管运动，套管运动至一定距离后进而带动与之限位连接的杆体运动，杆体上的第一开口逐渐与第二开口连通，从而使得吸盘通过第一开口和第二开口的重叠实现内外压力平衡，从而此时菜刀可以任意取出。

附图说明

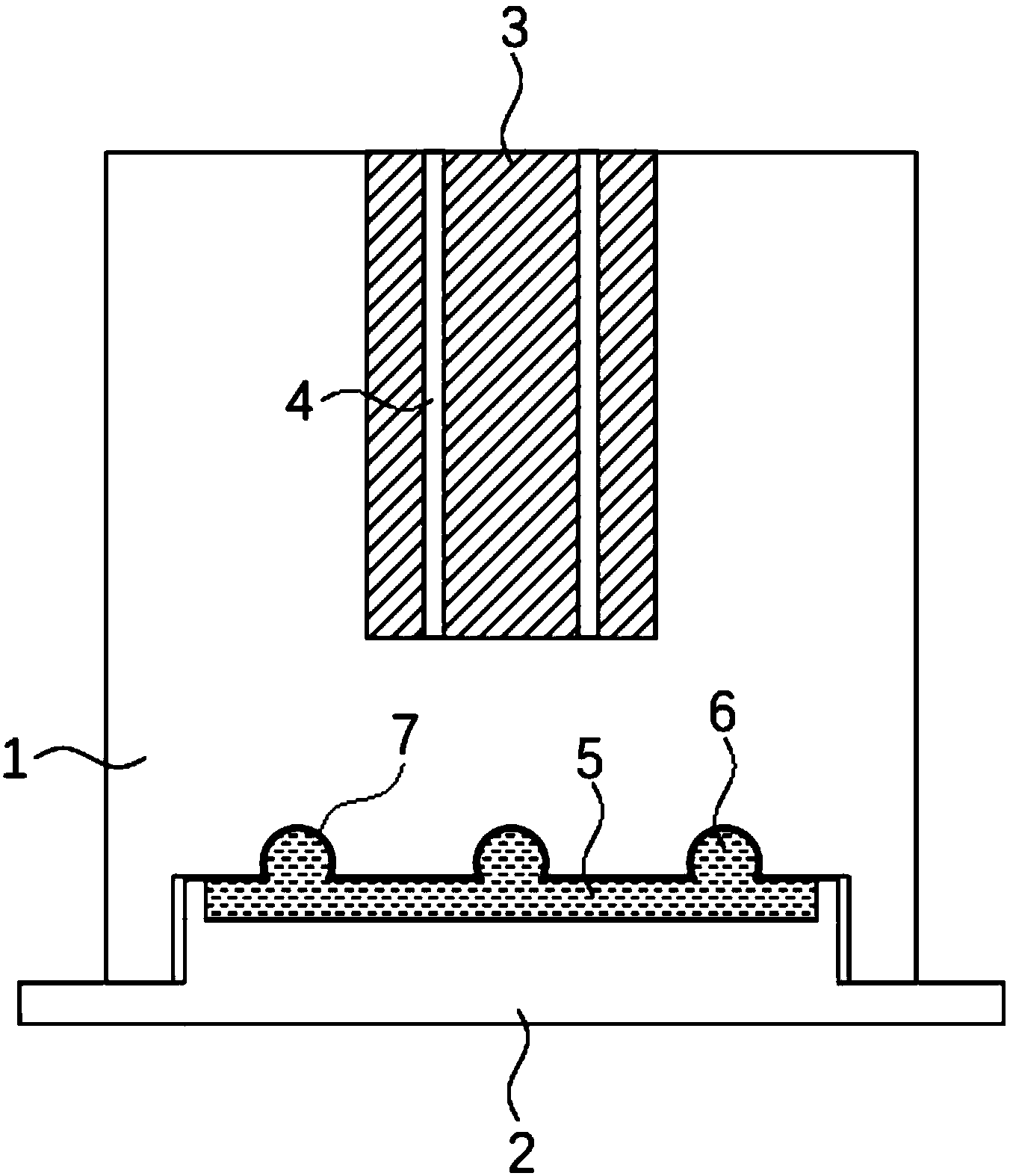

[0016]图1为本发明提出的一种防小儿误触刀具的结构示意图；

[0017]图2为本发明提出的一种防小儿误触刀具的剖视图；

[0018]图3为本发明中伸缩件的外部结构示意图；

[0019]图4为本发明中伸缩件的剖视图；

[0020]图5为本发明图2中A部分放大结构示意图。

[0021]图中：1壳体、2底座、3插座、4插槽、5第一液腔、6第一软质凸起、7第一凹槽、8收纳腔、9拉手、10收纳盒、11吸盘、12伸缩件、13套管、14圆腔、15杆体、16第一开口、17气腔、18第二开口、19第二软质凸起、20第二凹槽、21第二液腔、22连接管。

具体实施方式

[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0023]参照图1-5，一种防小儿误触刀具，包括壳体1和底座2，底座2的上端中部开设有密封的第一液腔5，第一液腔5内填充有半流体，第一液腔5的顶端等距离设置有多个第一软质凸起6，壳体1的底端与第一软质凸起6对应的位置开设有第一凹槽7；

[0024]壳体1的顶端一体成型的有插座3，插槽4上对称开设有两个用于放置刀的插槽4，壳体1内以插座3为中心对称开设有两个收纳腔8，每个收纳腔8内均活动设有收纳盒10，两个插槽4相互远离的一侧内壁均开设有开槽，每个开槽内均胶合有吸盘11，吸盘11连接有平衡其内部压力的伸缩件12，伸缩件12固定连接在收纳盒10上。

[0025]进一步地，两个收纳盒10相互远离的一端均一体成型的有拉手9，拉手9的设置便于收纳盒10的拉取。

[0026]更优选地，收纳盒10采用一侧开口的矩形结构，可便于在其内收纳物品。

[0027]更具体地，伸缩件12包括套管13、杆体15和连接管22；套管13采用一端开口的圆柱型结构，连接管22与吸盘11连通，杆体15的一端限位连接在套管13内，杆体15的另一端限位连接在连接管22内，杆体15位于连接管22内的部分开设有第一开口16，连接管22的外表面开设有与第一开口16配合使用的第二开口18，伸缩件12的作用在于：收缩时实现吸盘11的密封，从而保证了吸盘的负压效果，当伸缩件12伸展时，可以使吸盘11的内外气压平衡，从而配合收纳盒10使用，增加了思维难度，防止小儿误触。

[0028]更具体地，杆体15与连接管22和套管13的限位连接方式如下：杆体15的两端均一体成型的有挡边，且挡边的直径大于连接管22和套管13开口的直径，从而使杆体15的两端可在连接管22和套管13内轴向滑动，却无法从其内拉出。

[0029]进一步地，收纳腔8的底端开设有密封的第二液腔21，第二液腔21内填充有半流体，第二液腔21的顶端连通有多个第二软质凸起19，收纳盒10的底端开设有与第二软质凸起19配合使用的第二凹槽20，第一液腔5、第二液腔21内均填充半流体，即非牛顿液体，从而在外界突然用力拉扯时，第一软质凸起6及第二软质凸起19内的半流体局部微粒挤压在一起，并产生相互吸引，使这个局部的微粒“团结”起来抵抗外力，此时第一软质凸起6及第二软质凸起19变得“坚硬”，从而有效的防止在外力的冲击下壳体1与底座2分离，及收纳盒10从收纳腔8内分离。

[0030]本实施例使用时，将两侧的收纳盒10缓慢的从收纳腔8内拉出，接着将菜刀插入插槽4内固定，随后将收纳盒10推回收纳腔8内，在推入的过程中，杆体15的两端不断被连接管22和套管13收纳，当收纳至套管13的内部尽头是，套管13又可带动杆体15向连接管22一侧推去，从而进一步带动吸盘11对菜刀进行吸附，由于吸盘11内为负压环境，菜刀在大气压强的作用下与吸盘11固定。

[0031]当菜刀需要取出时，人力通过两侧的拉手9将收纳盒10向两侧拉出，收纳盒10首先带动套管13运动，套管13运动至一定距离后进而带动与之限位连接的杆体15运动，杆体15上的第一开口16逐渐与第二开口18连通，从而使得吸盘11通过第一开口16和第二开口18的重叠实现内外压力平衡，从而此时菜刀可以任意取出。

[0032]在本发明中，除非另有明确的规定和限定，术语“罩盖”、“嵌装”、“连接”、“固定”、“分布”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

[0033]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
