摘要
本发明涉及农业技术领域，且公开了一种移动式拔棉杆装置，包括底座，所述底座底部的左右两侧均设有滚轮机构，所述底座顶部的右侧固定连接有握持机构，所述握持机构的顶部右侧设有传动机构，所述底座的顶部设有与传动机构的底部链接的滑动机构，所述底座底部的中部设有杠杆机构。该移动式拔棉杆装置，可以适应不同宽度的土垄，避免人工弯腰抓紧棉杆而导致腰部肌肉和骨骼受损，也避免磨伤手部，使得棉杆的固定更加方便，避免人工弯腰抓紧棉杆而导致腰部肌肉和骨骼受损，也避免磨伤手部，使得棉杆的固定更加方便，且夹紧板为上下竖直方向上的移动，使得对棉杆施加的力方向固定，避免棉杆受到倾斜的力而断裂，使得棉杆的拔出效果更好。
权利要求
1.一种移动式拔棉杆装置，包括底座(1)，其特征在于：所述底座(1)底部的左右两侧均设有滚轮机构(2)，所述底座(1)顶部的右侧固定连接有握持机构(3)；所述握持机构(3)的顶部右侧设有传动机构(4)，所述底座(1)的顶部设有与传动机构(4)的底部链接的滑动机构(5)，所述底座(1)底部的中部设有杠杆机构(6)；所述底座(1)底部的左侧设有抓地机构(7)，所述底座(1)顶部的左侧设有夹紧机构(8)，所述夹紧机构(8)的左侧面设有定位机构(9)。
2.根据权利要求1所述的一种移动式拔棉杆装置，其特征在于：所述滚轮机构(2)包括开设在底座(1)底部左右两侧的两个滚轮槽(10)，所述滚轮槽(10)内部的前后两侧均滑动连接有滚轮连接板(11)，所述滚轮连接板(11)的内部螺纹连接有滚轮螺纹杆(12)，所述滚轮螺纹杆(12)的前端与滚轮槽(10)的前侧槽壁转动连接，所述滚轮连接板(11)的底部延伸至滚轮槽(10)的外部并固定安装有转轮(13)。
3.根据权利要求1所述的一种移动式拔棉杆装置，其特征在于：所述握持机构(3)包括与底座(1)顶部的右侧固定连接的斜杆，斜杆的顶部固定连接有握持手柄，握持手柄的外部固定连接有防滑软垫，防滑软垫的外部开设有防滑指槽。
4.根据权利要求1或3所述的一种移动式拔棉杆装置，其特征在于：所述传动机构(4)包括与斜杆铰接的弧形杆(14)，所述弧形杆(14)顶部的左侧固定连接有传动弹簧(15)，所述传动弹簧(15)的顶部与握持手柄的底部固定连接，所述弧形杆(14)左端的底部铰接有传动杆(16)，所述弧形杆(14)的底部固定连接有隔断块，且隔断块呈弧形。
5.根据权利要求1或4所述的一种移动式拔棉杆装置，其特征在于：所述滑动机构(5)包括与底座(1)的顶部固定连接的滑动板(17)，所述滑动板(17)的内部滑动连接有移动板(18)，所述移动板(18)的右侧固定连接有转杆，转杆的外部套设有转环(19)，所述转环(19)的顶部与传动杆(16)的底部固定连接。
6.根据权利要求1所述的一种移动式拔棉杆装置，其特征在于：所述杠杆机构(6)包括与底座(1)的底部铰接的横板(20)，所述横板(20)的右侧面固定连接有踩踏板(21)，所述横板(20)顶部的右侧固定连接有杠杆弹簧(22)，所述杠杆弹簧(22)的顶部与底座(1)的底部固定连接，所述踩踏板(21)的顶部开设有防滑槽。
7.根据权利要求1所述的一种移动式拔棉杆装置，其特征在于：所述抓地机构(7)包括开设在底座(1)左侧底部的两个转动槽，转动槽的内部转动连接有V形杆，两个V形杆相对的一端均延伸至转动槽的外部并与横板(20)的顶部接触，两个V形杆相离的一端均延伸至转动槽的外部并固定连接有抓地锥。
8.根据权利要求1、5或6所述的一种移动式拔棉杆装置，其特征在于：所述夹紧机构(8)包括与底座(1)顶部的左侧固定连接的安装块(23)，所述安装块(23)的左侧面开设有安装槽(24)，所述安装槽(24)的内部滑动连接有滑板(25)，所述滑板(25)的左侧面固定连接有延伸至安装槽(24)外部的安装杆(26)，所述安装杆(26)的左端滑动连接有夹紧板(27)，所述滑板(25)左侧面的顶部与底部均固定连接有绳索，绳索的另一端贯穿安装槽(24)的槽壁并与移动板(18)固定连接，所述夹紧板(27)的底部固定连接有推杆(28)，所述推杆(28)的底部与横板(20)的顶部接触，所述夹紧板(27)的左侧面固定连接有夹紧齿牙。
9.根据权利要求8所述的一种移动式拔棉杆装置，其特征在于：所述定位机构(9)包括两个与安装块(23)的左侧面固定连接的定位板(31)，所述安装槽(24)的顶部与底部均开设有推动槽(29)，所述推动槽(29)的内部滑动连接有与滑板(25)固定连接的推动板(30)，两个所述定位板(31)的相对面均开设有收纳槽(32)，所述定位板(31)的内部与安装块(23)的内部开设有连通收纳槽(32)与推动槽(29)的液压通道(33)，所述收纳槽(32)的内部滑动连接有从动板(34)，两个所述从动板(34)的相对面均固定连接有挡板(35)。
说明书
一种移动式拔棉杆装置
技术领域
[0001]本发明涉及农业技术领域，具体为一种移动式拔棉杆装置。
背景技术
[0002]棉花是世界上最主要的农作物之一，产量大、生产成本低，使棉制品价格比较低廉。棉纤维能制成多种规格的织物，从轻盈透明的巴里纱到厚实的帆布和厚平绒，适于制作各类衣服，棉织物坚牢耐磨，能够洗涤和在高温下熨烫，棉布由于吸湿和脱湿快速而使穿着舒服。
[0003]在棉花收获之后，棉花杆还是长在土地上，为了种植下一季的农作物，必须要将地上的棉杆拔出，但是现在将棉杆拔出的主要方式还是人工进行拔杆，经常弯腰拔杆还会对腰部肌肉和骨骼造成损伤，同时用手握持棉杆，然后施力拔杆可能会导致手掌磨伤，而且人工拔杆施力方向不固定，容易导致棉杆断裂，断裂后的棉杆想要拔出就更加麻烦，故提出一种移动式拔棉杆装置来解决上述问题。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种移动式拔棉杆装置，具备不会损伤农民的身体，也不会导致棉杆断裂等优点，解决了人工拔杆效率低，经常弯腰拔杆还会对腰部肌肉和骨骼造成损伤，同时用手握持棉杆，然后施力拔杆可能会导致手掌磨伤，而且人工拔杆施力方向不固定，容易导致棉杆断裂，断裂后的棉杆想要拔出就更加麻烦的问题。
[0006](二)技术方案
[0007]为实现上述且不会损伤农民的身体，也不会导致棉杆断裂的目的，本发明提供如下技术方案：一种移动式拔棉杆装置，包括底座，所述底座底部的左右两侧均设有滚轮机构，所述底座顶部的右侧固定连接有握持机构。
[0008]所述握持机构的顶部右侧设有传动机构，所述底座的顶部设有与传动机构的底部链接的滑动机构，所述底座底部的中部设有杠杆机构。
[0009]所述底座底部的左侧设有抓地机构，所述底座顶部的左侧设有夹紧机构，所述夹紧机构的左侧面设有定位机构。
[0010]优选的，所述滚轮机构包括开设在底座底部左右两侧的两个滚轮槽，所述滚轮槽内部的前后两侧均滑动连接有滚轮连接板，所述滚轮连接板的内部螺纹连接有滚轮螺纹杆，所述滚轮螺纹杆的前端与滚轮槽的前侧槽壁转动连接，所述滚轮连接板的底部延伸至滚轮槽的外部并固定安装有转轮。
[0011]优选的，所述握持机构包括与底座顶部的右侧固定连接的斜杆，斜杆的顶部固定连接有握持手柄，握持手柄的外部固定连接有防滑软垫，防滑软垫的外部开设有防滑指槽。
[0012]优选的，所述传动机构包括与斜杆铰接的弧形杆，所述弧形杆顶部的左侧固定连接有传动弹簧，所述传动弹簧的顶部与握持手柄的底部固定连接，所述弧形杆左端的底部铰接有传动杆，所述弧形杆的底部固定连接有隔断块，且隔断块呈弧形。
[0013]优选的，所述滑动机构包括与底座的顶部固定连接的滑动板，所述滑动板的内部滑动连接有移动板，所述移动板的右侧固定连接有转杆，转杆的外部套设有转环，所述转环的顶部与传动杆的底部固定连接。
[0014]优选的，所述杠杆机构包括与底座的底部铰接的横板，所述横板的右侧面固定连接有踩踏板，所述横板顶部的右侧固定连接有杠杆弹簧，所述杠杆弹簧的顶部与底座的底部固定连接，所述踩踏板的顶部开设有防滑槽。
[0015]优选的，所述抓地机构包括开设在底座左侧底部的两个转动槽，转动槽的内部转动连接有V形杆，两个V形杆相对的一端均延伸至转动槽的外部并与横板的顶部接触，两个V形杆相离的一端均延伸至转动槽的外部并固定连接有抓地锥。
[0016]优选的，所述夹紧机构包括与底座顶部的左侧固定连接的安装块，所述安装块的左侧面开设有安装槽，所述安装槽的内部滑动连接有滑板，所述滑板的左侧面固定连接有延伸至安装槽外部的安装杆，所述安装杆的左端滑动连接有夹紧板，所述滑板左侧面的顶部与底部均固定连接有绳索，绳索的另一端贯穿安装槽的槽壁并与移动板固定连接，所述夹紧板的底部固定连接有推杆，所述推杆的底部与横板的顶部接触，所述夹紧板的左侧面固定连接有夹紧齿牙。
[0017]优选的，所述定位机构包括两个与安装块的左侧面固定连接的定位板，所述安装槽的顶部与底部均开设有推动槽，所述推动槽的内部滑动连接有与滑板固定连接的推动板，两个所述定位板的相对面均开设有收纳槽，所述定位板的内部与安装块的内部开设有连通收纳槽与推动槽的液压通道，所述收纳槽的内部滑动连接有从动板，两个所述从动板的相对面均固定连接有挡板。
[0018](三)有益效果
[0019]与现有技术相比，本发明提供了一种移动式拔棉杆装置，具备以下有益效果：
[0020]1、该移动式拔棉杆装置，通过握持机构配合滚轮机构可以控制底座的移动，可以将该装置移动到需要拔出的棉杆附近，而且滚轮机构可以改变两个转轮之间的间距，使得该装置可以适应不同宽度的土垄。
[0021]2、该移动式拔棉杆装置，通过传动机构配合滑动机构可以带动夹紧机构夹紧棉杆，棉杆夹在定位机构与夹紧机构之间，方便将棉杆从土中拔出，避免人工弯腰抓紧棉杆而导致腰部肌肉和骨骼受损，也避免磨伤手部，使得棉杆的固定更加方便。
[0022]3、该移动式拔棉杆装置，通过杠杆机构可以将夹紧板抬起，夹紧板左侧的齿牙插入棉杆内，使得夹紧板的抬起可以带动棉杆提升，将棉杆从土中拔出，且夹紧板为上下竖直方向上的移动，使得对棉杆施加的力方向固定，避免棉杆受到倾斜的力而断裂，使得棉杆的拔出效果更好。
附图说明

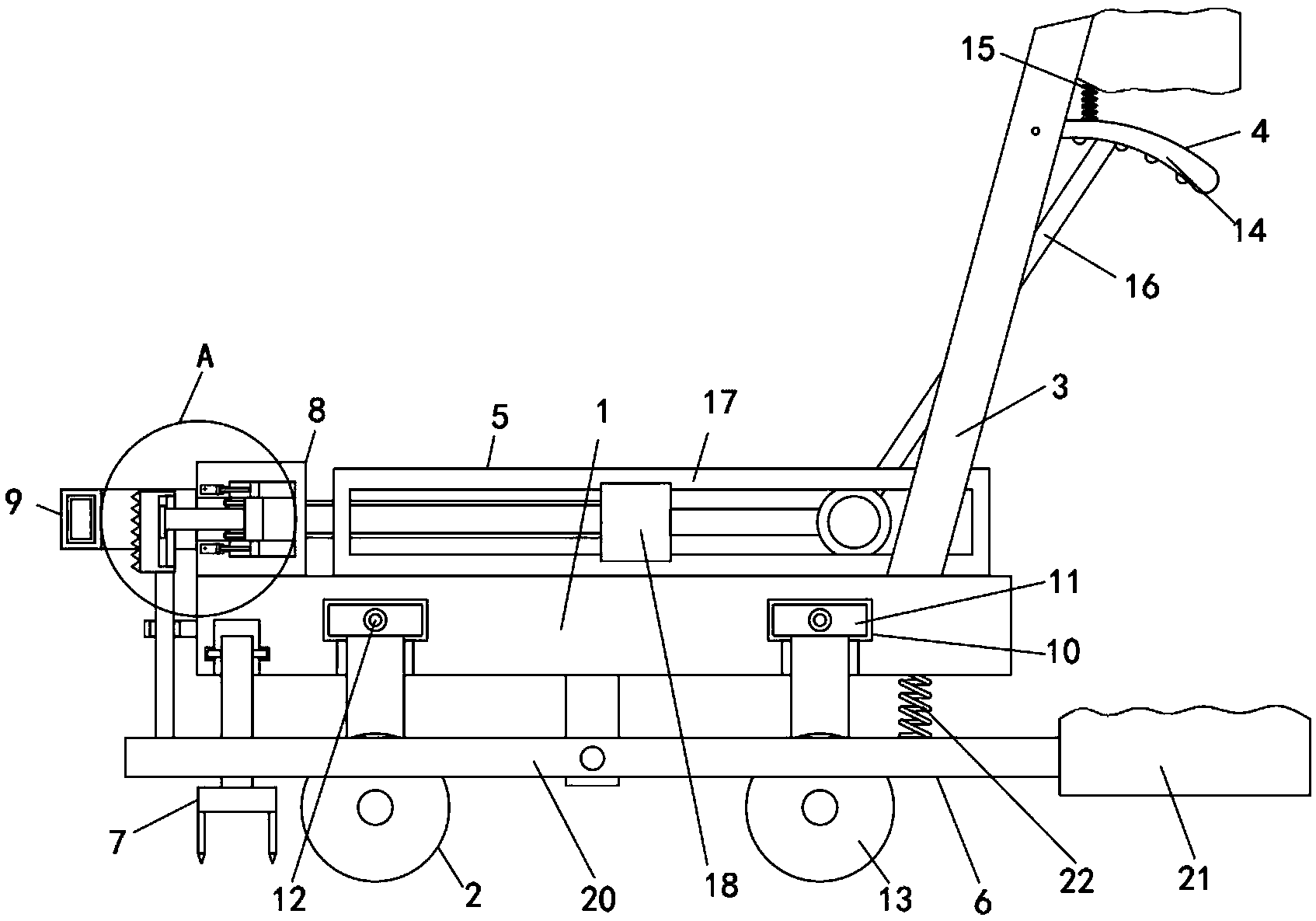

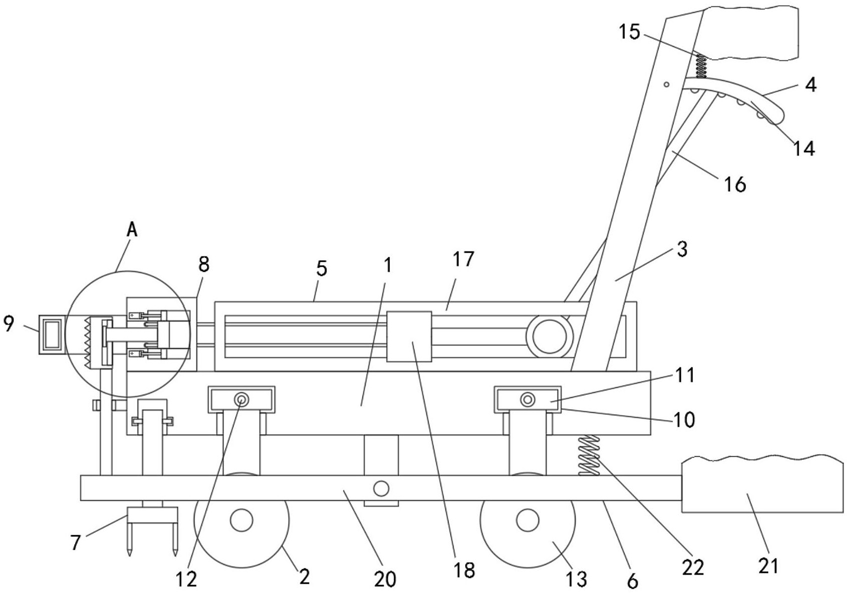

[0023]图1为本发明提出的一种移动式拔棉杆装置结构示意图；

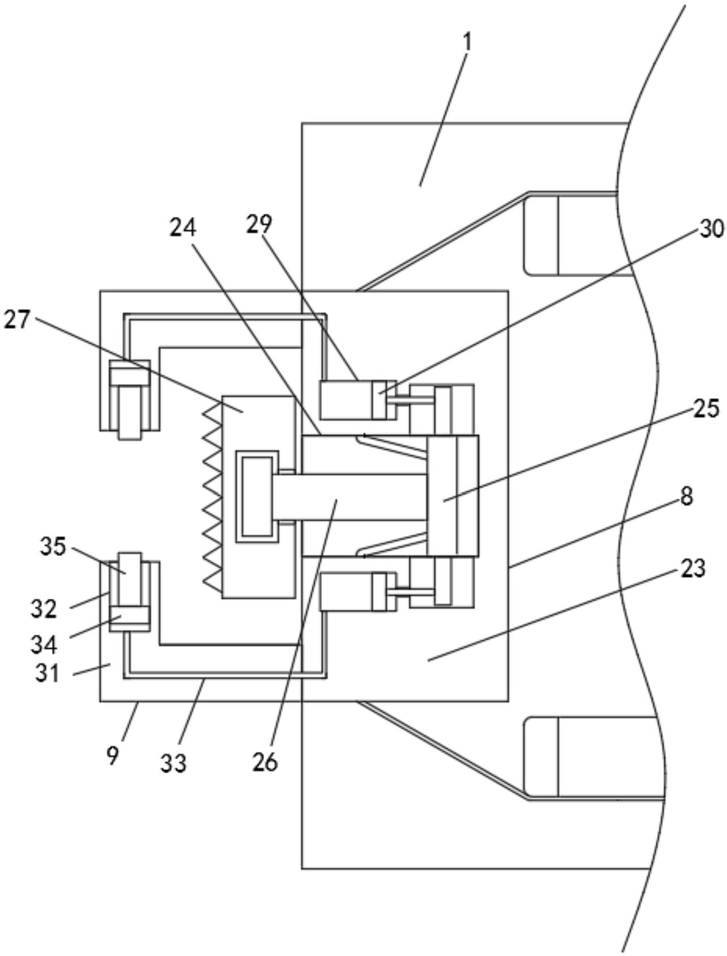

[0024]图2为本发明提出的一种移动式拔棉杆装置图1中A处的局部结构放大图；

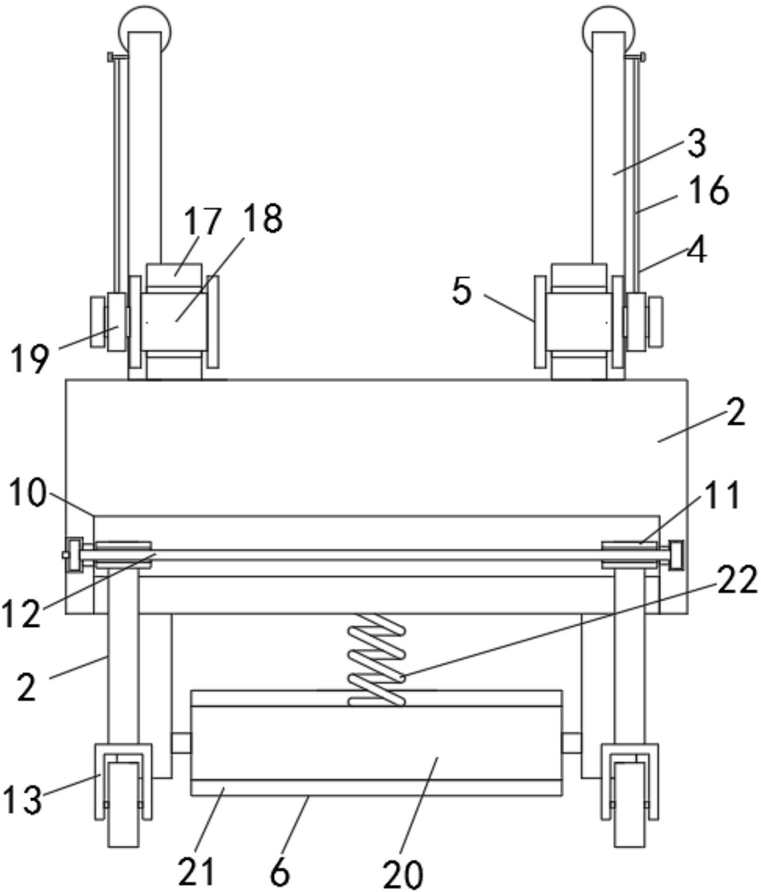

[0025]图3为本发明提出的一种移动式拔棉杆装置的左视图；
[0026]图4为本发明提出的一种移动式拔棉杆装置中抓地机构与底座的连接机构示意图；
[0027]图5为本发明提出的一种移动式拔棉杆装置中夹紧机构与定位机构的连接结构示意图。
[0028]图中：1底座、2滚轮机构、3握持机构、4传动机构、5滑动机构、6杠杆机构、7抓地机构、8夹紧机构、9定位机构、10滚轮槽、11滚轮连接板、12滚轮螺纹杆、13转轮、14弧形杆、15传动弹簧、16传动杆、17滑动板、18移动板、19转环、20横板、21踩踏板、22杠杆弹簧、23安装块、24安装槽、25滑板、26安装杆、27夹紧板、28推杆、29推动槽、30推动板、31定位板、32收纳槽、33液压通道、34从动板、35挡板。
具体实施方式
[0029]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0030]请参阅图1-5，一种移动式拔棉杆装置，包括底座1，底座1底部的左右两侧均设有滚轮机构2，滚轮机构2包括开设在底座1底部左右两侧的两个滚轮槽10，滚轮槽10内部的前后两侧均滑动连接有滚轮连接板11，滚轮连接板11的内部螺纹连接有滚轮螺纹杆12，滚轮螺纹杆12的前端与滚轮槽10的前侧槽壁转动连接，滚轮连接板11的底部延伸至滚轮槽10的外部并固定安装有转轮13，滚轮螺纹杆12的后端固定连接有转盘，通过转盘可以转动滚轮螺纹杆12，滚轮螺纹杆12的转动可以带动两个滚轮连接板11之间的间距改变，可以适应不同的宽度的土垄，底座1顶部的右侧固定连接有握持机构3，握持机构3包括与底座1顶部的右侧固定连接的斜杆，斜杆的顶部固定连接有握持手柄，握持手柄的外部固定连接有防滑软垫，防滑软垫的外部开设有防滑指槽，用手握持住握持手柄，外部的防滑软垫可以避免工作时手部打滑，也可以增加握持的舒适度。
[0031]握持机构3的顶部右侧设有传动机构4，传动机构4包括与斜杆铰接的弧形杆14，弧形杆14顶部的左侧固定连接有传动弹簧15，传动弹簧15的顶部与握持手柄的底部固定连接，弧形杆14左端的底部铰接有传动杆16，弧形杆14的底部固定连接有隔断块，且隔断块呈弧形，用手指挤压弧形杆14，弧形杆14底部的隔断块防止手指打滑，弧形杆14的转动带动传动杆16转动，传动弹簧15可以在手指不施力时推动弧形杆14复位，底座1的顶部设有与传动机构4的底部链接的滑动机构5，滑动机构5包括与底座1的顶部固定连接的滑动板17，滑动板17的内部滑动连接有移动板18，移动板18的右侧固定连接有转杆，转杆的外部套设有转环19，转环19的顶部与传动杆16的底部固定连接，传动杆16带动转环19在转杆的外部转动，传动杆16的移动带动移动板18在滑动板17内部滑动，滑动板17的移动可以拉动绳索移动，底座1底部的中部设有杠杆机构6，杠杆机构6包括与底座1的底部铰接的横板20，横板20的右侧面固定连接有踩踏板21，横板20顶部的右侧固定连接有杠杆弹簧22，杠杆弹簧22的顶部与底座1的底部固定连接，踩踏板21的顶部开设有防滑槽，抓地机构7包括开设在底座1左侧底部的两个转动槽，转动槽的内部转动连接有V形杆，两个V形杆相对的一端均延伸至转动槽的外部并与横板20的顶部接触，两个V形杆相离的一端均延伸至转动槽的外部并固定连接有抓地锥，将棉杆固定后，用脚踩压踩踏板21，踩踏板21的下降可以带动横板20的左端抬高，横板20的左端抬高带动推杆28和夹紧板27上升，对棉杆施加向上的力，将棉杆拔出，同时横板20的转动推动V形杆转出转槽，抓地锥插入土中，避免底座1的左端翘起。
[0032]底座1底部的左侧设有抓地机构7，底座1顶部的左侧设有夹紧机构8，夹紧机构8包括与底座1顶部的左侧固定连接的安装块23，安装块23的左侧面开设有安装槽24，安装槽24的内部滑动连接有滑板25，滑板25的左侧面固定连接有延伸至安装槽24外部的安装杆26，安装杆26的左端滑动连接有夹紧板27，滑板25左侧面的顶部与底部均固定连接有绳索，绳索的另一端贯穿安装槽24的槽壁并与移动板18固定连接，夹紧板27的底部固定连接有推杆28，推杆28的底部与横板20的顶部接触，夹紧板27的左侧面固定连接有夹紧齿牙，定位机构9包括两个与安装块23的左侧面固定连接的定位板31，安装槽24的顶部与底部均开设有推动槽29，推动槽29的内部滑动连接有与滑板25固定连接的推动板30，两个定位板31的相对面均开设有收纳槽32，定位板31的内部与安装块23的内部开设有连通收纳槽32与推动槽29的液压通道33，收纳槽32的内部滑动连接有从动板34，两个从动板34的相对面均固定连接有挡板35，绳索的移动拉动滑板25向左移动，滑板25的左移推动安装杆26和夹紧板27向左移动，同时还推着推动板30在推动槽29内向左移动，推动板30的移动将液压油通过液压通道33推入收纳槽32中，液压油的涌入推动两个从动板34相向移动，挡板35滑出收纳槽32，然后配合夹紧板27的左移夹紧棉杆，夹紧机构8的左侧面设有定位机构9。
[0033]综上所述，该移动式拔棉杆装置，用手握持住握持手柄，外部的防滑软垫可以避免工作时手部打滑，也可以增加握持的舒适度，通过转盘可以转动滚轮螺纹杆12，滚轮螺纹杆12的转动可以带动两个滚轮连接板11之间的间距改变，可以适应不同的宽度的土垄，可以将该装置移动到需要拔出的棉杆附近，而且滚轮机构2可以改变两个转轮13之间的间距，使得该装置可以适应不同宽度的土垄。
[0034]并且，用手指挤压弧形杆14，弧形杆14底部的隔断块防止手指打滑，弧形杆14的转动带动传动杆16转动，传动弹簧15可以在手指不施力时推动弧形杆14复位，传动杆16带动转环19在转杆的外部转动，传动杆16的移动带动移动板18在滑动板17内部滑动，滑动板17的移动可以拉动绳索移动，绳索的移动拉动滑板25向左移动，滑板25的左移推动安装杆26和夹紧板27向左移动，同时还推着推动板30在推动槽29内向左移动，推动板30的移动将液压油通过液压通道33推入收纳槽32中，液压油的涌入推动两个从动板34相向移动，挡板35滑出收纳槽32，然后配合夹紧板27的左移夹紧棉杆，方便将棉杆从土中拔出，避免人工弯腰抓紧棉杆而导致腰部肌肉和骨骼受损，也避免磨伤手部，使得棉杆的固定更加方便。
[0035]通过将棉杆固定后，用脚踩压踩踏板21，踩踏板21的下降可以带动横板20的左端抬高，横板20的左端抬高带动推杆28和夹紧板27上升，对棉杆施加向上的力，将棉杆拔出，同时横板20的转动推动V形杆转出转槽，抓地锥插入土中，避免底座1的左端翘起，且夹紧板27为上下竖直方向上的移动，使得对棉杆施加的力方向固定，避免棉杆受到倾斜的力而断裂，使得棉杆的拔出效果更好。
[0036]需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
[0037]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
