本发明公开了一种隔热太阳伞及其使用方法，所述太阳伞包括伞把，所述伞把的上侧侧壁上设有开口向上的安装孔，所述安装孔中通过滑动装置连接有竖直设置的伞柄，且伞柄为中空结构，所述伞柄的一侧侧壁上设有安装腔，且安装腔中设有微型鼓风机，所述伞把中设有蓄电池，且伞把的一侧侧壁上设有开关，且开关、蓄电池以及微型鼓风机通过电性连接，所述安装孔中还设有充电装置，所述微型鼓风机的出风口连接有竖直设置的导风管，所述伞柄远离伞把的一侧侧壁上设有固定块，且固定块的外侧侧壁通过伞骨连接有内伞面。本发明中，该隔热太阳伞可以在使用中进行有效地隔热，防止太阳照射在伞面上的热量传递给使用者。
权利要求
1.一种隔热太阳伞，包括伞把(1)，其特征在于，所述伞把(1)的上侧侧壁上设有开口向上的安装孔，所述安装孔中通过滑动装置连接有竖直设置的伞柄(2)，且伞柄(2)为中空结构，所述伞柄(2)的一侧侧壁上设有安装腔(20)，且安装腔(20)中设有微型鼓风机(19)，所述伞把(1)中设有蓄电池(11)，且伞把(1)的一侧侧壁上设有开关(14)，且开关(14)、蓄电池(11)以及微型鼓风机(19)通过电性连接，所述安装孔中还设有充电装置，所述微型鼓风机(19)的出风口连接有竖直设置的导风管(3)，所述伞柄(2)远离伞把(1)的一侧侧壁上设有固定块(21)，且固定块(21)的外侧侧壁通过伞骨连接有内伞面(7)，所述内伞面(7)的上侧侧壁上设有外伞面(9)，且内伞面(7)与外伞面(9)之间密封设置，所述内伞面(7)与外伞面(9)之间形成充气层(4)，所述导风管(3)远离微型鼓风机(19)的一侧贯穿固定块(21)的侧壁设置，与固定块(21)相连接的侧壁上环绕设有多个进气孔，所述导风管(3)与多个进气孔相连通设置，所述充气层(4)的一侧侧壁上径向设有多个第一毛细管(6)，所述外伞面(9)的外侧侧壁上径向设有多个与第一毛细管(6)相对应的第二毛细管(5)，所述固定块(21)的侧壁上设有连接腔，且连接腔中设有波纹管(22)，所述第一毛细管(6)和第二毛细管(5)之间通过波纹管(22)相连通设置，所述波纹管(22)中设有单向阀(23)，所述外伞面(9)的下侧侧壁上设有导热管(8)，所述导热管(8)中设有橡胶管(10)，所述导热管(8)中填充有冷却液，所述导热管(8)与第一毛细管(6)相连通设置；所述滑动装置包括两个对称设置在安装孔内壁上的导向槽(17)，所述伞柄(2)的外侧侧壁上对称设有与导向槽(17)相匹配的导向杆(18)；所述内伞面(7)和外伞面(9)的外延设有连接凸沿，且连接凸沿之间采用配套的拉链连接设置。
2.根据权利要求1所述的一种隔热太阳伞，其特征在于，所述充电装置包括竖直设置在伞柄(2)下侧侧壁上的移动杆(16)，所述移动杆(16)的一侧侧壁上设有竖直设置的磁针(15)，所述安装孔的内壁上套设有线圈(13)，且线圈(13)的两端分别与蓄电池(11)的正负极接线柱相连接，所述安装孔的底部设有设置的套管(12)，且套管(12)中通过弹簧与移动杆(16)的侧壁相连接。
3.一种根据权利要求2中所述的隔热太阳伞的使用方法，其特征在于：使用者在使用该防晒太阳伞进行遮阳时，可以按动开关(14)，启动微型鼓风机(19)，从而经过导风管(3)对充气层(4)进行充气，则外伞面(9)鼓起来形成一定的隔热层，有效防止热量直接传输进入伞内侧，进而高温对使用者产生影响；通过一段时间的照射，导热管(8)受热，且通过热传导对橡胶管(10)进行加热，由于橡胶管(10)受热膨胀，则导热管(8)的腔中的体积减小，压强增加，从而使得导热管(8)中的冷却液通过第一毛细管(6)和单向阀(23)进入第二毛细管(5)中，从而可以将充气层(4)中的热量带出，随着热量的不断增加，橡胶管(10)的膨胀体积随之变大，则冷却液会不断被挤出并流向第二毛细管(5)，进而可以对充气层(4)中的热量进行散发，则进一步防止热量透过伞面传递给使用者，在使用完毕后，橡胶管(10)冷却收缩，从而导热管(8)的腔中的体积增大，压强减小，从而第二毛细管(5)中的冷却液重新经过单向阀(23)回流到导热管(8)中。
4.根据权利要求3所述的一种隔热太阳伞的使用方法，其特征在于：使用者在使用该太阳伞时，伞柄(2)会在安装孔中由于套管(12)中的弹簧作用，使得伞柄(2)带动移动杆(16)上下移动，设置在移动杆(16)中的磁针(15)不断穿插在线圈(13)中，由于磁针(15)在线圈(13)中不断产生变化的磁场，从而线圈(13)作切割磁感线的运动，进而产生感应电流，在线圈(13)与蓄电池(11)之间设置有滤波器以及稳压器，将感应电流稳定地储存在蓄电池(11)中，从而对微型鼓风机(19)进行供电。
说明书
一种隔热太阳伞及其使用方法
[0001]本申请是申请日为2018年08月23日，申请号为CN201810964363.5的发明名称为一种新型隔热太阳伞的分案申请。
技术领域
[0002]本发明涉及太阳伞技术领域，尤其涉及一种隔热太阳伞及其使用方法。
背景技术
[0003]太阳伞，就是主要用于遮防太阳光直接照射的伞，其可以阻挡约70的紫外线，但无法隔绝反射的紫外线。如果没有防紫外线涂层的伞，也可以使用普通太阳伞，黑色伞的防御效果相对比较好，其次是粉红色、鹅黄色，而红色几乎没有防紫外线的功能。
[0004]但是普通的太阳伞设计简单，虽然可以避免阳光直接照射到皮肤上，可太阳照射在伞面上，使得其中的温度快速升高，从而使得使用者感受到燥热难耐，则虽然避免了紫外线的直接照射，但是却无法隔热，极易使得使用者产生眩晕等中暑症状。
[0005]为此，我们提出一种隔热太阳伞来解决上述问题。
发明内容
[0006]本发明的目的是为了解决现有技术中存在的问题，而提出的一种隔热太阳伞。
[0007]为了实现上述目的，本发明采用了如下技术方案：
[0008]一种隔热太阳伞，包括伞把，所述伞把的上侧侧壁上设有开口向上的安装孔，所述安装孔中通过滑动装置连接有竖直设置的伞柄，且伞柄为中空结构，所述伞柄的一侧侧壁上设有安装腔，且安装腔中设有微型鼓风机，所述伞把中设有蓄电池，且伞把的一侧侧壁上设有开关，且开关、蓄电池以及微型鼓风机通过电性连接，所述安装孔中还设有充电装置，所述微型鼓风机的出风口连接有竖直设置的导风管，所述伞柄远离伞把的一侧侧壁上设有固定块，且固定块的外侧侧壁通过伞骨连接有内伞面，所述内伞面的上侧侧壁上设有外伞面，且内伞面与外伞面之间密封设置，所述内伞面与外伞面之间形成充气层，所述导风管远离微型鼓风机的一侧贯穿固定块的侧壁设置，与固定块相连接的侧壁上环绕设有多个进气孔，所述导风管与多个进气孔相连通设置，所述充气层的一侧侧壁上径向设有多个第一毛细管，所述外伞面的外侧侧壁上径向设有多个与第一毛细管相对应的第二毛细管，所述固定块的侧壁上设有连接腔，且连接腔中设有波纹管，所述第一毛细管和第二毛细管之间通过波纹管相连通设置，所述波纹管中设有单向阀，所述外伞面的下侧侧壁上设有导热管，所述导热管中设有橡胶管，所述导热管中填充有冷却液，所述导热管与第一毛细管相连通设置。
[0009]优选地，所述滑动装置包括两个对称设置在安装孔内壁上的导向槽，所述伞柄的外侧侧壁上对称设有与导向槽相匹配的导向杆。
[0010]优选地，所述充电装置包括竖直设置在伞柄下侧侧壁上的移动杆，所述移动杆的一侧侧壁上设有竖直设置的磁针，所述安装孔的内壁上套设有线圈，且线圈的两端分别与蓄电池的正负极接线柱相连接，所述安装孔的底部设有设置的套管，且套管中通过弹簧与移动杆的侧壁相连接。
[0011]优选地，所述内伞面和外伞面的外延设有连接凸沿，且连接凸沿之间采用配套的拉链连接设置。
[0012]与现有技术相比，本发明的有益效果是：该防晒太阳伞设置有内伞面和外伞面，从而微型鼓风机经过导风管对两者之间的充气层进行充气，从而可以形成隔热层，有效防止热量传递给使用者；
[0013]通过设置导热管和橡胶管，通过橡胶管的热胀冷缩远离，在其受热状态下，使得冷却液通过第一毛细管被压向第二毛细管，从而可以将充气层的积聚的热量带出，进一步防止热量传送到使用者处，此外，第一毛细管和第二毛细管之间通过波纹管连接，且波纹管中设置有单向阀，防止冷却液在压强未变化时发生回流；
[0014]通过设置磁针、线圈，由于磁针对着移动杆的上下移动而移动，从而在线圈处产生变化的磁场，进而线圈作切割磁感线的运动，从而产生感应电流并储存在蓄电池中，进而可以对微型鼓风机进行供电。
附图说明

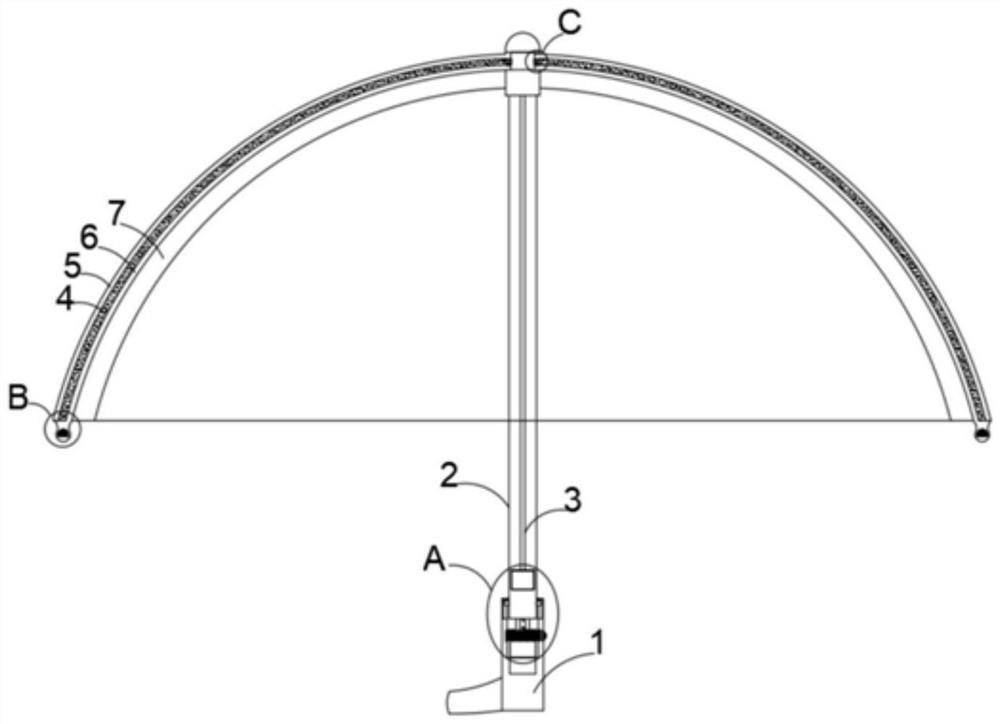

[0015]图1为本发明提出的一种隔热太阳伞的结构示意图；
[0016]图2为本发明提出的一种隔热太阳伞的俯视剖面结构示意图；
[0017]图3为图1中A处的结构示意图；
[0018]图4为图1中B处的结构示意图；
[0019]图5为图1中C处的结构示意图。
[0020]图中：1伞把、2伞柄、3导风管、4充气层、5第二毛细管、6第一毛细管、7内伞面、8导热管、9外伞面、10橡胶管、11蓄电池、12套管、13线圈、14开关、15磁针、16移动杆、17导向槽、18导向杆、19微型鼓风机、20安装腔、21固定块、22波纹管、23单向阀。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0022]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0023]参照图1‑5，一种隔热太阳伞，包括伞把1，伞把1的上侧侧壁上设有开口向上的安装孔，安装孔中通过滑动装置连接有竖直设置的伞柄2，滑动装置包括两个对称设置在安装孔内壁上的导向槽17，伞柄2的外侧侧壁上对称设有与导向槽17相匹配的导向杆18，使得伞柄2在安装孔中移动更加稳定顺畅，防止伞柄2在移动时发生偏移，且伞柄2为中空结构，伞柄2的一侧侧壁上设有安装腔20，且安装腔20中设有微型鼓风机19，伞把1中设有蓄电池11，且伞把1的一侧侧壁上设有开关14，且开关14、蓄电池11以及微型鼓风机19通过电性连接，安装孔中还设有充电装置，充电装置包括竖直设置在伞柄2下侧侧壁上的移动杆16，移动杆16的一侧侧壁上设有竖直设置的磁针15，安装孔的内壁上套设有线圈13，且线圈13的两端分别与蓄电池11的正负极接线柱相连接，安装孔的底部设有设置的套管12，且套管12中通过弹簧与移动杆16的侧壁相连接，可以根据使用者在使用过程的动作，进行切割磁感线的运动，进而产生的感应电流储存在蓄电池11中，从而对微型鼓风机19进行供电，微型鼓风机19的出风口连接有竖直设置的导风管3，伞柄2远离伞把1的一侧侧壁上设有固定块21，且固定块21的外侧侧壁通过伞骨连接有内伞面7，内伞面7和外伞面9的外延设有连接凸沿，且连接凸沿之间采用配套的拉链连接设置，可以对外伞面9进行拆卸更换，有效提高该防晒太阳伞使用的寿命，内伞面7的上侧侧壁上设有外伞面9，且内伞面7与外伞面9之间密封设置，内伞面7与外伞面9之间形成充气层4，导风管3远离微型鼓风机19的一侧贯穿固定块21的侧壁设置，与固定块21相连接的侧壁上环绕设有多个进气孔，导风管3与多个进气孔相连通设置，充气层4的一侧侧壁上径向设有多个第一毛细管6，外伞面9的外侧侧壁上径向设有多个与第一毛细管6相对应的第二毛细管5，固定块21的侧壁上设有连接腔，且连接腔中设有波纹管22，第一毛细管6和第二毛细管5之间通过波纹管22相连通设置，波纹管22中设有单向阀23，外伞面9的下侧侧壁上设有导热管8，导热管8中设有橡胶管10，导热管8中填充有冷却液，导热管8与第一毛细管6相连通设置。
[0024]本发明中，使用者在使用该防晒太阳伞进行遮阳时，可以按动开关14，启动微型鼓风机19，从而经过导风管3对充气层4进行充气，则外伞面9鼓起来形成一定的隔热层，有效防止热量直接传输进入伞内侧，进而高温对使用者产生影响；
[0025]通过一段时间的照射，导热管8受热，且通过热传导对橡胶管10进行加热，由于橡胶管10受热膨胀，则导热管8的腔中的体积减小，压强增加，从而使得导热管8中的冷却液通过第一毛细管6和单向阀23进入第二毛细管5中，从而可以将充气层4中的热量带出，随着热量的不断增加，橡胶管10的膨胀体积随之变大，则冷却液会不断被挤出并流向第二毛细管5，进而可以对充气层4中的热量进行散发，则进一步防止热量透过伞面传递给使用者，在使用完毕后，橡胶管10冷却收缩，从而导热管8腔中的体积增大，压强减小，从而第二毛细管5中的冷却液重新经过单向阀23回流到导热管8中；
[0026]使用者在使用该太阳伞时，伞柄2会在安装孔中由于套管12中的弹簧作用，使得伞柄2带动移动杆16上下移动，从而设置在移动杆16中的磁针15不断穿插在线圈13中，从而磁针15在线圈13中不断产生变化的磁场，从而线圈13作切割磁感线的运动，进而产生感应电流，在线圈13与蓄电池11之间设置有滤波器以及稳压器，可以将感应电流稳定地储存在蓄电池11中，从而可以对微型鼓风机19进行供电。
